MAN 19.342 F Lastw Verd Hebu 9 t 4x2

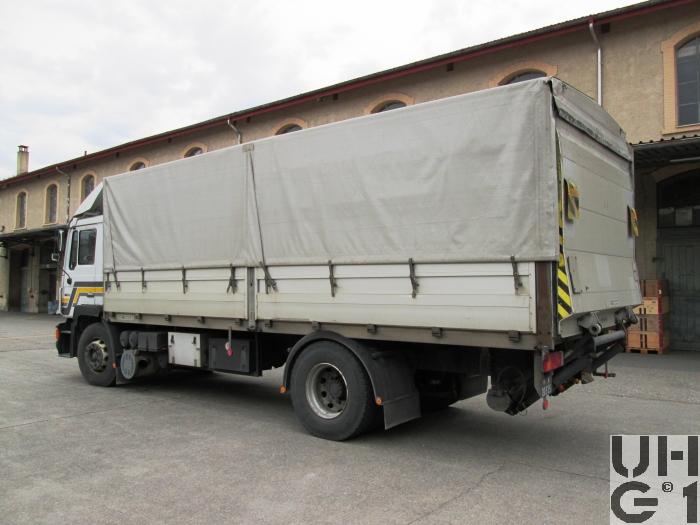

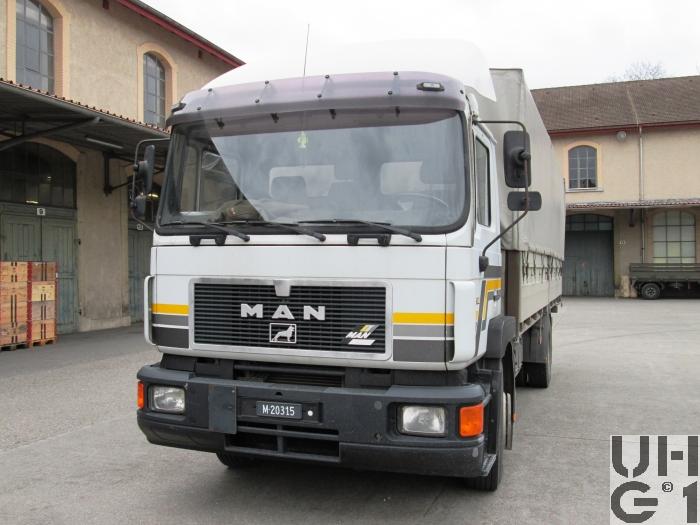

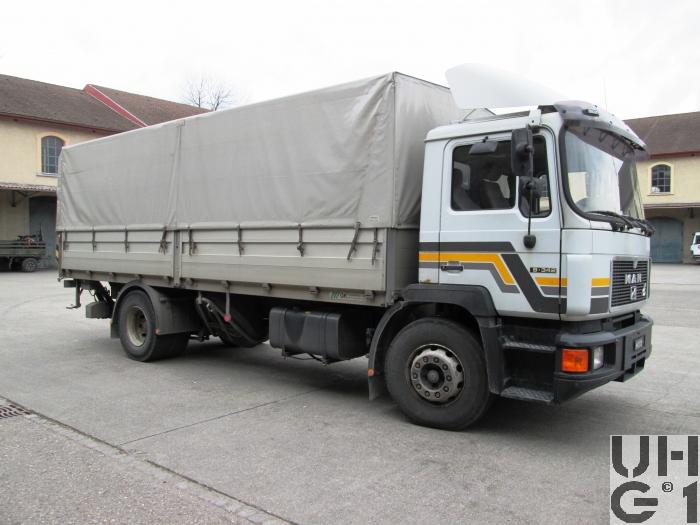

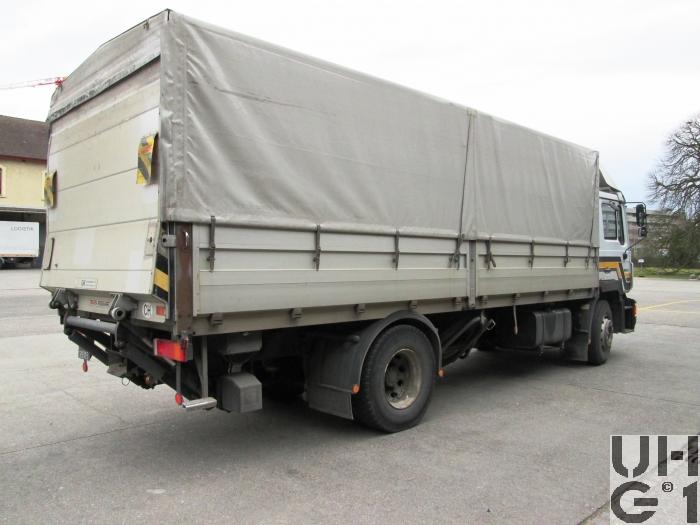

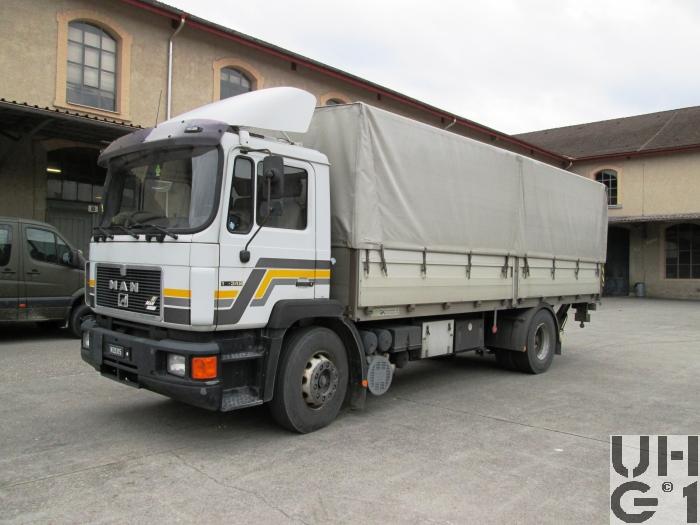

MAN 19.342 F 9 t 4x2 Lastw Verd Hebu MAN 19.342 F 9 t 4x2 Lastw Verd Hebu MAN 19.342 F 9 t 4x2 Lastw Verd Hebu MAN 19.342 F 9 t 4x2 Lastw Verd Hebu MAN 19.342 F 9 t 4x2 Lastw Verd Hebu


Abmessungen
Länge9200 mm Fahrzeug
Breite2500 mm Fahrzeug
Höhe3600 mm Fahrzeug mit Dachspoiler
Leergewicht8750 kg Fahrzeug
Nutzlast9250 kg Fahrzeug
Gesamtgewicht18000 kg Fahrzeug
Radstand
Wendekreis


Motor
TypMAN
Typ D 2865 LF 09
Zylinder5 Zylinder Reihenmotor
Viertakt
Direkteinspritzung
KühlsystemFlüssigkeitskühlsystem
Anzahl Ventile2 Ventile pro Zylinder
Bohrung128 mm
Hub155 mm
Hubraum9968 cm³
Verdichtung17,0:1
TreibstoffDiesel
PS/kW340 PS / 250 kW bei 2000 U/min
Drehmoment1500 Nm bei 1500 U/min


Kraftübertragung
GetriebeZF
Typ 16S-151sy
16 Vorwärtsgänge
1 Rückwärtsgang
KupplungEinscheiben Trockenkupplung
Hydraulisch betätigt
AntriebHinterräder
AchsenVorne
Starrachse
Halbeliptische Längsblattfedern
Hydraulische Teleskopstossdämpfer
Querstabilisator
Hinten
Starrachse
Sperrdifferential elektro-pneumatisch betätigt
Luftfederung
Hydraulische Teleskop Stossdämpfer
Querstabilisator


Bremsen
BetriebsbremseZweikreis Druckluft Bremsanlage
Auf alle Räder wirkend
Trommelbremsen vorne und hinten
FeststellbremseFederspeicher
Auf Hinterräder wirkend
DauerbremseAuspuff Staudruckbremse mechanisch betätigt


Diverses
Tankinhalt1 Tank Alu zu 400 Liter Diesel
Rechts am Chassisrahmen
Anhängelast19000 kg
SeilwindeKeine
Höchstgeschwindigkeit88 km/h
Elektrische Anlage24 Volt
2 Batterien 12 Volt 125 Ah
Minus Pol an Masse
Links am Chassisrahmen
Sitzplätze2 Personen
Anzahl Fahrzeuge20 Stück
Im TruppeneinsatzAb 1994
BemerkungenAufbau
Lanz und Marti
