Sortiment Brandeinsatz auf Saurer 10 DM

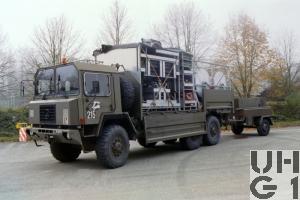

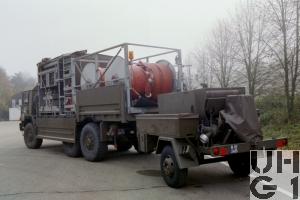

Saurer 10 DM Lastw 10 t gl 6x6 Für Sortiment Brandeinsatz Saurer 10 DM Lastw 10 t gl 6x6 Für Sortiment Brandeinsatz Saurer 10 DM Lastw 10 t gl 6x6 Für Sortiment Brandeinsatz Saurer 10 DM Lastw 10 t gl 6x6 Für Sortiment Brandeinsatz Saurer 10 DM Lastw 10 t gl 6x6 Für Sortiment Brandeinsatz


Abmessungen
Länge8900 mm Zugfahrzeug
4600 mm Löschwasserpumpe
1505 mm Ãœberhang vorne
2000 mm Ãœberhang hinten
40° Überhangwinkel vorne
40° Überhangwinkel hinten
Breite2500 mm Zugfahrzeug
2900 mm Zugfahrzeug mit ausgeklapptem Podest
2080 mm Löschwasserpumpe
2100 mm Spurweite vorne
2100 mm Spurweite hinten
Höhe3700 mm Zugfahrzeug
2020 mm Löschwasserpumpe
380 mm Bodenfreiheit
230 mm Bauchfreiheit
1150 mm Watfähigkeit
Leergewicht17980 kg Zugfahrzeug
2500 kg Löschwasserpumpe
Nutzlast0 kg Permanent beladen
Gesamtgewicht17980 kg Zugfahrzeug
2500 kg Löschwasserpumpe
20480 kg Zugfahrzeug mit Löschwasserpumpe
7900 kg Max. Achslast vorne
8800 kg Max. Achslast 1. Hinterachse
8000 kg Max. Achslast 2. Hinterachse
Radstand40000 mm + 1400 mm
Wendekreis19500 mm


Motor
TypSaurer
Typ D4 KT- M
Zylinder6 Zylinder Reihenmotor
Viertakt
Direkteinspritzung
Abgasturbolader
KühlsystemFlüssigkeitskühlsystem
Anzahl Ventile4 Ventile pro Zylinder
Hängende Ventile durch seitliche Nockenwelle über Stössel, Stösselstangen und Kipphebel betätigt
Bohrung130 mm
Hub150 mm
Hubraum11950 cm³
Verdichtung16,0:1
TreibstoffDiesel
PS/kW320 PS / 235 kW bei 2200 U/min
Drehmoment1350 Nm bei 1150 U/min


Kraftübertragung
GetriebeHauptgetriebe
FBW
PG 10 Planetengetriebe
Halbautomatisches Planetengetriebe
10 Vorwärtsgänge
2 Rückwärtsgänge
5- Gang Getriebe mit angeflanschter Vorschaltgruppe
Elektropneumatische Schaltung
Kontrollampen für Motorüberdrehsicherung und Schnellgang
Druckumlaufschmierung, Wärmetauscher, Ölfilter
Übersetzung
1. Gang 8,50:1
2. Gang 6,50:1
3. Gang 5,10:1
4. Gang 3,89:1
5. Gang 2,83:1
6. Gang 2,16:1
7. Gang 1,69:1
8. Gang 1,29:1
9. Gang 1,00:1
10. Gang 0,763:1
1. R-Gang 7,52:1
2. R-Gang 5,75:1

Verteilergetriebe
ZF A 800/3D
3-Wellen Stirnradgetriebe
Planetengetriebe als Verteilerdifferential
Differentialsperre
Druckumlaufschmierung
Übersetzung 1,02:1

Drehmomentverteilung
Hinterachse 77 %
Vorderachse 23 %

Nebenantrieb
ZF Typ N70/1C
Angeflanscht am FBW Getriebe
Betätigung pneumatisch
KupplungWandler
ZF Typ WSK 400
Drehmomentwandler mit automatischer Überbrückungskupplung und Retarder
AntriebAllradantrieb permanent
AchsenVorne
Starrachse
Banjoachse aus Sphäroguss
Antriebsachse mit einfach übersetztem Winkeltrieb und Planetenradnaben
Ãœbersetzung 7,343:1
Differential nicht sperrbar
Halbelliptik Blattfeder
Gummiholfeder
Hydraulische Teleskopstossdämpfer Koni 92X-1201
Bereifung Semperit Gigant-Steel M+S 14.00 R 20, 22 Ply 164/160 G
Einfachbereifung
1. Hinterachse
Starrachse
Banjoachse aus Sphäroguss
Antriebsachse mit Stirnräderantrieb auf den einfach übersetzten Winkeltrieb
Sperrbares Differential im Durchtrieb für die 2. Hinterachse
Differentialsperre
Planetenradnaben
Ãœbersetzung 7,343:1
Halbeliptik Blattfedern
Hydraulische Teleskop Stossdämpfer Koni 90X-1789
Bereifung Semperit Gigant-Steel M+S 14.00 R 20, 22 Ply 164/160 G
Einfachbereifung
2. Hinterachse
Starrachse
Banjoachse aus Sphäroguss
Antriebsachse mit einfach übersetztem Winkeltrieb
Differentialsperre
Planetenradnaben
Ãœbersetzung 7,343:1
Halbelliptik Blattfedern mit Zusatzfedern und Gummihohlfedern
Hydraulische Teleskop Stossdämpfer Koni 90X-1789
Bereifung Semperit Gigant-Steel M+S 14.00 R 20, 22 Ply 164/160 G
Einfachbereifung


Bremsen
BetriebsbremseZweikreis Druckluft Bremsanlage
Auf alle Räder wirkend
Trommelbremsen vorne und hinten
Trommel Durchmesser 410 mm
Pneumatisch betätigt
Lastabhängige Bremskraft Regelung
Vorne Simplex Nockenbremse mit automatischen Gestänge Stellern
Hinten Simplex Nockenbremse mit Bremskraftregler und automatischen Gestängesteller
FeststellbremseFederspeicher Bremse
Auf die Hinterräder wirkend
DauerbremseAuspuff-Staudruckbremse mit pneumatischer Handbetätigung
Retarder: Hydrodynamische Dauerbremse eingebaut in der WSK, mit pneumatischer Handbetätigung, abstufbar


Diverses
Tankinhalt1 Kombinierter Hydrauliköl- und Dieselölbehälter
360 Liter Diesel Fahrzeuge ohne Seilwinde
300 Liter Diesel Fahrzeuge mit Seilwinde
60 Liter Hydrauliköl
Rechts am Chassis
Anhängelast20000 kg
SeilwindeRotzler-Seilspill Typ TR 80
Hydraulisch angetrieben
Zweistufiges, schaltbares Planetengetriebe und Lamellenbremse
Hydraulikpumpe
Marke Dowty
Typ 82-42/2P 3146 CGGEB
Hinten im Chassis montiert
4m/Min Lastgang
35m/Min Schnellgang
10000 kg Zugkraft
100 m Seillänge
88 m Seillänge nutzbar
16 mm Seildurchmesser
Seilzug nach vorne und hinten möglich
Höchstgeschwindigkeit80 km/h
8 km/h im kleinsten Gang
Elektrische Anlage24 Volt
2 Batterien à  12 Volt 143 Ah
Rechts am Chassis
Minus Pol an Masse
Sitzplätze2 Personen
Anzahl FahrzeugeAufbau auf bestehende Saurer 10 DM
Im TruppeneinsatzAb 1983
BemerkungenSortiment Brandeinsatz
Das Sortiment Brandeinsatz umfasst das Zugfahrzeug mit Ladung und den Löschwasserpumpen-Anhänger 83
Das Sortiment Brandeinsatz umfasst das Material, das für einen Wassertransport von einem Kilometer Länge und einer Wasserförderung von ca. 2200 Liter/Minute bei 10 bar gebraucht wird

Stückzahl 164 Sätze
Beschaffung 1997

Einsatz
Im Einsatz bei den Rettungstruppen
Das Sortiment wird im Zusammenhang mit Brandeinsätzen in ausgedehnten Schadenlagen oder in Zusammenarbeit mit den zivielen Hilfsorganisationen eingesetzt

Ausrüstung
Das Sortiment Brandeinsatz besteht im wesentlichen aus folgenden Geräten:

Zugfahrzeug
Löschwasserbecken 35 m3
Wasserwerfer 83
Schlauchbrücken
Druckschläuche 55 mm Durchmesser 20 m lang
Transportschläuche 75 mm Durchmesser 20 m lang
Transportschläuche 110 mm Durchmesser 35 m lang
Atemschutzgeräte
Stromaggregat 2,5 kVA
Diverse Kleingeräte und Zubehör
Brandschutzanzüge

Anhänger
Löschwasserpu Anh 83 1-Achsig

Stückzahl 340 Anhänger
Beschaffung über RP 82
Einsatz ab 1983

4600 mm Länge
2080 mm Breite
2020 mm Höhe
2500 kg Gesamtgewicht

Motor
Saurer
Typ C2K-M
6 Zylinder Dieselmotor
85 Liter Betriebsstofftank
25 Liter/Stunde Verbrauch
24 Volt Elektrische Anlage

Pumpe
Rütschi AG Brugg
Typ NCP 15-400 Spezial Typ 4
Einstufige Zentrifugalpumpe
4000 Liter/min bei 10 bar Leistung
Gasstrahler Ansaugvorrichtung
2 x Storz 110 Saugstutzen
10 Stück (Ø110mm x 2000mm) Saugschläuche
2 x Storz 110 Druckstutzen

Fahrzeuge teilweise mit oder ohne Seilwinde
