Dodge WC 51, Peilw P-711m (G-502)

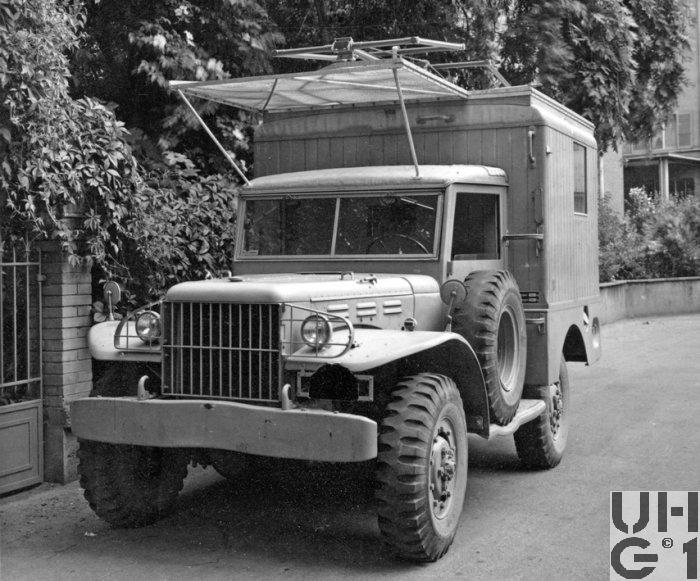

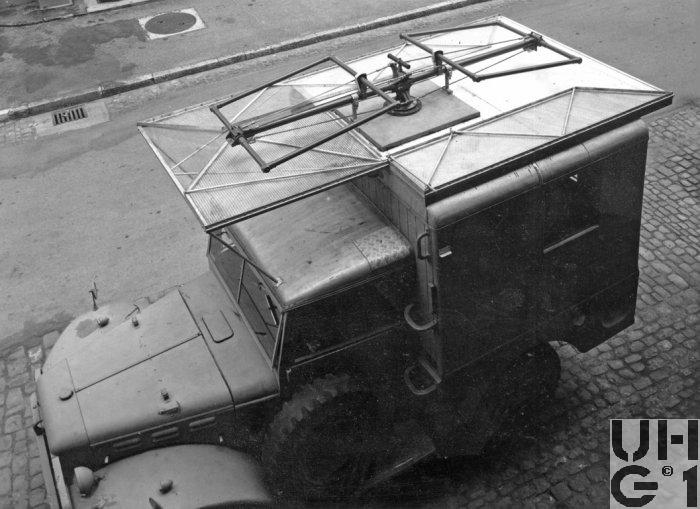

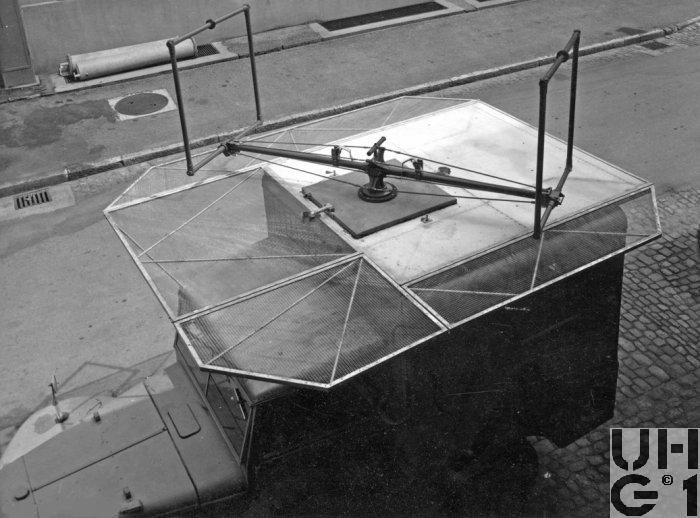

 Dodge WC 51, Peilw P-711m (G-502), Bild KTA, HAMFU  Dodge WC 51, Peilw P-711m (G-502), Bild KTA, HAMFU  Dodge WC 51, Peilw P-711m (G-502), Bild KTA, HAMFU  Dodge WC 51, Peilw P-711m (G-502), Bild KTA, HAMFU



Abmessungen
Länge4230 mm Fahrzeug
660 mm Überhang vorne
1080 mm Überhang hinten
53° Überhangwinkel vorne
35° Überhangwinkel hinten
Breite2100 mm Fahrzeug
1645 mm Spurweite vorne
1645 mm Spurweite hinten
Höhe2430 mm Fahrzeug
670 mm Zughaken hinten
850 mm Watfähigkeit
275 mm Bodenfreiheit
276 mm Bauchfreiheit
Leergewicht2550 kg Fahrzeug
Nutzlast750 kg Fahrzeug
Gesamtgewicht3300 kg Fahrzeug
1485 kg Max. Achslast vorne
2015 kg Max. Achslast hinten
Radstand2490 mm
Wendekreis13900 mm bei Hinterradantrieb
14130 mm bei Allradantrieb


Motor
TypDodge
Typ T 214
Zylinder6 Zylinder Reihenmotor
Viertakt
Vergaser
Hersteller Zenith
Typ 29 BBW-12
Fallstromvergaser mit Chockeklappe
KühlsystemFlüssigkeitskühlsystem
Anzahl Ventile2 Ventile pro Zylinder
Stehende Ventile von seitlicher Nockenwelle über Stössel und Stösselstangen betätigt
Bohrung82,550 mm
Hub117,48 mm
Hubraum3772 cm³
Verdichtung6,7:1
TreibstoffBenzin
PS/kW93 PS / 68,60 kW (SAE) bei 3200 U/min
Drehmoment244 Nm bei 1200 U/min


Kraftübertragung
GetriebeHauptgetriebe
Hersteller New Process
Model 38640
Mechanisches Schubrad Wechselgetriebe
4 Vorwärtsgänge
1 Rückwärtsgang
Stockschaltung
Übersetzung
1. Gang 6,40:1
2. Gang 3,09:1
3. Gang 1,69:1
4. Gang 1,00:1
R. Gang 7,82:1

Verteilergetriebe
Hersteller New Process
Model 38610
Mechanisches Verteilergetriebe
Vorderradantrieb ausschaltbar
Separater Schalthebel
Untersetzung 5,83:1

Bedienung der Schaltung
Schalthebel Weiss: Hauptgetriebe
Schalthebel Grün: Vorderradantrieb
KupplungEinscheiben Trockenkupplung
Mechanisch über Gestänge betätigt
Druckplatte
Hersteller Borg und Beck
Typ 919
Kupplungsscheibe
Hersteller Borg und Beck
Typ 11261
Durchmesser 254 mm
AntriebAllradantrieb
Vorderradantrieb mechanisch ausschaltbar
AchsenVorne
Hersteller Dodge
Starrachse
Antriebsachse mit Hypoidantrieb und einfacher Rücksetzung
Untersetzung 5,83:1
Radantrieb über homokinetische Antriebsgelenke
Halbelliptische Längsblattfedern
Hydraulische Hebelstossdämpfer
Bereifung 9.00 - 16, 8 Ply
Einfachbereifung
Hinten
Hersteller Dodge
Starrachse
Antriebsachse mit Hypoidantrieb und einfacher Rücksetzung
Untersetzung 5,81:1
Radantrieb über Differentialwellen
Halbelliptische Längsblattfedern
Hydraulische Hebelstossdämpfer
Bereifung 9.00 - 16, 8 Ply
Einfachbereifung


Bremsen
BetriebsbremseHydraulische Einkreis Bremsanlage
Auf alle Räder wirkend
Trommelbremsen vorne
Trommelbremsen hinten
FeststellbremseMechanische Aussenbandbremse
Auf Kardanwelle wirkend
DauerbremseKeine


Diverses
Tankinhalt1 Tank Stahl zu 113,56 Liter Benzin
Hinten zwischen den Längsträgern
Anhängelast2000 kg
SeilwindeKeine
Höchstgeschwindigkeit80 km/h
14 km/h im kleinsten Gang
Elektrische Anlage6 Volt
1 Batterie 6 Volt 116 Ah
Unter der Motorhaube links vom Motor
Minus Pol an Masse
Anlasser durch Fussschalter betätigt
Sitzplätze2 Personen vorne
4 Personen im Aufbau
Anzahl Fahrzeuge2 Fahrzeuge
Im Truppeneinsatz1949 bis 1970
BemerkungenM+Nummern
M+3208
M+3209

Einteilung
Funkerkompanien

Einsatzzweck
Peilung von Bodensendern auf grössere Distanzen
