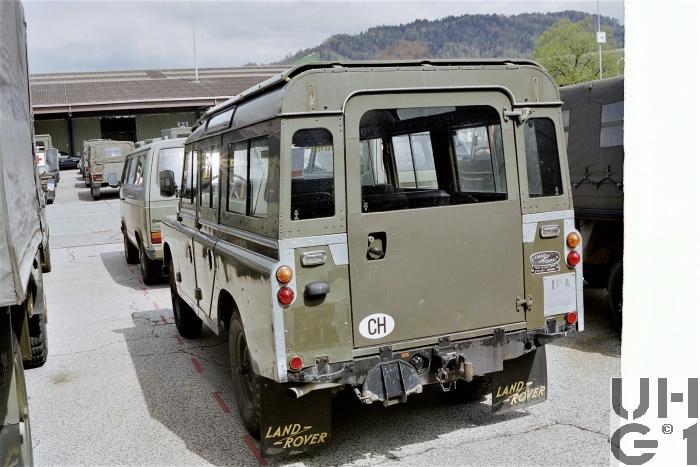

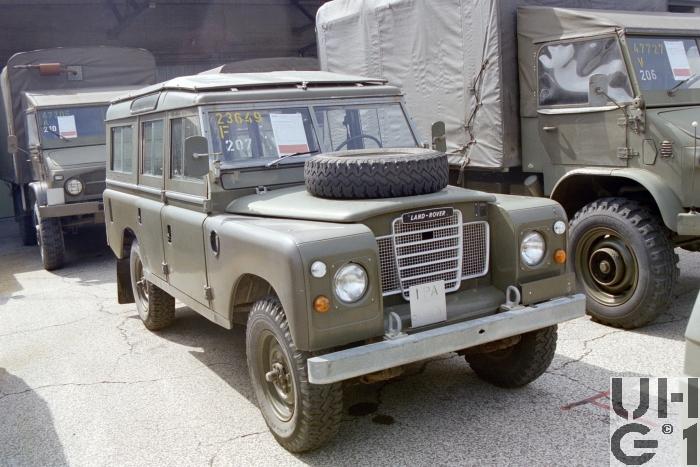

Land-Rover 109 Serie III Pw 9 Pl gl 4x4

Land-Rover 109 Serie III Pw 9 Pl gl 4x4 Land-Rover 109 Serie III Pw 9 Pl gl 4x4 Land-Rover 109 Serie III Pw 9 Pl gl 4x4



Abmessungen
Länge4580 mm Fahrzeug
Breite1639 mm Fahrzeug
1330 mm Spurweite vorne
1330 mm Spurweite hinten
Höhe2010 mm Fahrzeug
197 mm Bodenfreiheit
Leergewicht1870 kg Fahrzeug
Nutzlast810 kg Fahrzeug
Gesamtgewicht2680 kg Fahrzeug
Radstand2770 mm
Wendekreis14300 mm


Motor
TypRover
Zylinder6 Zylinder Reihenmotor
Viertakt
Vergaser Zenith 175 CD2S Horizontalvergaser
KühlsystemFlüssigkeitskühlsystem
Anzahl Ventile2 Ventile pro Zylinder
Bohrung77,8 mm
Hub92,075 mm
Hubraum2625 cm³
Verdichtung7,8:1
TreibstoffBenzin
PS/kW95 PS / 69,87 kW bei 4500 U/min (SAE)
Drehmoment185 Nm bei 1750 U/min


Kraftübertragung
GetriebeHauptgetriebe
Mechanisches Schubrad-Wechselgetriebe
4 Vorwärtsgänge
1 Rückwärtsgang
Vollsynchronisiert
Stockschaltung
Übersetzung
1. Gang 3,68:1
2. Gang 2,22:1
3. Gang 1,50:1
4. Gang 1,00:1
R-Gang 3,887:1

Reduziergetriebe
Hinten am Hauptgetriebe angeflanscht
Mechanisches Reduktions- und Verteilergetriebe
Mit 2 Schaltstufen für Strassen- und Geländegang
Somit ergeben sich 8 Vorwärts- und 2 Rückwärtsgänge
Untersetzung
1,15:1 Strassengang
2,35:1 Geländegang
KupplungEinscheiben Trockenkupplung
Hydraulisch betätigt
Borg & Beck Typ DS
Durchmesser 241 mm
AntriebAllradantrieb
AchsenVorne
Starrachse Rover
Antriebsachse mit Spiralkegelantrieb und einfacher Rücksetzung
Untersetzung 4,70:1
Radantrieb über eingeschlossene Universalgelenke
Halbelliptische Längsblattfedern
Hydraulische, doppelt wirkende Teleskopstossdämpfer
Bereifung 7.50 - 16 Einfachbereifung
Hinten
Starrachse Rover
Antriebsachse mit Spiralkegelantrieb und einfacher Rücksetzung
Untersetzung 4,70:1
Radantrieb über Differentialwellen
Halbelliptische Längsblattfedern
Hydraulische, doppelt wirkende Teleskopstossdämpfer
Bereifung 7.50 - 16 Einfachbereifung


Bremsen
BetriebsbremseHydraulische Zweikreisbremsanlage
Auf alle Räder wirkend
Trommelbremsen vorne und hinten
FeststellbremseMechanische Innenbacken Bremse
Auf Kardanwelle wirkend
DauerbremseKeine


Diverses
Tankinhalt1 Tank zu 73 Liter Benzin
Über der Hinterachse
Anhängelast1600 kg
SeilwindeKeine
Höchstgeschwindigkeit116 km/h
16 km/h im kleinsten Gang
Elektrische Anlage12 Volt
1 Batterie 12 Volt 60 Ah
Minus Pol an Masse
Im Motorraum
Sitzplätze9 Personen
Anzahl Fahrzeuge120 Stück
Im Truppeneinsatz1971 bis 1995
BemerkungenIm Einsatz grösstenteils beim Grenzwachtkorps
