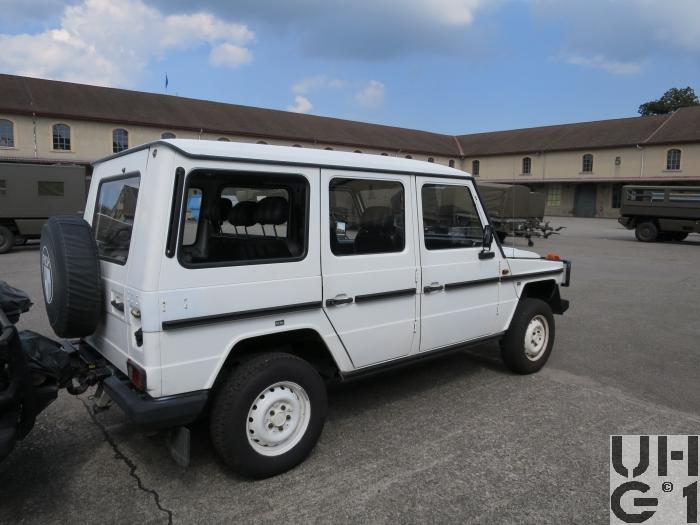

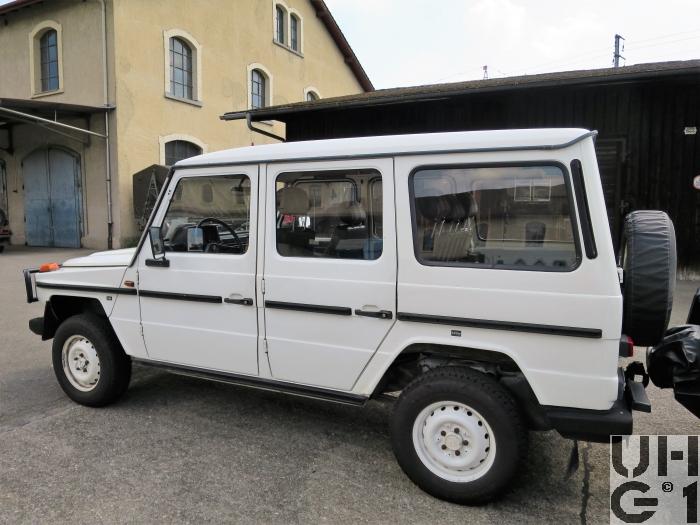

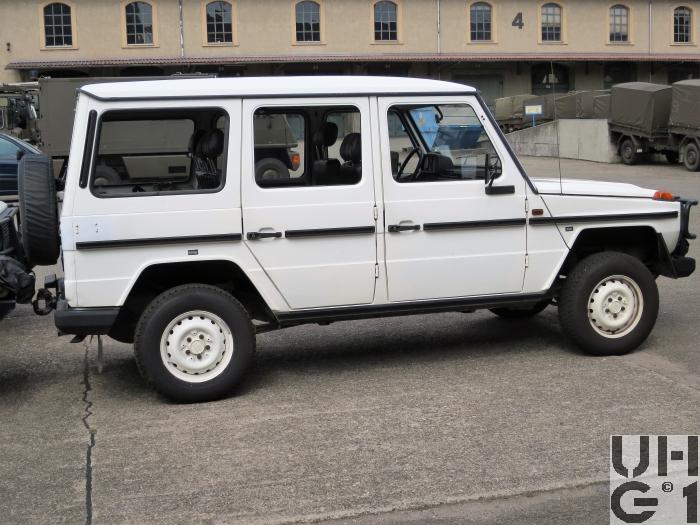

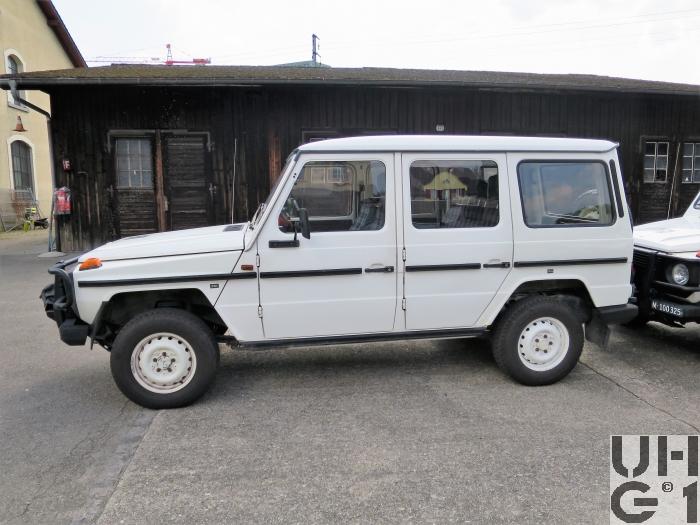

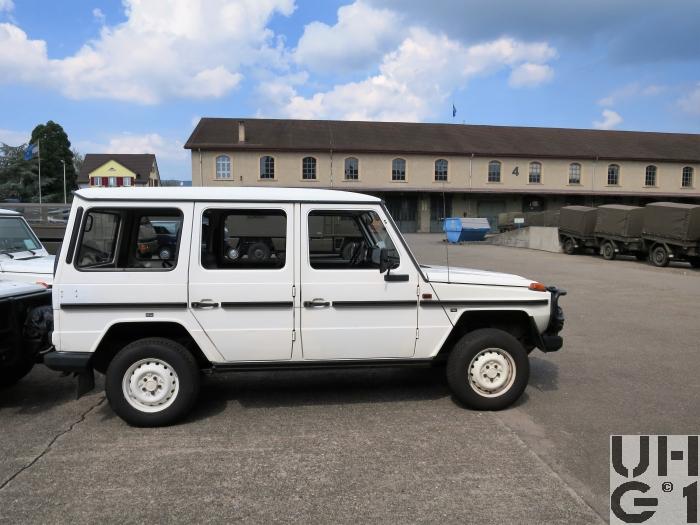

Steyr Puch 290 GD, Pw 5 Pl gl 4x4

Steyr Puch 290 GD, Pw 5 Pl gl 4x4 Steyr Puch 290 GD, Pw 5 Pl gl 4x4 Steyr Puch 290 GD, Pw 5 Pl gl 4x4 Steyr Puch 290 GD, Pw 5 Pl gl 4x4 Steyr Puch 290 GD, Pw 5 Pl gl 4x4


Abmessungen
Länge4580 mm Fahrzeug mit Reserverad
4485 mm Fahrzeug ohne Reserverad
1665 mm Laderaum Sitzbank vorgeklappt
885 mm Laderaum Sitzbank montiert
745 mm Ãœberhang vorne
870 mm Ãœberhang hinten
38° Überhangwinkel vorne
31° Überhangwinkel hinten
Breite2010 mm Fahrzeug mit Spiegel
1700 mm Fahrzeug ohne Spiegel
1514 mm Laderaum
1295 mm Sitzbank hinten
1425 mm Spurweite vorne
1425 mm Spurweite hinten
Höhe1945 mm Fahrzeug
1141 mm Laderaum
645 mm Laderaum ab Boden
213 mm Bodenfreiheit vorne
206 mm Bodenfreiheit hinten
Leergewicht2750 kg Fahrzeug
Nutzlast750 kg Fahrzeug
Gesamtgewicht3500 kg Fahrzeug
Radstand2850 mm
Wendekreis13400 mm


Motor
TypMercedes Benz
Typ OM602D29
Baumuster 602.942
Zylinder5 Zylinder Reihenmotor
Viertakt
Vorkammereinspritzung
Mechanisch geregelt
Bosch 5-Stempel Einspritzpumpe
KühlsystemFlüssigkeitskühlsystem
Anzahl Ventile2 Ventile pro Zylinder
Hängende Ventile über obenliegende Nockenwelle durch Tassenstössel mit hydraulischem Ventilspielausgleich betätigt
Antrieb der Nockenwelle über Duplex Rollenkette
Bohrung89,0 mm
Hub92,4 mm
Hubraum2874 cm³
Verdichtung22,0:1
TreibstoffDiesel
PS/kW95 PS / 70 kW bei 4000 U/min
Drehmoment192 Nm bei 2300 U/min


Kraftübertragung
GetriebeHauptgetriebe
Hersteller Mercedes Benz
Typ GL76/27 - P5
5 Gang Synchron-Getriebe
Übersetzung
1. Gang 3,856:1
2. Gang 2,183:1
3. Gang 1,376:1
4. Gang 1,000:1
5. Gang 0,799:1
R. Gang 3,705:1

Verteilergetriebe
Hersteller Mercedes Benz
Typ VG 080
Übersetzung
1,00:1 Strassengang
2,14:1 Geländegang
KupplungEinscheiben Trockenkupplung
Hydraulisch betätigt
AntriebHinterradantrieb
Vorderradantrieb während der Fahrt zuschaltbar
AchsenVorne
Hersteller Mercedes
Starrachse
Antriebsachse mit Hypoidantrieb
Ãœbersetzung 4,857:1
Achsantrieb über Kugelgelenke
Schraubenfedern
Gummizusatzfedern
Hydraulische Teleskopstossdämpfer
2 Längslenker
1 Querlenker (Panhardstab)
Drehstab-Stabilisator
Bereifung 205R16C 104 H
Einfachbereifung
Hinten
Hersteller Mercedes
Starrachse
Antriebsachse mit Hypoidantrieb
Ãœbersetzung 4,857:1
Achsantrieb über Achswellen
Schraubenfedern
Gummi Zusatzfedern
Hydraulische Teleskopstossdämpfer
2 Längslenker
1 Querlenker (Panhardstab)
Bereifung 205R16C 104 H
Einfachbereifung


Bremsen
BetriebsbremseHydraulische Zweikreis Bremsanlage
Mit Unterdruck Bremskraftverstärker
Auf alle Räder wirkend
Scheibenbremsen vorne
Trommelbremsen hinten
FeststellbremseMechanisch über Seilzug
Auf Hinterräder wirkend
DauerbremseKeine


Diverses
Tankinhalt1 Tank Kunststoff zu 96 Liter Diesel
Unter der Ladefläche
Anhängelast3500 kg gebremst
750 kg ungebremst
120 kg Stützlast
Seilwinde392 kN Zugkraft
30 m Seillänge
Höchstgeschwindigkeit132 km/h
Elektrische Anlage12 Volt
1 Batterie 12 Volt 72 Ah
Minuspol an Masse
Im Motorraum
Sitzplätze5 Personen
Anzahl Fahrzeuge
Im TruppeneinsatzAb 1994
