Kaiser CJ-5 Geländepersonenwagen 0,70 t 4x4

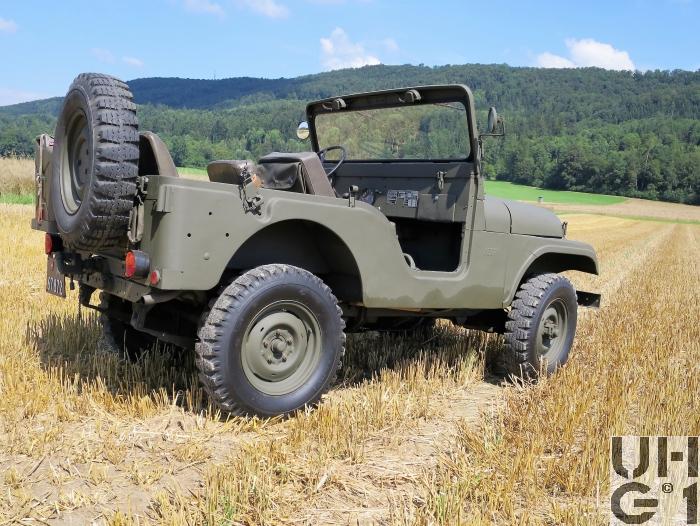

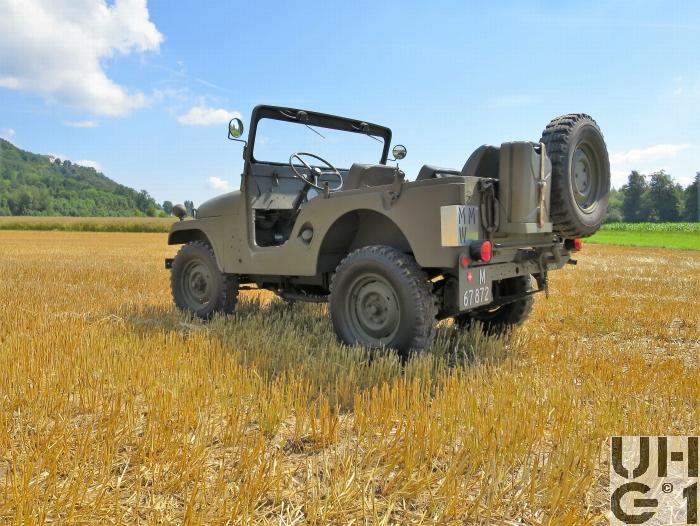

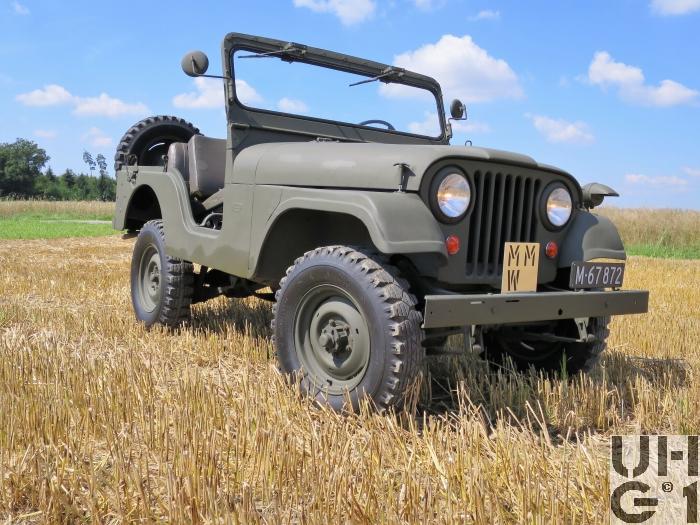

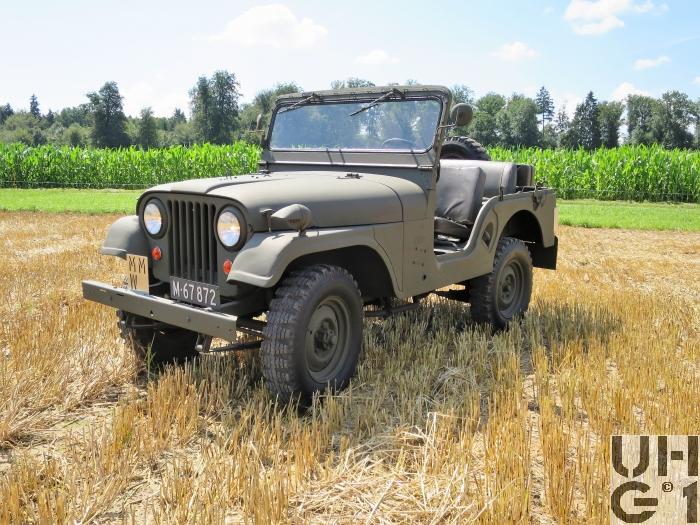

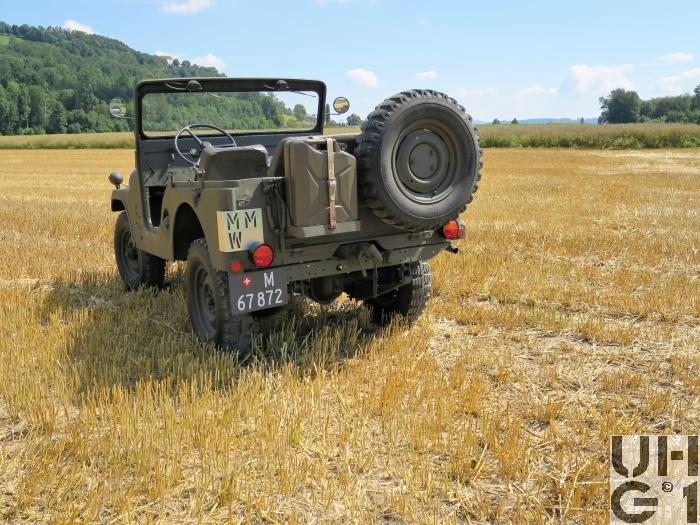

Kaiser CJ-5 Gelpw 0,70 t 4x4 Kaiser CJ-5 Gelpw 0,70 t 4x4 Kaiser CJ-5 Gelpw 0,70 t 4x4 Kaiser CJ-5 Gelpw 0,70 t 4x4 Kaiser CJ-5 Gelpw 0,70 t 4x4



Abmessungen
Länge3445 mm Fahrzeug
1010 mm Laderaum
575 mm Überhang vorne
813 mm Überhang hinten
45° Überhangwinkel vorne
30° Überhangwinkel hinten
Breite1520 mm Fahrzeug
910 mm Laderaum
1230 mm Spurweite vorne
1230 mm Spurweite hinten
Höhe1865 mm Fahrzeug
1150 mm Laderaum
365 mm Seitenwände
580 mm Zughaken hinten
205 mm Bodenfreiheit
260 mm Bauchfreiheit
Leergewicht1120 kg Fahrzeug
Nutzlast700 kg Fahrzeug
Gesamtgewicht1820 kg Fahrzeug
750 kg Max. Achslast vorne
1070 kg Max. Achslast hinten
Radstand2057 mm
Wendekreis12450 mm bei Hinterradantrieb
12900 mm bei Allradantrieb


Motor
TypWillys
Type 4-134 F Head
Zylinder4 Zylinder Reihenmotor
Viertakt
Vergaser Carter YF-938- Fallstromvergaser
KühlsystemFlüssigkeitskühlsystem
Anzahl Ventile2 Ventile pro Zylinder
Einlassventile hängend, von seitlicher Nockenwelle über Stösselstangen und Kipphebel betätigt
Auslassventile stehend im Motorblock über Stössel betätigt
Bohrung79,374 mm
Hub111,12 mm
Hubraum2199 cm³
Verdichtung6,90:1
TreibstoffBenzin
PS/kW76 PS / 55,90 kW (SAE) bei 4000 U/min
Drehmoment158 Nm bei 2000 U/min


Kraftübertragung
GetriebeHauptgetriebe
Warner Gear
T-90
Mechanisches Schubrad Wechselgetriebe
2. und 3. Gang synchronisiert
3 Vorwärtsgänge
1 Rückwärtsgang
Stockschaltung
Übersetzung
1. Gang 2,79:1
2. Gang 1,55:1
3. Gang 1,00:1
R-Gang 3,79:1

Verteilergetriebe
Spicer T-18
Mechanisches Reduktions- und Verteilergetriebe mit
2 Schaltstufen für Strassen- und Geländegang
Vorderradantrieb ausschaltbar
Untersetzung
1,00:1 Strassengang
2,46:1 Geländegang

Bedienung der Schaltung
1 Schalthebel für Hauptgetriebe
1 Schalthebel für Vorderradantrieb
1 Schalthebel für Geländegang
KupplungEinlamellen Trockenkupplung
Mechanisch über Seilzug betätigt
AntriebStrassengang wahlweise Hinterrad- oder Allradantrieb
Geländegang ist Allradantrieb
AchsenVorne
Starrachse Spicer Typ 25
Antriebsachse mit Hypoidantrieb und einfacher Rücksetzung
Untersetzung 5,38:1
Radantrieb über homokinetische Antriebsgelenke
Halbelliptische Längsblattfedern
Doppeltwirkende, hydraulische Teleskopstossdämpfer
Bereifung 6.00 - 16, 6 Ply
Einfachbereifung
Hinten
Starrachse Spicer Typ 44-2
Antriebsachse mit Hypoidantrieb und einfacher Rücksetzung
Untersetzung 5,38:1
Radantrieb über Differentialwellen
Halbelliptische Längsblattfedern
Doppeltwirkende, hydraulische Teleskopstossdämpfer
Bereifung 6.00 - 16, 6 Ply
Einfachbereifung


Bremsen
BetriebsbremseHydraulische Einkreis Bremsanlage
Auf alle Räder wirkend
Trommelbremsen vorne und hinten
FeststellbremseMechanisch über Seilzug und Gestänge auf Kardanwelle wirkend
DauerbremseKeine


Diverses
Tankinhalt1 Tank zu 40 Liter Benzin
Unter dem Fahrersitz
Anhängelast1200 kg
SeilwindeKeine
Höchstgeschwindigkeit90 km/h
15 km/h im kleinsten Gang
Elektrische Anlage12 Volt
1 Batterie 12 Volt 75 Ah
Minus Pol an Masse
Rechts vorne unter der Motorhaube
Anlasser durch Fussschalter betätigt
24 Volt für Fahrzeuge mit Funkausrüstung
Sitzplätze4 Personen
Anzahl Fahrzeuge1125 Stück
Im Truppeneinsatz1964 bis 1997
