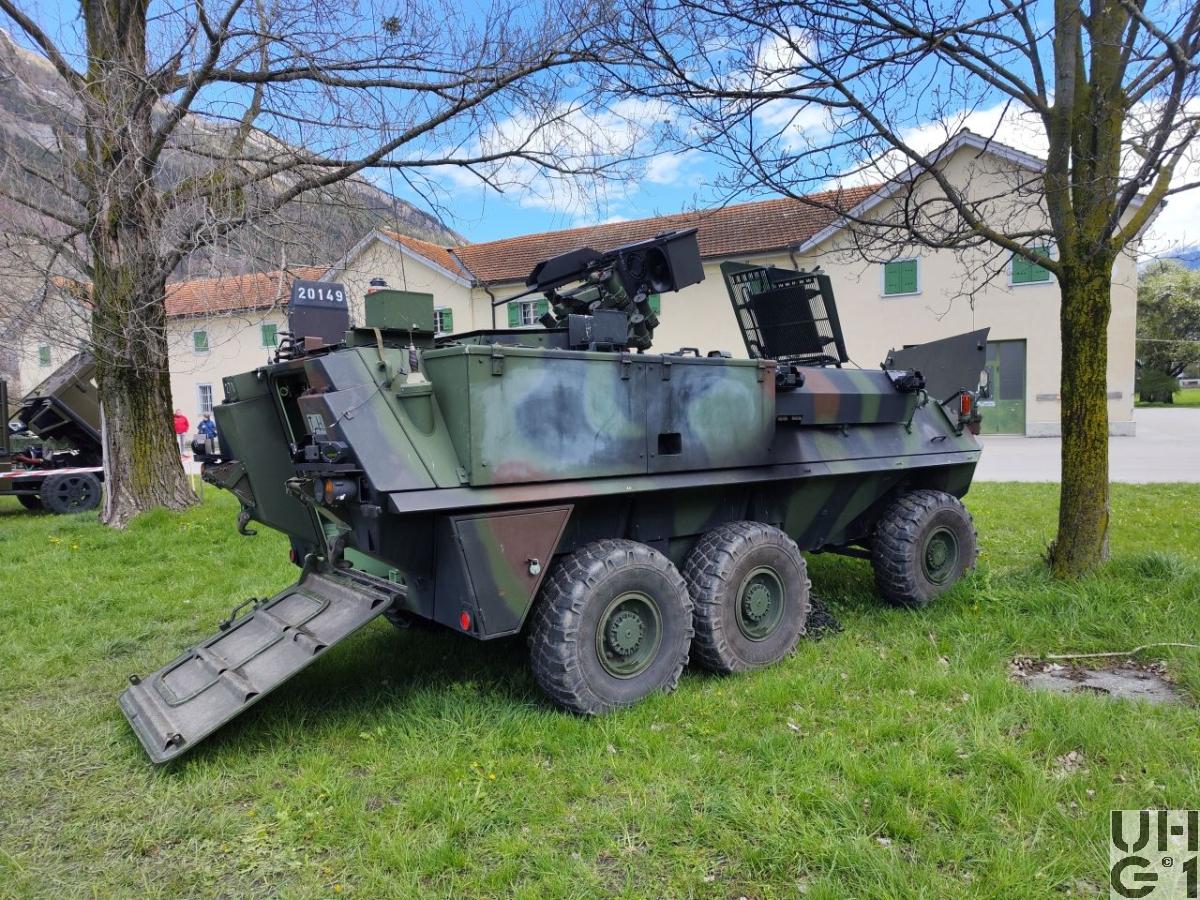

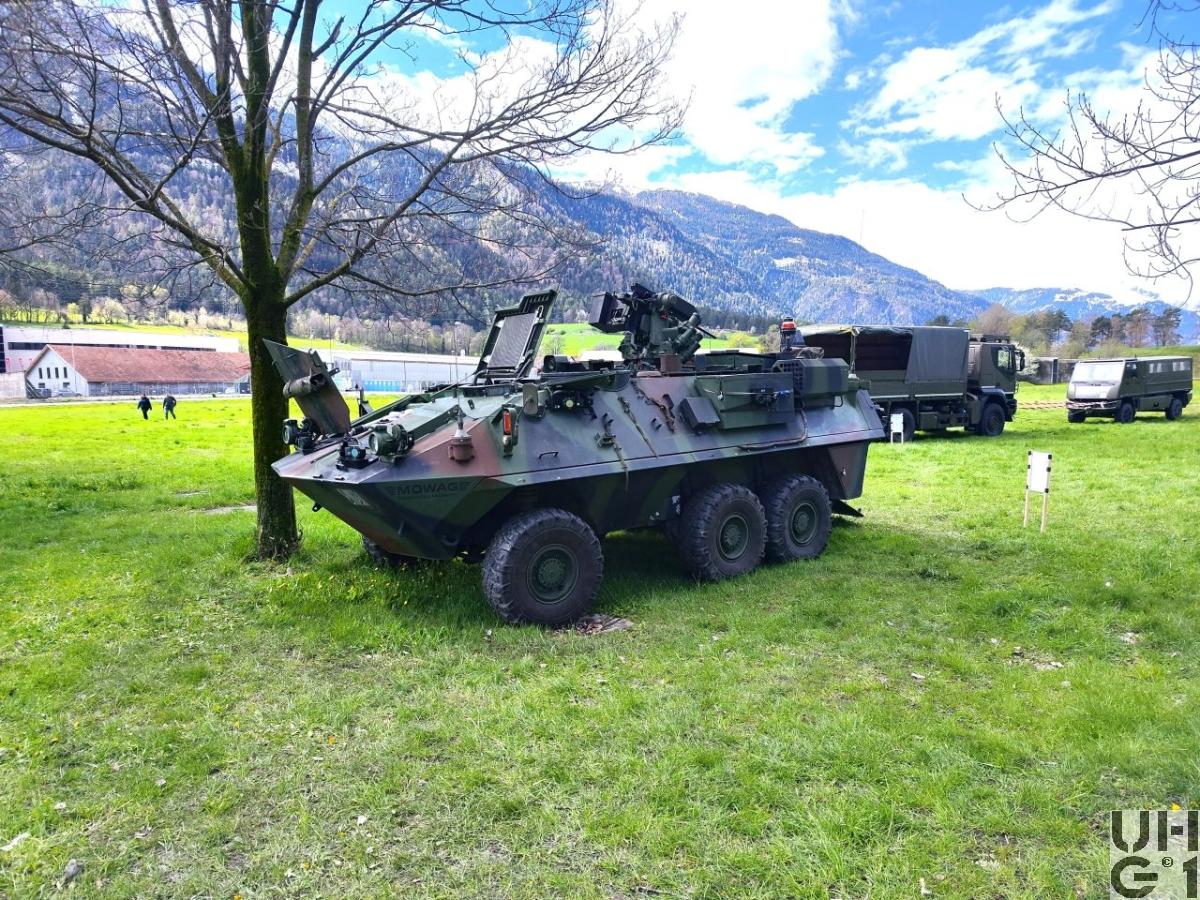

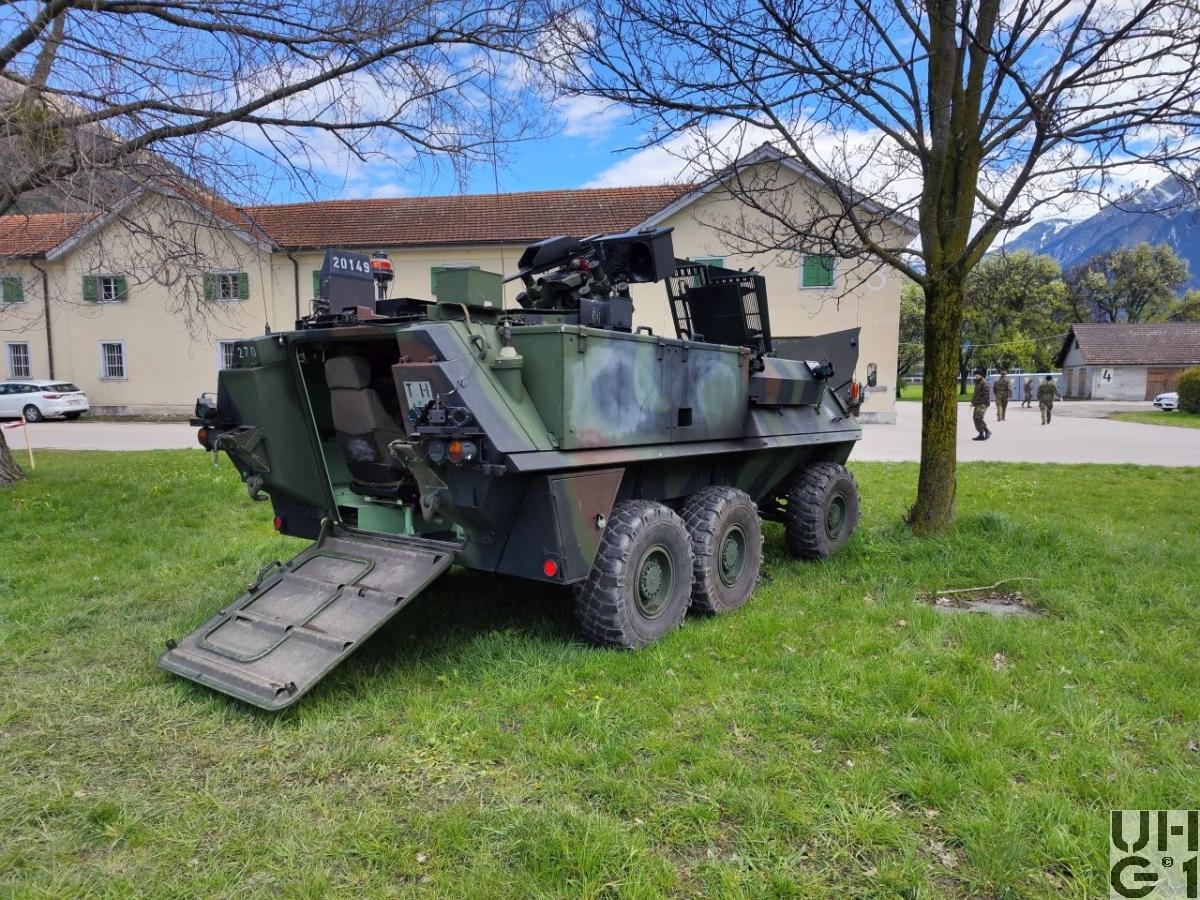

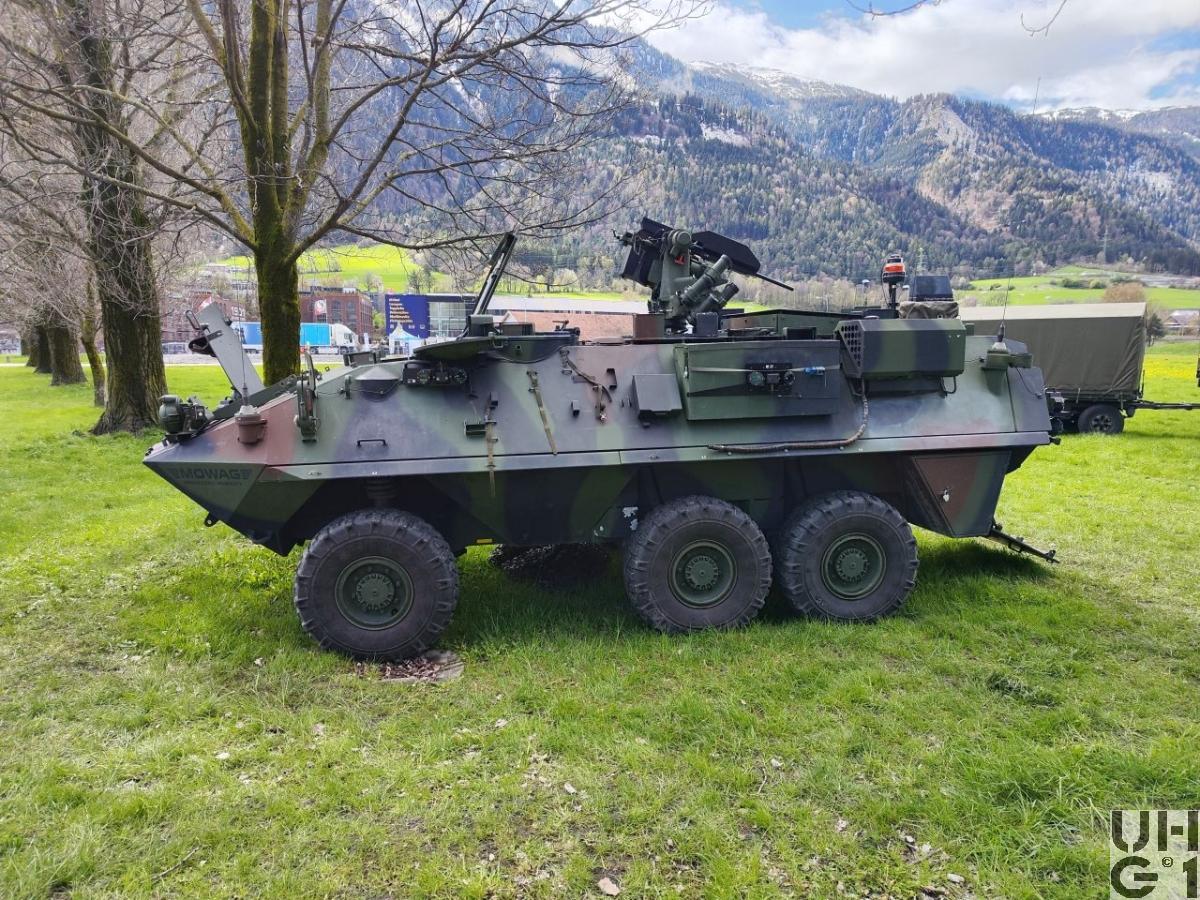

Mowag Piranha II, Kdo Pz 6x6 gl

Mowag Piranha II, Kdo Pz 6x6 gl Mowag Piranha II, Kdo Pz 6x6 gl Mowag Piranha II, Kdo Pz 6x6 gl Mowag Piranha II, Kdo Pz 6x6 gl Mowag Piranha II, Kdo Pz 6x6 gl


Abmessungen
Länge6'230 mm Fahrzeug
1'578 mm Ãœberhang vorne
1'572 mm Ãœberhang hinten
40° Anfahrwinkel vorne
40° Anfahrwinkel hinten
Breite2'660 mm Fahrzeug
2'180 mm Spurweite vorne
2'220 mm Spurweite hinten
Höhe2'850 mm Fahrzeug
1'300 mm Grabenüberschreitung
500 mm Bodenfreiheit
500 mm Kletterfähigkeit vertikal
70% Max. Steigfähigkeit
35% Max. Seitenneigung
Leergewicht9'800 kg Fahrzeug
1'130 kg Antriebsgruppe gefüllt
1'090 kg Antriebsgruppe leer
Nutzlast2'200 kg Fahrzeug
Gesamtgewicht12'000 kg Fahrzeug
4'200 kg Max. Achslast vorne
7'800 kg Max. Achslast hinten
Radstand2'080 mm / 1'040 mm
Wendekreis14'200 mm


Motor
TypDetroit Diesel
Typ 6 V-53 T
Zylinder6 Zylinder V-90° Motor
Zweitakt
Turbolader Typ TV 7301
Roots Gebläse
KühlsystemFlüssigkeitskühlsystem
Anzahl VentileLufteinlassschlitze und 4 Auspuffventile pro Zylinder
Jede Zylinderreihe verfügt über eine Nockenwelle
Diese ist vierfach im Kurbelgehäuse Oberteil gelagert
Sie wird von der Kurbelwelle über Zahnräder angetrieben
Die Nockenwellen steuern über Rollenstössel, Stösselstangen und Kipphebel die vier Auslassventile, die Jacobs Motorbremse und die Einspritzeinheiten jedes Zylinders
Jeder Kipphebel betätigt über eine Ventilbrücke zwei Auslassventile
Bohrung98,42 mm
Hub114,3 mm
Hubraum5'156 cm³
Verdichtung17,0:1
TreibstoffDiesel
PS/kW275 PS / 202 kW bei 2'800 U/min
Drehmoment850 Nm bei 1'600 U/min


Kraftübertragung
GetriebeHauptgetriebe
Hersteller Allison
Typ MT 653
Bauart Planetengetriebe automatisch geschaltet
5 Vorwärtsgänge
1 Rückwärtsgang
Drehmomentverstärkung
2,40:1
Getriebeübersetzung
1. Gang 8,05:1
2. Gang 3,58:1
3. Gang 2.09:1
4. Gang 1,39:1
5. Gang 1,00:1
R. Gang 5,67:1
Verteilergetriebe
Hersteller Mowag
Übersetzungsverhältnis 0,5778:1
Ausgleichsgetriebe
Hersteller Mowag
Übersetzungsverhältnis 2,23:1
Bauart Automatisches Lammellensperrdifferential
Radantrieb
Hersteller Mowag
Typ 2403-8200,00
Bauart Planetengetriebe
Übersetzungsverhältnis 3,79:1
KupplungDrehmomentwandler mit Überbrückungskupplung
AntriebDer Antrieb erfolgt auf die Hinterachsen, die Vorderachse ist pneumatisch zuschaltbar
AchsenVorne
Einzelradaufhängung System Mc Pherson
Dreieck-Querlenker
Federbein mit Stossdämpfereinsatz und Schraubenfeder
Hersteller Felge Michelin
Dimension Felge 16x6,5
Hersteller Bereifung Michelin
Typ Bereifung X XZL 11.00 R 16 X2L 155 K Alt
Hersteller Bereifung Michelin
Typ Bereifung X 325/85 R 16 XML 134 K Neu
Hersteller Notlaufeinlagen Hutchinson
Typ Notlaufeinlagen TLMI 11.00 - 16
Einfachbereifung
Hinten
Längslenker mit Drehstab und Stossdämpfer
Hersteller Felge Michelin
Dimension Felge 16x6,5
Hersteller Bereifung Michelin
Typ Bereifung X XZL 11.00 R 16 X2L 155 K Alt
Hersteller Bereifung Michelin
Typ Bereifung X 325/85 R 16 XML 134 K Neu
Hersteller Notlaufeinlagen Hutchinson
Typ Notlaufeinlagen TLMI 11.00 - 16
Einfachbereifung


Bremsen
BetriebsbremseZweikreis Druckluft Bremsanlage mit hydraulischer Ãœbertragungseinrichtung
Wirkt über zwei Druckluft Vorratskreise auf zwei Tandem Hauptbremszylinder und über vier unabhängige hydraulische Kreise auf sechs Trommelbremsen der drei Achsen
Radbremse Bauart Simplex-Bremse
Bremstrommel Durchmesser 325 mm
Reibflächenbreite 120 mm
FeststellbremseStellbremse
Trommelbremse am Getriebeausgang
Bauart Simplex-Bremse
Bremstrommel Durchmesser 304,8 mm
Reibflächenbreite 101,6 mm
Pneumatisch betätigt mit Federspeicher
Parksperre
Mechanische Sperrklinke im Verteilergetriebe
DauerbremseJacobsbremse


Diverses
Tankinhalt180 Liter Diesel
2 Tanks zu 90 Liter Diesel
Links und rechts am Wagenheck aussen
540 km Fahrbereich Strasse
Anhängelast8'000 kg
SeilwindeKeine
Höchstgeschwindigkeit80 km/h
Elektrische Anlage24 Volt
2 Batterien à  12 Volt 125 Ah
Minus Pol an Masse
Links vor dem Kampfraumsitz in einem Batteriekasten
Sitzplätze8 Personen
Anzahl Fahrzeuge160 Fahrzeuge
Im TruppeneinsatzBeschaffung über Rüstungsprogramm 2006
Ablieferung von 2008 bis 2010
Einsatz ab 2008
BemerkungenBewaffnung
Waffenstation mit 12,7 mm Mg 07
Hersteller Kongsberg
Typ RWS Armasuisse
360° Seitenrichtbereich Waffenstation
60° Max. Höhenrichtwinkel der Waffe
-20° Min. Höhenrichtwinkel der Waffe
773 mm Höhe über alles
748 mm Höhe ohne Munitionskiste
740 mm Breite ohne Nebelwerfer
1'055 mm Breite mit Nebelwerfer
1'608 mm Höhe mit aufgerichtetem Lauf
260 kg Waffenstation voll geladen
144 kg Waffenstation ohne Nebelwerfer
39 kg Munitionskiste mit 200 Schuss 12,7 mm Munition
12 kg Feuerleitgerät
1,5 kg Richtgriff

7,6 cm Nbwanl 87 RWS Kongsberg
2x4 Stück 7,6 cm Nebelwerfer 87
Kampfmunition
7,6 cm Nb Pat 95 el Zü
Übungsmunition
7,6 cm U NB Pat 97 el Zü
Manipuliermunition
7,6 cm Manip NB Pat 95

1 Stück 12,7mm Mg 2007


Geschichte
Umgebaut aus überzähligen Panzerjäger TOW
Erster Prototyp Sommer 2005
Technische Erprobung und Truppenversuche 2005 bis 2006
Beschaffungsreif Frühling 2006
