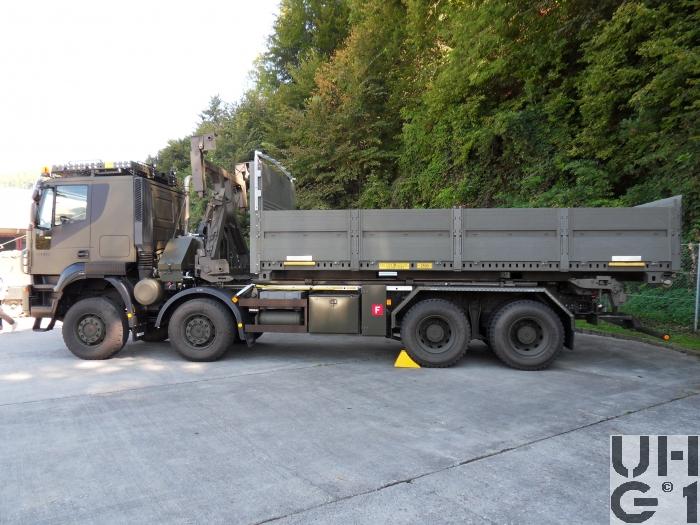

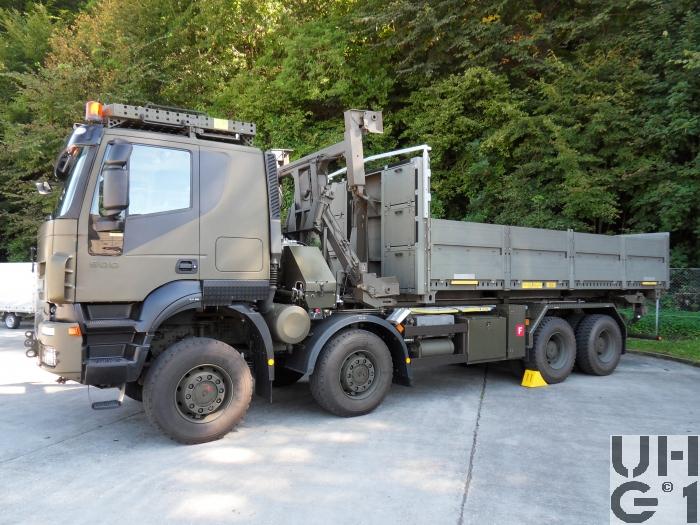

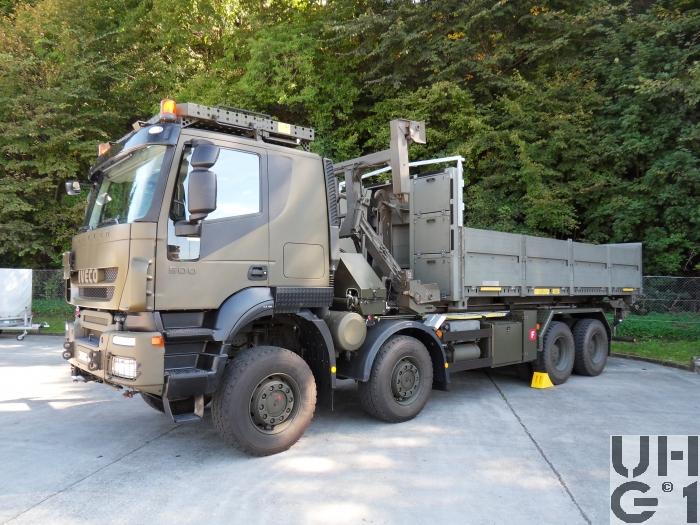

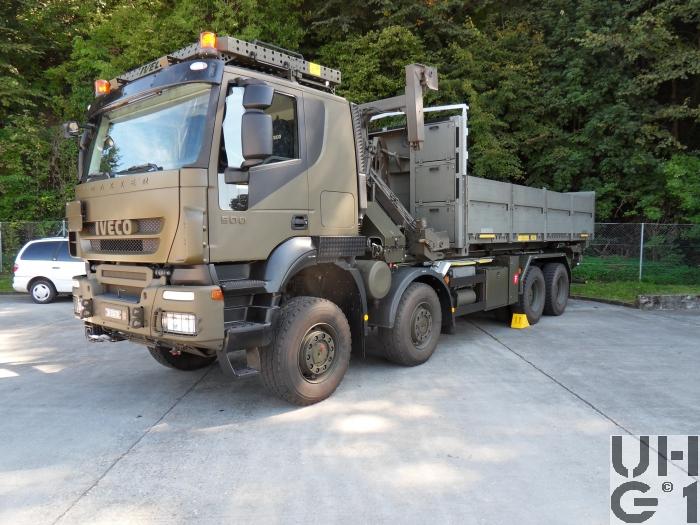

IVECO Trakker AT-N410T50W/P, Lastwagen WABRA/HA Con 14,5 t 8x8 gl

IVECO Trakker AT-N410T50W/P, Lastwagen WABRA/HA Con 14,5 t 8x8 gl IVECO Trakker AT-N410T50W/P, Lastwagen WABRA/HA Con 14,5 t 8x8 gl IVECO Trakker AT-N410T50W/P, Lastwagen WABRA/HA Con 14,5 t 8x8 gl IVECO Trakker AT-N410T50W/P, Lastwagen WABRA/HA Con 14,5 t 8x8 gl IVECO Trakker AT-N410T50W/P, Lastwagen WABRA/HA Con 14,5 t 8x8 gl


Abmessungen
Länge9'980 mm Fahrzeug
6'250 mm Behälter
9'780 mm Front - Anhängerkupplung
1'440 mm Überhang vorne
1'218 mm Überhang hinten
Breite2'550 mm Fahrzeug
2'550 Behälter
776 mm Rahmenbreite
2'040 mm Spurweite vorne
1'827 mm Spurweite hinten
Höhe3'760 mm Fahrzeug
2'680 / 2'591 mm Behälter
1'320 / 1'400 mm Rollenhöhe ab Boden
1'060 mm Zughaken vorne
930 mm Zughaken hinten
337 mm Bodenfreiheit vorne
310 mm Bodenfreiheit hinten
Leergewicht17'500 kg Fahrzeug
Nutzlast14'500 kg Fahrzeug
Gesamtgewicht32'000 kg Fahrzeug
50'000 kg Max. Gesamtzuggewicht
9'000 kg Max. Achslast vorne je Achse
9'500 kg Max. Achslast hinten je Achse
Radstand1'875 mm / 3'775 mm / 1'395 mm
Wendekreis22'350 mm


Motor
TypIveco
Typ F3B Cursor 13
Zylinder6 Zylinder Reihenmotor
Direkteinspritzung
Turbolader
Ladeluftkühlung
KühlsystemFlüssigkeitskühlsystem
Anzahl Ventile4 Ventile pro Zylinder
Hängende Ventile durch obenliegende Nockenwelle über Rollenkipphebel betätigt
Bohrung135 mm
Hub150 mm
Hubraum12'880 cm³
Verdichtung17,0:1
TreibstoffDiesel
PS/kW500 PS / 368 kW bei 1'525 bis 1'900 U/min
Drehmoment2'300 Nm bei 1'000 bis 1'525 U/min


Kraftübertragung
GetriebeHauptgetriebe
Hersteller ZF
Typ 12 AS 2331 TO
Eurotronic 2 mit Intarder
12 Vorwärtsgänge
2 Rückwärtsgänge
Übersetzung
1. Gang 12,33:1
2. Gang 9,590:1
3. Gang 7,440:1
4. Gang 5,780:1
5. Gang 4,570:1
6. Gang 3,550:1
7. Gang 2,700:1
8. Gang 2,100:1
9. Gang 1,630:1
10. Gang 1,27:1
11. Gang 1,00:1
12. Gang 0,87:1
1. R-Gang 11,41:1
2. R-Gang 8,880:1

Verteilergetriebe
Hersteller ZF
Typ VG 2000
Übersetzung
0,89:1 Strassengang
1,54:1 Geländegang
KupplungEinscheiben Trockenkupplung
Elektropneumatisch geregelt
Durchmesser 430 mm
Automatisierte Kupplung ohne Kupplungspedal
AntriebAllradantrieb permanent mit Geländegang
Automatisch geregelt
Längssperren automatisch betätigt
Differentialsperren vorne und hinten automatisch betätigt
AchsenVorne
Starrachsen
Doppelt übersetzte Antriebsachsen mit Radaussenantrieb
Übersetzung 4,76:1
Je 2 doppelt wirkende hydraulische Teleskopstossdämpfer pro Achse
Parabelfedern
Lenkbare Hohlachsschenkel
Drehstabilisator an der 1. Achse
Differentialsperren automatisch betätigt
Felgen 9.00 - 22,5 Stahlscheibenrad
Bereifung Pirelli AP 05 365/85 R 22,5
Einfachbereifung
Hinten
Starrachsen
Doppelt übersetzte Antriebsachsen mit Radaussenantrieb
Übersetzung 4,76:1
Differentialsperren automatisch betätigt
Längssperren automatisch betätigt
Achsführung über 4 Längslenker unten und 2 Längslenker oben
Luftfederung ECAS an beiden Achsen
Je 2 Luftbälge pro Achse
Je zwei doppelt wirkende hydraulische Teleskopstossdämpfer pro Achse
Drehstabstabilisator an beiden Achsen
Felgen 9.00 - 22,5 Stahlscheibenrad
Bereifung Pirelli TG 85 315/80 R 22,5
Doppelbereifung


Bremsen
BetriebsbremsePneumatische Zweikreis Bremsanlage
Auf alle Räder wirkend
Trommelbremsen vorne
Trommelbremsen hinten
ABS
EBL
FeststellbremseFederspeicherbremse
Auf Hinterachsen wirkend
DauerbremseElektrisch betätigte Dekompressions Motorbremse


Diverses
Tankinhalt1 Tank Alu zu 400 Liter Diesel
1 Tank Kunststoff zu 55 Liter AdBlue
Rechts am Chassis
1 Tank Alu zu 80 Liter Hydraulikoel
Hinter der Kabine
Anhängelast18'000 kg
1'000 kg Stützlast
SeilwindeRotzler Treibmatic TR 080/6
80 kN Zugkraft
60 m Seillänge
50 m Seillänge nutzbar
16 mm Seildurchmesser
Seilzug noch vorne und hinten möglich
Rechts am Chassis montiert
Höchstgeschwindigkeit89 km/h elektronisch abgeregelt
Elektrische Anlage24 Volt
2 Batterien 12 Volt 220 Ah
Minus Pol an Masse
Links am Chassis
Anlasser 24 Volt 6,1 kW
Alternator 28 Volt 90 A
Sitzplätze3 Personen
Anzahl Fahrzeuge1 Fahrzeug
Musterfahrzeug
Im TruppeneinsatzBeschaffung 2007/2008
Einsatz ab 2009
BemerkungenLieferanten
Fahrgestell Iveco Magirus AG, D-89079 Ulm
Aufbau Armin Notter AG, CH-5623 Boswil
Seilwinde Rotzler GmbH, D-79577 Steinen

Aufbau

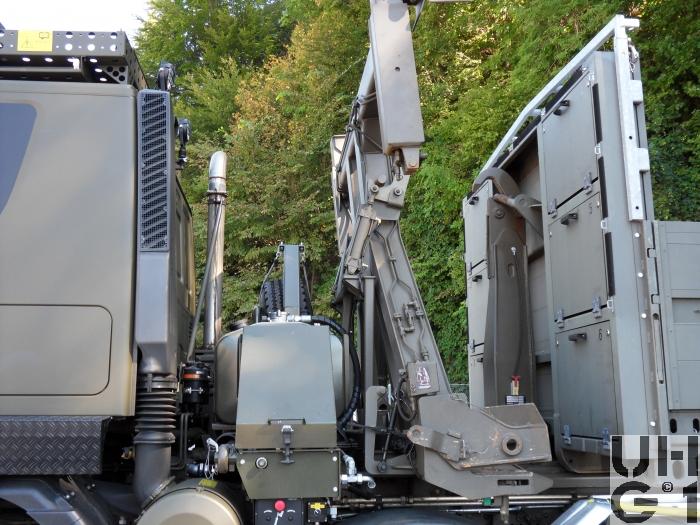

Wechsellader Multilift mit Container-Handling System
Seilwinde Schnellanbau

M+Nummer
M+33478
