IVECO EuroTrakker MP 260E 44W, Lastw Kipper 11,9 t 6x6 gl für Schneepflug/Ladekran

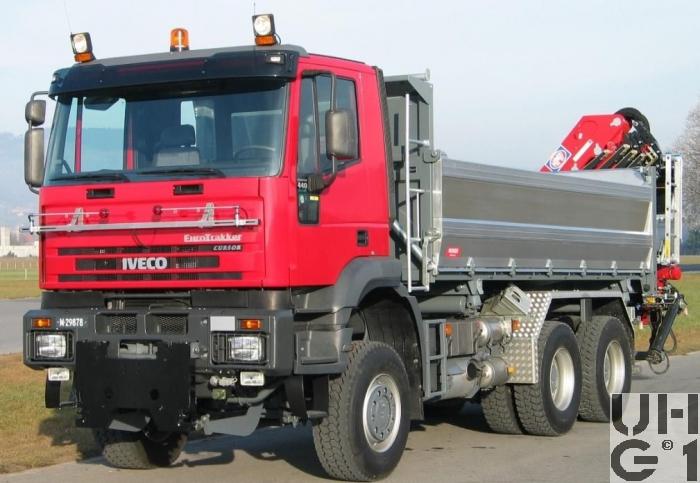

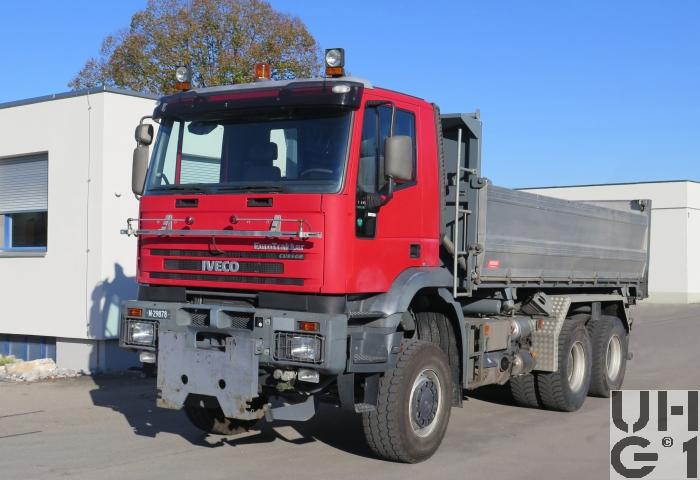

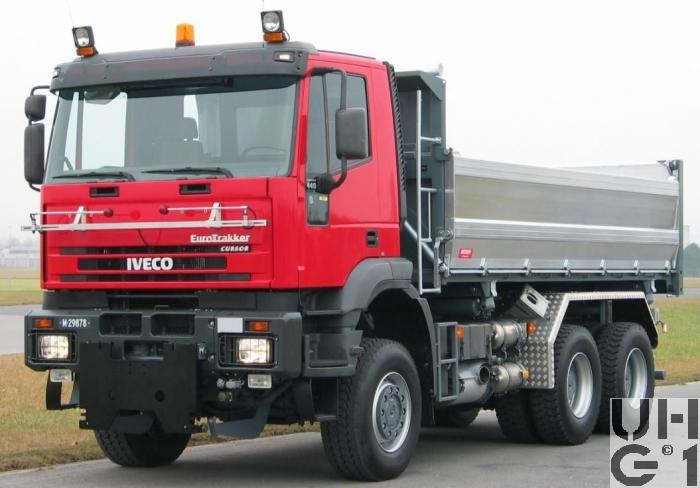

IVECO EuroTrakker MP 260E 44W, Lastw Kipper 11,9 t 6x6 gl für Schneepflug/Ladekran, Foto Josi Zbinden IVECO EuroTrakker MP 260E 44W, Lastw Kipper 11,9 t 6x6 gl für Schneepflug/Ladekran, Foto Armasuisse IVECO EuroTrakker MP 260E 44W, Lastw Kipper 11,9 t 6x6 gl für Schneepflug/Ladekran, Foto Armasuisse


Abmessungen
Länge7'900 mm Fahrzeug
8'910 mm Fahrzeug mit Ladekran
5'100 mm Kippbrücke
7'560 mm Front - Anhängerkupplung
8'880 mm Front - Anhängerkupplung mit Ladekran
Breite2'500 mm Fahrzeug
2'500 mm Fahrzeug mit Ladekran
2'340 mm Kippbrücke
Höhe3'370 mm Fahrzeug
3'370 mm Fahrzeug mit Ladekran
890 mm Kippbrücke
1'570 mm Beladehöhe
910 mm Zughaken vorne
850 mm Zughaken hinten
Leergewicht14'100 kg Fahrzeug
17'400 kg Fahrzeug mit Ladekran
Nutzlast11'900 kg Fahrzeug
8'600 kg Fahrzeug mit Ladekran
10,6m³ Inhalt Kippbrücke
Gesamtgewicht26'000 kg Fahrzeug
26'000 kg Fahrzeug mit Ladekran
66'000 kg Max. Gesamtzuggewicht für Ausnahmetransporte
9'000 kg Max. Achslast vorne
19'000 kg Max. Achslast hinten beide Achsen
Radstand3'550 mm / 1'390 mm
Wendekreis17'360 mm


Motor
TypIveco
Typ Cursor 13 F3B E0681C
Zylinder6 Zylinder Reihenmotor
Viertakt
Direkteinspritzung
Turbolader
Ladeluftkühlung
KühlsystemFlüssigkeitskühlsystem
Anzahl Ventile4 Ventile pro Zylinder
Hängende Ventile durch obenliegende Nockenwelle über Rollenkipphebel betätigt
Bohrung135 mm
Hub150 mm
Hubraum12'880 cm³
Verdichtung17,0:1
TreibstoffDiesel
PS/kW440 PS / 324 kW bei 1'570 - 1'900 U/min
Drehmoment2'100 Nm bei 1'000 - 1'450 U/min


Kraftübertragung
GetriebeHauptgetriebe
Hersteller ZF
Typ 16 AS 2601 IT O.D.
Eurotronic 2 mit Intarder
16 Vorwärtsgänge
2 Rückwärtsgänge
Vollautomatisiertes Schaltgetriebe mit geregelter Trockenkupplung ohne Kupplungspedal
Das Getriebe besteht aus einem Hauptgetriebe mit einer Split- und Planetengruppe
Das Hauptgetriebe ist klauengeschaltet, die Split- und Planetengruppe sind synchronisiert
Das Getriebe kann im manuellen sowie im automatikfahrbetrieb gefahren werden
Übersetzung
1. Gang 14,12:1
2. Gang 11,68:1
3. Gang 9,540:1
4. Gang 7,890:1
5. Gang 6,520:1
6. Gang 5,390:1
7. Gang 4,570:1
8. Gang 3,780:1
9. Gang 3,090:1
10. Gang 2,56:1
11. Gang 2,09:1
12. Gang 1,73:1
13. Gang 1,43:1
14. Gang 1,18:1
15. Gang 1,00:1
16. Gang 0,83:1
1. R-Gang 13,07:1
2. R-Gang 10,81:1

Verteilergetriebe
Hersteller Steyr
Typ VG 2000
Permanenter Allradantrieb mit Geländegang
Übersetzung
0,89:1 Strassengang
1,54:1 Geländegang
KupplungEinscheiben Trockenkupplung
Elektro-pneumatisch geregelt
AntriebAllradantrieb permanent
Geländegang
ADM
Längssperren automatisch betätigt
AchsenVorne
Starrachse
Doppelt übersetzte Antriebsachse
Aussenplaneten
Ãœbersetzung: 4,23:1
Differentialsperre automatisch betätigt
Parabelfedern
Hydraulische Teleskopstossdämpfer
Querstabilisator
Bereifung Michelin ZXY 385/65 R 22,5 160 J
Einfachbereifung
Hinten
Starrachsen
Doppelt übersetzte Antriebsachsen
Aussenplaneten
Ãœbersetzung: 4,23:1
Differentialsperren automatisch betätigt
Längssperre für Achsen 2 + 3
Automatisch betätigt
Parabelfedern pendelt gelagert
Querstabilisator an der 1. Achse
Achsführung über 4 Längslenker unten und 2 Längslenker oben
Bereifung Michelin XDY 315/80 R 22,5 156/150 K
Doppelbereifung


Bremsen
BetriebsbremseZweikreis Druckluft Bremsanlage
Auf alle Räder wirkend
Trommelbremsen vorne
Trommelbremsen hinten
ABS
EBS
FeststellbremseFederspeicher
Auf Hinterräder wirkend
DauerbremseIntarder
Motorbremse


Diverses
Tankinhalt1 Tank Alu zu 400 Liter Diesel
1 Tank Stahl zu 100 Liter Hydraulikoel
Rechts an Chassis
Anhängelast40'000 kg
950 kg Stützlast
SeilwindeKeine
Höchstgeschwindigkeit87 km/h elektronisch abgeregelt
Elektrische Anlage24 Volt
4 Batterien à  12 Volt 100 Ah
Minuspol an Masse
Links am Chassis
Anlasser 5,5 kW, 24 Volt
Alternator 28 Volt, 90 A
Sitzplätze2 Personen
Anzahl Fahrzeuge1 Fahrzeug
Im TruppeneinsatzAb 2001
BemerkungenLieferanten
Fahrgestell Iveco Magirus AG, D-89079 Ulm
Aufbau Moser AG, CH-3612  Steffisburg
Ladekran Haueter Kran AG, CH 8032 Zürich

Aufbau
3-Seitenkipper Moser
Schneepflugplatte
Ladekran

Ladekran
Hersteller HMF
Typ 1563 K4
14,1 mt Lastmoment
12,7 m Ausladung
5-Fach Hydraulischer Auszug
50 l/min Pumpenleistung
410° Schwenkbereich
24 kNm Schwenkmoment
280 bar Betriebsdruck
3'300 kg Gewicht komplett
2'420 mm Breite Stützen eingefahren
5'100 mm Breite Stützen ausgefahren

M+Nummer
M+29878
