IVECO EuroTrakker MP 190E 35W, Lastw Kipper / Ladekran 5,4 t 4x4 gl für Schneepflug

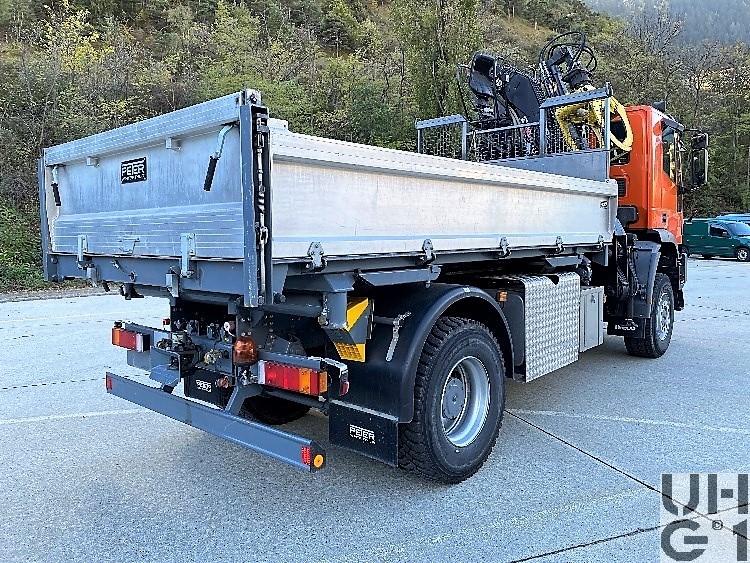

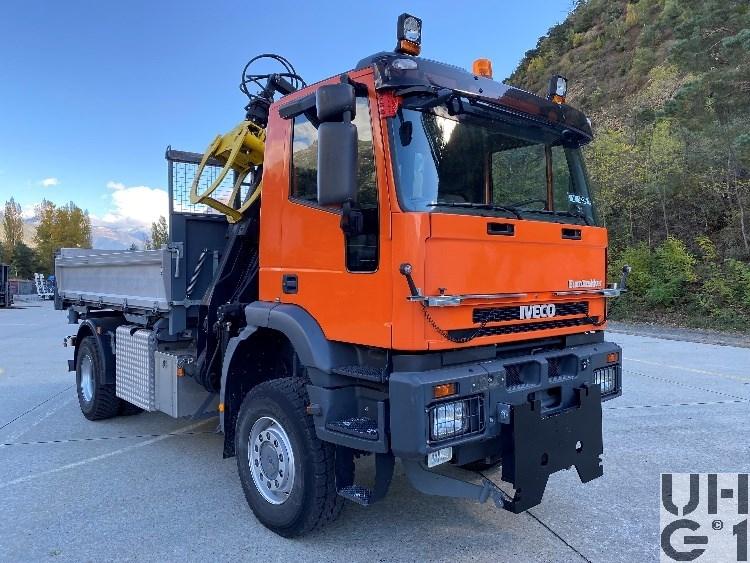

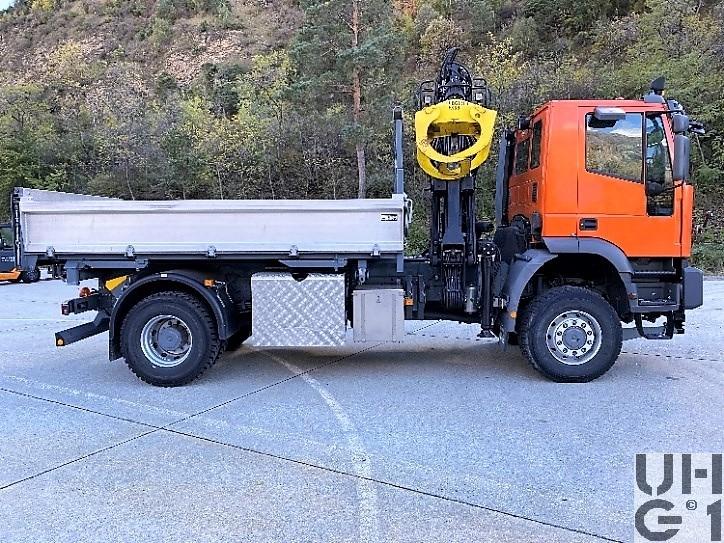

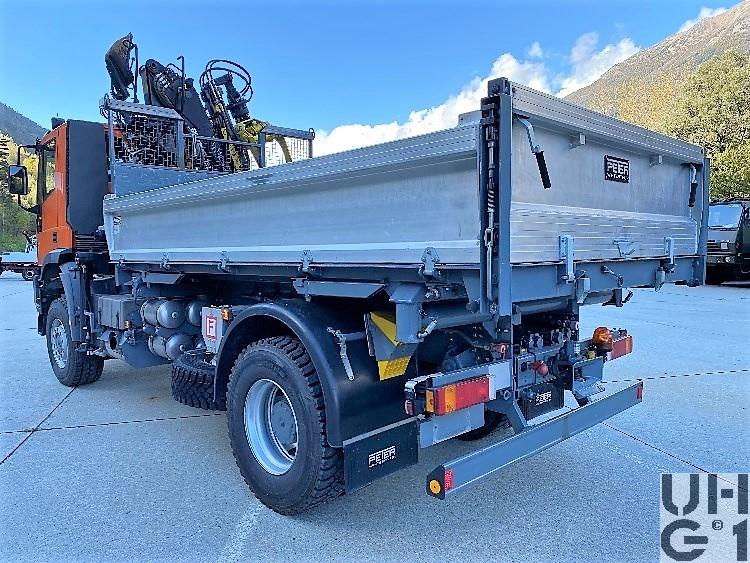

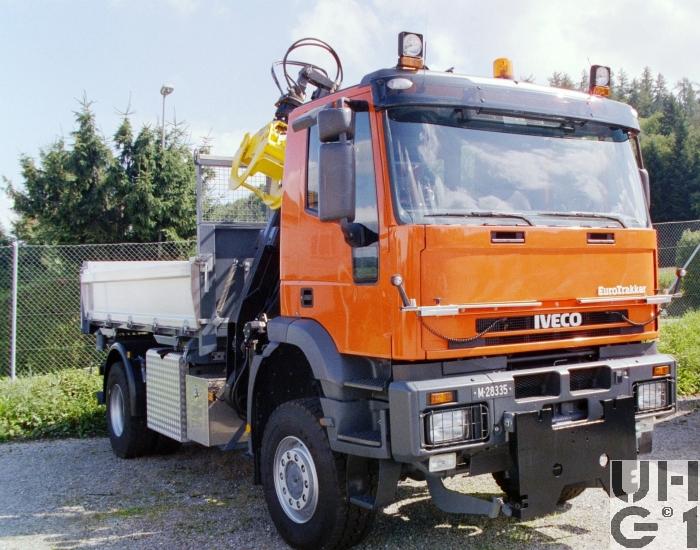

IVECO EuroTrakker MP 190E 35W, Lastw Kipper / Ladekran 5,4 t 4x4 gl für Schneepflug IVECO EuroTrakker MP 190E 35W, Lastw Kipper / Ladekran 5,4 t 4x4 gl für Schneepflug, Foto Ruag AG Thun IVECO EuroTrakker MP 190E 35W, Lastw Kipper / Ladekran 5,4 t 4x4 gl für Schneepflug, Foto Ruag AG Thun IVECO EuroTrakker MP 190E 35W, Lastw Kipper / Ladekran 5,4 t 4x4 gl für Schneepflug, Foto Ruag AG Thun IVECO EuroTrakker MP 190E 35W, Lastw Kipper / Ladekran 5,4 t 4x4 gl für Schneepflug, Foto Ruag AG Thun


Abmessungen
Länge7740 mm Fahrzeug
4200 mm Kippbrücke innen
7160 mm Front - Anhängerkupplung
Breite2550 mm Fahrzeug
2330 mm Kippbrücke innen
Höhe3900 mm Fahrzeug
570 mm Kippbrücke innen
1550 mm Ladehöhe
780 mm Zughaken vorne
900 mm Zughaken hinten
Leergewicht12600 kg Fahrzeug
Nutzlast5400 kg Fahrzeug
5,5 m³ Inhalt Kippbrücke
Gesamtgewicht18000 kg Fahrzeug
40000 kg Max. Gesamtzuggewicht
58000 kg Max. Gesamtzuggewicht für Ausnahmetransporte
8000 kg Max. Achslast vorne
11500 kg Max. Achslast hinten
Radstand4500 mm
Wendekreis19300 mm


Motor
TypIveco
Typ F2BE0681A*B
Zylinder6 Zylinder Reihenmotor
Viertakt
Abgasturbolader
Ladeluftkühler
EDC
KühlsystemFlüssigkeitskühlsystem
Anzahl Ventile4 Ventile pro Zylinder
Hängende Ventile durch obenliegende Nockenwelle über Rollenkipphebel betätigt
Bohrung115 mm
Hub125 mm
Hubraum7790 cm³
Verdichtung16,5:1
TreibstoffDiesel
PS/kW352 PS / 259 kW bei 1930 bis 2400 U/min
Drehmoment1280 Nm bei 1080 - 1930 U/min


Kraftübertragung
GetriebeHauptgetriebe
Hersteller ZF
Typ 12 AS 2301 IT D.D
Eurotronic 2 mit Intarder
12 Vorwärtsgänge
2 Rückwärtsgänge
Vollautomatisiertes Schaltgetriebe mit geregelter Trockenkupplung ohne Kupplungspedal
Das Getriebe besteht aus einem Hauptgetriebe mit einer Split- und Planetengruppe
Das Hauptgetriebe ist klauengeschaltet
Die Split- und Planetengruppe sind synchronisiert
Das Getriebe kann im manuellen sowie im automatikfahrbetrieb gefahren werden
Übersetzung
1. Gang 15,85:1
2. Gang 12,32:1
3. Gang 9,560:1
4. Gang 7,430:1
5. Gang 5,870:1
6. Gang 4,560:1
7. Gang 3,470:1
8. Gang 2,700:1
9. Gang 2,100:1
10. Gang 1,62:1
11. Gang 1,28:1
12. Gang 1,00:1
1. R-Gang 14,68:1
2. R-Gang 11,41:1

Verteilergetriebe
Hersteller Iveco
Typ TC 1800
Übersetzung
1,00:1 Strassengang
1,60:1 Geländegang
Permanenter Allradantrieb mit Geländegang
KupplungEinscheiben Trockenkupplung
Elektro-pneumatisch geregelt
AntriebPermanenter Allradantrieb mit manuell betätigter Längssperre
AchsenVorne
Starrachse
Antriebsachse doppelt übersetzt
Aussenplaneten
Ãœbersetzung 4,23:1
Differentialsperre manuell betätigt
Parabelfedern
Hydraulische Teleskopstossdämpfer
Querstabilisator
Bereifung Michelin XZY 385/65 R 22,5 160 J
Einfachbereifung
Hinten
Starrachse
Antriebsachse doppelt übersetzt
Aussenplaneten
Ãœbersetzung 4,23:1
Differentialsperre manuell betätigt
Halbelliptik Blattfedern
Hydraulische Teleskopstossdämpfer
Querstabilisator
Achsführung über 2 Längslenker unten
Bereifung Michelin XDY 315/80 R 22,5 156/150 K
Doppelbereifung


Bremsen
BetriebsbremseZweikreis Druckluft Bremsanlage
Auf alle Räder wirkend
Trommelbremsen vorne
Trommelbremsen hinten
ABS
EBL
FeststellbremseFederspeicher
Auf Hinterräder wirkend
DauerbremseIntarder
Motorbremse


Diverses
Tankinhalt1 Doppeltank Alu zu 250 Liter Diesel und 150 Liter Hydraulikoel
Rechts am Chassis
Anhängelast22000 kg
1000 kg Stützlast
SeilwindeKeine
Höchstgeschwindigkeit87 km/h elektronisch abgeregelt
Elektrische Anlage24 Volt
4 Batterien 12 Volt 100 Ah
Minuspol an Masse
Rechts am Chassisrahmen
Sitzplätze2 Personen
Anzahl Fahrzeuge1 Fahrzeug
Im Truppeneinsatz08.09.2005 bis Dezember 2021
BemerkungenLieferanten
Fahrgestell Iveco Magirus AG, D-89079 Ulm
Aufbau Peter Fahrzeugbau AG, CH-5200 Winterthur
Ladekran Armin Notter AG, CH-5623 Boswil

Aufbau
3-Seiten Kippbrücke "Peter"
Ladekran Loglift F75Z72A + Greifer
Schneepflugplatte mit Steuerung

Ladekran
Hersteller Loglift
Typ F75Z72A
7,5mt Hubmoment
7,2m Ausladung
7,2m Hydraulischer Auszug
65 Liter/min Pumpenleistung
360° Schwenkbereich
48 kNm Schwenkmoment
305 bar Betriebsdruck
1860 kg Gewicht

M+Nummer
M+28335
