Mercedes Benz 3538 AK, 8x8/4 Kran, Conw sch SWISSINT

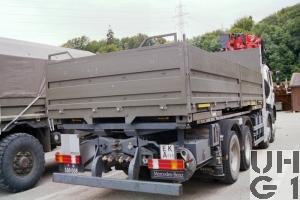

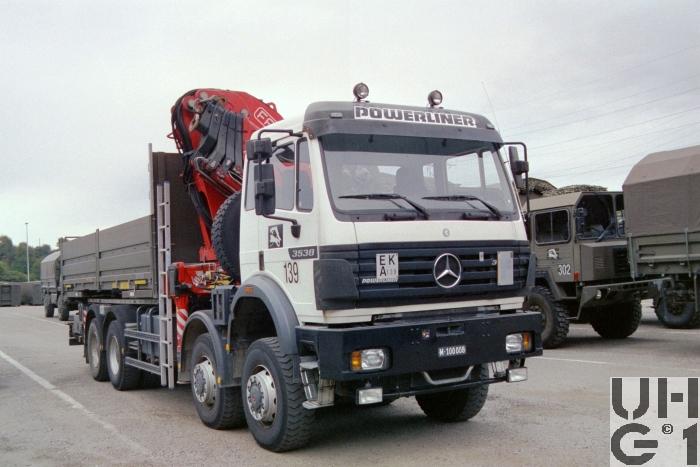

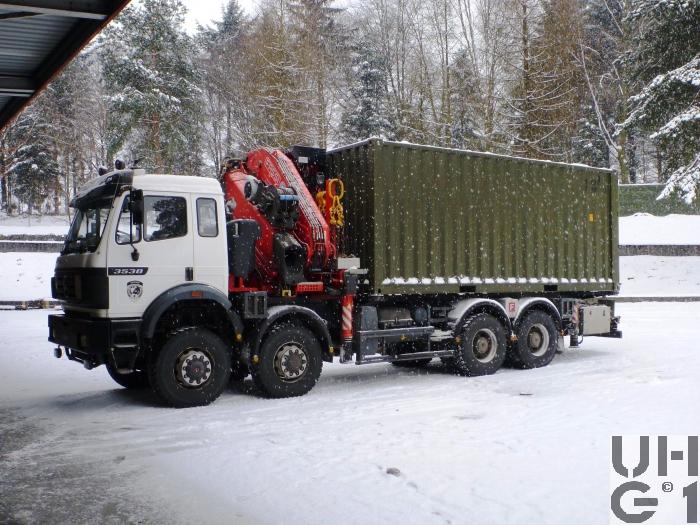

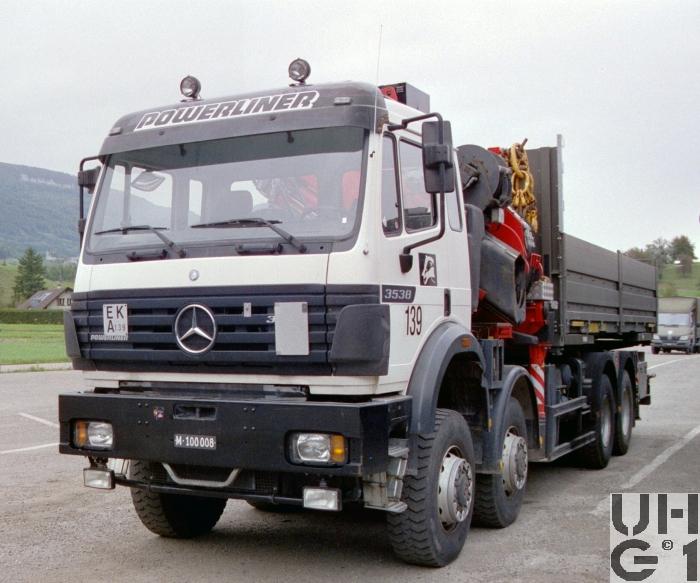

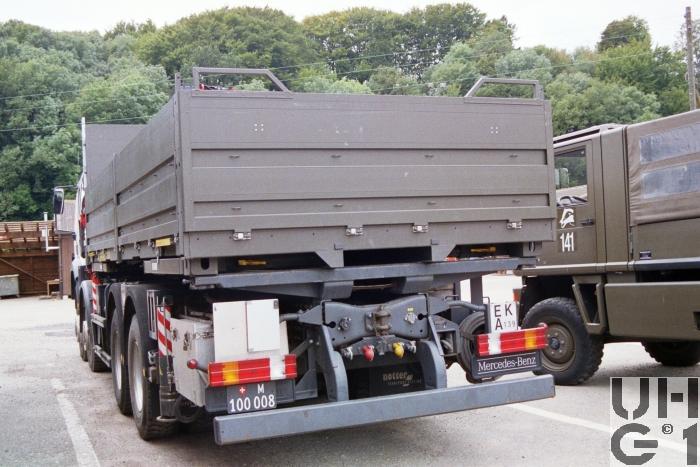

Mercedes Benz 3538 AK, 8x8/4 Kran, CONW SCH INT 8,1 Mercedes Benz 3538 AK, 8x8/4 Kran, CONW SCH INT 8,1 Mercedes Benz 3538 AK, 8x8/4 Kran, CONW SCH INT 8,1 Mercedes Benz 3538 AK, 8x8/4 Kran, CONW SCH INT 8,1 Mercedes Benz 3538 AK, 8x8/4 Kran, CONW SCH INT 8,1


Abmessungen
Länge10550 mm Fahrzeug
6058 mm Containerlänge
Breite2500 mm Fahrzeug
Höhe3900 mm Fahrzeug
1400 mm Rahmenhöhe
1050 mm Zuglasche hinten
1150 mm Stecknagel vorne
Leergewicht23850 kg Fahrzeug
Nutzlast8150 kg Fahrzeug
Gesamtgewicht32000 kg Fahrzeug
7500 kg Max. Achslast vorne je Achse
19000 kg Max. Achslast hinten beide Achsen
Radstand1500 mm / 3700 mm / 1350 mm
Wendekreis23690 mm


Motor
TypMercedes Benz
Typ OM 442 LA EURO II
Zylinder8 Zylinder V90° Motor
Abgasturbolader
Ladeluftkühler
EDC
KühlsystemFlüssigkeitskühlsystem
Anzahl Ventile4 Ventile pro Zylinder
Hängende Ventile durch untenliegende Nockenwelle über Stössel, Stösselstangen und Kipphebel betätigt
Bohrung128 mm
Hub142 mm
Hubraum14610 cm³
Verdichtung16,75:1
TreibstoffDiesel
PS/kW380 PS / 280 kW bei 1900 U/min
Drehmoment1850 Nm bei 1100 U/min


Kraftübertragung
GetriebeHauptgetriebe
Hersteller Mercedes Benz
Typ G 210 - 16
Synchronisiertes Getriebe
Doppel-H-Schaltung
16 Vorwärtsgänge
1 Rückwärtsgang

Verteilergetriebe
Hersteller Mercedes Benz
Typ VG 2400
Übersetzung
1,030:1 Strassengang
1,448:1 Geländegang
KupplungEinscheiben Trockenkupplung
Hydraulisch betätigt
AntriebAllradantrieb permanent mit Geländegang und konstanter Drehmomentverteilung
Längssperre
Druckluft betätigt
AchsenVorne
Starrachsen
Antriebsachsen doppelt übersetzt
Aussenplaneten
Ãœbersetzung 4,57:1
Differentialsperren
Parabelfederung
Hydraulische Teleskopstossdämpfer
Bereifung Michelin XDY 315/80R22,5 156/150K
Einfachbereifung
Hinten
Starrachsen
Antriebsachsen doppelt übersetzt
Aussenplaneten
Ãœbersetzung 4,57:1
Differentialsperren
Achsführung über 4 Längslenker unten und 2 Längslenker oben
Pendelfederung
Hydraulische Teleskopstossdämpfer
Drehstabstabilisator
Bereifung Michelin XDY 315/80R22,5 156150L
Doppelbereifung


Bremsen
BetriebsbremseZweikreis Druckluft Bremsanlage nach EG Norm
Trommelbremsen vorne
Trommelbremsen hinten
FeststellbremseFederspeicher
Auf Hinterräder wirkend
DauerbremseAuspuff Staudruckbremse
Mechanisch betätigt


Diverses
Tankinhalt1 Tank Stahl zu 400 Liter Diesel
Rechts am Chassis
1 Tank Kunststoff zu 200 Liter Hydrauliköl
Hinter der Kabine
AnhängelastKein Anhängerbetrieb vorgesehen
SeilwindeHersteller Rotzler
Typ TR 080/4
80kN Zugkraft
60m Seillänge total
45m Seillänge nutzbar
16mm Seildurchmesser
Höchstgeschwindigkeit89 km/h Elektronisch begrenzt
Elektrische Anlage24 Volt
2 Batterien 12 Volt 165 Ah
Minuspol an Masse
Links am Chassis
Sitzplätze2 Personen
Anzahl Fahrzeuge4 Fahrzeuge
Im TruppeneinsatzAb 1999
BemerkungenLieferanten
Fahrgestell Mercedes-Benz (Schweiz) AG, CH-8952 Schlieren
Kranaufbau Armin Notter AG, CH-5623 Boswil
Seilspill Fa. Rotzler, D-79577 Steinen

Aufbau
Containerrahmen
Seilwinde
Ladekran

Ladekran
Hersteller Fassi
Typ F600.24
53,8 mt Hubmoment
11750 mm Ausladung
7200 mm Hydraulischer Auszug
70 Liter / Minute Pumpenleistung
180° Schwenkbereich
48 kNm Schwenkmoment
305 bar Betriebsdruck
6000 kg Gewicht
