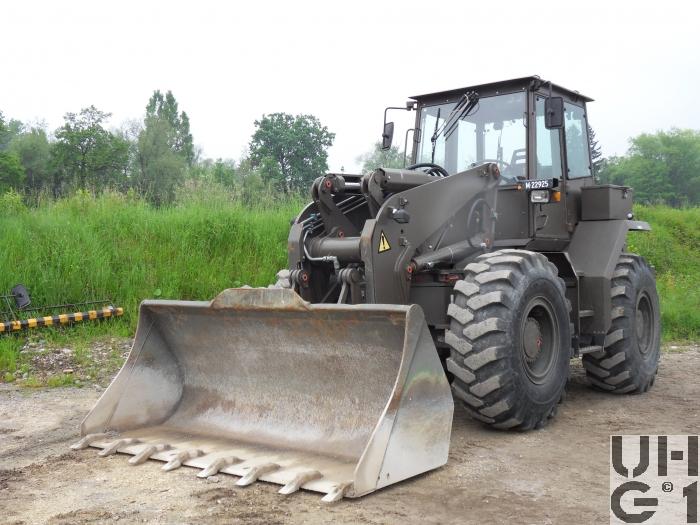

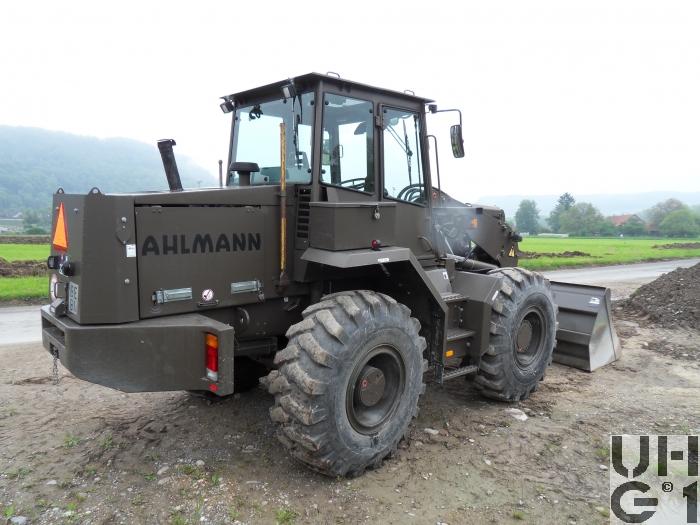

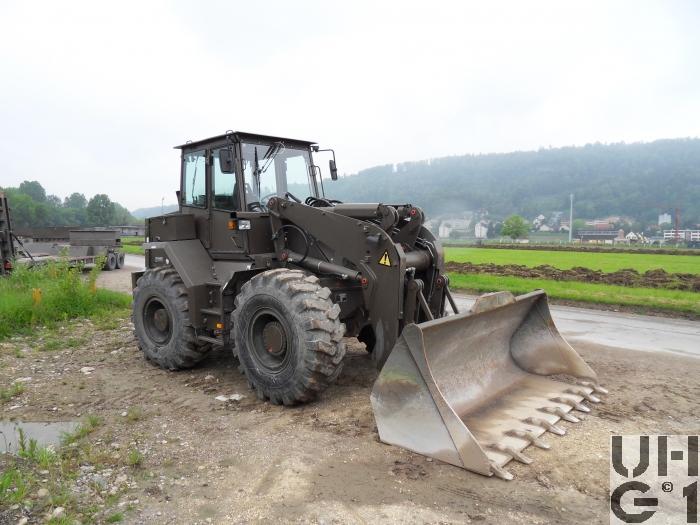

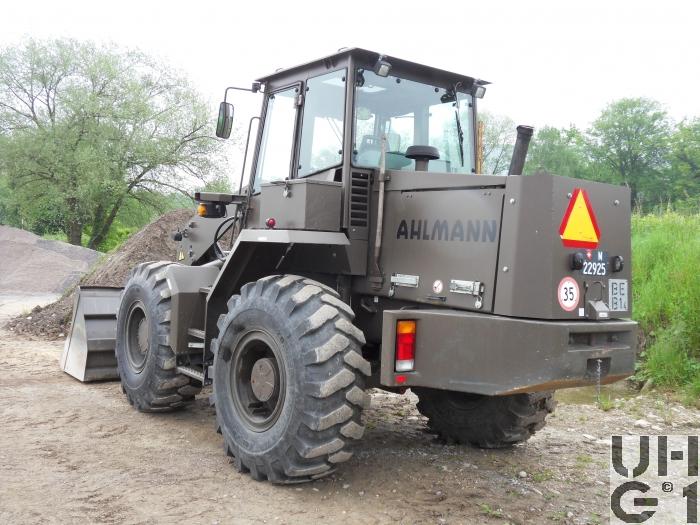

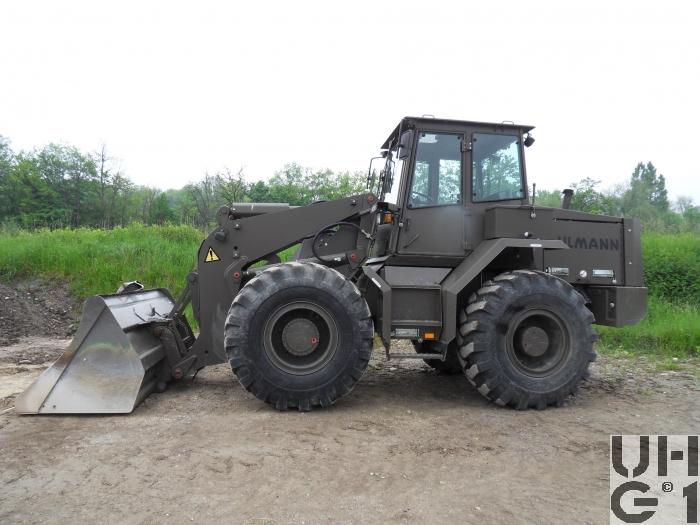

Ahlmann AS 200 PRG, Ladeschaufel 98/06 14,8 t 4x4

Ahlmann AS 200 PRG, Ladeschaufel 98/06 14,8 t 4x4 Ahlmann AS 200 PRG, Ladeschaufel 98/06 14,8 t 4x4 Ahlmann AS 200 PRG, Ladeschaufel 98/06 14,8 t 4x4 Ahlmann AS 200 PRG, Ladeschaufel 98/06 14,8 t 4x4 Ahlmann AS 200 PRG, Ladeschaufel 98/06 14,8 t 4x4


Abmessungen
Länge7010 mm Fahrzeug mit Schaufel in Transportstellung
8200 mm Fahrzeug mit Staplervorsatz
Breite2750 mm Fahrzeug
2080 mm Spurweite vorne
2080 mm Spurweite hinten
Höhe3180 mm Fahrzeug
480 mm Bodenfreiheit
Leergewicht14500 kg Fahrzeug ohne Anbaugerät
710 kg Standartschaufel
700 kg Staplervorsatz
520 kg Frontbagger ohne Löffel
690 kg Frontbagger mit Löffel
280 kg Lasthaken
Nutzlast2000 kg Fahrzeug
Inhalt Schaufel 2 m³
Gesamtgewicht17500 kg Fahrzeug
10000 kg Max. Achslast vorne
9180 kg Max. Achslast hinten
Radstand2400 mm
Wendekreis6950 mm
+/- 32° Lenkungswinkel
+/- 10° Pendelwinkel


Motor
TypPerkins
Typ 1006-6 TW
Zylinder6 Zylinder Reihenmotor
Viertakt
KühlsystemFlüssigkeitskühlsystem
Anzahl Ventile2 Ventile pro Zylinder
Hängende Ventile über unten liegende Nockenwelle, Stössel, Stösselstangen und Kipphebel betätigt
Bohrung100 mm
Hub127 mm
Hubraum5985 cm³
Verdichtung16,0:1
TreibstoffDiesel
PS/kW174 PS / 128 kW bei 2600 U/min
Drehmoment646 Nm bei 1400 U/min


Kraftübertragung
GetriebeZweistufiges Verteilergetriebe
Drehmomentwandler
Hydrostatischer Fahrantrieb
KupplungDrehmomentwandler
AntriebAllradantrieb
AchsenStarrachsen vorne und hinten


Bremsen
BetriebsbremseHydraulische Fussbremse über Innenlamellen
Auf alle Räder wirkend
FeststellbremseFederspeicher
Am Getriebeausgang auf eine Bremsscheibe wirkend
DauerbremseHydrostat


Diverses
Tankinhalt1 Tank Stahl zu 210 Liter Diesel
Unter Fahrzeugaufstieg rechts am Rahmenlängsträger
1 Tank Stahl zu 230 Liter Hydrauliköl
Im Fahrzeugheck
Anhängelastkg
SeilwindeKeine
Höchstgeschwindigkeit35,0 km/h Strassengang Fahrstufe II
11,5 km/h Strassengang Fahrstufe I
12,0 km/h Arbeitsgang Fahrstufe II
4,00 km/h Arbeitsgang Fahrstufe I
Elektrische Anlage24 Volt
2 Batterien à  12 Volt 100 Ah
Minuspol an Masse
Unter Fahrzeugaufstieg links
Sitzplätze1 Person
Anzahl Fahrzeuge26 Fahrzeuge
Im TruppeneinsatzAb 2006
BemerkungenAnbaugeräte
Ladeschaufel 2m³

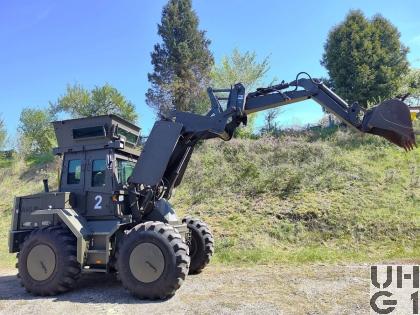

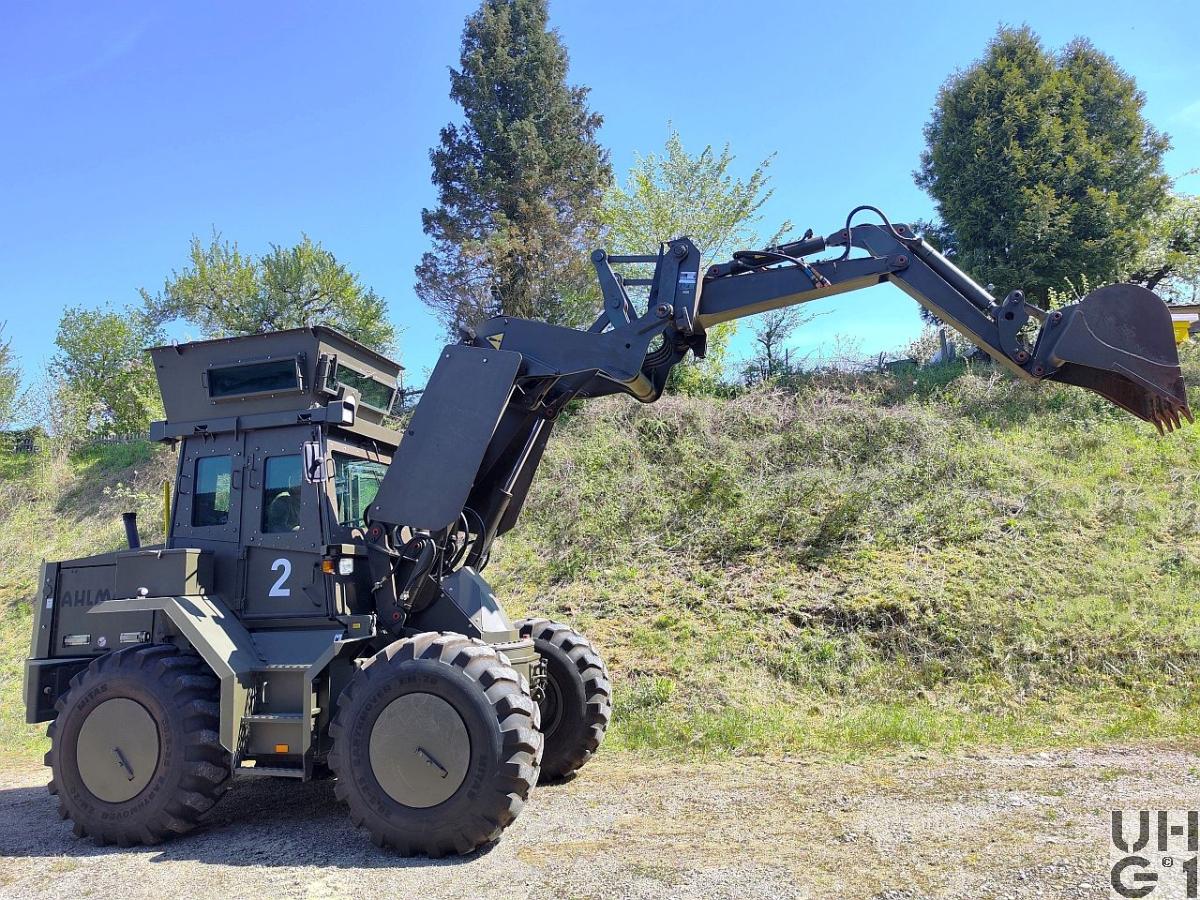

Frontbagger mit Tieflöffel
Schwenklader

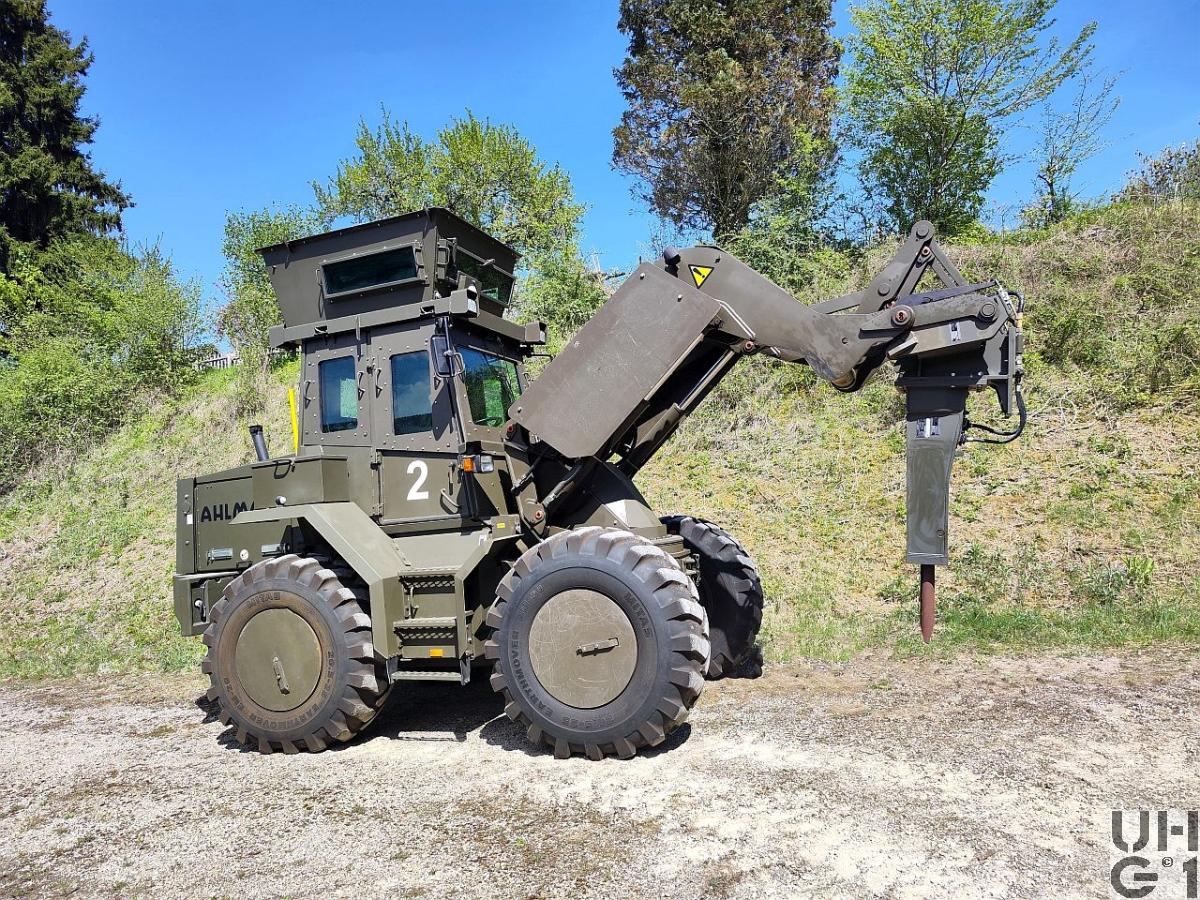

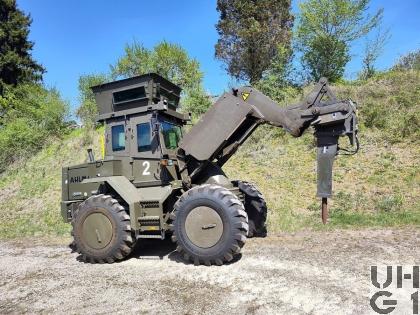

Hydraulikhammer Krupp HM 350 V

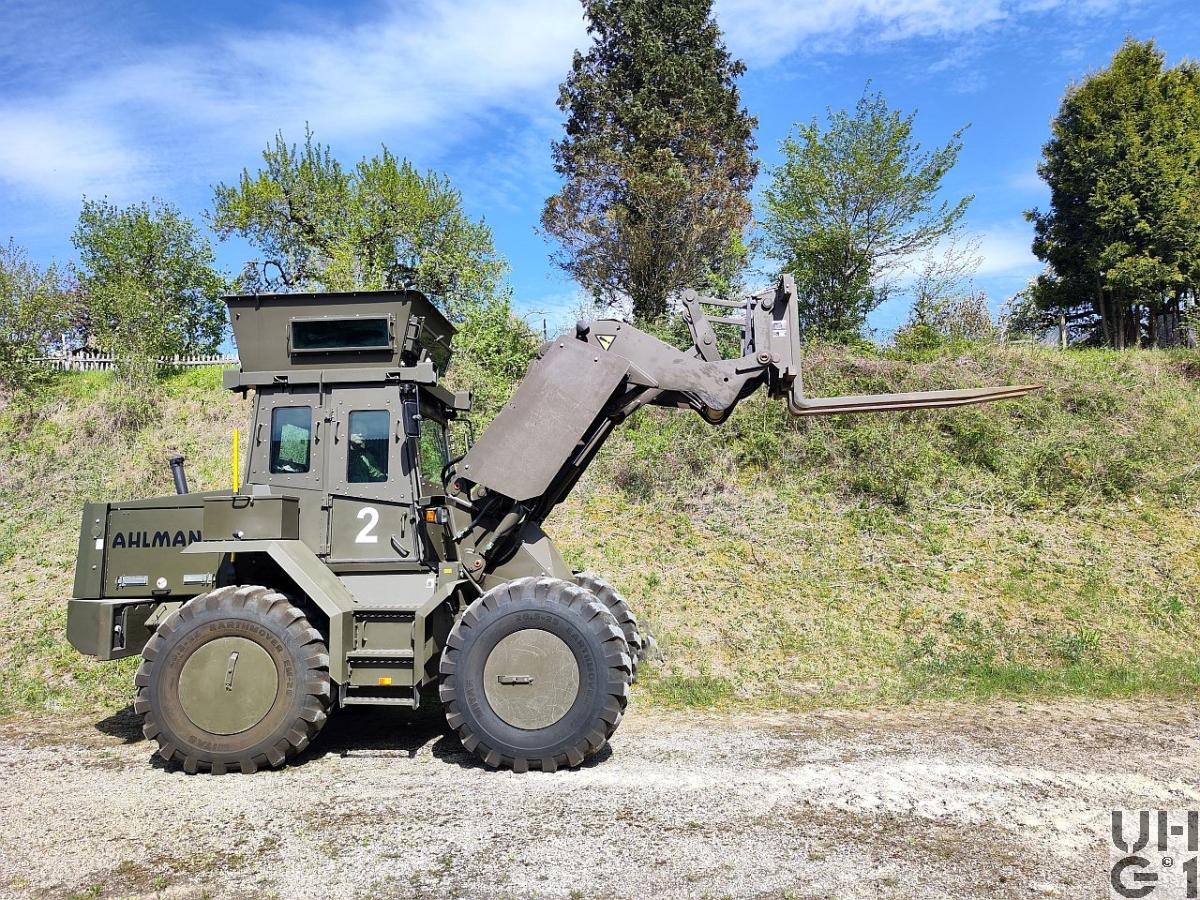

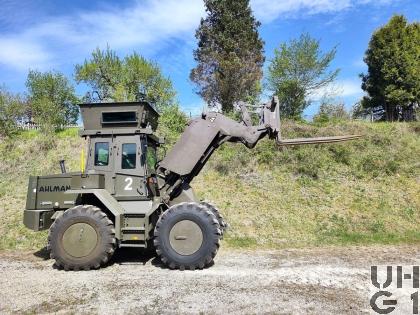

Hubgabel

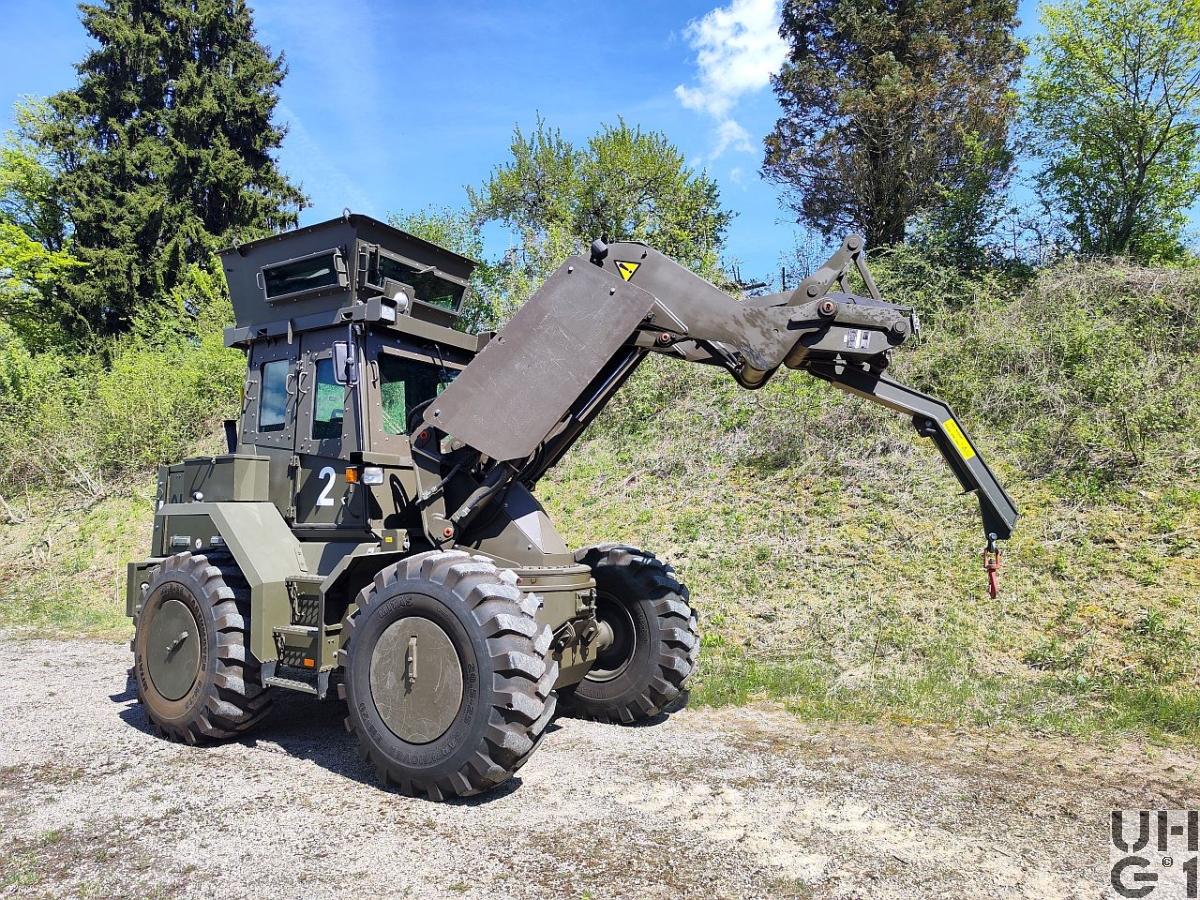

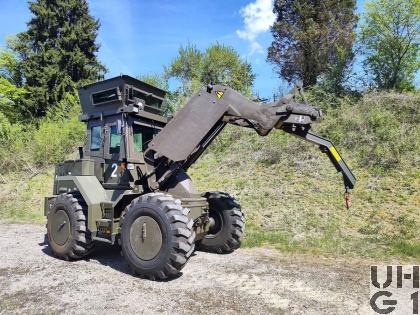

Hubarm mit Lasthaken
Planiermesser
Pistenräumer

Fahrzeug kann umgebaut werden zum Pistenräumwagen für mechanisches Räumen von dynamisch oberflächenverlegten Minen
