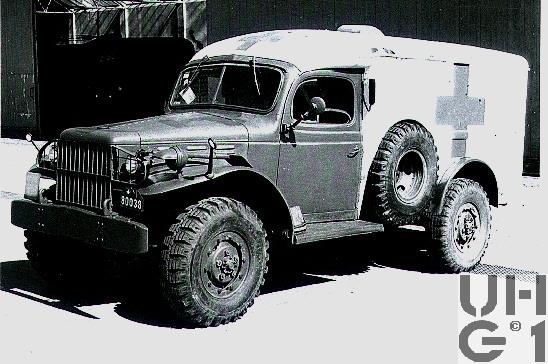

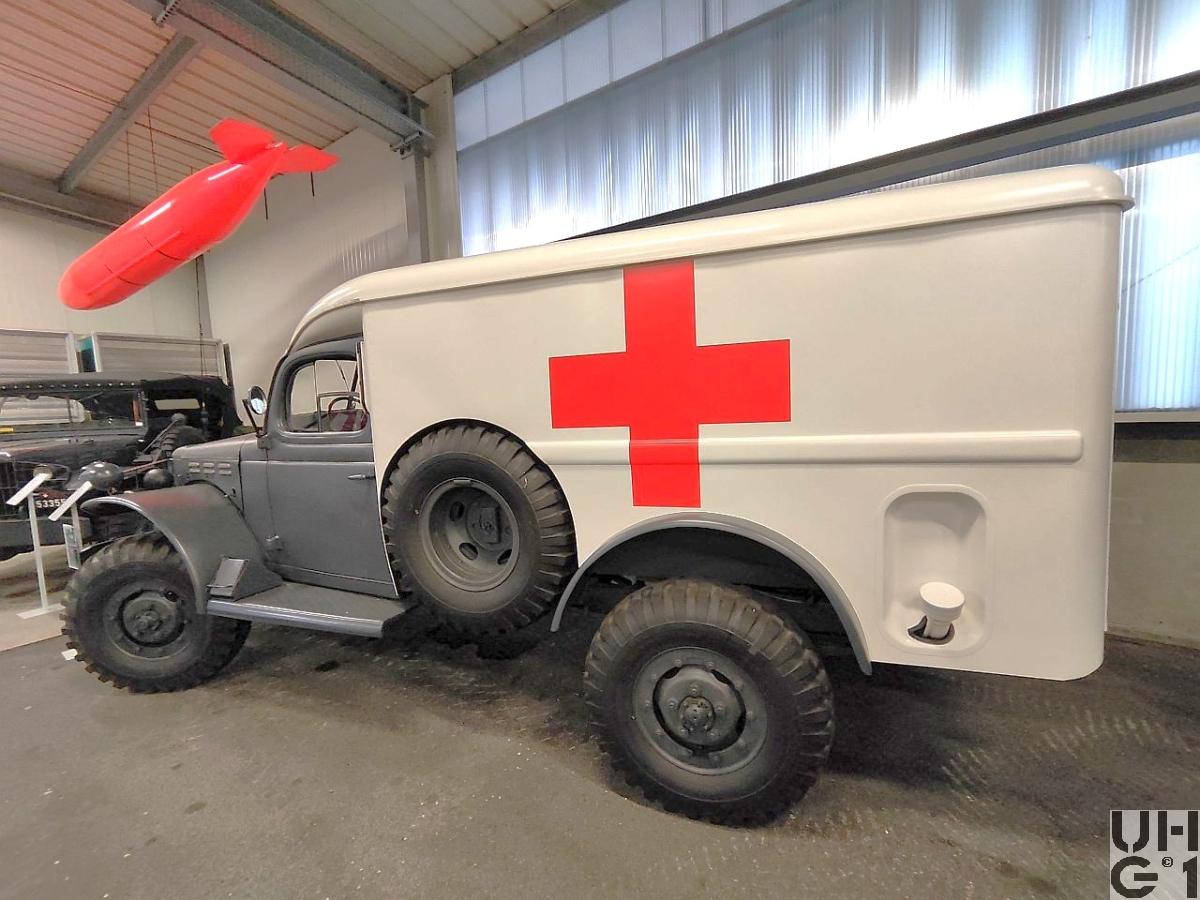

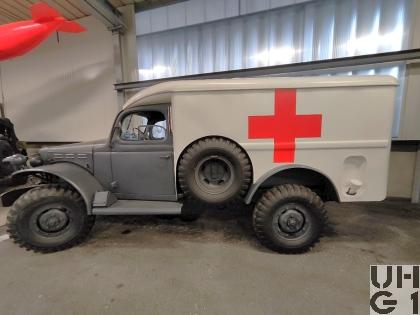

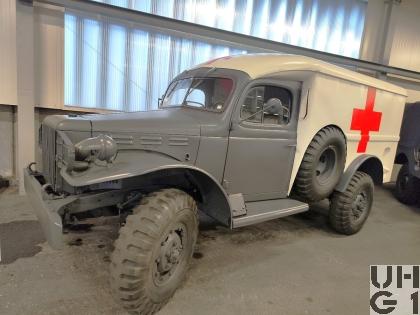

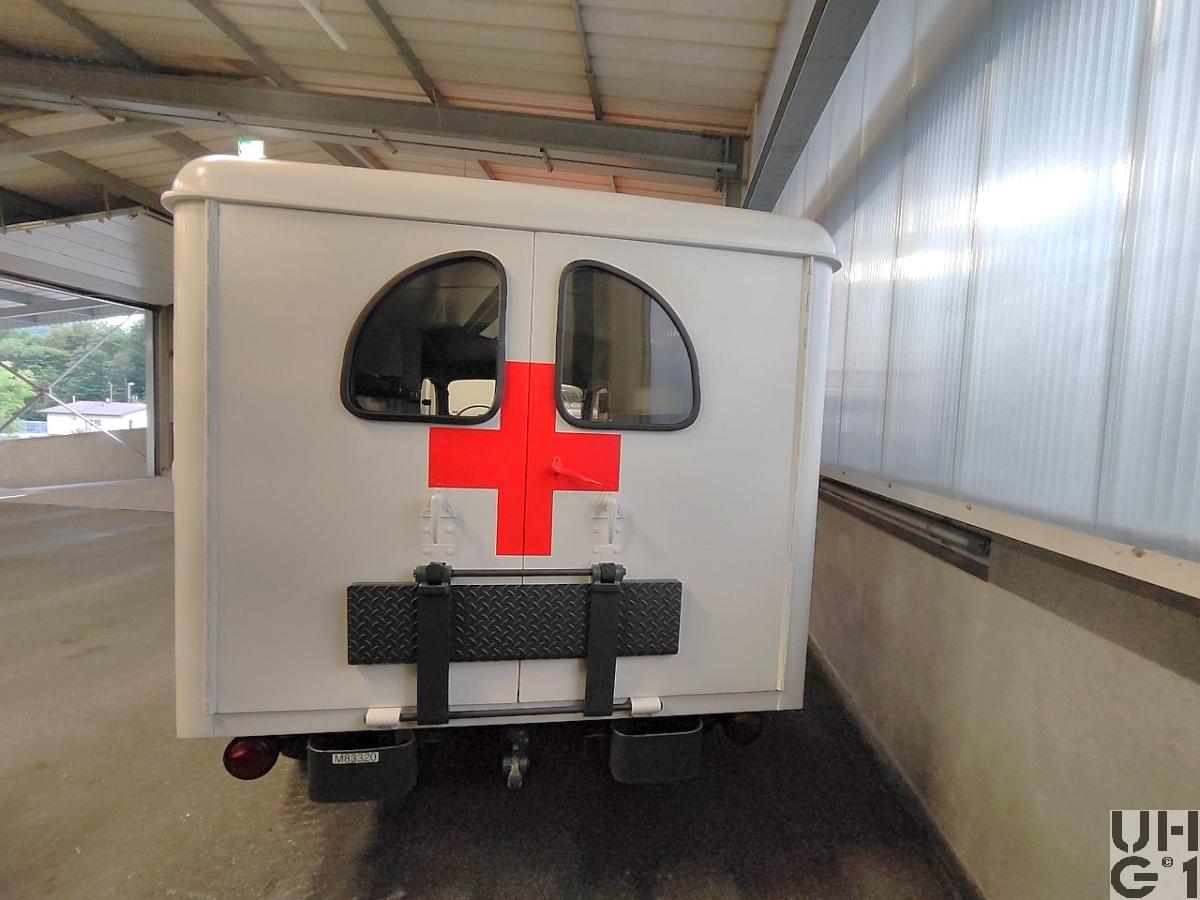

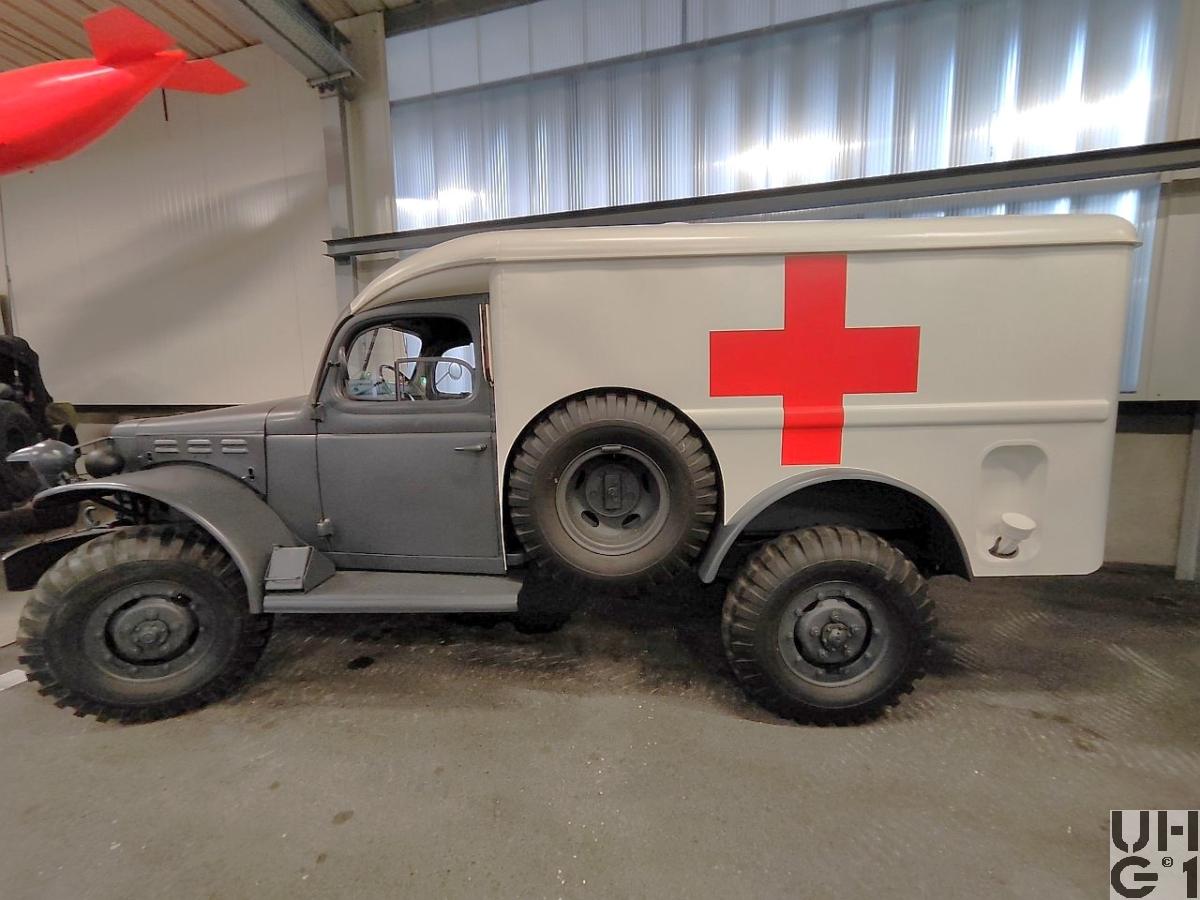

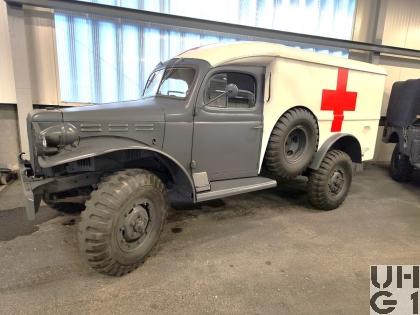

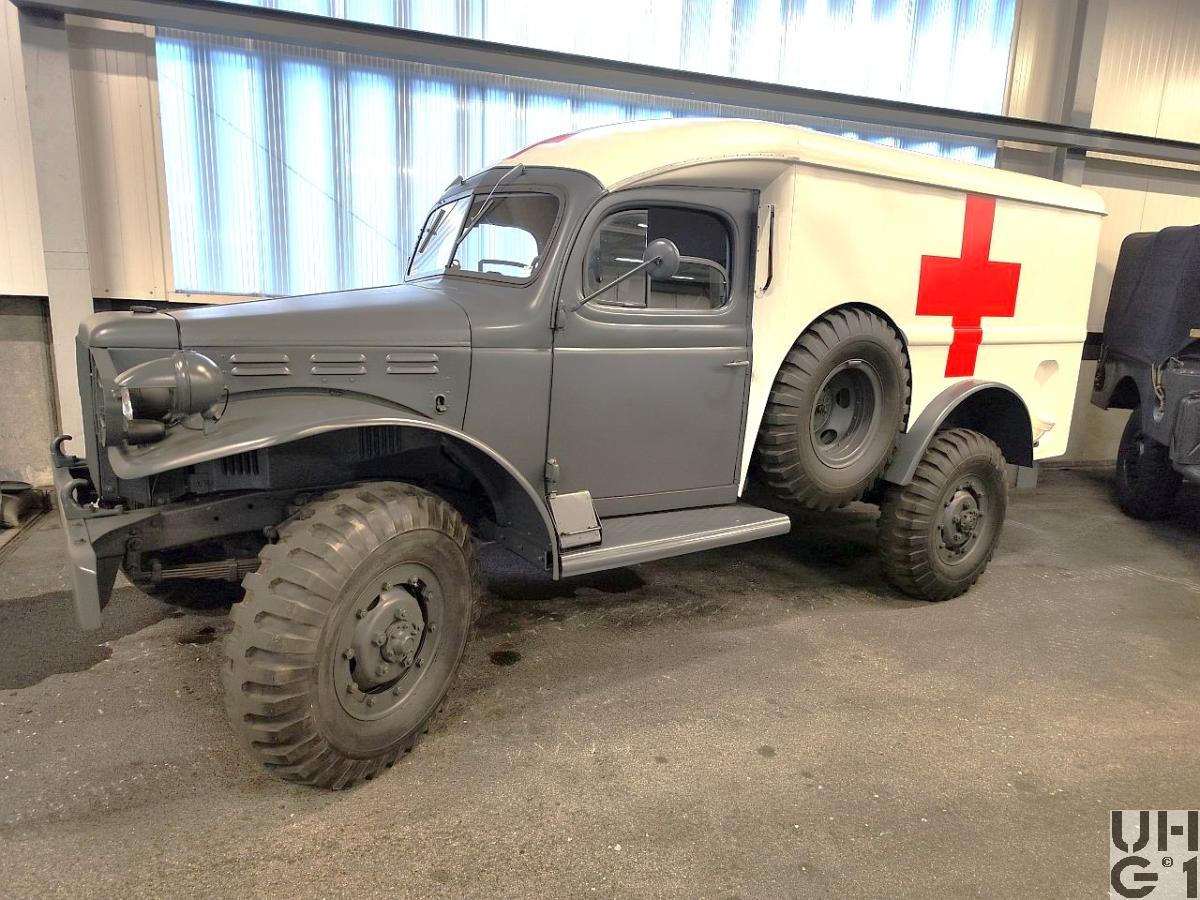

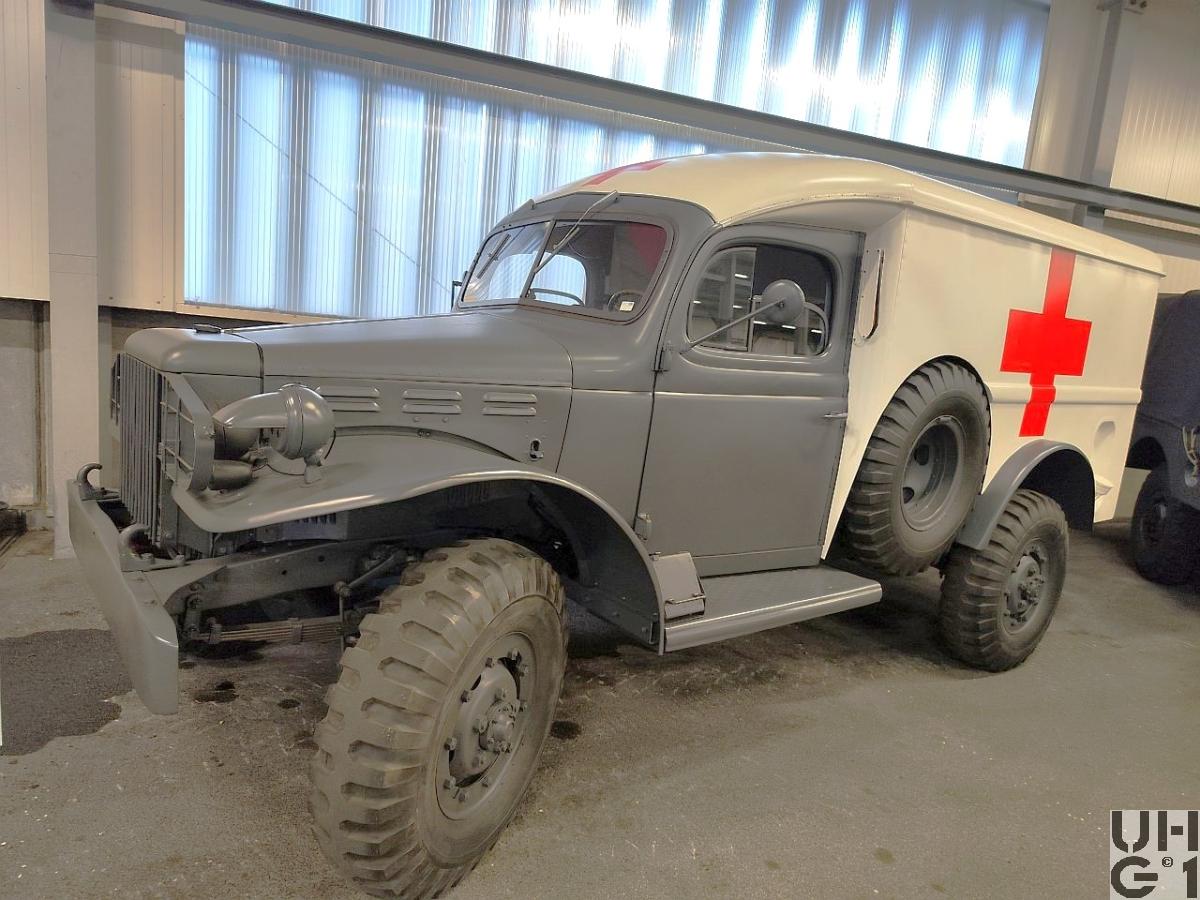

Dodge WC 54, Sanitätswagen 0,8 t 4x4 (G502)

Dodge WC 54, Sanitätswagen 0,8 t 4x4


Abmessungen
Länge4'940 mm Fahrzeug
2'600 mm Laderaum
610 mm Ãœberhang vorne
1'315 mm Ãœberhang hinten
43° Überhangwinkel vorne
23° Überhangwinkel hinten
Breite1'980 mm Fahrzeug
1'210 mm Laderaum
1'645 mm Spurweite vorne
1'645 mm Spurweite hinten
Höhe2'300 mm Fahrzeug
1'319 mm Laderaum
275 mm Bodenfreiheit
275 mm Bauchfreiheit
Leergewicht2'850 kg Fahrzeug
Nutzlast800 kg Fahrzeug
Gesamtgewicht3'650 kg Fahrzeug
1'495 kg Max. Achslast vorne
2'155 kg Max. Achslast hinten
Radstand3'075 mm
Wendekreis13'900 mm bei Hinterradantrieb
14'130 mm bei Allradantrieb


Motor
TypDodge
Typ T 214
Zylinder6 Zylinder Reihenmotor
Viertakt
Vergaser
Hersteller Zenith
Typ 29 BBW-12R
Hersteller Carter
Typ ETW 1
Fallstromvergaser mit Chokeklappe
KühlsystemFlüssigkeitskühlsystem
Anzahl Ventile2 Ventile pro Zylinder
Stehende Ventile von seitlicher Nockenwelle über Stössel und Stösselstangen betätigt
Bohrung82,550 mm
Hub117,48 mm
Hubraum3'772 cm³
Verdichtung6,7:1
TreibstoffBenzin
PS/kW93 PS / 68,60 kW (SAE) bei 3'200 U/min
Drehmoment244 Nm bei 1'200 U/min


Kraftübertragung
GetriebeHauptgetriebe
Hersteller New Process
Typ 38640
Mechanisches Schubrad Wechselgetriebe
4 Vorwärtsgänge
1 Rückwärtsgang
Stockschaltung
Übersetzung
1. Gang 6,40:1
2. Gang 3,09:1
3. Gang 1,69:1
4. Gang 1,00:1
R. Gang 7,82:1

Verteilergetriebe
Hersteller New Process
Typ 38610
Mechanisches Verteilergetriebe
Vorderradantrieb ausschaltbar
Separater Schalthebel
Übersetzung 5,83:1

Bedienung der Schaltung
Schalthebel Weiss: Hauptgetriebe
Schalthebel Grün: Vorderradantrieb
KupplungEinscheiben Trockenkupplung
Mechanisch über Gestänge betätigt
Druckplatte
Hersteller Borg und Beck
Typ 919
Kupplungsscheibe
Hersteller Borg und Beck
Typ 11261
Durchmesser 254 mm
AntriebHinterradantrieb
Vorderradantrieb mechanisch zuschaltbar
AchsenVorne
Hersteller Dodge
Starrachse
Antriebsachse mit Hypoidantrieb und einfacher Rücksetzung
Ãœbersetzung 4,89:1
Halbelliptische Längsblattfedern
Hydraulische Hebelstossdämpfer
Bereifung 9.00 - 16, 8 Ply
Einfachbereifung
Hinten
Hersteller Dodge
Starrachse
Antriebsachse mit Hypoidantrieb und einfacher Rücksetzung
Ãœbersetzung 4,89:1
Halbelliptische Längsblattfedern
Hydraulische Hebelstossdämpfer
Bereifung 9.00 - 16, 8 Ply
Einfachbereifung


Bremsen
BetriebsbremseHydraulische Einkreis Bremsanlage
Auf alle Räder wirkend
Trommelbremsen vorne
Trommelbremsen hinten
FeststellbremseMechanische Aussenbandbremse
Auf Kardanwelle wirkend
DauerbremseKeine


Diverses
Tankinhalt1 Tank Stahl zu 113,56 Liter Benzin
Hinten zwischen den Längsträgern
Anhängelast2'000 kg
SeilwindeKeine
Höchstgeschwindigkeit88 km/h
14 km/h im kleinsten Gang
Elektrische Anlage6 Volt
1 Batterie 6 Volt 116 Ah
Links unter der Motorhaube
Minus Pol an Masse
Anlasserbetätigung durch Fussschalter
Sitzplätze2 Personen in der Kabine
4 liegende Patienten oder 8 sitzende Patienten im Aufbau
Anzahl Fahrzeuge49 Fahrzeuge
Im TruppeneinsatzAb 1947
BemerkungenM+Nummern
M+80000 bis M+80048

Aufbau
WAYNE WORKS All-Steel Bodies Richmond, Indiana

4 liegende Verwundete oder
8 sitzende Verwundete

Es wurden zwischen 1942 bis 1944 total 26'002 Stück
Dodge WC 54 hergestellt
9'899   Fahrzeuge 1942
13'156 Fahrzeuge 1943
2'947   Fahrzeuge 1944
