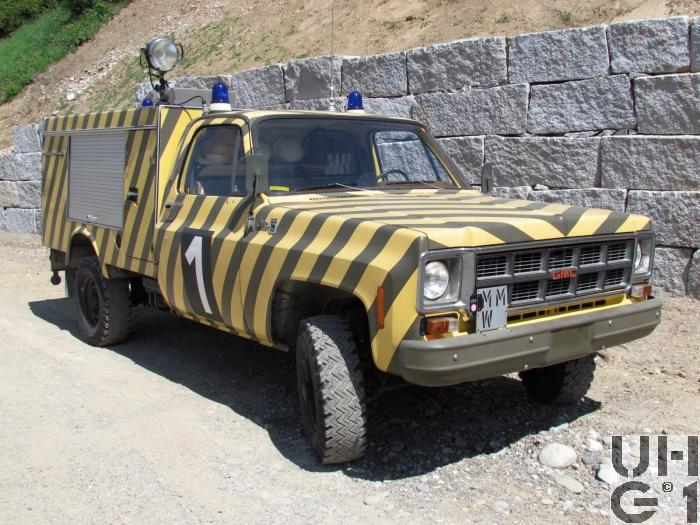

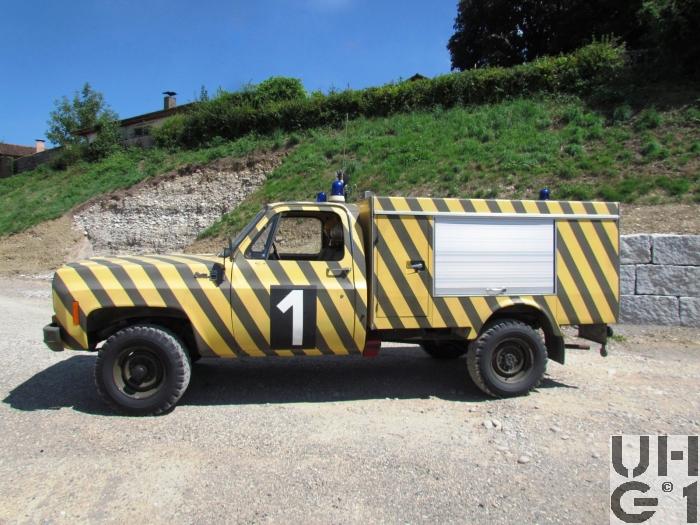

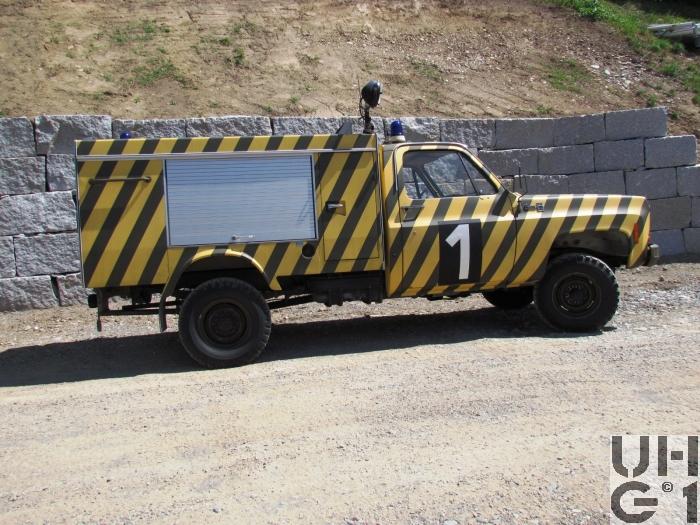

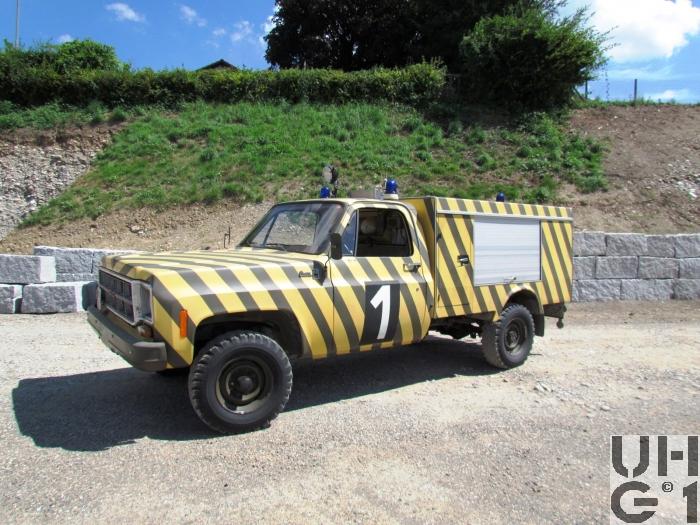

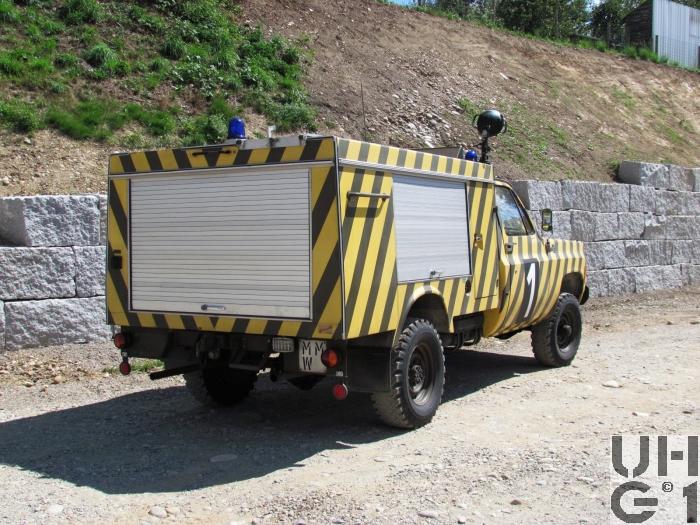

GMC K 3500 Löschw 79, L-Wasser 190 lt / Pulver 200 kg sch gl 4x4

GMC K 3500  Löschw 79, L-Wasser 190 lt / Pulver 200 kg sch gl 4x4 GMC K 3500  Löschw 79, L-Wasser 190 lt / Pulver 200 kg sch gl 4x4 GMC K 3500  Löschw 79, L-Wasser 190 lt / Pulver 200 kg sch gl 4x4 GMC K 3500  Löschw 79, L-Wasser 190 lt / Pulver 200 kg sch gl 4x4 GMC K 3500  Löschw 79, L-Wasser 190 lt / Pulver 200 kg sch gl 4x4



Abmessungen
Länge5430 mm Fahrzeug
Breite2030 mm Fahrzeug
1750 mm Spurweite vorne
1750 mm Spurweite hinten
Höhe2350 mm Fahrzeug
2940 mm Fahrzeug mit Funkantenne
Leergewicht3600 kg Fahrzeug
Nutzlast300 kg Fahrzeug
Gesamtgewicht3900 kg Fahrzeug
Radstand3340 mm
Wendekreis16300 mm


Motor
TypGMC
Typ 400 4-BBL V8
Zylinder8 Zylinder V 90° Motor
Viertakt
Vergaser Rochester M4MV
KühlsystemFlüssigkeitskühlsystem
Anzahl Ventile2 Ventile pro Zylinder
Hängende Ventile von unten liegender Nockenwelle über Stössel, Stösselstangen und Kipphebel betätigt
Bohrung104,77 mm
Hub95,250 mm
Hubraum6567 cm³
Verdichtung8,50:1
TreibstoffBenzin
PS/kW175 PS / 128,71 kW bei 3600 U/min
Drehmoment412 Nm bei 2800 U/min


Kraftübertragung
GetriebeHauptgetriebe
THM 400
Turbo-Hydro-Matic
3 Stufen Automat
3 Vorwärtsgänge
1 Rückwärtsgang
Verteilergetriebe
New Process
Typ 203
Zweistufiges Zwischengetriebe mit Differentialsperre
Übersetzung
1,00:1 Strassengang
2,00:1 Geländegang
Geländegang und Allradantrieb mechanisch schaltbar, unsynchronisiert
KupplungDrehmomentwandler
AntriebAllradantrieb permanent
AchsenVorne
Starrachse
Antriebsachse mit einfacher Rücksetzung
Übersetzung 4,10:1
Halbelliptische Längsblattfedern
Hydraulische Teleskopstossdämpfer
Stabilisator
Bereifung 9.50 - 16,5 LT, 4 Ply
Einfachbereifung
Hinten
Starrachse
Antriebsachse mit einfacher Rücksetzung
Übersetzung 4,10:1
Schlupfbegrenzungsdifferential
Typ Eaton-Looking Differential G80
Halbelliptische Längsblattfedern
Hydraulische Teleskopstossdämpfer
Bereifung 9.50 - 16,5 LT, 4 Ply
Einfachbereifung


Bremsen
BetriebsbremseHydraulische Zweikreisbremsanlage
Auf alle Räder wirkend
Scheibenbremsen vorne
Trommelbremsen hinten
FeststellbremseMechanisch über Seilzug
Auf Hinterräder wirkend
DauerbremseKeine


Diverses
Tankinhalt1 Tank zu 76 Liter Benzin
Im Fahrzeugheck
Anhängelast3500 kg gebremst
750 kg ungebremst
SeilwindeKeine
Höchstgeschwindigkeit140 km/h
Elektrische Anlage12 Volt
1 Batterie 12 Volt 80 Ah
Minus Pol an Masse
Im Motorraum
Sitzplätze3 Personen
Anzahl Fahrzeuge20 Stück
Im Truppeneinsatz1979 bis 2005
BemerkungenAufbau
Brändle Wil
K+W Thun

Beschreibung
Das Fahrzeug ist ein Rettungs- und Löschwagen mit einer kombinierten Pulver / LIGHT-WATER Löschanlage P200 / LW190
Die komplette Löschanlage ist auf einem Rahmen aufgebaut und im Wagen befestigt

Löschanlage
Länge: 2270 mm
Breite: 970 mm
Höhe: 1120 mm
LIGHT-WATER: 190 Liter
Pulver: 200 kg Natriumbikarbonatspulver
Gewicht: 855 kg Einsatzbereit
Länge der Druckschläuche: 30 m
Wirksame Spritzdauer: 90 Sekunden
Wirkungsbereich: 3 - 15 m
