VW Transporter T3, Anlassw Tiger l 4x2

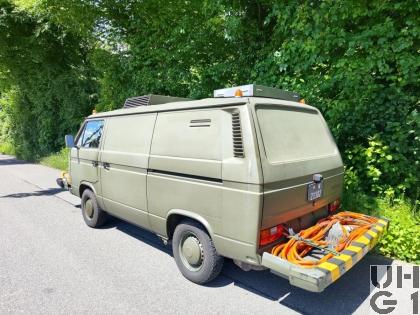

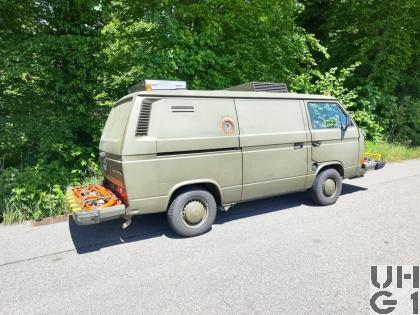

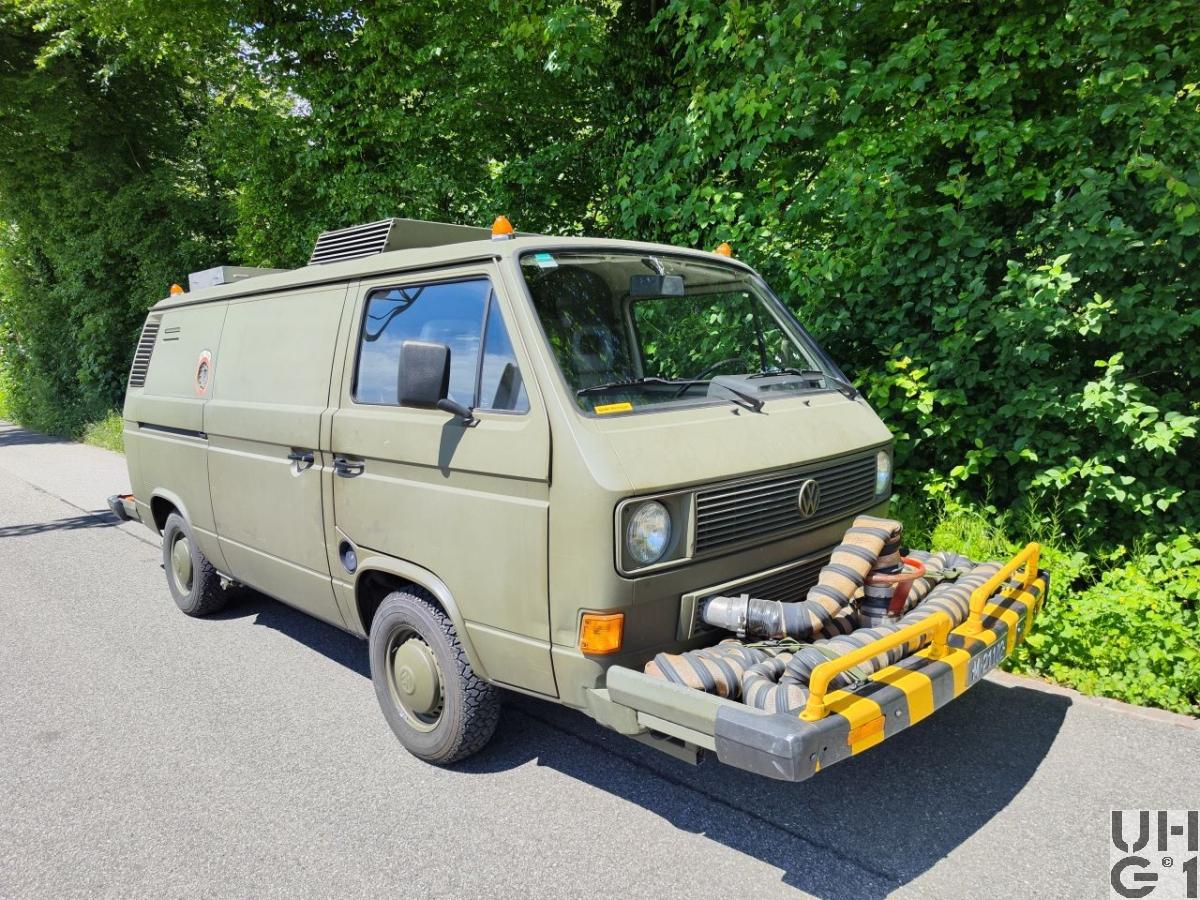

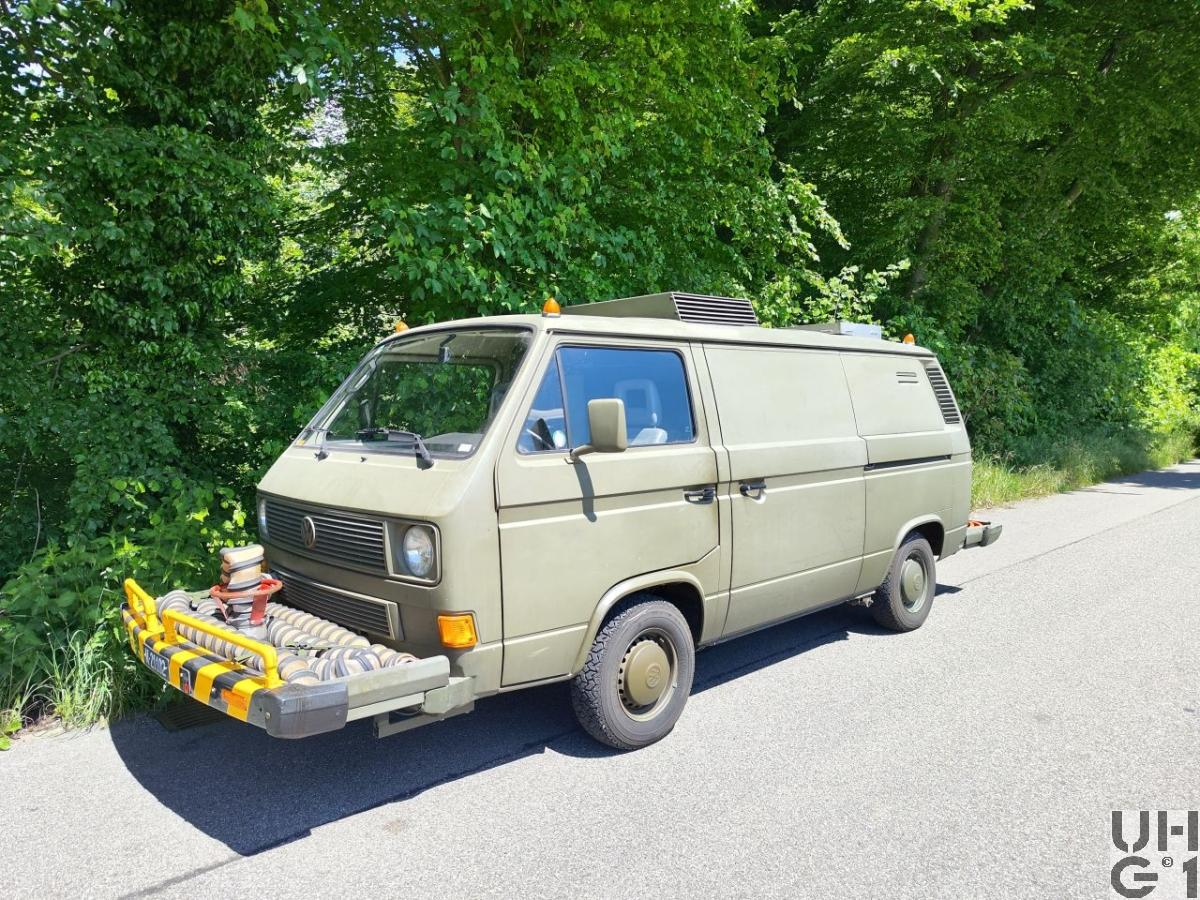

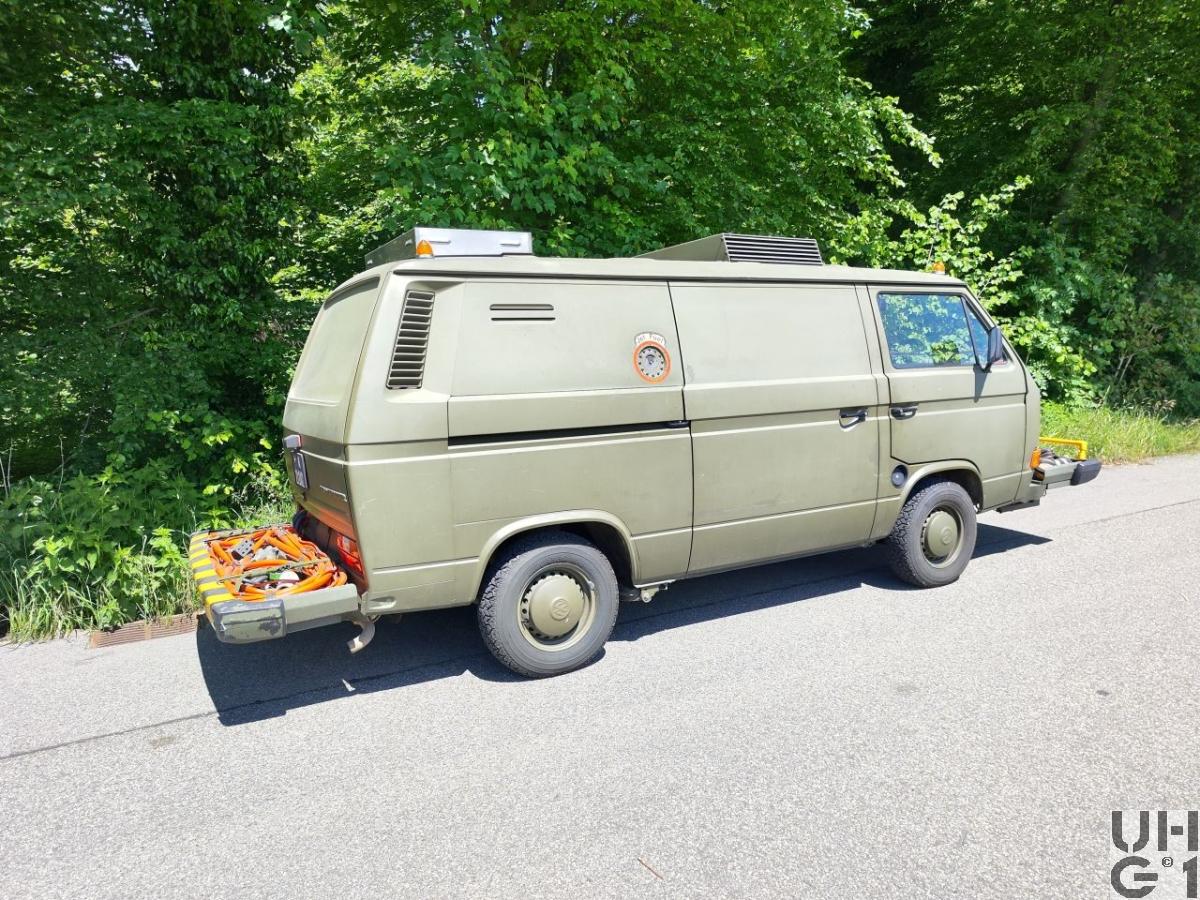

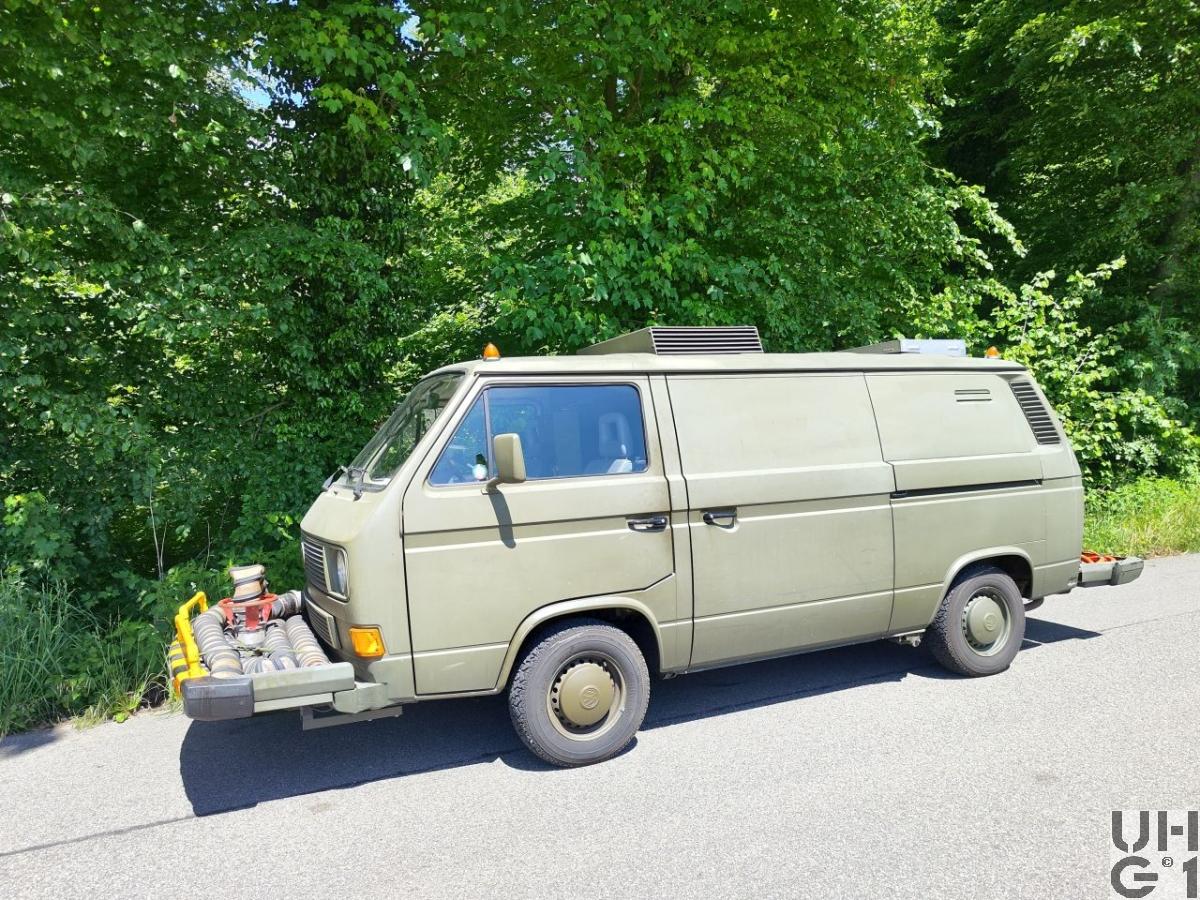

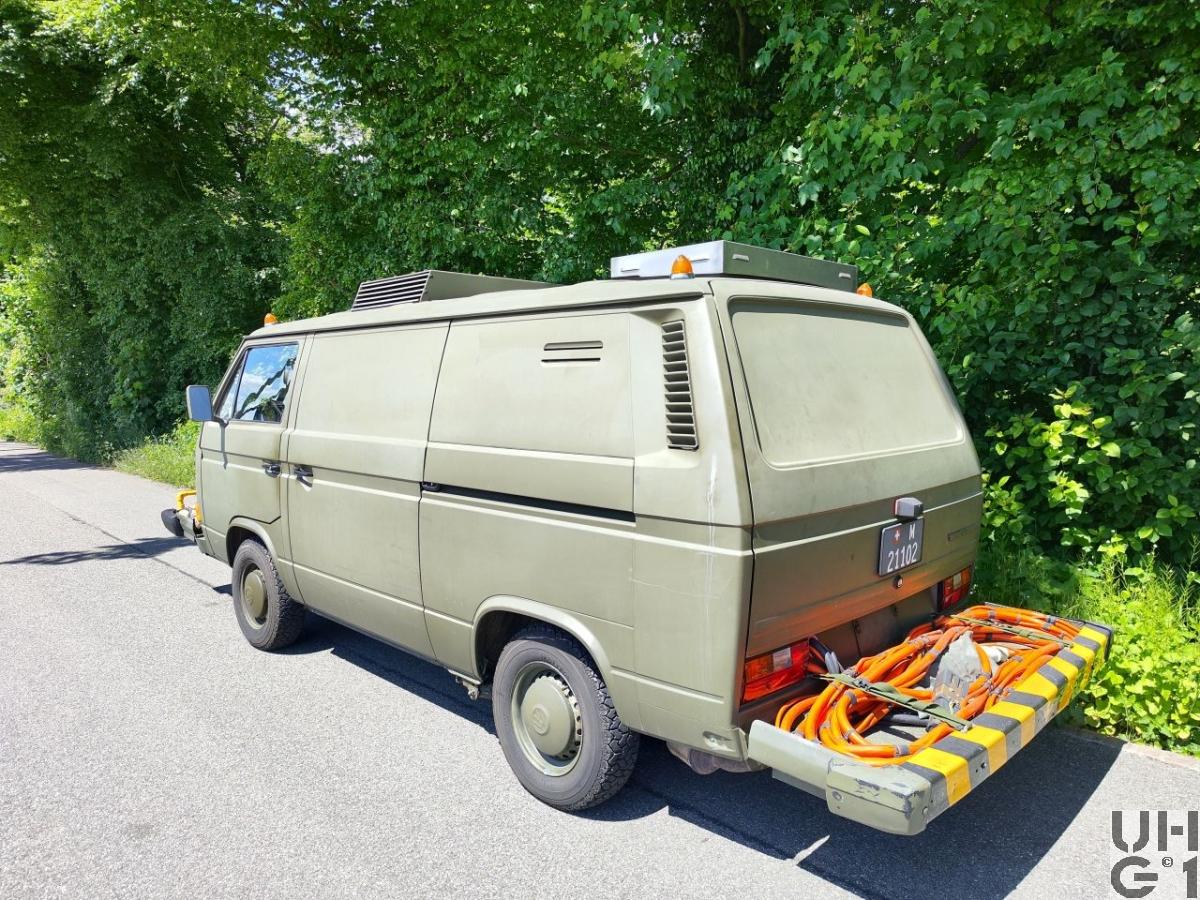

VW Transporter T3, Anlassw Tiger l 4x2 VW Transporter T3, Anlassw Tiger l 4x2 VW Transporter T3, Anlassw Tiger l 4x2, Bild Werner Schneider FMA VW Transporter T3, Anlassw Tiger l 4x2, Bild Werner Schneider FMA VW Transporter T3, Anlassw Tiger l 4x2, Bild Werner Schneider FMA


Abmessungen
Länge4'570 mm Fahrzeug
5'540 mm Fahrzeug mit Vorbau
Breite1'845 mm Fahrzeug
1'585 mm Spurweite vorne
1'570 mm Spurweite hinten
Höhe2'010 mm Fahrzeug über Ansaugkanal auf Dach
1'960 mm Fahrzeug über Ausblaskanal auf Dach
1'850 mm Fahrzeug über Dach
Leergewicht2'120 kg Fahrzeug
Nutzlast390 kg Fahrzeug
Gesamtgewicht2'510 kg Fahrzeug
1'200 kg Max. Achslast vorne
1'500 kg Max. Achslast hinten
Radstand2'460 mm
Wendekreis11'000 mm


Motor
TypVW
Typ MV
Zylinder4 Zylinder Boxermotor
Digital gesteuerte Einspritzanlage (Digifant)
KühlsystemFlüssigkeitskühlsystem
Anzahl Ventile2 Ventile pro Zylinder
Ventilsteuerung über hydraulische Ventilstössel, Stösselstangen und Kipphebel
Bohrung94 mm
Hub76 mm
Hubraum2'109 cm³
Verdichtung9,0:1
TreibstoffBenzin
PS/kW95 PS / 70 kW bei 4'800 U/min
Drehmoment160 Nm bei 2'800 U/min


Kraftübertragung
Getriebe5 Gang Getriebe

Getriebeübersetzung
1. Gang 4,111:1
2. Gang 2,130:1
3. Gang 1,476:1
4. Gang 1,023:1
5. Gang 0,850:1
R. Gang 3,666:1
KupplungEinscheiben Trockenkupplung
Hydraulisch betätigt
AntriebHinterradantrieb
AchsenVorne
Einzelradaufhängung
Doppelquerlenkerachse
Längsliegende Drehstabfedern
Teleskopstossdämpfer
Querstabilisator
Bereifung 205/65 R 15 C 100 T Einfachbereifung
Hinten
Einzelradaufhängung
Schräglenkerachse
Miniblock-Schraubenfedern
Teleskopstossdämpfer
Bereifung 205/65 R 15 C 100 T Einfachbereifung


Bremsen
BetriebsbremseHydraulische Zweikreis Bremsanlage
Auf alle Räder wirkend
Bremskraftverstärker
Bremsdruckminderer Druck- und Lastabhängig
Scheibenbremsen vorne, 282 mm Durchmesser
Scheibenbremsen hinten, 280 mm Durchmesser
ABS
FeststellbremseMechanisch über Seilzug
Auf Hinterräder wirkend
DauerbremseKeine


Diverses
Tankinhalt1 Tank Stahl zu 67 Liter
Hinter der Vorderachse
Anhängelast0 kg
SeilwindeKeine
Höchstgeschwindigkeit141 km/h
Elektrische Anlage12 Volt
1 Batterie 12 Volt 45 Ah
Minus Pol an Masse
Unter Beifahrersitz
Sitzplätze2 Personen
Anzahl Fahrzeuge4 Fahrzeuge
Im Truppeneinsatz1987 bis 2010
BemerkungenEinsatz
Starthilfe Fahrzeug für die Tiger-Flotte
