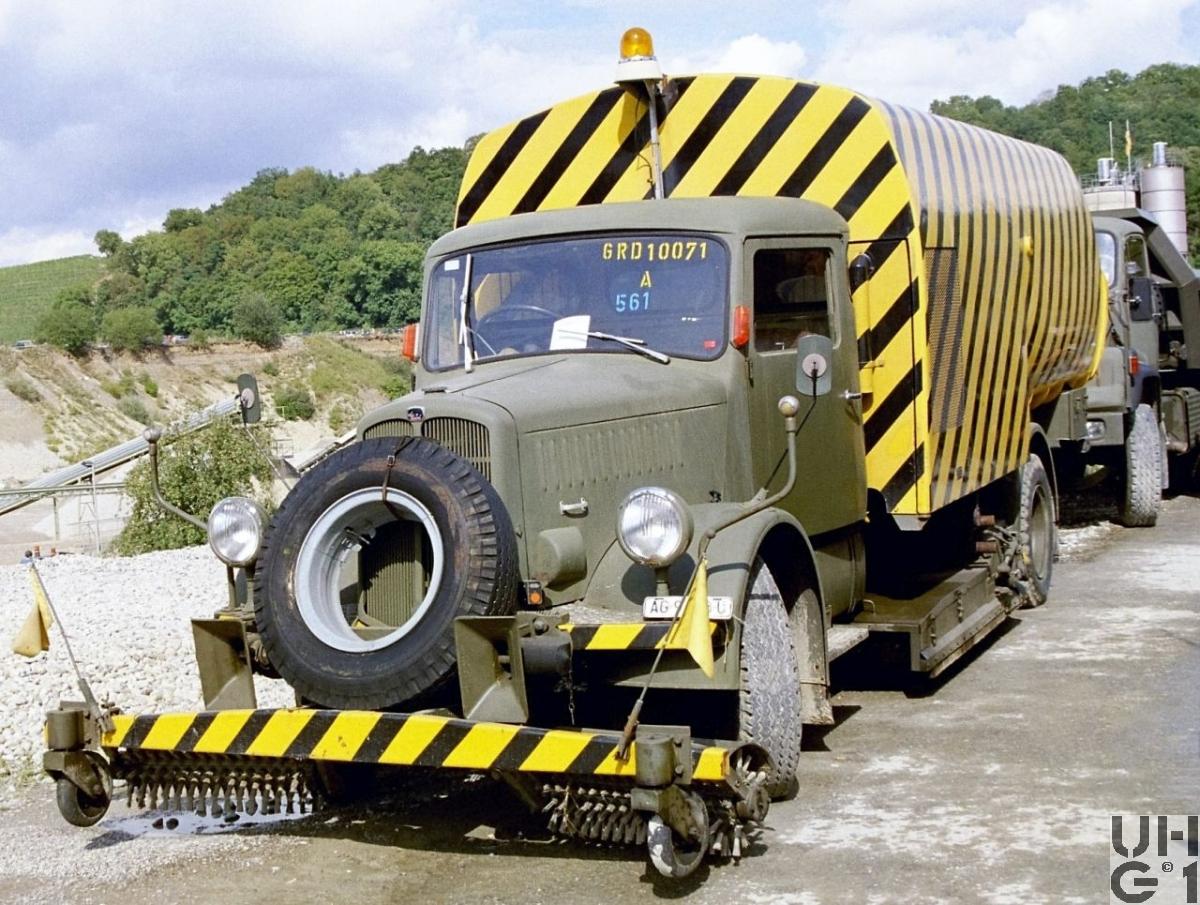

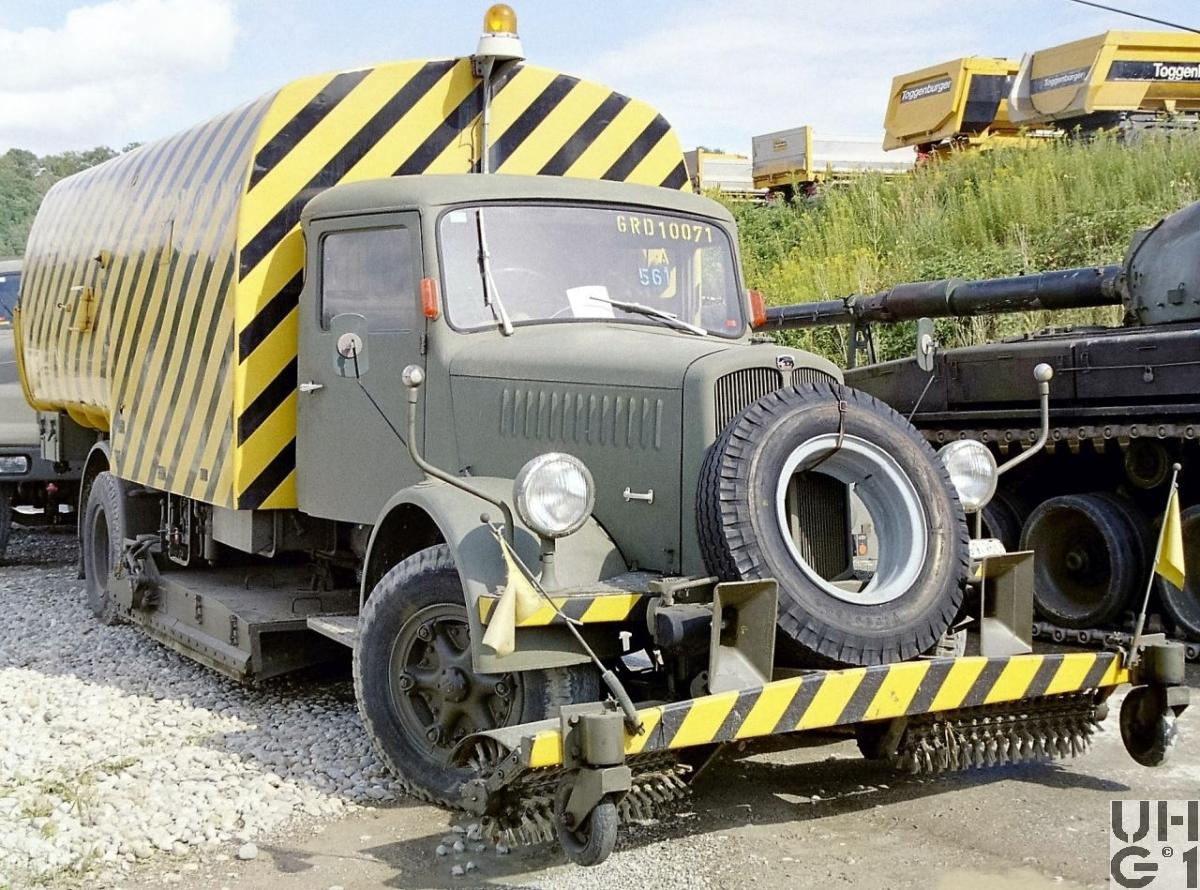

Berna 2U, Pistenreinigungsw sch 4x2

Berna 2U, Pistenreinigungsw sch 4x2 Berna 2U, Pistenreinigungsw sch 4x2 Berna 2U, Pistenreinigungsw sch 4x2 Berna 2U, Pistenreinigungsw sch 4x2 Berna 2U, Pistenreinigungsw sch 4x2


Abmessungen
Länge8'575 mm Fahrzeug
Breite2'600 mm Fahrzeug über Vorlaufbesen
Höhe3'300 mm Fahrzeug über Rundumleuchte
Leergewicht11'000 kg Fahrzeug
Nutzlast2'800 kg Fahrzeug für Betrieb Flugplatz
1'000 kg Fahrzeug für Betrieb Strasse
Gesamtgewicht13'800 kg Fahrzeug für Betrieb Flugplatz
12'000 kg Fahrzeug für Betrieb Strasse
Radstand5'000 mm
Wendekreis15'600 mm


Motor
TypSaurer
Typ CR2D
Zylinder4 Zylinder Reihenmotor
Viertakt
Direkteinspritzung
KühlsystemFlüssigkeitskühlsystem
Anzahl Ventile2 Ventile pro Zylinder
Hängende Ventile von seitlicher Nockenwelle über Stössel, Stösselstangen und Schwinghebel betätigt
Einlassventil mit Schirm
Bohrung115 mm
Hub140 mm
Hubraum5'820 cm³
Verdichtung17,45:1
TreibstoffDiesel
PS/kW80 PS / 58,80 kW bei 1'900 U/min
Drehmoment320 Nm bei 1'200 U/min


Kraftübertragung
Getriebe5 Gang Getriebe
3. bis 5. Gang synchronisiert
Gangverriegelung mittels Sperrklinken
KupplungEinscheiben Trockenplattenkupplung
Mechanisch betätigt
AntriebHinterradantrieb
AchsenVorne
Starrachse als Faustachse ausgebildet
Halbelliptische Längsblattfedern
Hydraulische Stossdämpfer, einstellbar
Bereifung 8.25 - 20 HD Super, 14 Ply
Einfachbereifung
Hinten
Starrachse
Antriebsachse mit doppelter Rücksetzung
Radantrieb über Differentialwellen
Halbelliptische Längsblattfedern
Bereifung 8.25 - 20 HD Super, 14 Ply
Doppelbereifung


Bremsen
BetriebsbremseHydraulische Bremsanlage
Auf alle Räder wirkend
Unterstützt durch Servo Druckluft
Trommelbremsen vorne
Trommelbremsen hinten
FeststellbremseMechanisch
Auf Hinterräder wirkend
DauerbremseAuspuffmotorbremse über Gestänge betätigt


Diverses
Tankinhalt1 Tank Stahl zu 160 Liter Diesel
1 Tank Stahl zu 150 Liter Hydraulikoel
Anhängelast4'000 kg
SeilwindeKeine
Höchstgeschwindigkeit71 km/h Grösste Fahrgeschwindigkeit
2,5 km/h kleinste Fahrgeschwindigkeit
Elektrische Anlage24 Volt
Sitzplätze3 Personen
Anzahl Fahrzeuge12 Fahrzeuge
Im Truppeneinsatz1959 bis 1998
BemerkungenEinsatz
Auf Flugplätzen zur Pistenreinigung
M+Nummern
M+20887 bis M+20898
Aufbau

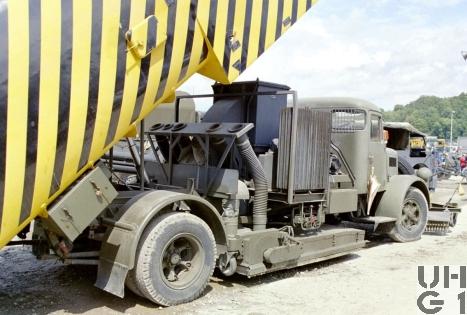

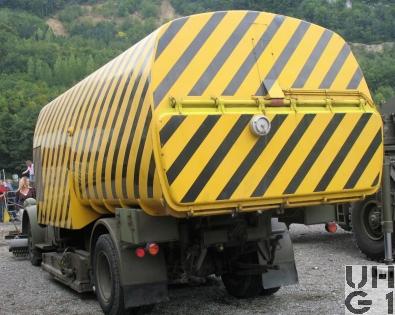

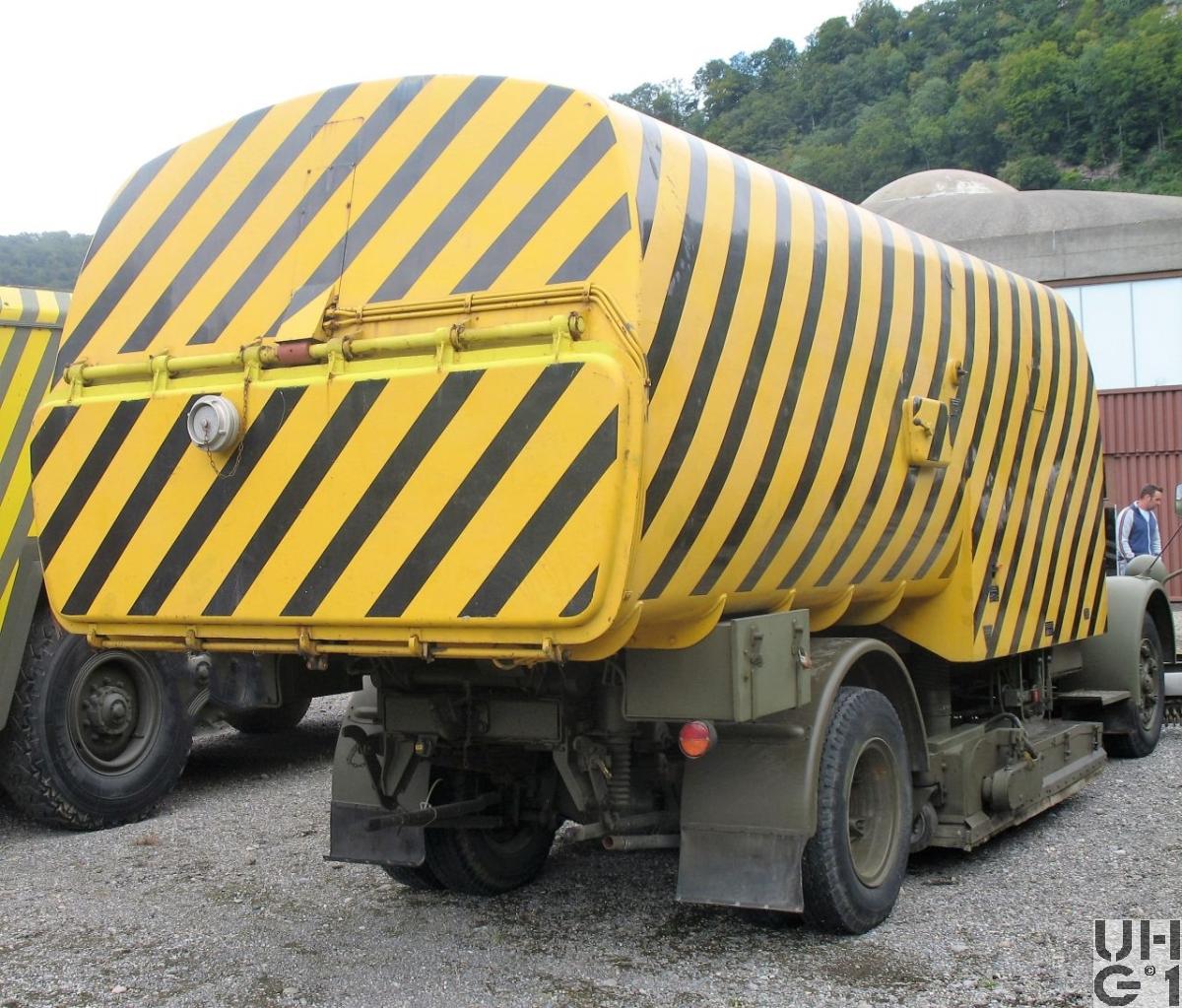

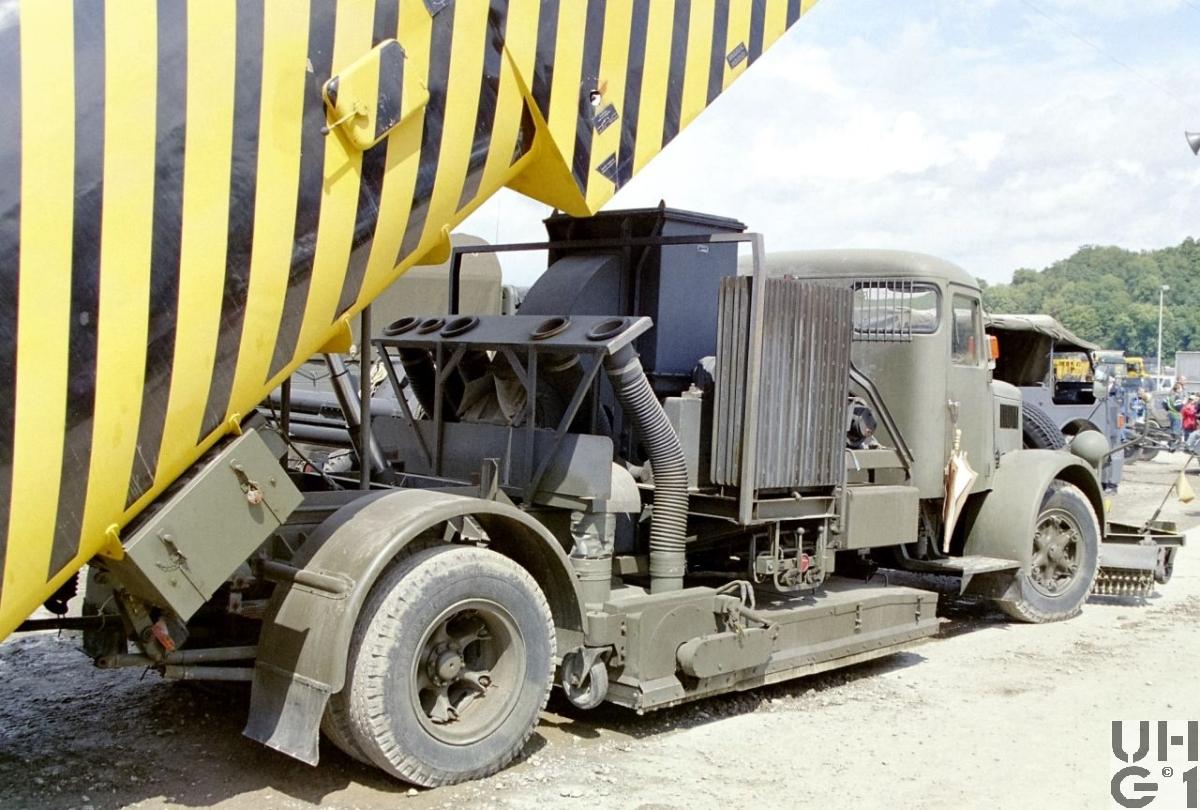

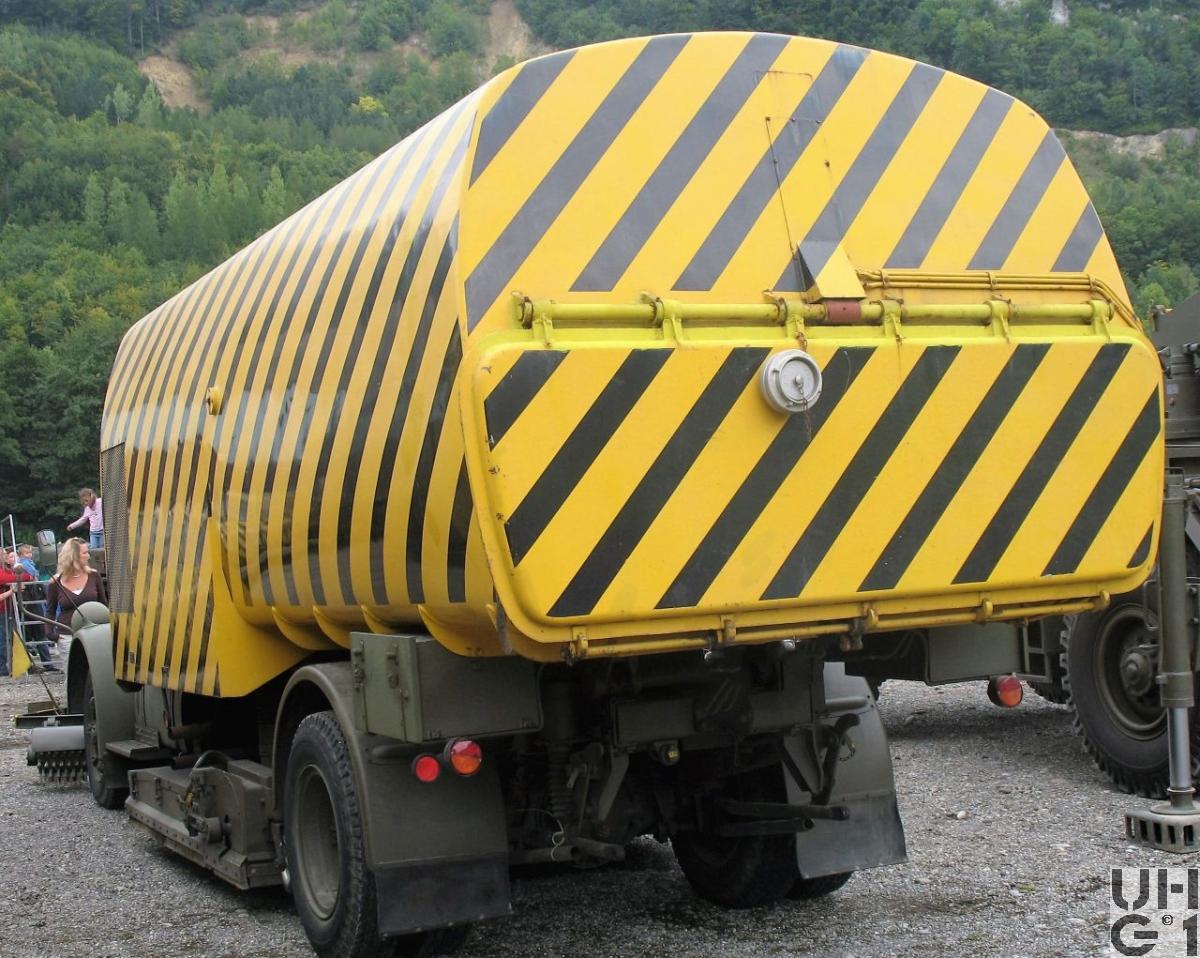

Schörling SV1 Kehrmaschine mit Kehrricht Kippbehälter

Fassungsvermögen Schmutzbehälter: Unrat 5,2 m³
                                                             Wasser 2,8 m³
