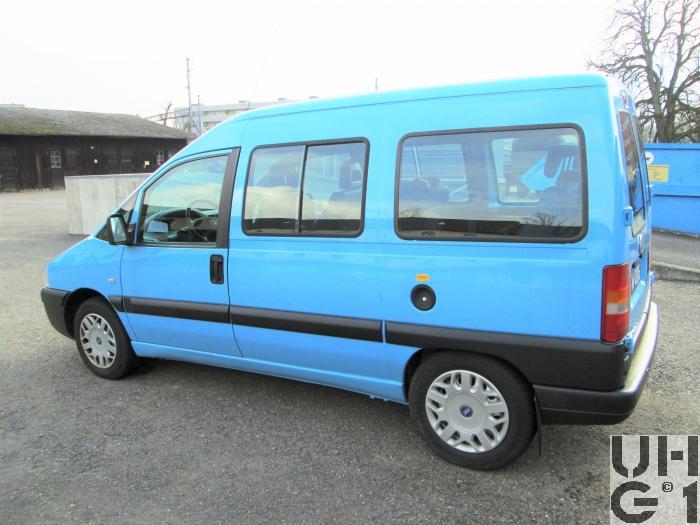

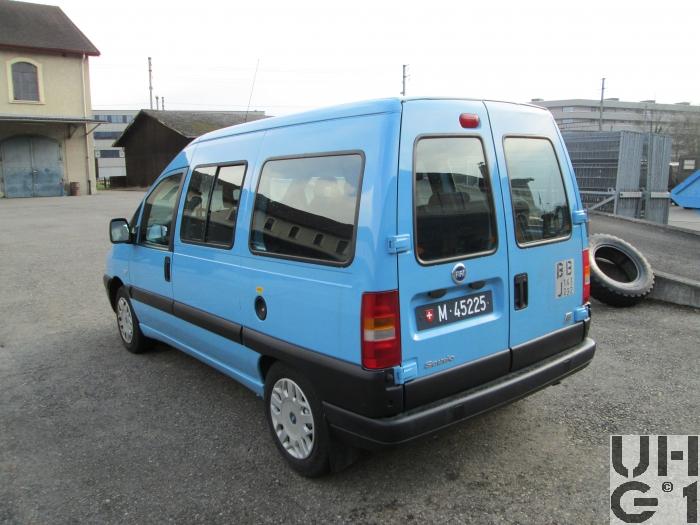

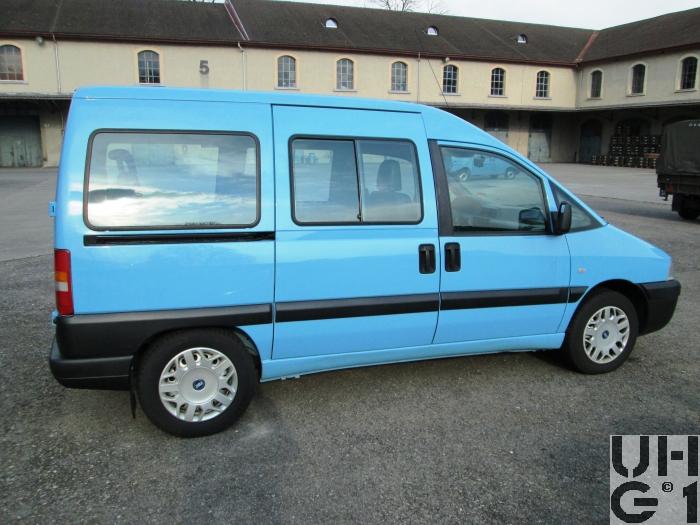

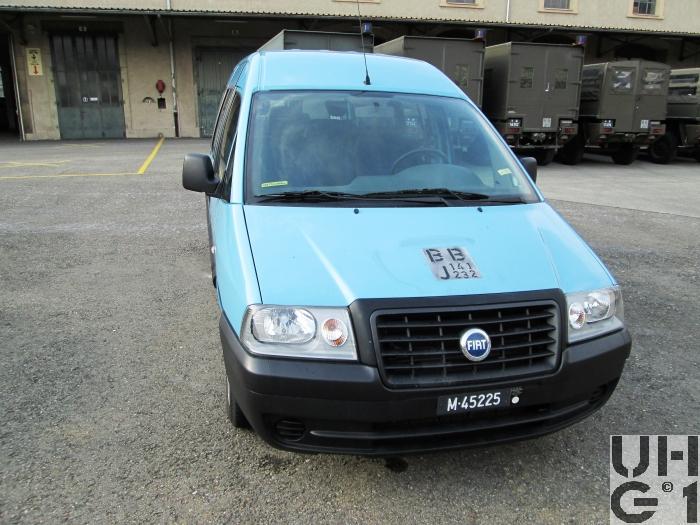

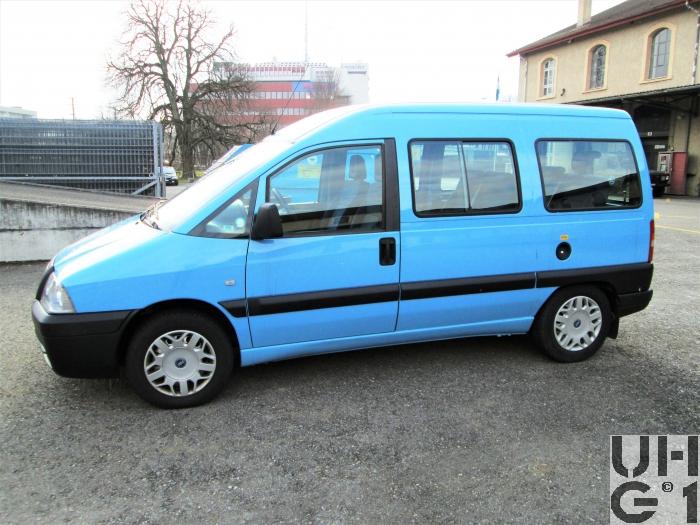

Fiat Scudo 2,0 JTD 4x2, Pw Kombi 7 Pl

Fiat Scudo 2,0 JTD 4x2, Pw Kombi 7 Pl Fiat Scudo 2,0 JTD 4x2, Pw Kombi 7 Pl Fiat Scudo 2,0 JTD 4x2, Pw Kombi 7 Pl Fiat Scudo 2,0 JTD 4x2, Pw Kombi 7 Pl Fiat Scudo 2,0 JTD 4x2, Pw Kombi 7 Pl


Abmessungen
Länge4522 mm Fahrzeug
919 mm Überhang vorne
779 mm Überhang hinten
Breite1844 mm Fahrzeug
1540 mm Spurweite vorne
1540 mm Spurweite hinten
855 mm Seitentüre
1360 mm Hecktüre
Höhe1940 mm Fahrzeug
1290 mm Seitentüre
1265 mm Hecktüre
490 mm Beladehöhe seitlich
585 mm Beladehöhe hinten
Leergewicht1580 kg Fahrzeug
Nutzlast705 kg Fahrzeug
Gesamtgewicht2285 kg Fahrzeug
Radstand2824 mm
Wendekreis12350 mm


Motor
TypFiat
Typ 2.0 JTD 8V 109 PS/CH
Zylinder4 Zylinder Reihenmotor
Viertakt
Direkteinspritzung
Common Rail
Elektronische Steuerung
Turbolader
Ladeluftkühlung
KühlsystemFlüssigkeitskühlsystem
Anzahl Ventile2 Ventile pro Zylinder
Hängende Ventile durch obenliegende Nockenwelle über Stössel und Kipphebel betätigt
Nockenwellenantrieb über Zahnriemen
Bohrung85 mm
Hub88 mm
Hubraum1997 cm³
Verdichtung17,6:1
TreibstoffDiesel
PS/kW109 PS / 80 kW bei 4000 U/min
Drehmoment250 Nm bei 1750 U/min


Kraftübertragung
GetriebeMechanisches Zahnrad Wechselgetriebe
Synchronisiert
5 Vorwärtsgänge
1 Rückwärtsgang
Übersetzung
1. Gang 3,417:1
2. Gang 1,783:1
3. Gang 1,121:1
4. Gang 0,795:1
5. Gang 0,608:1
R-Gang 3,154:1
KupplungEinscheiben Trockenkupplung
Hydraulisch betätigt
AntriebVorderräder
AchsenVorne
Einzelradaufhängung Typ McPherson
Schraubenfedern
Hydraulische Teleskopstossdämpfer
Torsionsstabilisator
Bereifung 205 / 65 R 15 T
Einfachbereifung
Hinten
Torsionsachse
Längslenker
Querstreben
Hydraulische Teleskopstossdämpfer
Bereifung 205 / 65 R 15 T
Einfachbereifung


Bremsen
BetriebsbremseHydraulische Zweikreis Bremsanlage mit Unterdruckverstärker
Auf alle Räder wirkend
Vorne Scheibenbremsen 285 mm Durchmesser
Hinten Trommelbremsen 255 mm Durchmesser
FeststellbremseMechanisch über Seilzug
Auf Hinterräder wirkend
DauerbremseKeine


Diverses
Tankinhalt1 Tank zu 80 Liter Diesel
Hinten über der Hinterachse
Anhängelast1300 kg gebremst
750 kg ungebremst
60 kg Stützlast
SeilwindeKeine
Höchstgeschwindigkeit160 km/h
Elektrische Anlage12 Volt
1 Batterie 12 Volt 60 Ah
Minus Pol an Masse
Im Motorraum
Sitzplätze7 Personen
2 Personen vorne
5 Personen hinten
Anzahl Fahrzeuge300 Stück
Im Truppeneinsatz
BemerkungenEinteilung
Eingeteilt bei allen Truppengattungen als Lieferwagen und als Kommandanten Fahrzeug. Wird auch auf Waffenplätzen und in Logistik Betrieben eingesetzt.

Beschaffung
In mehreren Losen mit diversen Motorvarianten
