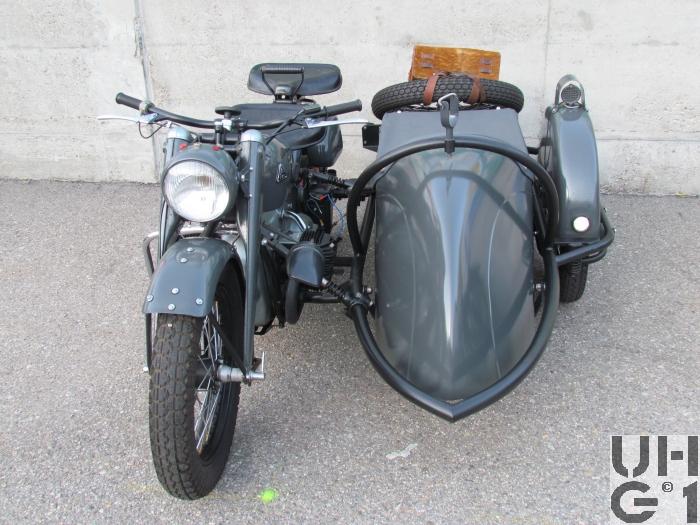

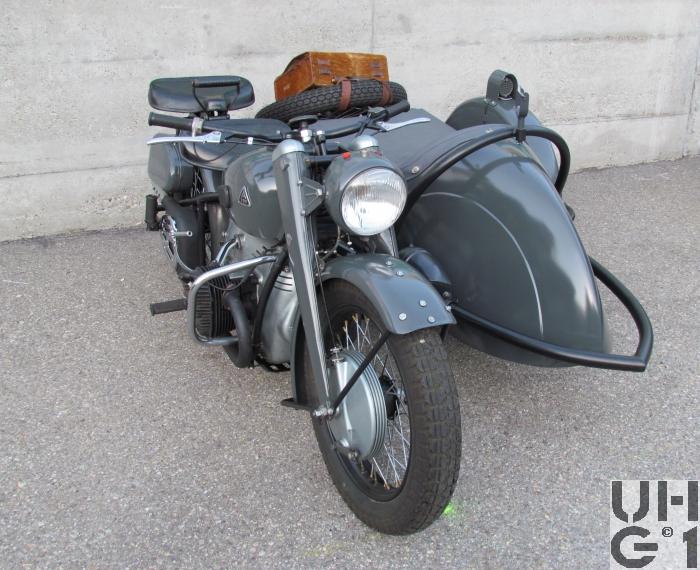

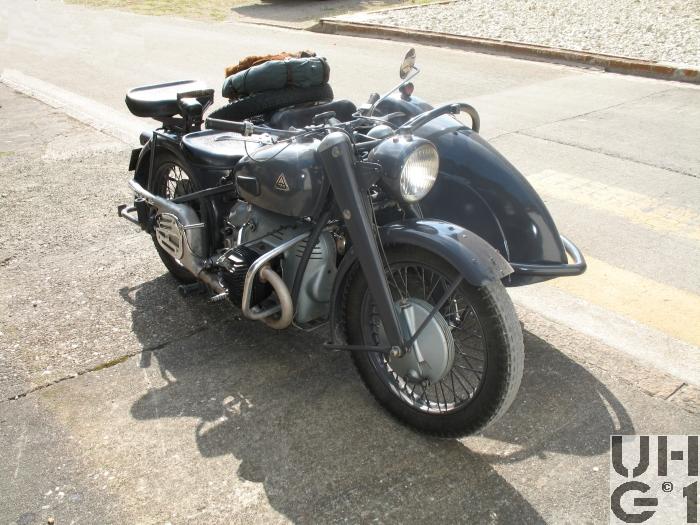

Condor A 750, Motrd Seitenw 3 Pl 3x1

Condor A 750, Motrd Seitenw 3 Pl 3x1 Condor A 750, Motrd Seitenw 3 Pl 3x1 Condor A 750, Motrd Seitenw 3 Pl 3x1 Condor A 750, Motrd Seitenw 3 Pl 3x1 Condor A 750, Motrd Seitenw 3 Pl 3x1


Abmessungen
Länge2'220 mm Fahrzeug
Breite1'735 mm Fahrzeug
860 mm Lenkerbreite
Höhe980 mm Fahrzeug
920 mm Höhe der Lenkstange ab Boden
730 mm Sitzhöhe
160 mm Bodenfreiheit
Leergewicht328 kg Fahrzeug
198 kg Motorrad
130 kg Seitenwagen
Nutzlast322 kg Fahrzeug
Gesamtgewicht650 kg Fahrzeug
Radstand1'430 mm
Wendekreis6'700 mm


Motor
TypCondor
Typ 750 SV Boxer
Zylinder2 Zylinder Boxermotor
4 Takt
Vergaser
Oba Oensingen
Typ 22
KühlsystemLuftkühlung
Anzahl Ventile2 Ventile pro Zylinder
Stehende Ventile durch unten liegende Nockenwelle über Stössel betätigt
Bohrung78 mm
Hub78 mm
Hubraum744 cm³
Verdichtung5,7:1
TreibstoffBenzin
PS/kW25 PS / 18,75 kW bei 4'000 U/min
Drehmoment


Kraftübertragung
Getriebe4 Gang Getriebe
Fussschaltung
Geländeuntersetzung mit Handhebel betätigt
4 Vorwärtsgänge Strasse
4 Vorwärtsgänge Gelände
1 Rückwärtsgang
Übersetzung
Strassengang
1. Gang 3,65:1
2. Gang 2,32:1
3. Gang 1,56:1
4. Gang 1,05:1
Geländegang
1. Gang 6,56:1
2. Gang 3,85:1
3. Gang 2,55:1
4. Gang 1,66:1
Rückwärtsgang Strasse
6,05:1
Rückwärtsgang Gelände
1,58:1

KupplungZweischeiben Trockenkupplung
Mechanisch über Seilzug betätigt
AntriebÃœber Mitnehmerscheibe auf Kardanwelle auf Hinterrad
Antriebskegelrad mit 7 Zähne
Tellerrad mit 37 Zähne
Ãœbersetzung 5,3:1
AchsenVorne
Steckachse
Parallelogramm Gabelsystem mit innenliegenden Federn
Gabelscheiden geschlossen, aus Stahlblech geschweisst
Stossdämpfer
Hydraulische Stossdämpfer, verstellbar
Felgen 19x3
Bereifung 400x19 Military
Einfachbereifung
Hinten
Steckachse
Felgen 19x3
Bereifung 400x19 Military
Einfachbereifung
Seitenwagen
Steckachse
Felge 19x3
Bereifung 400x19 Military
Möglichkeit Schneeketten auf Vorder- und Hinterrad zu montieren


Bremsen
BetriebsbremseVorne
Mechanische Trommelbremse
Betätigung über Kabelzug
Trommeldurchmesser 250 mm
Hinten
Mechanische Trommelbremse
Betätigung über Fusshebel und Gestänge
Trommeldurchmesser 300 mm
Seitenwagen
Mechanische Trommelbremse
Betätigung mit Pedal und Bremsausgleich
Trommeldurchmesser 250 mm
FeststellbremseÜber Kabelbetätigung an Vorderrad
DauerbremseKeine


Diverses
Tankinhalt1 Tank Stahl zu 17,5 Liter Benzin
Vor dem Fahrersitz
5,5 Liter Verbrauch / 100 km
350 km Reichweite
Anhängelast0 kg
SeilwindeKeine
HöchstgeschwindigkeitStrassengang
1. Gang 20 km/h
2. Gang 40 km/h
3. Gang 70 km/h
4. Gang 109 km/h

Geländegang
1. Gang 12 km/h
2. Gang 25 km/h
3. Gang 40 km/h
4. Gang 60 km/h
Elektrische Anlage6 Volt
1 Batterie 6 Volt 10 Ah
Minus Pol an Masse
Unter dem Fahrersitz
Kickstarter
Sitzplätze3 Personen
Anzahl Fahrzeuge216 Fahrzeuge
Im Truppeneinsatz1948 bis 1970
BemerkungenGebaut von 1947 - 1950

Seitenwagen
Hersteller Geko S.A. Biel
Gefederte Dreipunkt Befestigung
Rad mit Schwingachse
Vorspur und Sturz gut einstellbar
20 Liter Benzinkanister eingebaut

M+Nummern
M+87202 bis M+87441
