Faun LK 1212/485 II, Kranw 15t sch gl 6x6

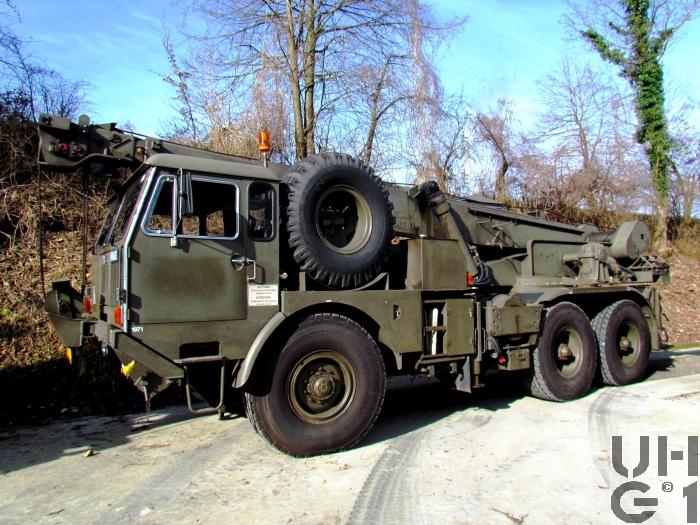

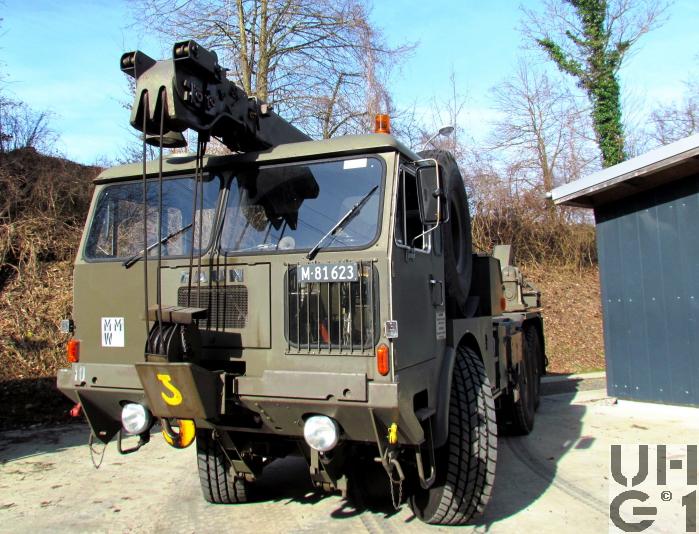

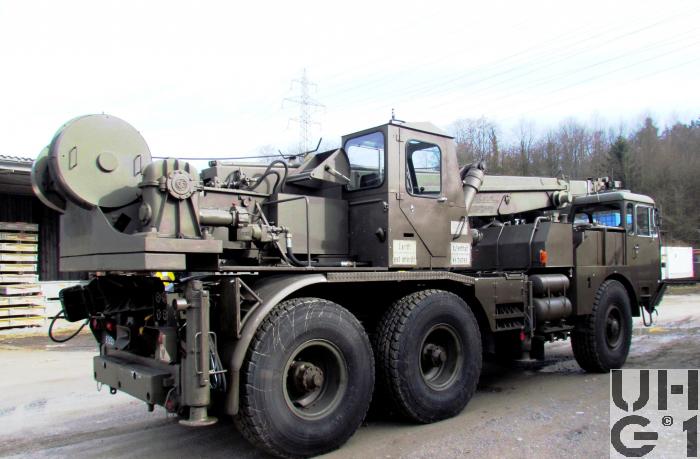

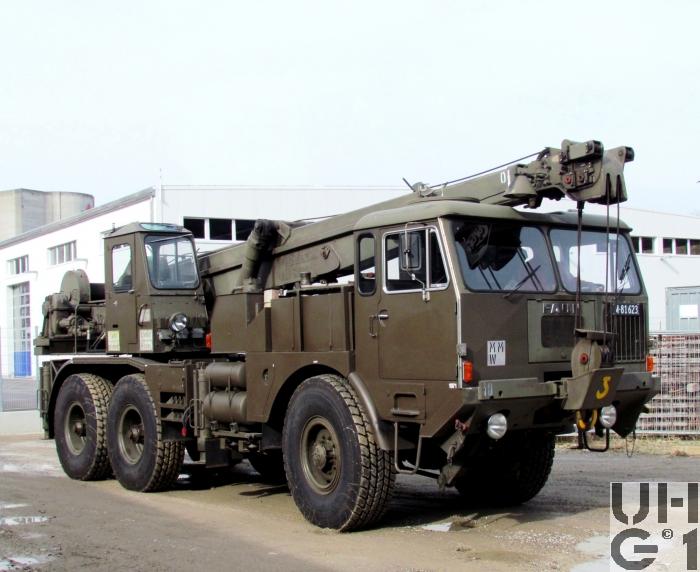

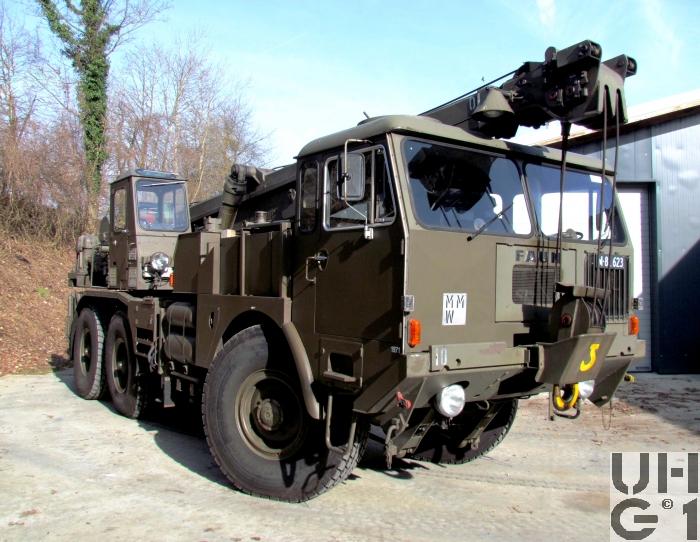

Faun LK 1212/485 II, Kranw 15 t sch gl 6x6 Faun LK 1212/485 II, Kranw 15 t sch gl 6x6 Faun LK 1212/485 II, Kranw 15 t sch gl 6x6 Faun LK 1212/485 II, Kranw 15 t sch gl 6x6 Faun LK 1212/485 II, Kranw 15 t sch gl 6x6


Abmessungen
Länge10'090 mm Fahrzeug
480 mm Ãœberhang vorne Kran zu Fahrzeug
780 mm Ãœberhang hinten Kran zu Fahrzeug
1'950 mm Ãœberhang vorne
2'030 mm Ãœberhang hinten
30° Überhangwinkel vorne
30° Überhangwinkel hinten
26° Rampenwinkel
Breite2'500 mm Fahrzeug Stützen eingefahren
4'200 mm Fahrzeug Stützen ausgefahren
1'040 mm Rahmen
1'980 mm Spurweite vorne
1'991 mm Spurweite hinten
Höhe3'400 mm Fahrzeug mit Krankabiene
3'320 mm Fahrzeug
1'300 mm Stosstangenmitte vorne
740 mm Abschleppkupplung vorne
1'100 mm Zughaken hinten
1'475 mm Drehkranz
900 mm Wattiefe
420 mm Bodenfreiheit
150 mm Bauchfreiheit
Leergewicht34'000 kg Fahrzeug
19'000 kg Fahrzeug ohne Kran
15'000 kg Kranaufbau
Nutzlast0 kg Fahrzeug
Gesamtgewicht34'000 kg Fahrzeug für Reparaturtruppen
32'800 kg + 2'000 kg Zusatzgewichte vorne Fahrzeug für Flugplätze
12'000 kg Max. Achslast vorne
11'000 kg Max. Achslast 1. Hinterachse
11'000 kg Max. Achslast 2. Hinterachse
Radstand4'000 mm + 1'700 mm
Wendekreis25'300 mm


Motor
TypKlöckner-Humbolt-Deutz
Typ F 12 L 413
Zylinder12 Zylinder V 90°
Viertakt
Direkteinspritzung
KühlsystemLuftkühlung durch Gebläse
Angetrieben mechanisch über hydraulische thermostatgesteuerte Kupplung
Anzahl Ventile2 Ventile pro Zylinder
Hängende Ventile von untenliegender Nockenwelle über Stössel, Stösselstange und Kipphebel betätigt
Antrieb der Nockenwelle über schrägverzahnte Stirnräder von der Kurbelwelle
Bohrung120 mm
Hub125 mm
Hubraum16'964 cm³
Verdichtung18,2:1
TreibstoffDiesel
PS/kW340 PS / 255 kW (DIN) bei 2'650 U/min
Drehmoment1'030 Nm bei 1'600 U/min


Kraftübertragung
GetriebeHauptgetriebe
Hersteller ZF
Typ AK 6-75-3
Schnellgang Allklauengetriebe
Unsynchronisiert
Stehend angeflanscht mit Drehwellen-Fernschaltung
6 Vorwärtsgänge
1 Rückwärtsgang
Stockschaltung
Der 6. Gang ist als Schnellgang ausgelegt
Übersetzung
1. Gang 6,44:1
2. Gang 4,10:1
3. Gang 2,61:1
4. Gang 1,62:1
5. Gang 1,00:1
6. Gang 0,72:1
R. Gang 5,92:1

Verteilergetriebe
Hersteller ZF
Typ VG 800-4
Mechanisches Reduktions- und Verteilergetriebe mit
2 Schaltstufen für Strassen- und Geländegang
Ein- und ausschaltbare Differentialsperre
Nebenantrieb für Hydraulikpumpe
Strassen- und Geländegang, Differentialsperre und
Nebenantrieb sind druckluftgeschaltet
Übersetzung
1,353:1 Strassengang
1,758:1 Geländegang
KupplungHersteller Fichtel +Sachs
Typ G 2/380 KR
Zweischeiben Trockenkupplung
Hydraulisch betätigt
AntriebAllradantrieb permanent
AchsenVorne
Hersteller Faun Nürnberg
Starrachse
Ãœbersetzung 10,24:1
2 Blattfedern
3 Längslenker
2 Achsblokierzylinder, die im Fahrbetrieb als Stoss- und Schwingungsdämpfer wirken, bei Kranbetrieb werden sie blockiert um die Vorderfedern nicht zu überlasten
Betätigung pneumatisch
Bereifung 16.00 - 25, 24 Ply
Einfachbereifung
Hinten
Hersteller Faun Nürnberg
Starrachsen
Ãœbersetzung 10,24:1
2 Hinterachsschwingen
6 Längsträger
Bereifung 16.00 - 25, 24 Ply
Einfachbereifung


Bremsen
BetriebsbremseZweileiter-, Zweikreissystem mit reiner Druckluftbetätigung
Der 1. Bremskreis wirkt auf Vorder- und Hinterachse
Der 2. Bremskreis wirkt auf Mittelachse und Anhänger
Trommelbremsen vorne
Trommelbremsen hinten
FeststellbremseMechanisch mit 2 Druckluftverstärkern
Auf beide Hinterachsen wirkend
DauerbremseAuspuffbremse mit Absperrklappen
Druckluft betätigt


Diverses
Tankinhalt1 Tank Stahl zu 300 Liter Diesel
Ãœber dem rechten Vorderrad
1 Tank Stahl zu 550 Liter Hydraulikoel
Hinter dem Fahrerhaus
110 bis 120 Liter / 100 km Verbrauch Strasse
55 bis 60 Liter / Stunde Verbrauch bei Kranarbeiten
Anhängelast13'000 kg
Anhängerkupplung
Hersteller Rockinger
Typ 561
SeilwindeVorne, Version für Flugplätze
Hersteller Rotzler
Typ 0681
10'000 kg Zugkraft
63'000 mm Seillänge
18 mm Seildurchmesser
Seilzug nach vorne und hinten möglich
Hinten zusätzlich, Version für Reparatur Truppen
Hersteller Rotzler
Typ H200.1-02-127
20'000 kg Zugkraft
110'000 mm Seillänge
24 mm Seildurchmesser
Antrieb
Bei beiden Winden hydraulisch durch Pumpe für Kranantrieb
Höchstgeschwindigkeit1. Gang Strasse 7,70 km/h
1. Gang Gelände 5,90 km/h
2. Gang Strasse 12,0 km/h
2. Gang Gelände 9,20 km/h
3. Gang Strasse 18,9 km/h
3. Gang Gelände 14,5 km/h
4. Gang Strasse 30,5 km/h
4. Gang Gelände 23,4 km/h
5. Gang Strasse 49,3 km/h
5. Gang Gelände 37,8 km/h
6. Gang Strasse 68,5 km/h
6. Gang Gelände 52,6 km/h
R. Gang Strasse 8,30 km/h
R. Gang Gelände 6,40 km/h
Elektrische Anlage24 Volt
2 Batterien à  12 V 175 Ah
Minuspol an Masse
Unter dem Beifahrersitz
Sitzplätze2 Personen
Anzahl Fahrzeuge34 Fahrzeuge für Reparaturtruppen
15 Fahrzeuge für Flugplätze
Im Truppeneinsatz1970 bis 1999
BemerkungenEinsatz
Dienstkompanien in den Panzerbataillonen
Dienstkompanien in den Panzerhaubitzenbataillonen
Auf Flugplätzem

Hebekran
Marke MFL
Angetrieben mit Hauptmotor des Fahrzeuges
1 Kranausleger 360° schwenkbar in Länge und Höhe verstellbar
Hebekraft 15'000 kg je nach Auslegerstellung und Abstützung

Hubseil
16 mm Durchmesser
80'000 mm Länge
Lasthakenhöhe 1,6 m bis max. 14 m Höhe
