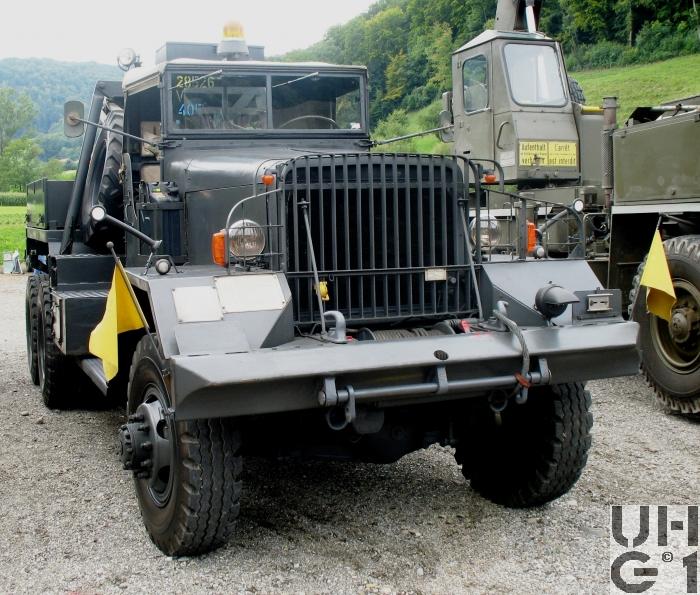

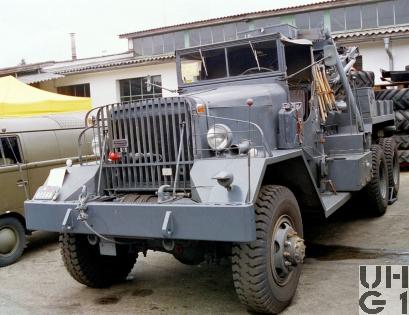

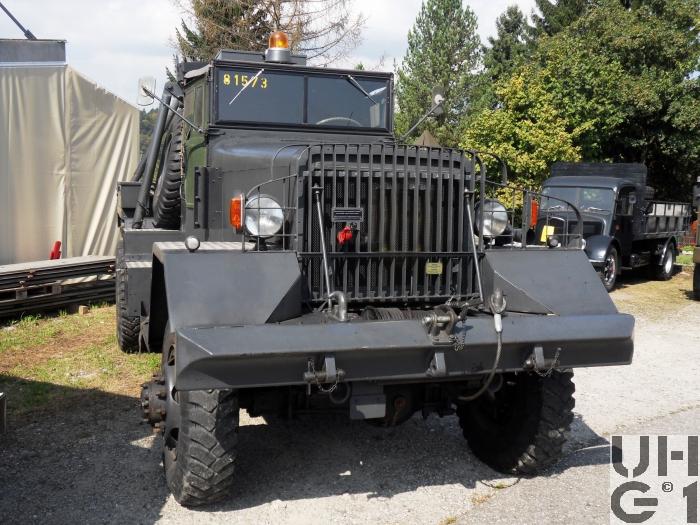

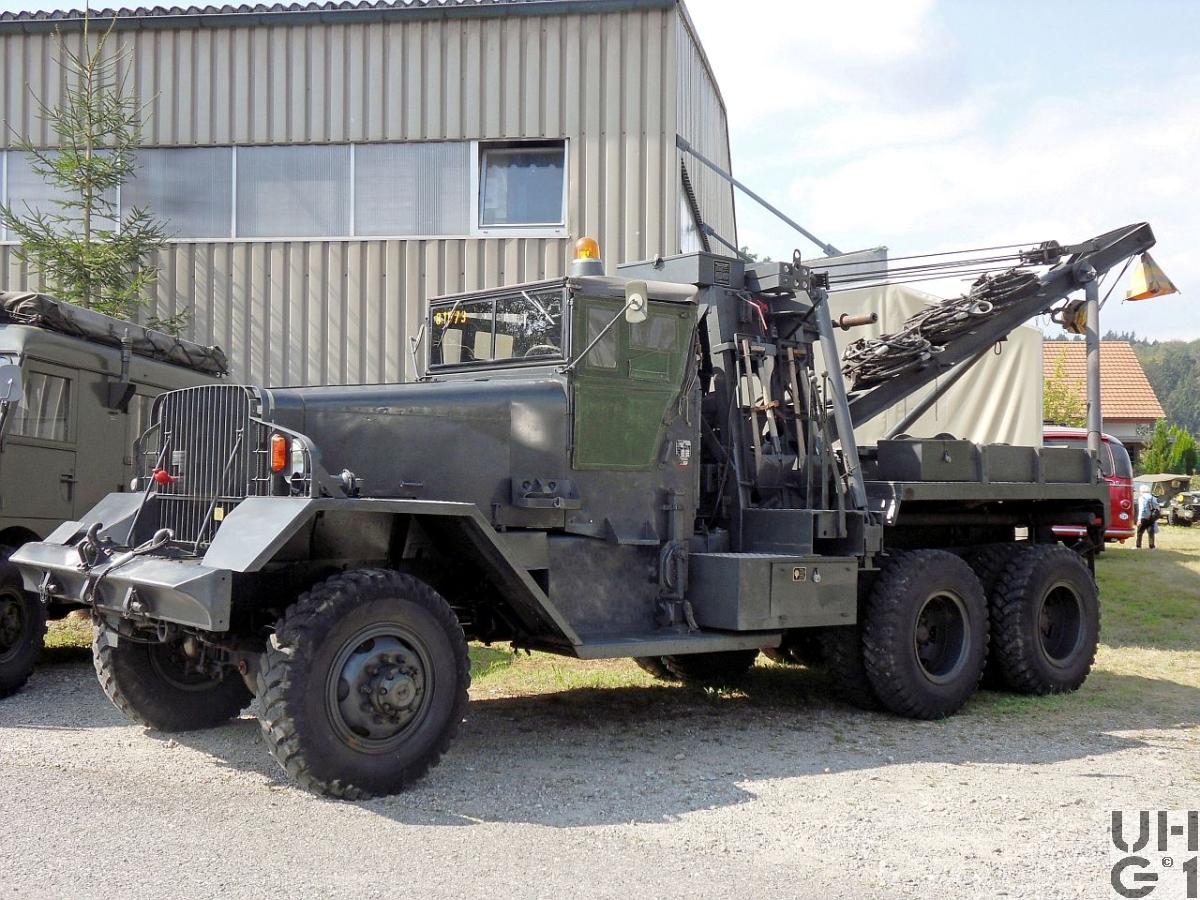

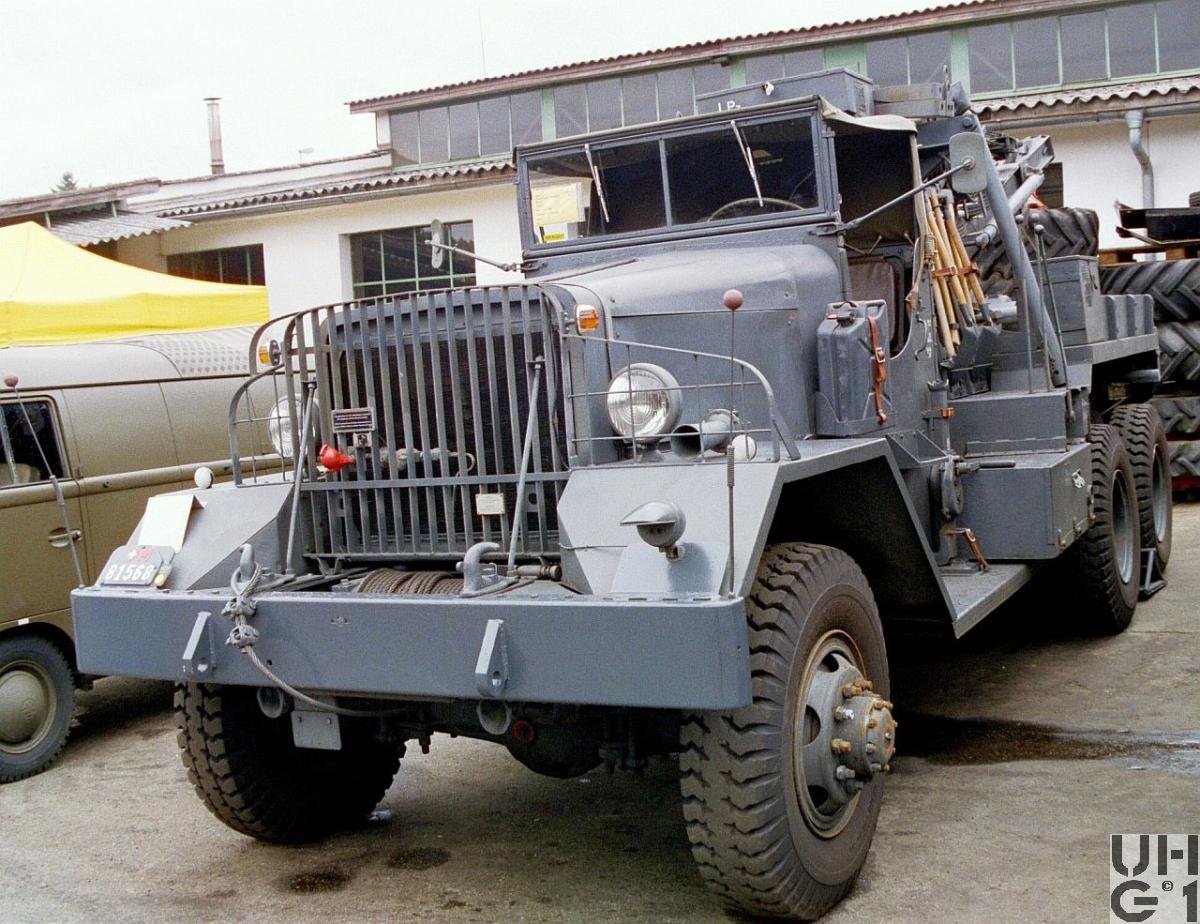

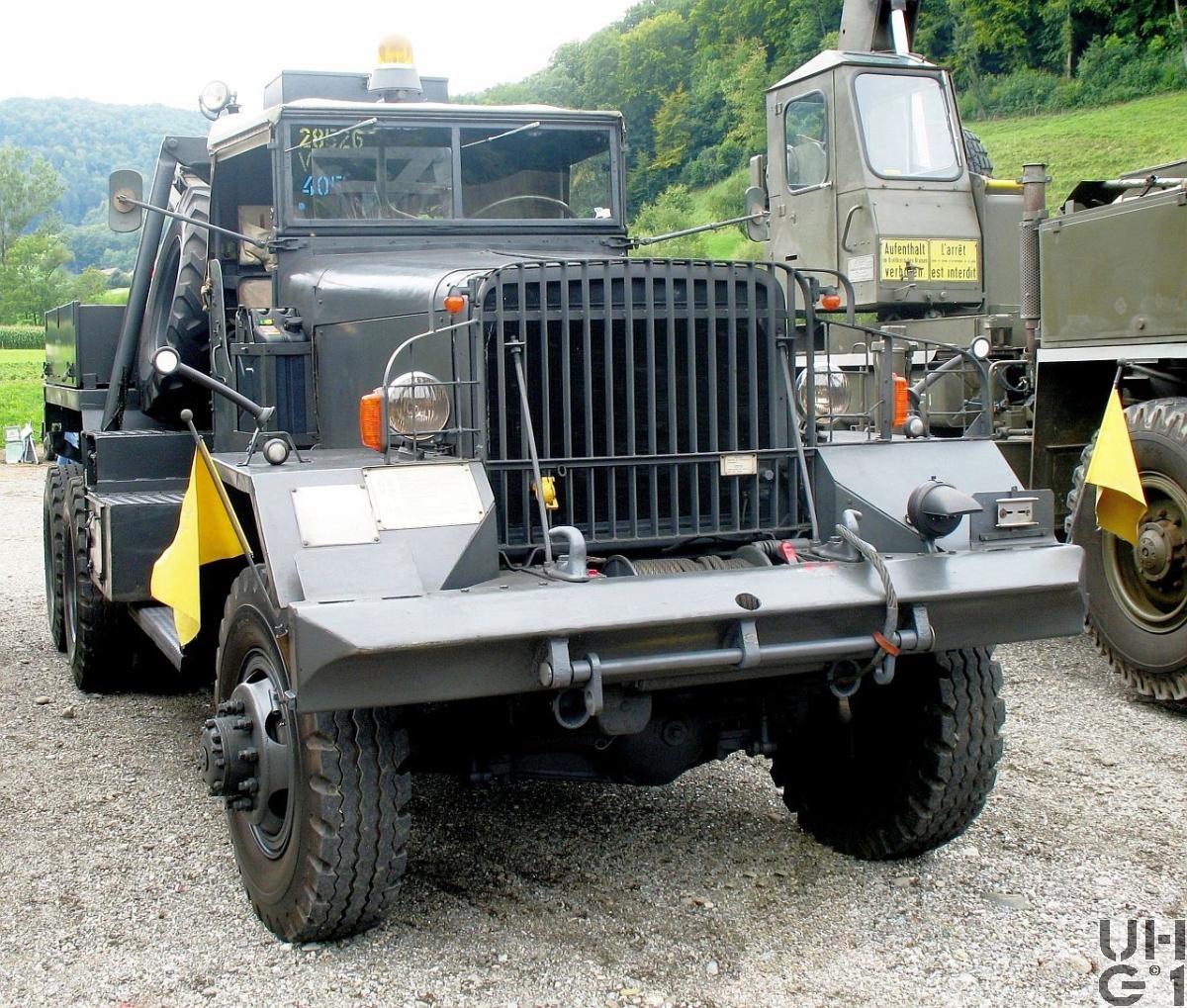

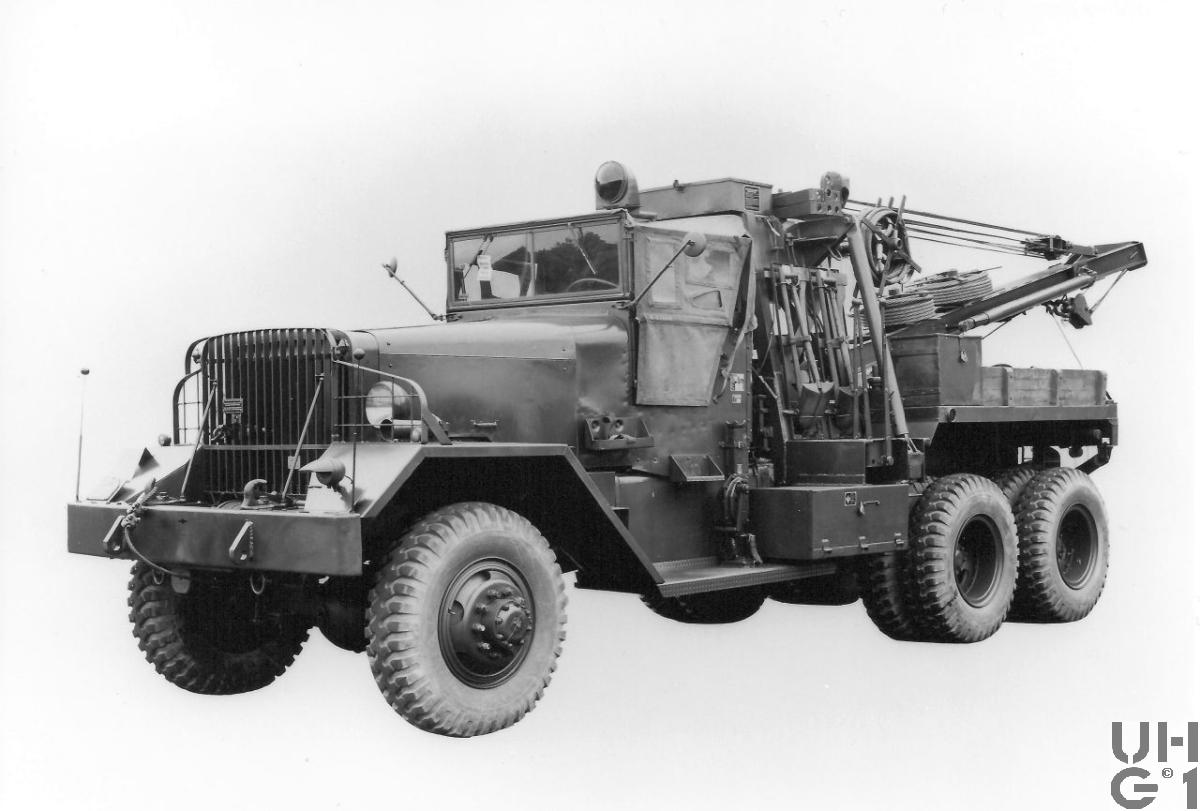

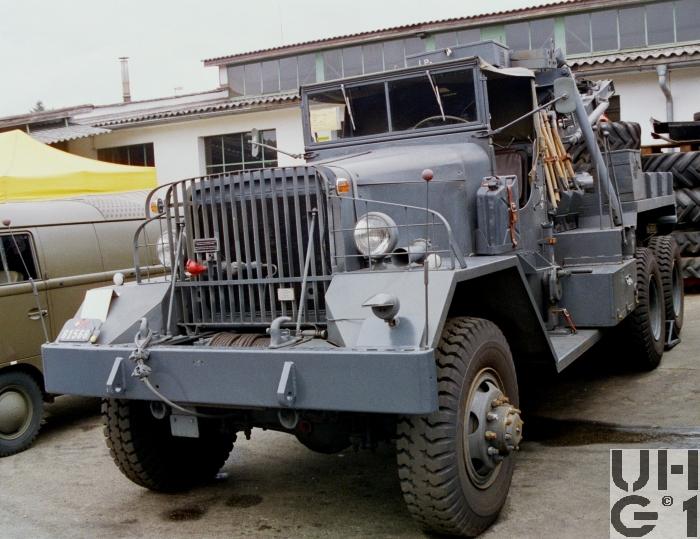

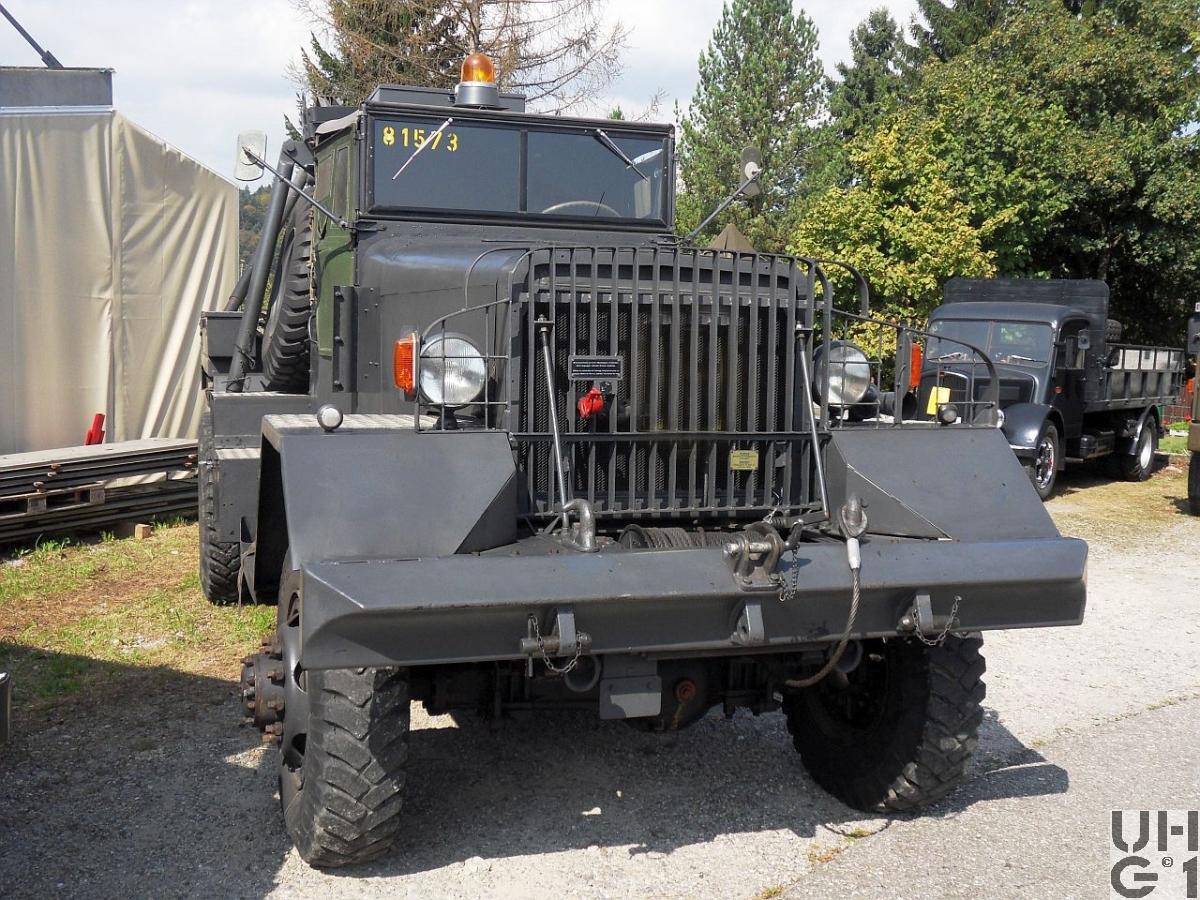

Ward-La France Model 1000 M1A1 Series 5, Kranw 10t sch gl 6x6
Abmessungen
Länge
7080 mm Fahrzeug ohne Ausleger 9870 mm Fahrzeug mit Ausleger 950 mm Überhang vorne 870 mm Überhang hinten 3690 mm Überhang hinten mit Kranausleger 40° Überhangwinkel vorne 40° Überhangwinkel hinten
Breite
2560 mm Fahrzeug 1870 mm Spurweite vorne 1920 mm Spurweite hinten
Höhe
3200 mm Fahrzeug mit Kran 3000 mm Fahrzeug ohne Kran 870 mm Zughaken hinten 280 mm Bodenfreiheit 255 mm Bauchfreiheit
Leergewicht
13800 kg Fahrzeug
Nutzlast
2200 kg Fahrzeug
Gesamtgewicht
16000 kg Fahrzeug 5000 kg Max. Achslast vorne 11000 kg Max. Achslast hinten beide Achsen
Radstand
3940 mm + 1320 mm
Wendekreis
25000 mm bei Heckantrieb 27000 mm bei Allradantrieb
Motor
Typ
Continental Typ 22 R 501 cid ohv
Zylinder
6 Zylinder Reihenmotor Viertakt Vergaser Hersteller Zenith Typ SF-5 Steigstromvergaser
Kühlsystem
Flüssigkeitskühlsystem
Anzahl Ventile
2 Ventile pro Zylinder Hängende Ventile, von seitlicher Nockenwelle über Stössel, Stösselstangen und Kipphebel betätigt
Bohrung
114,30 mm
Hub
133,35 mm
Hubraum
8200 cm³
Verdichtung
5,23:1
Treibstoff
Benzin
PS/kW
133 PS / 98 kW (SAE) bei 2400 U/min
Drehmoment
505 Nm bei 1200 U/min
Kraftübertragung
Getriebe
Hauptgetriebe Hersteller Fuller Mechanisches Schubrad Wechselgetriebe 5 Vorwärtsgänge 1 Rückwärtsgang Stockschaltung Übersetzung 1. Gang 7,07:1 2. Gang 3,50:1 3. Gang 1,72:1 4. Gang 1,00:1 5. Gang 0,77:1 R. Gang 7,11:1
Verteilergetriebe Hersteller Timken Mechanisches Reduktions- und Verteilergetriebe mit 2 Schaltstufen für Strassen- und Geländegang Vorderradantrieb ausschaltbar Untersetzung 1,00: Strassengang 2,55:1 Geländegang Zapfwelle für Kran- und Seilwindenantrieb
Bedienung der Schaltung Schalthebel Weiss: Hauptgetriebe Schalthebel Rot: Strassen- und Geländegang Schalthebel Grün: Vorderradantrieb Schalthebel Blau: Zapfwelle (Kran- und Seilwinde)
Kupplung
Hersteller W.C. Lipe Rollway Typ Z-31-S Einscheiben Trockenkupplung mit zentraler Druckfeder Mechanisch über Gestänge betätigt
Antrieb
Strassengang ist Hinterradantrieb Geländegang ist Allradantrieb
Achsen
Vorne Hersteller Timken Typ F-3200-W-X-3 Starrachse Antriebsachse mit Kegelraddifferential und doppelter Rücksetzung Untersetzung 8,27:1 Radantrieb über Homokinetische Antriebsgelenke Halbelliptische Längsblattfedern Hydraulische Hebelstossdämpfer Bereifung Armstrong Heatmaster 11.00 - 20 Military, 12 Ply Einfachbereifung Hinten 1. Achse Hersteller Timken Typ SD-3000-PA-X-5 Starrachse Antriebsachse mit Kegelraddifferential und doppelter Rücksetzung Untersetzung 8,27:1 Radantrieb über Differentialwelle 2. Achse Hersteller Timken Typ 75351-PA-X-5 Starrachse Antriebsachse mit Kegelraddifferential und doppelter Rücksetzung Untersetzung 8,27:1 Radantrieb über Differentialwelle 2 halbelliptische Längsblattfedern, die je auf einem Privotzapfen drehbar gelagert und an jedem Ende auf eine der beiden Hinterachsen abgestützt sind. Achsführung durch gummigelagerte Längslenker Bereifung Armstrong Heatmaster 11.00 - 20 Military, 12 Ply Doppelbereifung
Bremsen
Betriebsbremse
Bendix-Westinghouse Reine Druckluft Bremsanlage Auf alle Räder wirkend Trommelbremsen vorne Trommelbremsen hinten
Feststellbremse
Mechanische Scheibenbremse Auf Kardanwelle wirkend
Dauerbremse
Keine
Diverses
Tankinhalt
2 Tanks Stahl zu 180 Liter Benzin Beidseitig unter Führerkabine
Anhängelast
13000 kg
Seilwinde
Vorne Hersteller Gar Wood Industries Typ 3U 615 9072 kg Zugkraft 91400mm Seillänge 15,88mm Seildurchmesser Hinten Hersteller Gar Wood Industries Typ 5M 713 k 21546 kg Zugkraft 106700mm Seillänge 19,05mm Seildurchmesser
Höchstgeschwindigkeit
70 km/h 3 km/h im kleinsten Gang
Elektrische Anlage
12 Volt 1 Batterie à 12 Volt 200 Ah Unter dem Führersitz Plus Pol an Masse Anlasser über Fusschalter betätigt
Sitzplätze
2 Personen in der Führerkabine
Anzahl Fahrzeuge
62 Fahrzeuge für Reparaturformationen der Panzertruppen Offene und geschlossene Kabienen gerechnet
Im Truppeneinsatz
Ca. 1945 bis ca. 1970
Bemerkungen
M+Nummern M+81529 bis M+81580 M+81604 bis M+81613
Hebekran Hersteller Gar Wood Industries Typ US-6A
Hebekraft 9072 kg, je nach Auslegerstellung und Abstützung
Schwenkbereich Nach links und nach rechts je 90°
Halteseil des Auslegers 10200mm Länge 12,7mm Durchmesser
Kranwinde Hersteller Gar Wood Industries Typ 2 C 607 K 30500mm Seillänge 15,88mm Seildurchmesser
