Mirm Pz 63/00 M 113 A1

Mirm Pz 63/00 M 113 A1 Mirm Pz 63/00 M 113 A1 Mirm Pz 63/00 M 113 A1 Mirm Pz 63/00 M 113 A1 Mirm Pz 63/00 M 113 A1


Allgemein
HerstellerFood Machinery Corporation (FMC) San José, California, USA
Ruag, Thun, Schweiz
HerstellungslandUSA
Schweiz
HerstellungsjahrAb 2002
Im TruppeneinsatzBeschaffung über RP 2000
Einsatz ab 2003
M+ NummerM+73900 bis M+73911
Anzahl Fahrzeuge12 Fahrzeuge
Umgebaut aus ehemaliegen Spz 63/89
KategoriePionierpanzer
Besatzung2 Personen
1 Kommandant rechts im Fahrzeug
1 Fahrer links im Fahrzeug
Gewicht14'800 kg Gefechtsgewicht
14'550 kg Leergewicht
250 kg Nutzlast
6'600 kg Anhängelast
880 kg Antriebsgruppe
650 kg Motor
250 kg Lenkdifferential
150 kg Getriebe
80 kg Ãœbertragungsgetriebe
Leistungsgewicht18,58 PS/t
13,66 kW/t
Länge7'230 mm Fahrzeug
Breite3'000 mm Fahrzeug
Höhe3'700 mm Fahrzeug über Antennen abgespannt
2'920 mm Fahrzeug über Kommandantenluke
2'160 mm Fahrzeug über Fahrerluke
1'850 mm Fahrzeug über Wanne
BodendruckGelände 0,69 kg/cm²
Strasse 10,3 kg/cm²
Bodenfreiheit310 mm
Spurlänge2'760 mm
6'900 mm Wendekreis bei Radiuslenkung
3'800 mm Wendekreis bei Ortslenkung
Überschreitfähigkeit1'500 mm
300 mm Kletterfähigkeit
31,0° / 60% Steigfähigkeit
16,5° / 30% Querneigung
Watfähigkeit1'600 mm
Raupenbreite380 mm
Geschwindigkeit Strasse50 km/h
Geschwindigkeit Gelände15 km/h Räumgeschwindigkeit
Tankinhalt360 Liter Diesel
180 Liter Diesel Treibstoffbehälter hinten links aussen
180 Liter Diesel Treibstoffbehälter hinten rechts aussen
90 - 100 Liter / 100 km Verbrauch Strasse
375 km Reichweite Strasse
FahrwerkPro Seite aus
1 Seitenantrieb vorne
2 vordere Schwingarme mit Stossdämpferbefestigungsbolzen (verstärkte Ausführung)
1 hinterer Schwingarm mit Stossdämpferbefestigungsbolzen (verstärkte Ausführung)
2 mittlere Schwingarme
3 doppelt wirkende hydraulische Teleskopstossdämpfer (neue Ausführung)
5 Torsionsstäbe verstärkt
5 Doppellaufräder
1 Spannvorrichtung hinten
1 Scharnierraupe
RaupenartStahlraupe (Scharnierraupe) mit Gummipolster
63 Raupenglieder links
64 Raupenglieder rechts
2 Raupenglieder Reserve
Elektrische Spannung24 Volt
4 Batterien à  12 Volt 100 Ah
In Serie geschaltet
Minus Pol an Masse
Hinten rechts im Kampfraum
PanzerungRundumschutz gegen alle kleinkalibrigen Infanteriewaffen bis mindestens zum Kaliber 14,5 Stahlkern aus 100 m Entfernung. Schutz der Front unter 45° zur Fahrzeuglängsachse gegen 20 mm Hartkerngeschosse aus 200 m Entfernung.
Ãœbermittlungsmittel1 Funkstation SE-235/m1


Hauptmotor
HerstellerGeneral Motors Corp (GMC),Detroit, Michigan, USA
TypV 53 T 5063-539A
Anzahl Zylinder6 Zylinder V 66° 43`
2-Takt Dieselmotor
Abgasturbolader
Typ 5063539X TV 7301
Mechanisches Spülgebläse
1 Einspritzeinheit
4 Auslassventile pro Zylinder
Jeder Zylinder hat drei Kipphebel, die beiden äusseren Kipphebel betätigen die hängenden Auspuffventile, der mittlere Kipphebel betätigt das Einspritzelement
Hängende Ventile über Stösselrollen, Stösselstangen und Kipphebel durch 2 oben im Zylinderblock gegenlaufenden Nockenwellen angetrieben
Antrieb der Nockenwellen über Kurbelwelle, Zwischenrad, Nockenwellenrad
Druckumlaufschmierung
Leistung265 PS / 195 kW bei 2'800 U/min
Drehmoment827 Nm bei 1'400 U/min
Bohrung98,00 mm
Hub114,0 mm
Hubraum5'220 cm³
TreibstoffDiesel
AntriebslageVorne


Hilfsmotor
HerstellerKein Hilfsmotor eingebaut
TypX
Anzahl ZylinderX
LeistungX
BohrungX
HubX
HubraumX cm³
Treibstoffx


Getriebe
TypHauptgetriebe
Hersteller Allison, Indianapolis, USA
Typ TX 100-1A
Automatengetriebe
3 Vorwärtsgänge
1 Rückwärtsgang
Drehmomentwandler mit automatischer Wandlerüberbrückungskupplung in allen Gängen
Übersetzung
1. Gang 3,81:1
2. Gang 1,93:1
3. Gang 1,00:1
R. Gang 4,35:1
Übertragungsgetriebe
Hersteller FMC Corp. San José, California, USA
1,286:1 Übersetzung
Lenkdifferential
Hersteller FMC Corp. San José, California, USA
Typ DS 200
1,280:1 Übersetzung
Seitenantrieb
Hersteller FMC Corp. San José, California, USA
4,431:1:1 Übersetzung


Bewaffnung
HauptwaffeKeine
MaschinengewehrKeine
LyranKeiner
Nebelwerfer7,6 cm Nebelwerfer 1987
7,6 cm Nbw 87

Hersteller SW Thun AG
Entwickler Diehl Deutschland
2 x 3 Werfer links und rechts auf dem Fahrzeug
Technische Daten
7,6 cm Kaliber
Elektrische Auslösung
5 Sekunder Dauer Aufbau Nebelwand
90 - 200 Sekunden Dauer des Nebels
100 - 120 m Nebelwandbreite pro Salve links und rechts
50 - 90 m Wurfweite
Kampfmunition
7,6 cm Nb Pat 87 el Zü, Gewicht 1,180 kg
7,6 cm Nb Pat 95 el Zü, Gewicht 1,800 kg
Ãœbungsmunition

7,6 cm U Nb Pat 90 el Zü, Gewicht 1,180 kg
7,6 cm U Nb Pat 97 el Zü, Gewicht 0,900 kg
Manipuliermunition
7,6 cm Manip Nb Pat


Munitionsvorrat
HauptwaffeKeine
MaschinengewehrKeine
LyranKeiner
Nebelwerfer6 Patronen
BemerkungenGeschichte
1998 Truppenversuche mit einem Prototypsystem
Mitte 2002 bis Ende 2003 Ablieferung der Systeme
2003 Ausbildung in Rekruten- und Kaderschulen.

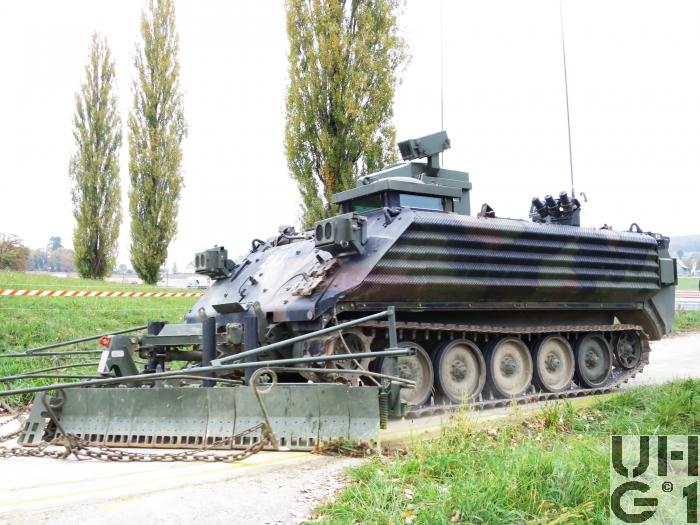

Das leichte Minenräumsystem besteht aus einem Trägerfahrzeug (Spz M-113 Version 63/89), einem mechanischen Minenräumpflug ( Pearson Ltd England) und einem elektro-magnetischen Auslösesystem ( Giat Industries Frankreich).
Es werden 12 komplette Systeme und 14 Anbausätze  beschafft.

Fahrzeug

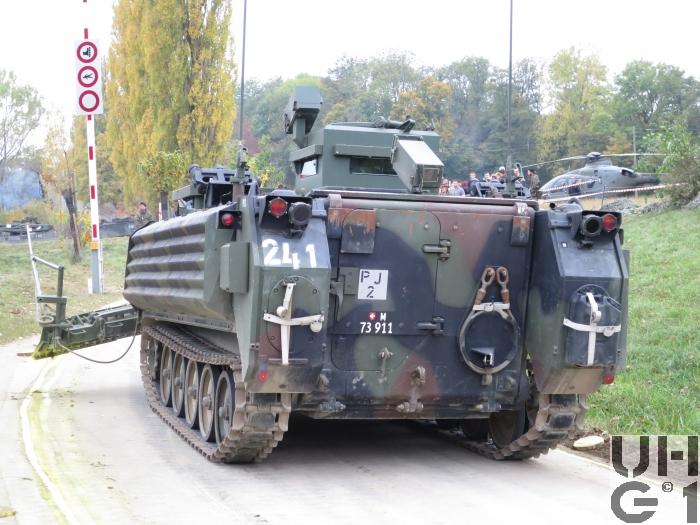

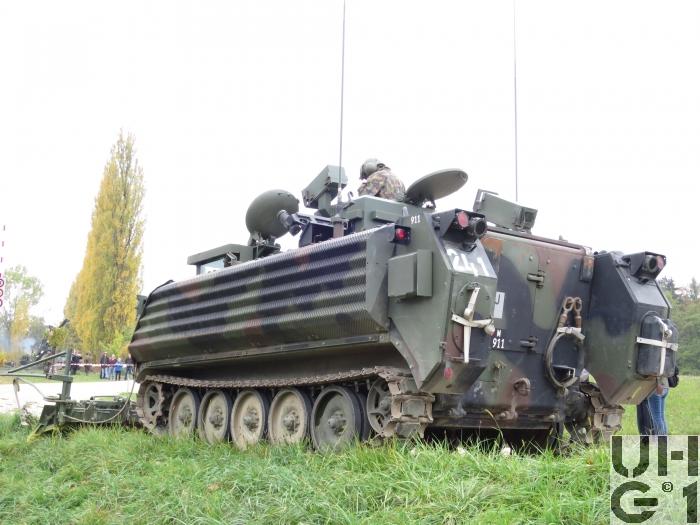

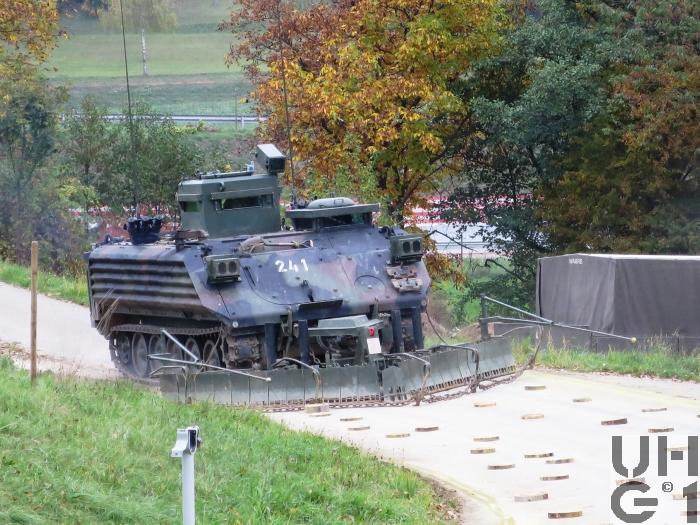

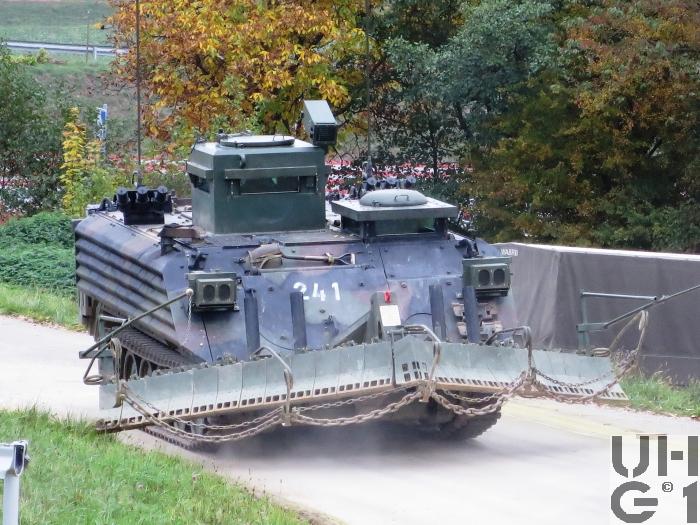

Mit dem Mirm Pz 63/00 ist es möglich, ballistisch verlegte Panzerabwehr- und Personenminen mit einem TNT-Aequivalent bis 2 kg, auf befestigtem Untergrund, Strassen, Wegen und Pisten zu räumen und einen geräumten Streifen für die nachfolgenden Fahrzeuge zu schaffen. Dabei werden die Minen zur Detonation gebracht oder aus der Fahrspur geschoben.
Die Räumarbeiten und die Bedienung des Räumgerätes erfolgt für die Besatzung unter maximal möglichem Schutz.
Das Fahrzeug ist für eine Besatzung von 2 Mann ausgelegt, sowohl beim Räumeinsatz als auch bei Strassenfahrt.
