Mw Pz 64/91 M-113 A1 mit SE-235/m1

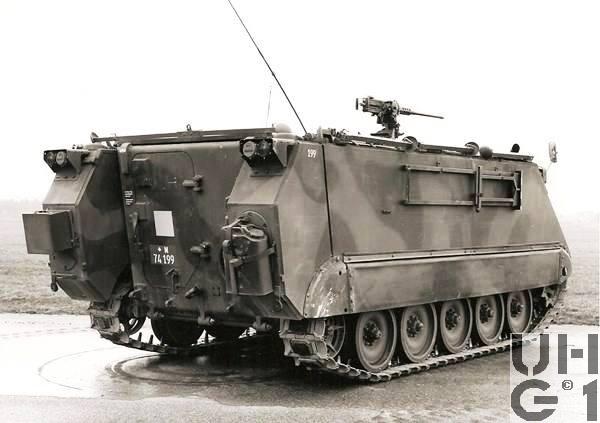

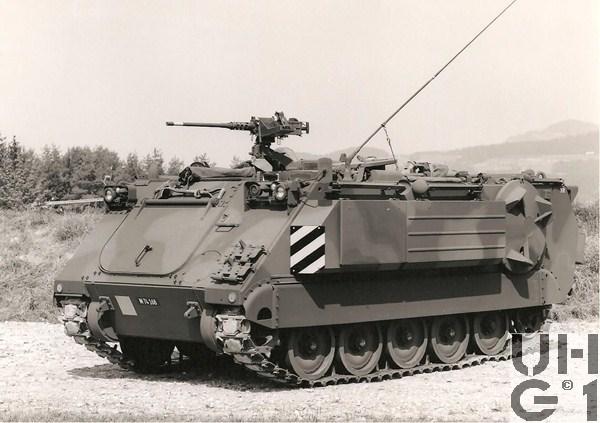

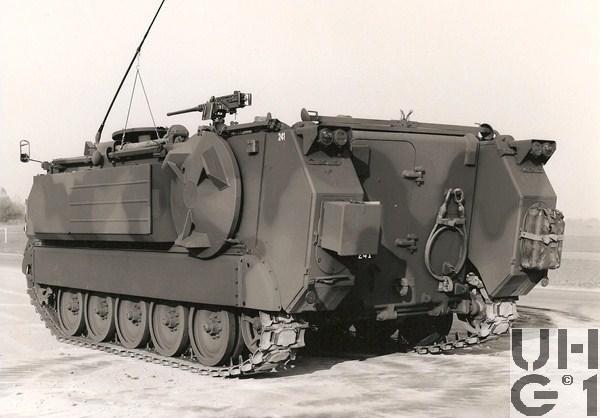

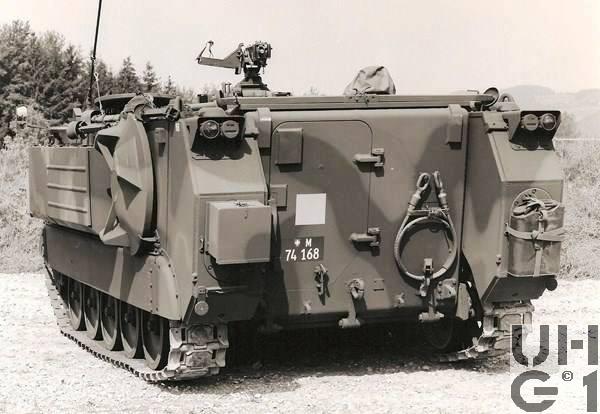

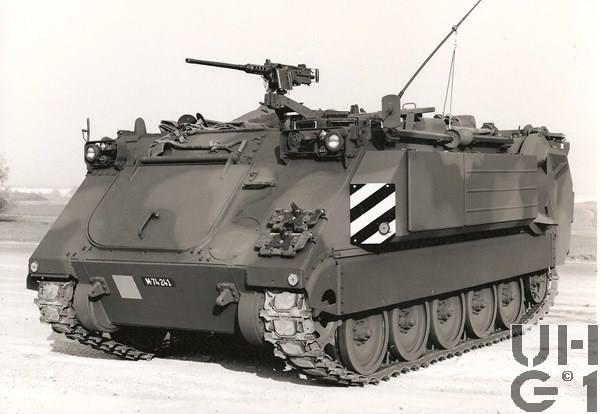

Mw Pz 64/91 M-113 A1 mit SE-235/m1, Bild K+W Thun Mw Pz 64/91 M-113 A1 mit SE-235/m1, Bild K+W Thun Mw Pz 64/91 M-113 A1 mit SE-235/m1, Bild K+W Thun Mw Pz 64/91 M-113 A1 mit SE-235/m1, Bild K+W Thun Mw Pz 64/91 M-113 A1 mit SE-235/m1, Bild K+W Thun


Allgemein
HerstellerFood Machinery Corporation (FMC) San José, California, USA
Ruag, Thun, Schweiz
HerstellungslandUSA
Schweiz
HerstellungsjahrBeschaffung über RP 63 (1. Serie)
Umgebaut AA1 alle Mw Pz 64 vom März 1992 bis April 1993
Im Truppeneinsatz1992 bis 2008
M+ NummerM+74143 bis M+74274
Anzahl Fahrzeuge132 Fahrzeuge
KategorieSchützenpanzer
Besatzung5 Personen
1 Fahrer
1 Kommandant
1 Geschützchef
1 Richter
1 Lader
Gewicht13'000 kg Gefechtsgewicht
11'800 kg Leergewicht
1'200 kg Nutzlast
6'600 kg Anhängelast
817 kg Antriebsgruppe komplett
600 kg Motor
250 kg Treibstoffbehälter 180 Liter aussen
240 kg Lenkdifferential
140 kg Getriebe
77 kg Ãœbertragungsgetriebe
Leistungsgewicht16,58 PS/t
12,19 kW/t
Länge5'330 mm Fahrzeug
Breite3'100 mm Fahrzeug wenn Ladelukendeckel rechts offen
2'950 mm Fahrzeug
2'560 mm Fahrzeug über Raupen aussen
1'800 mm Fahrzeug über Raupen innen
2'160 mm Spurweite
Höhe3'700 mm Fahrzeug über Antenne abgespannt
2'500 mm Fahrzeug über Maschinengewehr
1'850 mm Fahrzeug über Wanne
BodendruckGelände 0,58 kg/cm²
Strasse 8,60 kg/cm²
Bodenfreiheit410 mm
Spurlänge2'760 mm
6'900 mm Radiuslenkung
3'800 mm Ortslenkung
Überschreitfähigkeit1'680 mm
600 mm Kletterfähigkeit
31,0° / 60% Steigfähigkeit
16,5° / 30% Querneigung
Watfähigkeit1'100 mm
Raupenbreite380 mm
Geschwindigkeit Strasse65,0 km/h vorwärts
14,8 km/h rückwärts
30 km/h Innerorts (Dienstvorschrift)
60 km/h Ausserorts (Dienstvorschrift)
Geschwindigkeit Gelände65,0 km/h vorwärts
14,8 km/h rückwärts
Tankinhalt360 Liter Diesel
180 Liter Diesel Treibstoffbehälter hinten links aussen
180 Liter Diesel Treibstoffbehälter hinten rechts aussen
70 - 80 Liter / 100 km Verbrauch
490 km Fahrbereich
FahrwerkPro Seite
1 Seitenantrieb vorne
1 vorderer Schwingarm mit Stossdämpferbefestigungsbolzen
1 hinterer Schwingarm mit Stossdämpferbefestigungsbolzen
3 mittlere Schwingarme
5 Torsionsstäbe
2 doppelt wirkende hydraulische Teleskopstossdämpfer
1 Begrenzungsanschlag mit Gummiauflage beim vordersten Schwingarm
5 Doppellaufräder
1 Spannvorrichtung hinten
1 Scharnierraupe
RaupenartScharnierraupe mit auswechselbaren Gummipolster
63 Raupenglieder links
64 Raupenglieder rechts
2 Raupenglieder Reserve
Elektrische Spannung24 Volt
2 Batterien à  12 Volt 135 Ah
In Serie geschaltet
Minus Pol an Masse
Vorne links unter der Funkstation
Panzerung12 bis 44 mm
Ãœbermittlungsmittel1 Funkstation SE-235/m1


Hauptmotor
HerstellerGeneral Motors Corp (GMC), Detroit, Michigan, USA
Typ6V 53, 5063-5299
Anzahl Zylinder6 Zylinder V 66° 43`
2-Takt Dieselmotor
Mechanisches Spülgebläse
1 Einspritzeinheit
4 Auslassventile pro Zylinder
Jeder Zylinder hat drei Kipphebel, die beiden äusseren Kipphebel betätigen die hängenden Auspuffventile, der mittlere Kipphebel betätigt das Einspritzelement
Hängende Ventile über Stösselrollen, Stösselstangen und Kipphebel durch 2 oben im Zylinderblock gegenlaufenden Nockenwellen angetrieben
Antrieb der Nockenwellen über Kurbelwelle, Zwischenrad, Nockenwellenrad
Druckumlaufschmierung
Leistung204 PS / 143 kW bei 2'800 U/min
Drehmoment598,4 Nm bei 1'450 U/min
Bohrung98,42 mm
Hub114,3 mm
Hubraum5'220 cm³
TreibstoffDiesel
AntriebslageVorne


Hilfsmotor
HerstellerKein Hilfsmotor eingebaut
TypX
Anzahl ZylinderX
LeistungX
BohrungX
HubX
HubraumX cm³
TreibstoffX


Getriebe
TypHauptgetriebe
Hersteller Allison, Indianapolis, USA
Typ TX 100-1
Automatengetriebe
3 Vorwärtsgänge
1 Rückwärtsgang
Drehmomentwandler mit automatischer Wandlerüberbrückungskupplung in allen Gängen
Übersetzung
1. Gang 3,81:1
2. Gang 1,93:1
3. Gang 1,00:1
R. Gang 4,35:1
Übertragungsgetriebe
Hersteller FMC Corp. San José, California, USA
1,286:1 Übersetzung
Lenkdifferential
Hersteller FMC Corp. San José, California, USA
Typ DS 200
1,280:1 Übersetzung
Seitenantrieb
Hersteller FMC Corp. San José, California, USA
3,930:1 Übersetzung


Bewaffnung
Hauptwaffe12 cm Panzer Minenwerfer 1964
Hersteller Eidgenössische Waffenfabrik Bern
Entwickler Eidgenössische Waffenfabrik Bern
Technische Daten
12 cm Kaliber
177 cm Rohrlänge
95 cm Grundplattendurchmesser
45° bis 85° (800 ‰ - 1'600 ‰) Höhenrichtbereich
+ / - 5° Seitenrichtbereich Spindel
1'371 ‰ Seitenrichtbereich Drehplatte und Spindel
239 kg Feldminenwerfer komplett
96 kg Grundplatte
87 kg Schussrohr
51 kg Feldlafette
44 kg Panzerlafette
14,4 kg Munition
3 kg Richtverlängerung
2 kg Richtaufsatz
Der 12 cm Panzerminenwerfer 1964 ist eine Bogenschusswaffe mit glattem Rohrinnern. Er verschiesst Wurfgranaten und Beleuchtungsgeschosse. Zusätzlich stehen noch Explosivübungsgranaten zur Verfügung. Der Werfer besteht aus Schussrohr, Lafette und Drehplatte
Kampfmunitionunition
12 cm Mw WG 88 AMZ Ldg 0-7
12 cm Mw WG 68 Ldg 0-7
12 cm Mw Bel G 74 ZZ Ldg 0-7
12 cm Mw WG 95 MVZ F 975 Ldg 0-7
Ãœbungsmunition
12 cm Mw EUG 68 MVZ 68 Ldg 0-7
12 cm Mw EUG 93 MVZ 61 Ldg 0-7
Maschinengewehr12,7 mm Maschinengewehr 1964
Hersteller Browning, Ramo, Maremont (USA), FN Herstal (B)
Technische Daten
12,7 mm Kaliber
1'600 mm Länge
1'140 mm Länge Lauf
8 Anzahl Züge
450 - 500 Schuss / Minute Schusskadenz
890 m / Sekunde Anfangsgeschwindigkeit
3'560 kg/cm² Gasdruck
6'800 m Max. Schussweite
38 kg Gewicht mit Lauf
26 kg Gewicht ohne Lauf
12 kg Gewicht des Laufes
20 kg Gewicht Dreibeinlafette
Einsatz gegen weiche Ziele
Einzelfeuer bis 800 m
Seriefeuer bis 500 m
Einsatz gegen harte Ziele
Einzelfeuer bis 500 m
Einsatz gegen Luftziele
Serien à 8 - 12 Schuss bis 1'000 m
Luftgekühlte Automatenwaffe
Rückstosslader
Blockverschluss und Keilverriegelung
Einzel- und Seriefeuer
Die Munition ist abgefüllt in Metallgurten zu 105 Schuss
Sie wird aus einem Metall-Koffer zugeführt
Zu jedem Maschinengewehr gehört eine Dreibeinlafette, die den Einsatz der Waffe auch ausserhalb des Panzers erlaubt
Kampfmunition
12,7 mm Mg 64 Pz-Br-Pat 64
12,7 mm Mg 64 Pz-Br-Pat 65 Lsp
12,7 mm Mg 64 Pz Spr Pat 92+Pz Spz Pat 05 Lsp (3:1)
12,7 mm Mg 64 Pz Spz Pat 92
12,7 mm Mg 64 Pz Spz Pat 92 Lsp
Ãœbungsmunition12,7 mm Mg 64 UPat o Lsp
12,7 mm Mg 64 UPat 76 + UPat 77 Lsp
12,7 mm Mg 64 UPat 04+UPat 05 Lsp (3:1)
12,7 mm Mg 64 UPat 04 gegurtet
12,7 mm Mg 64 UPat 77 Lsp gegurtet
Manipuliermunition
12,7 mm Mg 64 Manip Pat
LyranKeiner
NebelwerferKeine


Munitionsvorrat
Hauptwaffe68 Schuss
1. Bereitschaft
6 Schuss auf der Drehplatte des Geschützes
2. Bereitschaft
12 Schuss auf der linken Seite in der Mitte
12 Schuss auf der linken Seite im Heck
12 Schuss auf der rechten Seite im Heck
3. Bereitschaft
26 Schuss, 13 Duo Verpackungen auf der rechten Seite in der Mitte
Maschinengewehr1'470 Schuss
14 Metall-Koffer à  105 Schuss
1. Bereitschaft
4 Metall-Koffer à  105 Schuss auf dem Fahrzeug aussen
2. Bereitschaft
4 Metall-Koffer à  105 Schuss im Fahrzeuginnern links
3. Bereitschaft
6 Metall-Koffer à  105 Schuss im Fahrzeuginnern im Munitionsrack der Duo Pack
LyranKeine
NebelwerferKeine
BemerkungenÄnderungen gegenüber Mw Pz 64
Infolge Einführung eines neuen Annäherungsmomentanzünders (AMZ) mussten die Munitionshalterungen und die Verladeordnung angepasst werden
Unabhängig von dieser Umbauaktion wurde das Fahrzeug totalrevidiert
Folgende Punkte wurden geändert:
Munitionshalterungen für Duo Verpackungen
Verladeschine für das Aufmunitionieren der Duo Verpackungen
Fleckentarnanstrich
Aussentreibstofftank links und rechts
Modifiziertes Fahrwerk, 4 verstärkte Torsionsstäbe hinten
Neue Halterungen für Gefechtspackungen für fünf Kampfrucksäcke und fünf Schlafsäcke der Mannschaft
Neue Halterungen für Panzerabwehrmittel
Neue Verladeordnung
Einbau einer Feuerleitwechselsprechanlage 68 (FLWA 68)
Einbau einer Geschützhauptanzeige 83 (GHA 83)
Einbau einer Geschütznebenanzeige 83 (GNA 83)
Einbau einer Feuerstatusanzeige 83 (FSA 83)

Einteilung
Pz Bat: Pz Gren Bat / Pz Mw Kp
Inf Bat: Geb Inf Bat / Pz Mw Kp

8,1 cm Einsatzrohr zu 12 cm Pz Mw 64
Das 8,1 cm Einsatzrohr dient als Übungschiessgerät. Es wird in das 12 cm Mw Schussrohr eingebaut und erlaubt das Verschiessen  von 8,1 cm Mw WG 66 und EUG 66
Die Einsatzdistanz beträgt 4000 m
Die Schussauslösung bei eingebautem Einsatzrohr erfolgtdurch die Abzugvorrichtung des 12 cm Mw
Munition
8,1 cm Mw WG 66 + MZ 55 Ldg 0 - 6
8,1 cm Mw WG 66 + MVZ 55 Ldg 0 - 6
8,1 cm Mw EUG 66 + MZ 55 Ldg 0 - 6

22 mm Einsatzlaufsystem zu 12 cm Mw 64
Das 22 mm Einsatzlaufsystem zu 12 cm Pz Mw 64 ermöglicht die Durchführung von wirklichkeitsnahen Schiessübungen mit dem 12 cm Pz Mw 64 im Masstan 1:10 mit stark verkleinerter Gefahrenzone
Munition
22 mm EUPat 73 Ldg 1 (12 cm Ei Lauf)
22 mm EUPat 73 Ldg 2 (12 cm Ei Lauf)
22 mm EUPat 73 Ldg 3 (12 cm Ei Lauf)
22 mm EUPat 73 Ldg 4 (12 cm Ei Lauf)
