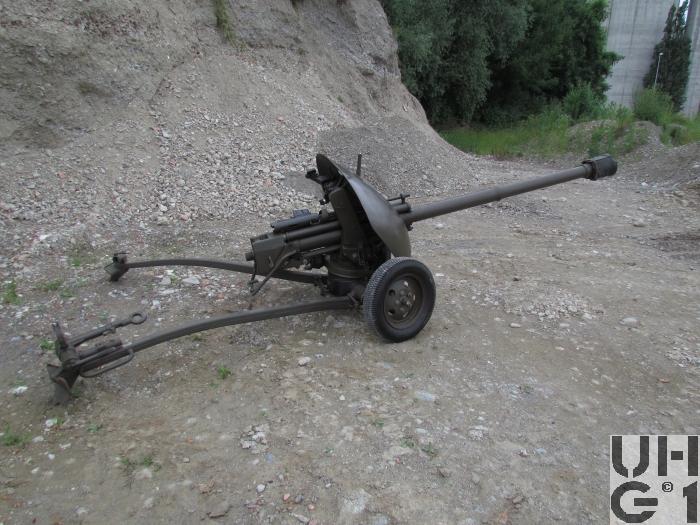

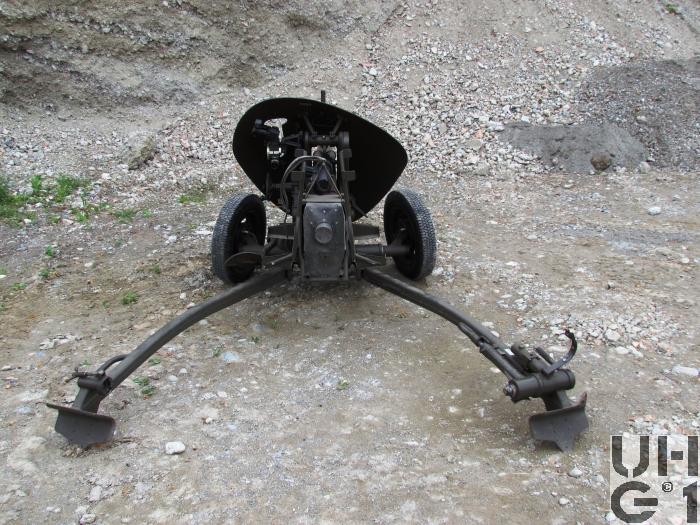

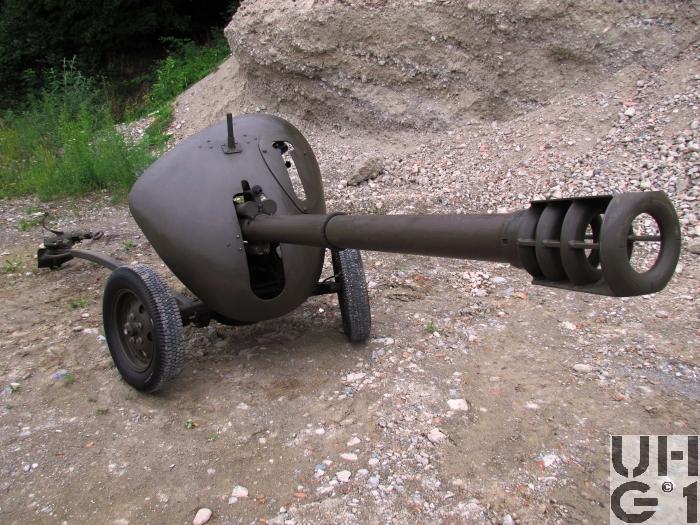

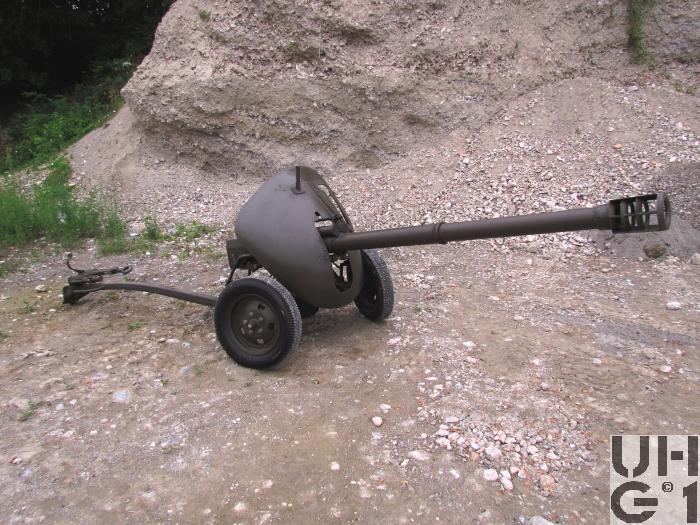

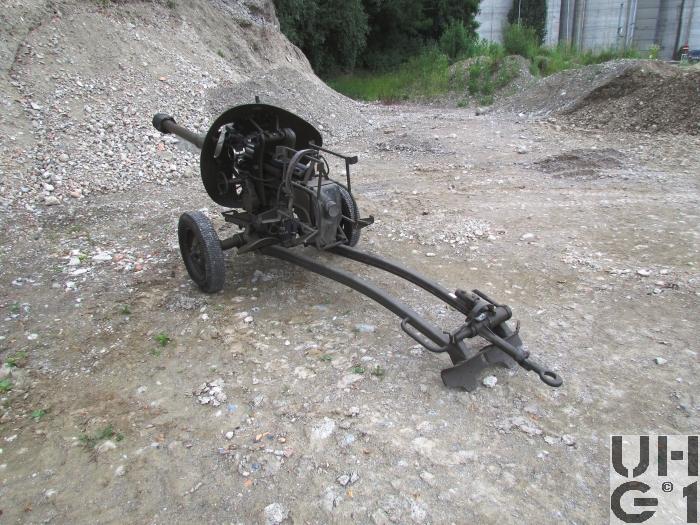

9 cm Panzerabwehrkanone 1957

 9 cm Panzerabwehrkanone 1957  9 cm Panzerabwehrkanone 1957  9 cm Panzerabwehrkanone 1957  9 cm Panzerabwehrkanone 1957  9 cm Panzerabwehrkanone 1957



Allgemeines
Militärische Bezeichnung9 cm Pak 57
HerstellerK+W Thun
LizenzKeine
EingeteiltPzaw Kp
Pack Zug
Eingeführt1957
Ausgemustert
Anzahl Geschütze


Abmessungen
Länge Fahrbereit3600 mm
Länge Feuerbereit4430 mm
Breite2210 mm
Höhe1900 mm
Feuerhöhe690 mm
Spurweite1245 mm


Kanone
Kalieber9 cm
Rohrlänge2920 mm
Anzahl Züge112
DrallRechtsdrall
MündungAbnehmbare Mündungsbremse
KühlungLuft
VerschlusssystemHalbautomatischer Fallkeilverschluss mit mechanischer Schussauslösung
Vorlauf2 Federvorholer auf 160 kg vorgespannt
Rücklauf770 mm bis 820 mm Hydraulisch
AbzugFussabzug oder Notauslöser


Munition
Übungsmunition9 cm Pak 50/UG Lsp
9 cm Pak 57/UG Lsp
9 cm Pack 57 UPat 57/83 Lsp
9 cm Pak 57/20 mm UPat Lsp 57
9 cm Pak 57/7,5 mm UPat Lsp 57
9 cm Pak 50 Manip G
Kampfmunition 9 cm Pak 57 HPz.G MZ Lsp.57
9 cm Pak 57 HPz G 57 Lsp
9 cm Pak 50 HPz G Lsp
9 cm Pak 57 HL Pat 57/83 Lsp
12,7 mm R Pat 57 Lsp für EGw 9 cm Pak 57
MunitionsvorratHolzkisten zu 4 Granaten


Zubehör
Zubehör1 20 mm Einsatzlauf
1 7,5 mm Einsatzlauf
1 Munitionsgestell
2 Munitionskisten
1 Ausrüstungskorb
1 Lederüberzug für die Mündungsbremse mit Rückstrahler
1 Lederüberzug für das Bodenstück
1 Lederüberzug für die Richtinstrumente
1 Geschützblache mit 2 Rückstrahlern


Bemerkungen
BemerkungenBedienung
6 Mann
1 Gruppenchef
1 Munitionswart 1
1 Munitionswart 2
1 Munitionswart 3
1 Lader
1 Richter
