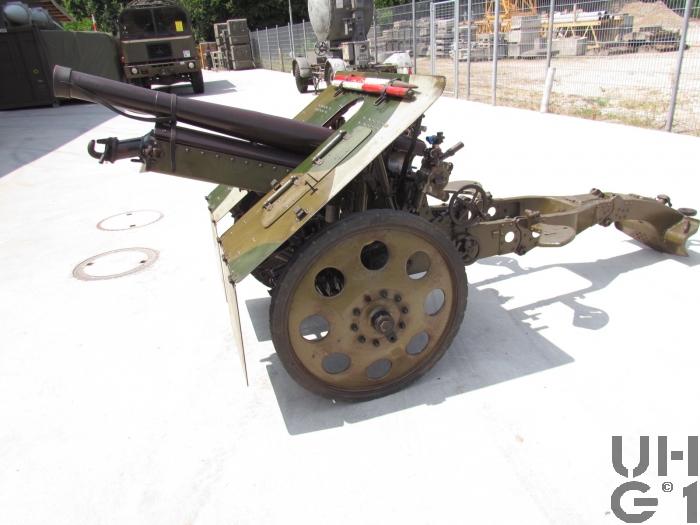

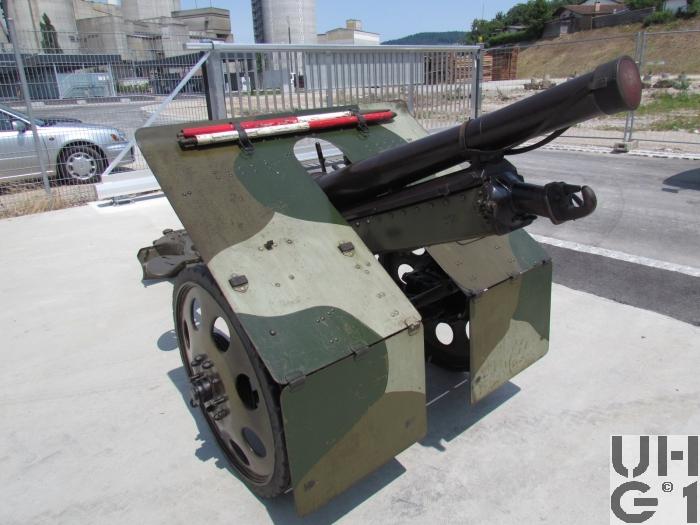

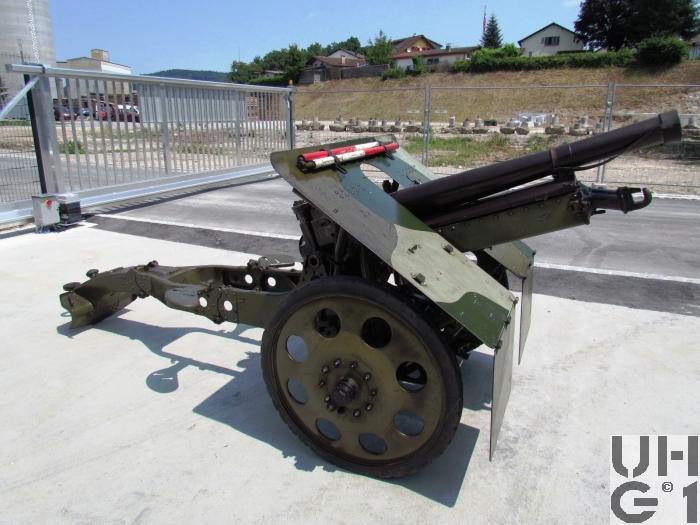

7,5 cm Motor Gebirgskanone 1938 L22

7,5 cm Motor Gebirgskanone 1938 L22 7,5 cm Motor Gebirgskanone 1938 L22 7,5 cm Motor Gebirgskanone 1938 L22 7,5 cm Motor Gebirgskanone 1938 L22 7,5 cm Motor Gebirgskanone 1938 L22


Allgemeines
Militärische Bezeichnung7,5 cm Mot Geb Kan 38 L22
HerstellerK+W Thun
LizenzBofors, Karlskoga Schweden
EingeteiltGebirgsartillerie, Gebirgskanonen Batterien
Eingeführt1939
Ausgemustert1961
Anzahl Geschütze56 Stück


Abmessungen
Länge Fahrbereit
Länge Feuerbereit
Breite1479 mm
Höhe
Feuerhöhe900 mm
Spurweite1200 mm


Kanone
Kalieber7,5 cm
Rohrlänge1650 mm (22 Kaliber)
Anzahl Züge
DrallKonstanter Rechtsdrall
MündungKeine Mündungsbremse
KühlungLuft
VerschlusssystemKeilverschluss mit Schubkurbel
Vorlauf2 Federn
RücklaufKonstant, 800 mm
AbzugMechanisch


Munition
Ãœbungsmunition
Kampfmunition 7,5 cm Geb Kan 33 St G DZ
7,5 cm Geb Kan 33 St G MZ
7,5 cm Geb Kan 33 Sp G MZ
7,5 cm Geb Kan 33 RG MZ
7,5 cm Geb Kan 33 R Sp G MZ
7,5 cm Geb Kan 33 Pz G.Boz.
Munitionsvorrat580 Schuss pro Batterie


Zubehör
Zubehör


Bemerkungen
BemerkungenBedienung
9 Mann

1 Geschützführer
8 Kanoniere

1 Richter
1 Lader
1 Verschlusswart
1 Munitionswart
1. Zuträger
2. Zuträger
3. Zuträger
4. Zuträger

Reichweite
8,6 km Stahlgranate mit Doppelzünder
9,9 km Spitzgranate mit Momentanzünder
