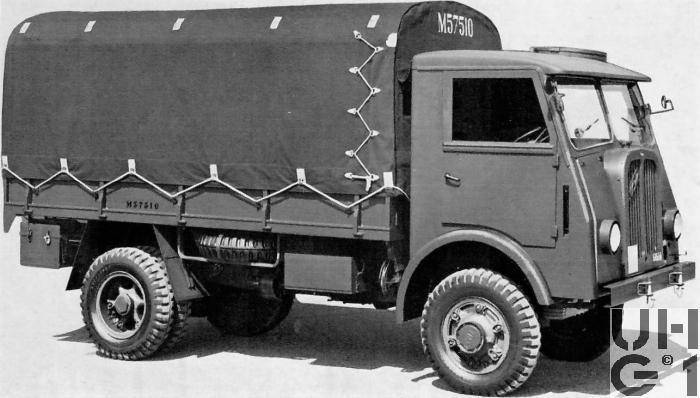

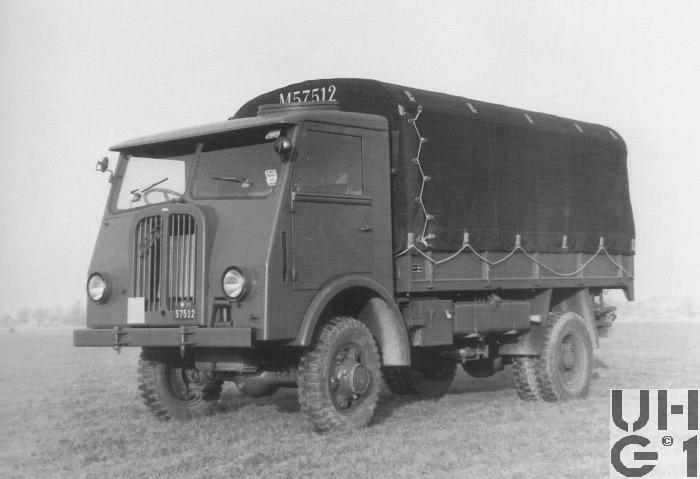

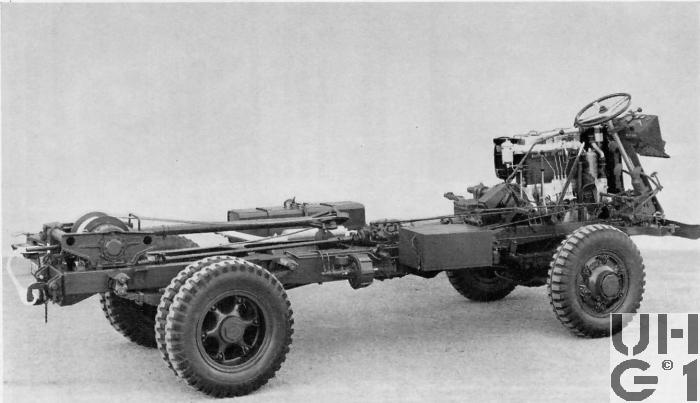

FBW AX 35, m Gelastw 3,5 t 4x4

FBW AX 35, M. Gelastw. 3,5 t 4x4 FBW AX 35, M. Gelastw. 3,5 t 4x4 FBW AX 35, M. Gelastw. 3,5 t 4x4



Abmessungen
Länge6'000 mm Fahrzeug
4'010 mm Ladefläche
1'172 mm Überhang vorne
1'215 mm Überhang hinten
39° Überhangwinkel vorne
29° Überhangwinkel hinten
Breite2'200 mm Fahrzeug
2'030 mm Ladefläche
1'788 mm Spurweite vorne
1'687 mm Spurweite hinten
Höhe3'100 mm Fahrzeug
1'750 mm Ladefläche
1'280 mm Ladefläche ab Boden
680 mm Zughaken hinten
400 mm Seitenwände
260 mm Bodenfreiheit
380 mm Bauchfreiheit
Leergewicht6'000 kg Fahrzeug
Nutzlast3'500 kg Fahrzeug
Gesamtgewicht9'500 kg Fahrzeug
15'300 kg Max. Gesamtzuggewicht
3'850 kg Max. Achslast vorne
5'700 kg Max. Achslast hinten
Radstand3'400 mm
Wendekreis15'150 mm bei Hinterradantrieb
16'800 mm bei Allradantrieb


Motor
TypFBW
Typ RX
Zylinder4 Zylinder Reihenmotor
Viertakt
Direkteinspritzung
KühlsystemFlüssigkeitskühlsystem
Anzahl Ventile2 Ventile pro Zylinder
Hängende Ventile von seitlicher Nockenwelle über Stössel Stösselstangen und Kipphebel betätigt
Einlassventile mit Schirm
Antrieb der Nockenwelle über Kette mit automatischem Kettenspanner
Bohrung110 mm
Hub150 mm
Hubraum5'700 cm³
Verdichtung17,2:1
TreibstoffDiesel
PS/kW75 PS / 59 kW (DIN) bei 1'800 U/min
Drehmoment325 Nm bei 1'200 U/min


Kraftübertragung
GetriebeHauptgetriebe
Hersteller FBW
Typ KX
Mechanisches Zahnrad Wechselgetriebe
3. bis 5. Gang synchronisiert
Sämtliche Gänge positiv verriegelt
5 Vorwärtsgänge
1 Rückwärtsgang
Stockschaltung
Übersetzung
1. Gang 4,93:1
2. Gang 3,00:1
3. Gang 1,71:1
4. Gang 1,00:1
5. Gang 0,75:1
R. Gang 6,18:1

Verteilergetriebe
Hersteller FBW
Typ KGX
Mechanisches Reduktions- und Verteilergetriebe mit
2 synchronisierten Schaltstufen für Strassen- und Geländegang
Vorderradantrieb wird mit Geländegang automatisch eingeschaltet
Nebenantrieb für Seilwinde
Übersetzung
1,166:1 Strassengang
2,536:1 Geländegang

Bedienung der Schaltung
Schalthebel Schwarz: Hauptgetriebe
Schalthebel Rot: Geländegang und Vorderradantrieb
Schalthebel Gelb: Differentialsperre
Schalthebel Blau: Seilwinde
KupplungMehrscheiben Trockenkupplung mit Bremse
Mechanisch über Gestänge betätigt
AntriebHinterradantrieb
Vorderradantrieb wird mit Geländegang automatisch eingeschaltet
Strassengang ist ausschliesslich Hinterradantrieb
Geländegang ist stets Allradantrieb
AchsenVorne
Hersteller FBW
Typ KX
Starrachse
Banjoachse
Antriebsachse mit Kegelraddifferential und einfacher Rücksetzung
Untersetzung 6,57:1
Radantrieb über homokinetische Doppelkreuzgelenke
Halbelliptische Längsblattfedern
Felgen Trilex Stahlfelgen
Felgengrösse 7 x 20
Bereifung Firestone Super All Traction 8.25 - 20, 12 Ply
Einfachbereifung
Hinten
Hersteller FBW
Typ KX
Starrachse
Banjoachse
Antriebsachse mit Kegelraddifferential und einfacher Rücksetzung
Untersetzung 6,57:1
Radantrieb über Differentialwellen
Halbelliptische Längsblattfedern
Differentialsperre
Pneumatisch betätigt
Felgen Trilex Stahlfelgen
Felgengrösse 7 x 20
Bereifung Firestone Super All Traction 8.25 - 20, 12 Ply
Doppelbereifung


Bremsen
BetriebsbremseHydraulische Vierrad Innenbacken Bremsanlage
Mit Druckluft Servo Betätigung
Auf alle Räder wirkend
Trommelbremsen vorne, 430 mm Trommel Durchmesser
Trommelbremsen hinten, 430 mm Trommel Durchmesser
FeststellbremseMechanische Feststellbremse
Auf die Kardanwelle wirkend, 210 mm Bremstrommel Durchmesser
DauerbremseAuspuff Staudruckbremse
Mechanisch betätigt


Diverses
Tankinhalt1 Tank Stahl zu 100 Liter Diesel
Links am Chassis
Anhängelast5'800 kg
SeilwindeHersteller FBW
Typ WX 1
Hinten
6'000 kg Zugkraft
60 m Seillänge
55 m Seillänge nutzbar
16 mm Seildurchmesser
28,0:1 Untersetzung
Schneckenantrieb, separate Welle ab Verteilergetriebe
Überlastschutz durch Ratschenkupplung
Seilzug nach vorne und hinten möglich
Höchstgeschwindigkeit1. Gang Strasse 8,40 km/h
1. Gang Gelände 3,90 km/h
2. Gang Strasse 13,8 km/h
2. Gang Gelände 6,50 km/h
3. Gang Strasse 24,0 km/h
3. Gang Gelände 11,0 km/h
4. Gang Strasse 41,0 km/h
4. Gang Gelände 19,0 km/h
5. Gang Strasse 55,0 km/h
5. Gang Gelände 25,0 km/h
R. Gang Strasse 6,70 km/h
R. Gang Gelände 3,00 km/h
Elektrische Anlage24 Volt
2 Batterien à  12 Volt 112 Ah
Minus Pol an Masse
Rechts am Chassis
Anlasser Hersteller Scintilla
Anlasser Typ ANTR 6 HP 24 Volt
Lichtmaschine Hersteller Scintilla
Lichtmaschine Typ 340 W 1½ 24 Volt
Sitzplätze2 Personen in der Führerkabine
25 Personen auf der Ladebrücke
Anzahl Fahrzeuge40 Fahrzeuge
Im Truppeneinsatz1956 bis 1995
BemerkungenGeschichte
1950 Entwicklungsauftrag von der Armee
1956 - 1958 Ablieferung der Fahrzeuge

Chassis Nummern
3310 bis 3329
4004 bis 4023

M+Nummern
1956 - 1958: M+57500 - M+57519
1958 - 1958: M+57520 - M+57539

Datenquelle
Jürg Biegger FBW Fahrzeuglexikon 2 1942-1955
