4 Ventile pro Zylinder Hängende Ventile durch seitliche Nockenwelle über Stössel, Stösselstangen und Kipphebel betätigt
Bohrung
130 mm
Hub
150 mm
Hubraum
11'950 cm³
Verdichtung
16,0:1
Treibstoff
Diesel
PS/kW
320 PS / 235 kW bei 2'200 U/min
Drehmoment
1'350 Nm bei 1'150 U/min
Kraftübertragung
Getriebe
Hauptgetriebe Hersteller FBW Typ PG 10 Halbautomatisches Planetengetriebe 10 Vorwärtsgänge 2 Rückwärtsgänge 5- Gang Getriebe mit angeflanschter Vorschaltgruppe Elektropneumatische Schaltung Kontrollampen für Motorüberdrehsicherung und Schnellgang Druckumlaufschmierung, Wärmetauscher, Ölfilter Übersetzung 1. Gang 8,50:1 2. Gang 6,50:1 3. Gang 5,10:1 4. Gang 3,89:1 5. Gang 2,83:1 6. Gang 2,16:1 7. Gang 1,69:1 8. Gang 1,29:1 9. Gang 1,00:1 10. Gang 0,763:1 1. R-Gang 7,52:1 2. R-Gang 5,75:1
Verteilergetriebe Hersteller ZF Typ A 800/3D 3-Wellen Stirnradgetriebe Planetengetriebe als Verteilerdifferential Differentialsperre Druckumlaufschmierung Übersetzung 1,02:1
Nebenantrieb Hersteller ZF Typ N70/1C Angeflanscht am FBW Getriebe Betätigung pneumatisch
Kupplung
Wandler Hersteller ZF Typ WSK 400 Drehmomentwandler mit automatischer Überbrückungskupplung und Retarder
Antrieb
Allradantrieb permanent mit Längssperre
Achsen
Vorne Starrachse Banjoachse aus Sphäroguss Antriebsachse mit einfach übersetztem Winkeltrieb und Planetenradnaben Übersetzung 7,343:1 Differential nicht sperrbar Halbelliptik Blattfeder mit 10 Blatt Gummiholfeder Hydraulische Teleskopstossdämpfer Koni 92X-1201 Felgen 10.00 - 20 Trilex Stahlguss Felgen Bereifung Semperit Gigant-Steel M+S 14.00 R 20, 22 Ply 164/160 G Einfachbereifung 1. Hinterachse Starrachse Banjoachse aus Sphäroguss Antriebsachse mit Stirnräderantrieb auf den einfach übersetzten Winkeltrieb Sperrbares Differential im Durchtrieb für die 2. Hinterachse Differentialsperre Planetenradnaben Übersetzung 7,343:1 Halbeliptik Blattfedern mit 8 Blatt Hydraulische Teleskop Stossdämpfer Koni 90X-1789 Felgen 10.00 - 20 Trilex Stahlguss Felgen Bereifung Semperit Gigant-Steel M+S 14.00 R 20, 22 Ply 164/160 G Einfachbereifung 2. Hinterachse Starrachse Banjoachse aus Sphäroguss Antriebsachse mit einfach übersetztem Winkeltrieb Differentialsperre Planetenradnaben Übersetzung 7,343:1 Halbelliptik Blattfedern mit 5 Blatt, mit Zusatzfedern und Gummihohlfedern Hydraulische Teleskop Stossdämpfer Koni 90X-1789 Felgen 10.00 - 20 Trilex Stahlguss Felgen Bereifung Semperit Gigant-Steel M+S 14.00 R 20, 22 Ply 164/160 G Einfachbereifung
Bremsen
Betriebsbremse
Zweikreis Druckluft Bremsanlage Auf alle Räder wirkend Pneumatisch betätigt Lastabhängige Bremskraft Regelung Vorne Simplex Nockenbremse mit automatischen Gestänge Stellern Hinten Simplex Nockenbremse mit Bremskraftregler und automatischen Gestängesteller Trommelbremsen vorne, 410 mm Durchmesser Trommelbremsen hinten, 410 mm Durchmesser
Feststellbremse
Federspeicher Bremse Auf die Hinterräder wirkend
Dauerbremse
Auspuff-Staudruckbremse mit pneumatischer Handbetätigung Retarder: Hydrodynamische Dauerbremse eingebaut in der WSK, mit pneumatischer Handbetätigung, abstufbar
Diverses
Tankinhalt
1 Kombinierter Hydrauliköl- und Dieselölbehälter 360 Liter Diesel Fahrzeuge ohne Seilwinde 300 Liter Diesel Fahrzeuge mit Seilwinde 60 Liter Hydrauliköl Rechts am Chassis
Anhängelast
20'000 kg 1'000 kg Stützlast
Seilwinde
Hersteller Rotzler Typ TR 80 Seilspill Hydraulisch angetrieben Zweistufiges, schaltbares Planetengetriebe und Lamellenbremse Hydraulikpumpe Hersteller Dowty Typ 82-42/2P 3146 CGGEB Hinten im Chassis montiert 4 m/Min Lastgang 35 m/Min Schnellgang 10'000 kg Zugkraft 60 m Seillänge 42 m Seillänge nutzbar 16 mm Seildurchmesser Seilzug nach vorne und hinten möglich
Höchstgeschwindigkeit
80 km/h 8 km/h im kleinsten Gang
Elektrische Anlage
24 Volt 2 Batterien à  12 Volt 143 Ah Minus Pol an Masse Anlasser 24 Volt 6,5 kW Alternator 28 Volt 55 A
Sitzplätze
2 Personen
Anzahl Fahrzeuge
? Fahrzeuge
Im Truppeneinsatz
Ab 1989
Bemerkungen

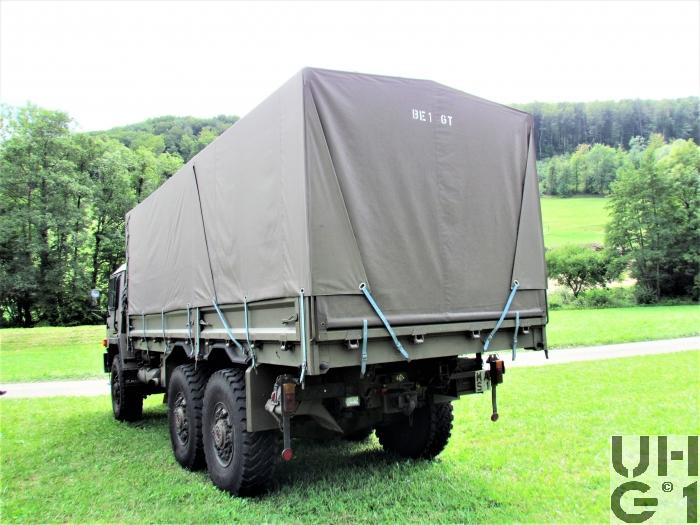

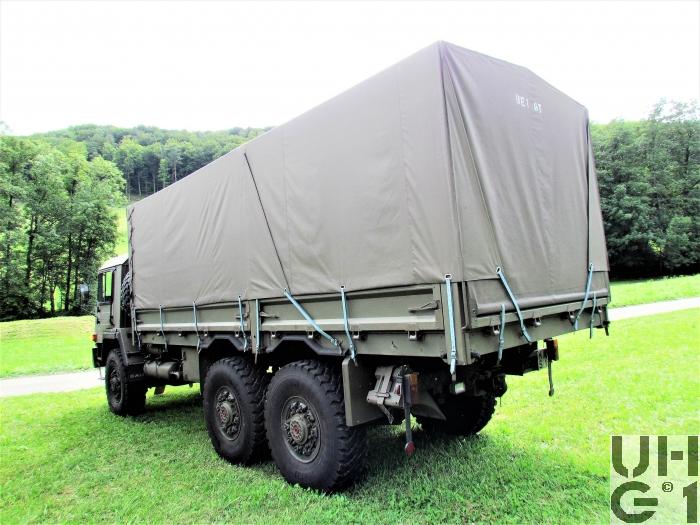

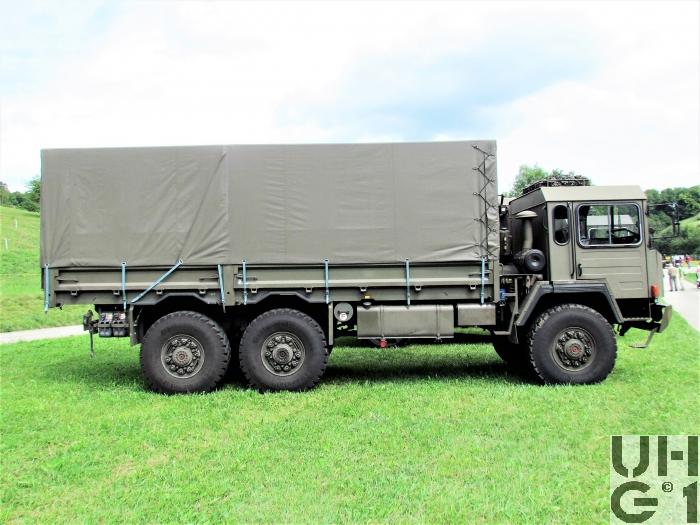

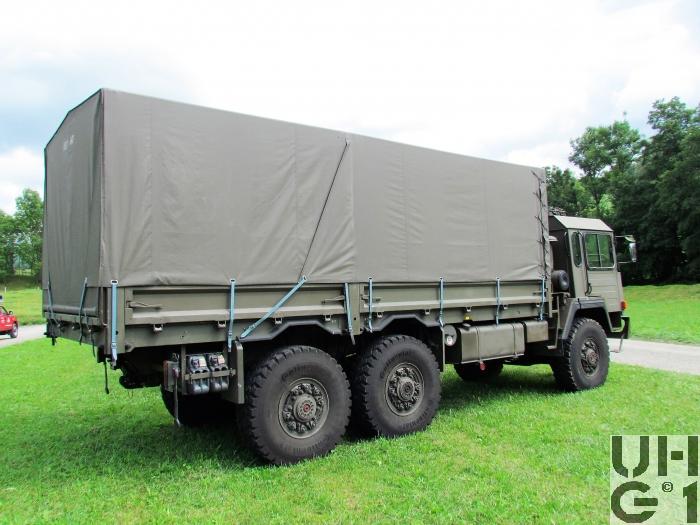

Gegenüber dem normalen 10 DM eine andere Blachengestell Konstruktion Fahrzeuge teilweise mit oder ohne Seilwinde
Gleiche Fahrzeuge Erstw BE 1 GT Erstw OS MLT/BE 1 Erstw RS MLT/BE Erstw Agr BE 1
