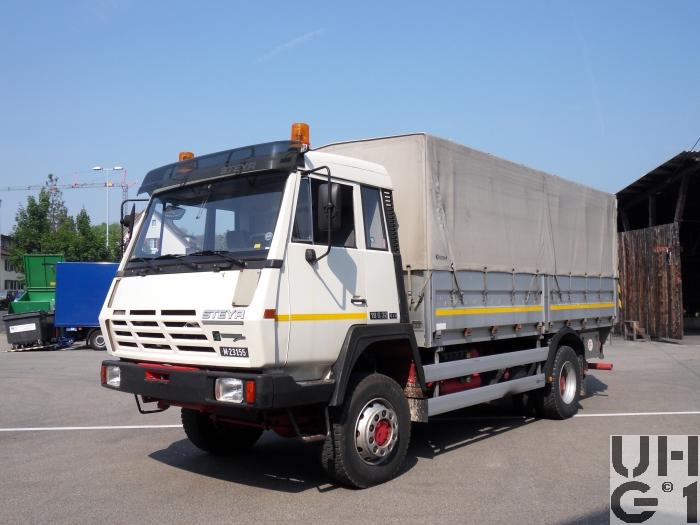

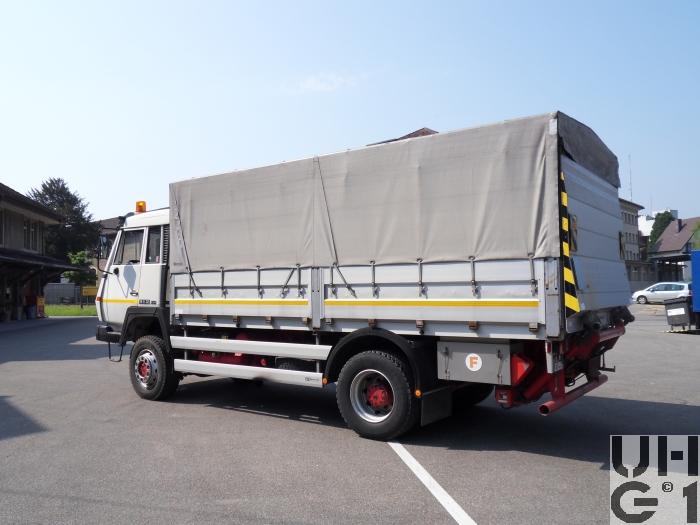

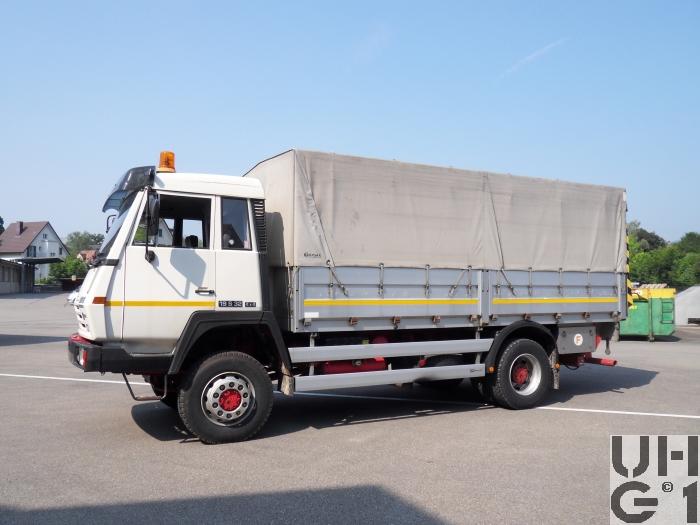

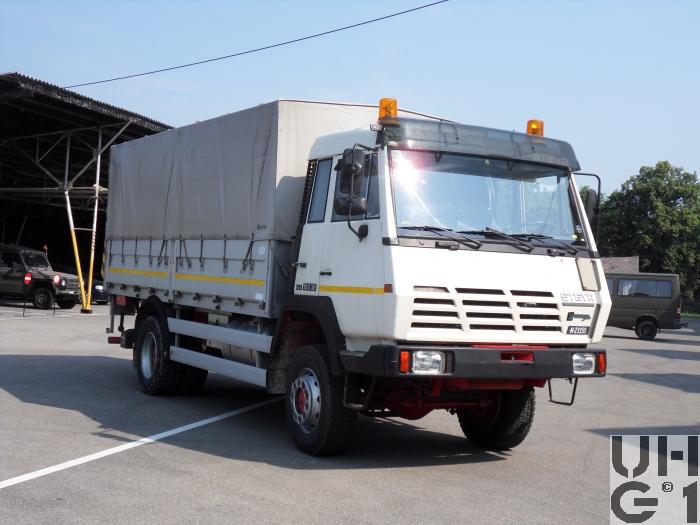

Steyr 19S32 P42, Lastw Verd Hebu 8,3 t 4x4 GL

Steyr 19S32 P42, Lastw Verd Hebu 8,3 t 4x4 gl Steyr 19S32 P42, Lastw Verd Hebu 8,3 t 4x4 gl Steyr 19S32 P42, Lastw Verd Hebu 8,3 t 4x4 gl Steyr 19S32 P42, Lastw Verd Hebu 8,3 t 4x4 gl Steyr 19S32 P42, Lastw Verd Hebu 8,3 t 4x4 gl



Abmessungen
Länge8'150 mm Fahrzeug
5'030 mm Ladefläche
Breite2'500 mm Fahrzeug
2'420 mm Ladefläche
Höhe3'460 mm Fahrzeug
1'950 mm Ladefläche
1'400 mm Ladefläche ab Boden
1'050 mm Zughaken vorne
850 mm Zughaken hinten
Leergewicht9'700 kg Fahrzeug
Nutzlast8'300 kg Fahrzeug
Gesamtgewicht18'000 kg Fahrzeug
34'000 kg Max. Gesamtzuggewicht
7'500 kg Max. Achslast vorne
11'500 kg Max. Achslast hinten
Radstand4'200 mm
Wendekreis15'980 mm


Motor
TypSteyr
Typ WD 615.45
Euro 2
Zylinder6 Zylinder Reihenmotor
Viertakt
Direkteinspritzung
Turbolader
Ladeluftkühler
KühlsystemFlüssigkeitskühlsystem
Anzahl Ventile2 Ventile pro Zylinder
Hängende Ventile durch seitliche Nockenwelle über Stössel, Stösselstangen und Kipphebel betätigt
Bohrung126 mm
Hub130 mm
Hubraum9'726 cm³
Verdichtung15,5:1
TreibstoffDiesel
PS/kW321 PS / 236 kW bei 2200 U/min
Drehmoment1'250 Nm bei 1'500 - 1'600 U/min


Kraftübertragung
GetriebeHersteller ZF
Typ 16 S 151 IT
Ecosplit Synchrongetriebe mit Intarder
16 Vorwärtsgänge
2 Rückwärtsgänge
Stockschaltung
Doppel H-Schaltung
Übersetzung
1. Gang 13,85:1
2. Gang 11,59:1
3. Gang 9,620:1
4. Gang 8,050:1
5. Gang 6,830:1
6. Gang 5,720:1
7. Gang 4,600:1
8. Gang 3,850:1
9. Gang 3,010:1
10. Gang 2,52:1
11. Gang 2,09:1
12. Gang 1,75:1
13. Gang 1,49:1
14. Gang 1,24:1
15. Gang 1,00:1
16. Gang 0,84:1
1. R-Gang 13,22:1
2. R-Gang 11,07:1
Das Wechselgetriebe besteht aus einem Viergangteil mit Rückwärtsgang, einer nachgeschalteten Bereichsgruppe in Planetenbauweise sowie einer integrierten, vorgeschalteten Splittgruppe
Der Rückwärtsgang ist klauengeschaltet, alle anderen Gänge sind synchronisiert
Die Bereichsgruppe ist synchronisiert, das Getriebe wird mechanisch über Schalthebel und Gestänge betätigt, die Umschaltung der Bereichsgruppe wird pneumatisch besteuert und erfolgt selbsttätig, die Splittgruppe wird pneumatisch mit Vorsteuerventil am Schalthebel betätigt
Verteilergetriebe
Hersteller Steyr
Typ VG 1200
Strassengang und Geländegang
Betätigung erfolgt elektro-pneumatisch
Übersetzung
1,00:1 Strassengang
1,75:1 Geländegang
KupplungEinscheiben Trockenkupplung
Hydraulisch betätigt
420 mm Durchmesser
AntriebPermanenter Allradantrieb
Längssperre
AchsenVorne
Starrachse
Antriebsachse mit Planetengetriebe
Übersetzung 4,80:1
Längsblattfedern
Hydraulische Teleskopstossdämpfer
Querstabilisator
Bereifung Semperit Trans Steel M 470, 315/70 R 22,5 154/150 K
Einfachbereifung
Hinten
Starrachse
Antriebsachse doppelt übersetzt mit Planetengetriebe
Übersetzung 4,80:1
Differentialsperre elektro-pneumatisch betätigt
Antrieb der Räder durch Differentialwellen
Längsblattfedern
Zusatzfedern
Hydraulische Teleskopstossdämpfer
Querstabilisator
Bereifung Semperit Trans Steel M 470, 315/70 R 22,5 154/150 K


Bremsen
BetriebsbremsePneumatische betätigte Zweikreis Bremsanlage
Auf alle Räder wirkend
Trommelbremsen vorne
Trommelbremsen hinten
Bremskraftregelung (ALB)
Auf Hinterräder wirkend
FeststellbremseFederspeicherzylinder auf Hinterachse wirkend
Mit integrierter mechanischer Löseeinrichtung
DauerbremseElektro-pneumatisch betätigte Drosselklappe im Auspuffrohr


Diverses
Tankinhalt1 Tank Stahl zu 300 Liter Diesel
Rechts am Chassis
Anhängelast20'000 kg
1'000 kg Stützlast
SeilwindeKeine
Höchstgeschwindigkeit87 km/h Elektronisch abgeregelt
Elektrische Anlage24 Volt
2 Batterien à  12 Volt 143 Ah
Minus Pol an Masse
Links am Chassis
Sitzplätze3 Personen
Anzahl Fahrzeuge29 Fahrzeuge
5 Fahrzeuge 1. Serie über AEB 95
10 Fahrzeuge 2. Serie über AEB 96
10 Fahrzeuge 3. Serie über AEB 97
4 Fahrzeuge 4. Serie über AEB 98
Im TruppeneinsatzAb 1995
BemerkungenLieferanten
Fahrgestell Steyr Nutzfahrzeuge, A-4400 Steyr
Aufbau Keller Fahrzeugbau AG, CH-3600 Thun
Hebebühne Trösch AG, CG-8600 Dübendorf
Anbauplatte Marcel Boschung AG, CH-3185 Schmitten

Einsatz
Hauptsächlich im Einsatz  für Waffenplätze, Zeughäuser und AMP, ausgerüstet mit SDR zum Transport von Munition

Aufbau
Brücke mit Verdeck und Hebebühne
Zum Teil mit Anbauplatte für Schneepflug
SDR Ausrüstung für Munitionstransport

Hebebühne
Hersteller
Trösch
Typ Euroline 2002
Tragkraft 2'000 kg
Plattformlänge 1'660 mm

Anhängerkupplung
Hersteller Rockinger
Typ 263 G 140 S
Max. Anhängelast 35'000 kg
