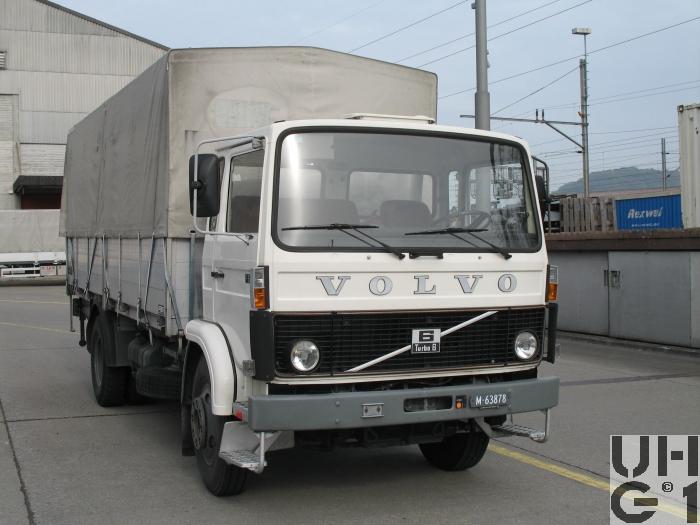

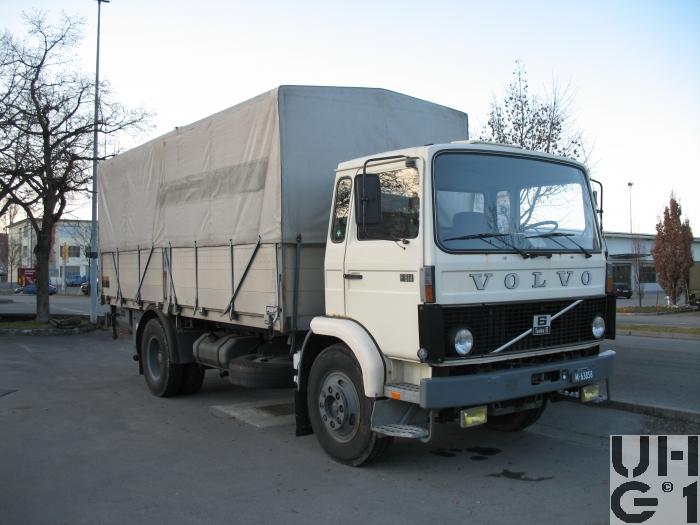

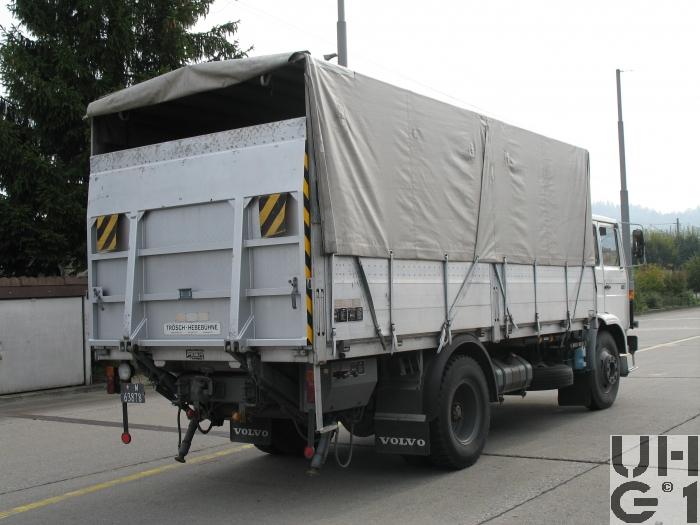

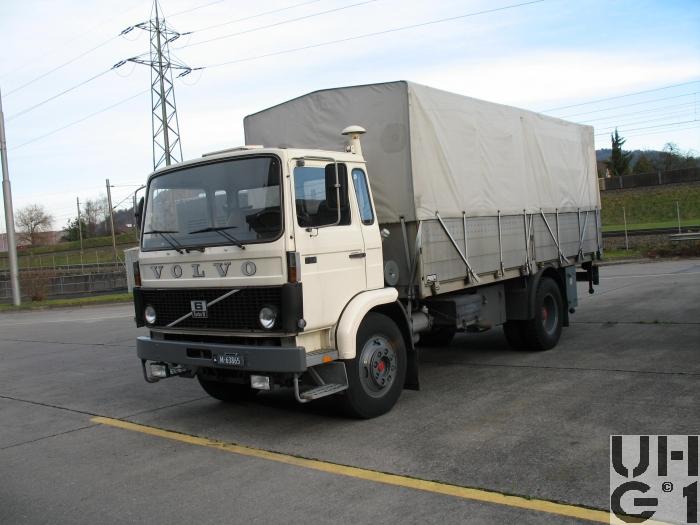

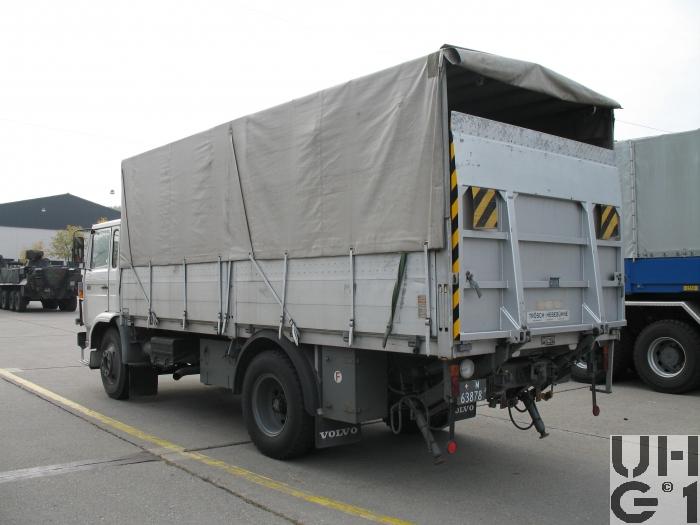

Volvo F 614-40, Lastw Verd Hebu 5t 4x2

Volvo F 614-40, Lastw Verd Hebu 5t 4x2 Volvo F 614-40, Lastw Verd Hebu 5t 4x2 Volvo F 614-40, Lastw Verd Hebu 5t 4x2 Volvo F 614-40, Lastw Verd Hebu 5t 4x2 Volvo F 614-40, Lastw Verd Hebu 5t 4x2


Abmessungen
Länge6'800 mm Fahrzeug
1'230 mm Ãœberhang vorne
2'160 mm Ãœberhang hinten
Breite2'300 mm Fahrzeug
1'795 mm Spurweite vorne
1'711 mm Spurweite hinten
Höhe3'100 mm Fahrzeug
2'755 mm Kabienendach
Leergewicht7'000 kg Fahrzeug
Nutzlast5'000 kg Fahrzeug
Gesamtgewicht12'000 kg Fahrzeug
4'300 kg Max. Achslast vorne
9'200 kg Max. Achslast hinten
Radstand4'000 mm
Wendekreis16'400 mm


Motor
TypVolvo
Typ TD 60 B
Zylinder6 Zylinder Reihenmotor
Viertakt
Abgasturbolader
KühlsystemFlüssigkeitskühlsystem
Anzahl Ventile2 Ventile pro Zylinder
Bohrung98,425 mm
Hub120,00 mm
Hubraum5'480 cm³
Verdichtung16,0:1
TreibstoffDiesel
PS/kW178 PS / 131 kW bei 2'800 U/min
Drehmoment530 Nm bei 1'900 U/min


Kraftübertragung
GetriebeHersteller ZF
Typ S6-65
Vollsynchronisiert
6 Vorwärtsgänge
1 Rückwärtsgang
Übersetzung
1. Gang 9,00:1
2. Gang 5,18:1
3. Gang 3,14:1
4. Gang 1,94:1
5. Gang 1,35:1
6. Gang 1,00:1
R. Gang 8,45:1
KupplungHersteller Fichtel und Sachs
Typ KB 114 C
Einscheiben Trockenkupplung
Hydraulisch betätigt
AntriebHinterradantrieb
Differentialsperre
Druckluftbetätigt
AchsenVorne
Faustachse
Längsblattfedern
Hydraulische Teleskopstossdämpfer
Querstabilisator
Bereifung 10 R 22,5
Einfachbereifung
Hinten
Starrachse
Antriebsachse mit einfacher Rücksetzung
Ãœbersezung 4,88:1
Längsblattfedern mit Zusatzfeder
Querstabilisator
Bereifung 10 R 22,5
Doppelbereifung


Bremsen
BetriebsbremseHydraulische Zweikreisbremsanlage
Druckluft unterstützt
Auf alle Räder wirkend
Trommelbremsen vorne
Trommelbremsen hinten
FeststellbremseFederspeicher
Auf Hinterachse wirkend
DauerbremseWirbelstrombremse
Elektrisch betätigt


Diverses
Tankinhalt1 Tank Stahl zu 130 Liter Diesel
Rechts am Chassis
Anhängelast8'000 kg
SeilwindeKeine
Höchstgeschwindigkeit80 km/h
Elektrische Anlage12 Volt
1 Batterie 12 Volt 210 Ah
Minus Pol an Masse
Links am Chassis
Sitzplätze2 Personen
Anzahl Fahrzeuge
Im TruppeneinsatzAb 1982
BemerkungenIm Einsatz für Armeeparks und Zeughäuser
