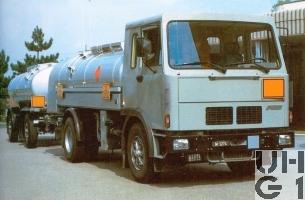

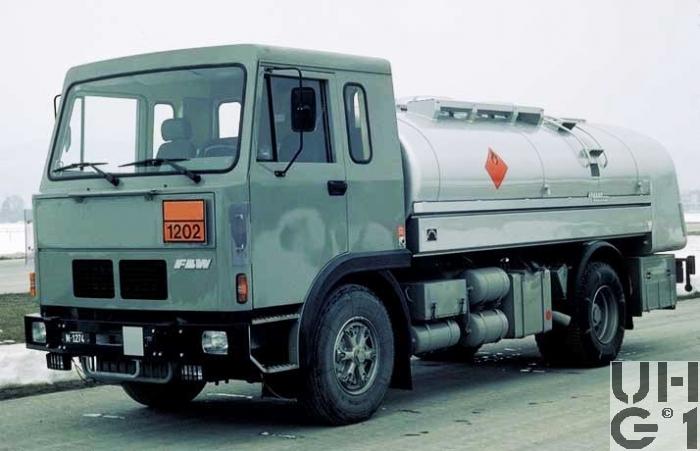

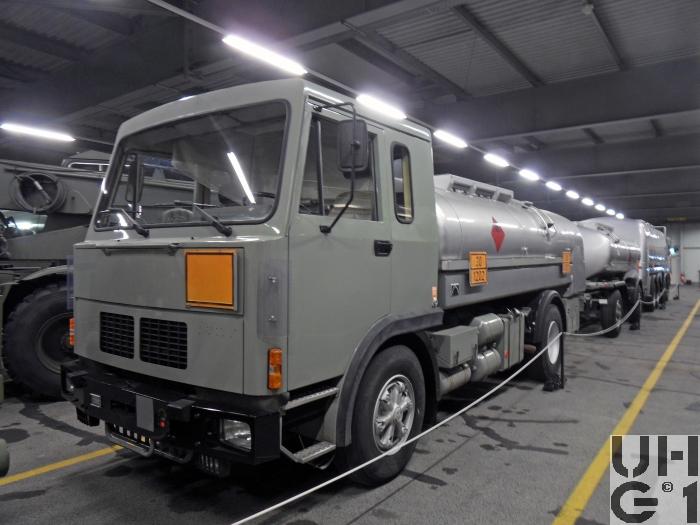

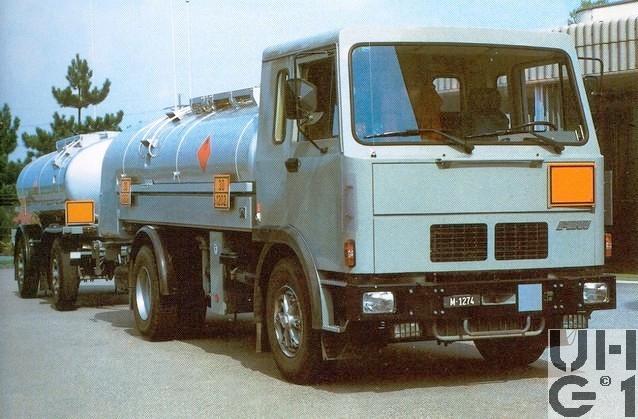

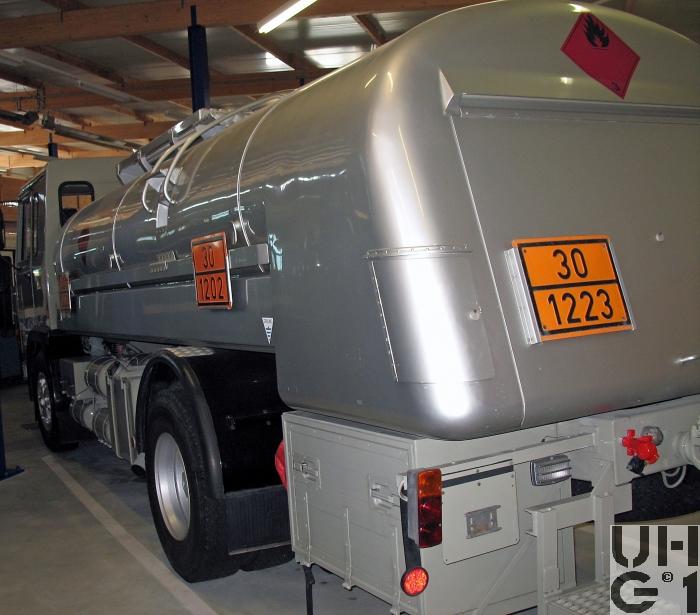

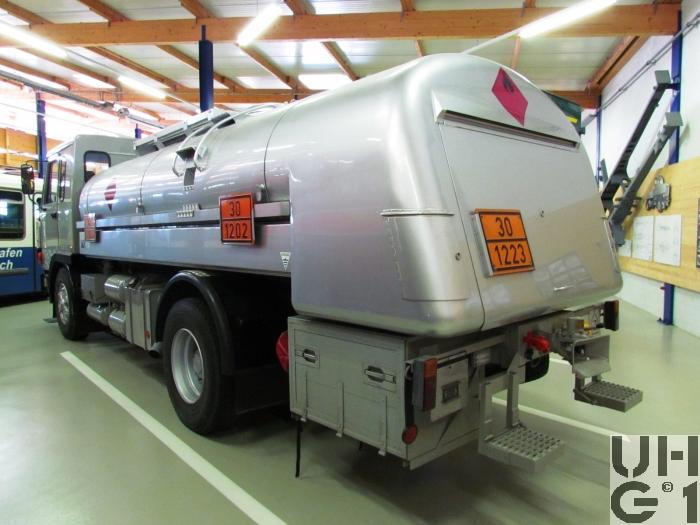

Radfahrzeuge > Lastwagen > FBW 70V-E5A F 520, Tankw Trst 9'100 l sch 4x2, Strassenzisterne 84
FBW 70V-E5A F 520, Tankw Trst 9'100 l sch 4x2, Strassenzisterne 84
Abmessungen | |
|---|---|
| Länge | 8'452 mm Fahrzeug 1'500 mm Überhang vorne 2'370 mm Überhang hinten |
| Breite | 2'300 mm Fahrzeug |
| Höhe | 2'900 mm Fahrzeug |
| Leergewicht | 9'300 kg Fahrzeug |
| Nutzlast | 6'700 kg Fahrzeug |
| Gesamtgewicht | 16'000 kg Fahrzeug 18'000 kg Fabrickgarantie 6'500 kg Max. Achslast vorne 13'000 kg Max. Achslast hinten |
| Radstand | 4'180 mm |
| Wendekreis | 18'000 mm |
Motor | |
| Typ | FBW Typ E5A |
| Zylinder | 6 Zylinder Reihenmotor Viertakt Direkteinspritzung Abgasturbolader |
| Kühlsystem | Flüssigkeitskühlsystem |
| Anzahl Ventile | 3 Ventile pro Zylinder 2 Einlassventile 1 Auslassventil Hängende Ventile über seitliche Nockenwelle, Stössel, Stösselstangen und Kipphebel betätigt |
| Bohrung | 130 mm |
| Hub | 150 mm |
| Hubraum | 11'946 cm³ |
| Verdichtung | 15,7:1 |
| Treibstoff | Diesel |
| PS/kW | 280 PS / 206 kW bei 2'000 U/min |
| Drehmoment | 1'160 Nm bei 1'350 U/min |
Kraftübertragung | |
| Getriebe | Hersteller ZF Typ 16 S-130 Schnellgang integriert 16 Vorwärtsgänge 1 Rückwärtsgang Übersetzung 1. Gang 11,46:1 8. Gang 0,850:1 |
| Kupplung | Einscheiben Trockenkupplung Hydraulisch betätigt |
| Antrieb | Hinterräder |
| Achsen | Vorne Starrachse Felgen 8.25 - 22,5 Tublex N Steilschulterfelgen Bereifung Michelin XZA 12 R 22,5 Einfachbereifung Hinten Starrachse Felgen 8.25 - 22,5 Tublex N Steilschulterfelgen Bereifung Michelin XM+S4 12 R 22,5 Doppelbereifung |
Bremsen | |
| Betriebsbremse | Zweikreis Druckluft Bremsanlage Auf alle Räder wirkend Trommelbremsen vorne Trommelbremsen hinten ABS |
| Feststellbremse | Federspeicher Auf Hinterräder wirkend |
| Dauerbremse | Staudruckbremse |
Diverses | |
| Tankinhalt | 1 Tank zu 250 Liter Diesel Links am Chassisrahmen |
| Anhängelast | 16'000 kg Rockinger Typ 41J G250 |
| Seilwinde | Keine |
| Höchstgeschwindigkeit | 80 km/h |
| Elektrische Anlage | 24 Volt 2 Batterien 12 Volt 125 Ah Minuspol an Masse Links am Chassisrahmen |
| Sitzplätze | 2 Personen |
| Anzahl Fahrzeuge | 7 Fahrzeuge |
| Im Truppeneinsatz | 1985 bis 2003 |
| Bemerkungen | Anhänger Zisternenanhänger 84 Länge 7'300 mm Breite 2'300 mm Höhe 2'700 mm Achsabstand 3'400 mm Leergewicht 3'110 kg Nutzlast 8'890 kg Gesamtgewicht 12'000 kg Tankinhalt 10'000 Liter Hersteller Fahrgestell Peter Aufbau Kasag Fahrzeug Strassenzisterne 84 Chassis Nummern 7132 - 7138 M+Nummern M+1274 bis M+1280 A Nummern A 42000 bis A 42006 Kabine Frech Hoch Sissach Aufbau Wartmann AG Carrosseriewerk Oberbipp Inhalt 2 Kammern mit je 4'550 Litern Diese 7 Tankwagen waren die letzten FBW Fahrzeuge, die für die Schweizer Armee in Wetzikon gebaut wurden. Datenquelle Jürg Biegger FBW Fahrzeuglexikon 4 1968 - 1985 http://www.hnf.ch |
