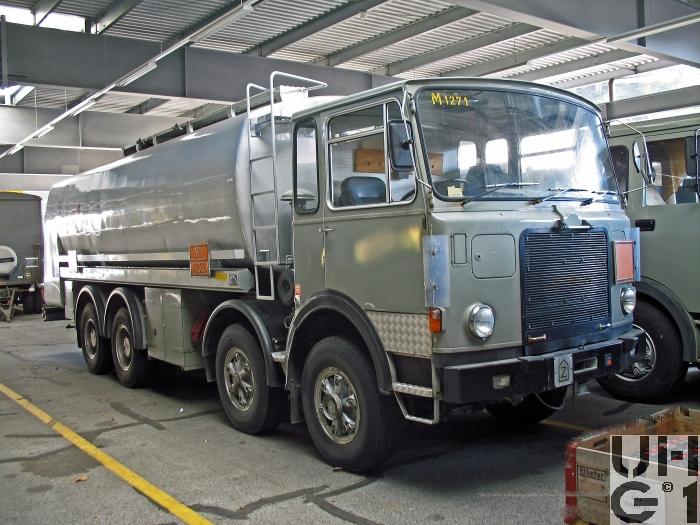

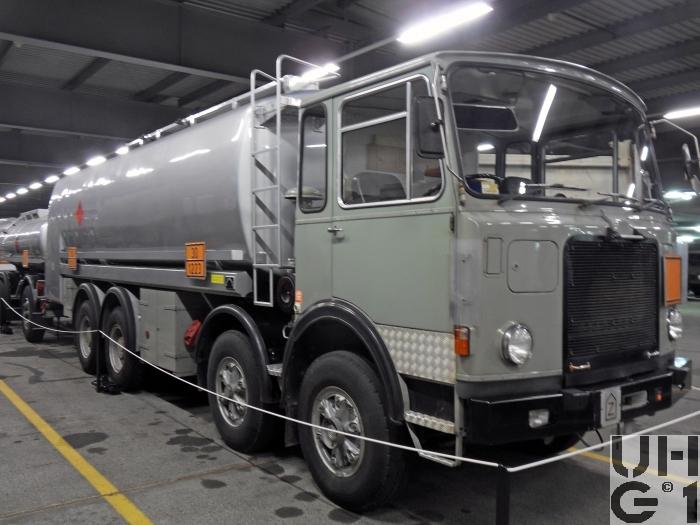

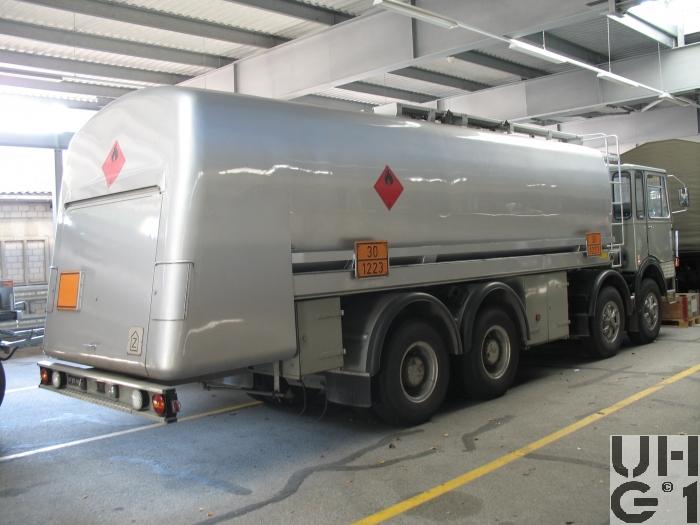

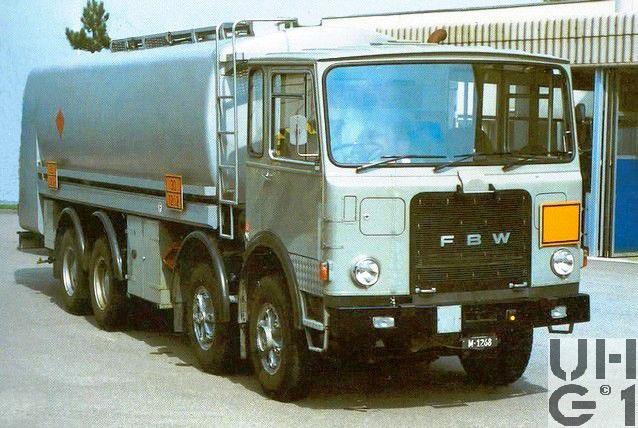

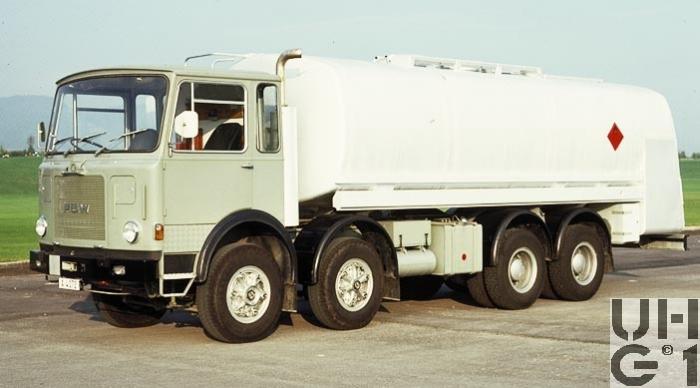

FBW 85 V E4A, Tankw Trst 20'000 l sch 8x4, Strassenzisterne 78
Abmessungen | |
|---|---|
| Länge | 10'000 mm Fahrzeug 1'340 mm Überhang vorne 1'450 mm Überhang hinten |
| Breite | 2'300 mm Fahrzeug |
| Höhe | 3'240 mm Fahrzeug |
| Leergewicht | 13'200 kg Fahrzeug |
| Nutzlast | 14'800 kg Fahrzeug |
| Gesamtgewicht | 28'000 kg Fahrzeug |
| Radstand | 1'500 mm + 3'000 mm + 1'350 mm |
| Wendekreis | 19'600 mm |
Motor | |
| Typ | FBW Typ E4A |
| Zylinder | 6 Zylinder Reihenmotor |
| Kühlsystem | Flüssigkeitskühlsystem |
| Anzahl Ventile | 2 Ventile pro Zylinder |
| Bohrung | 128 mm |
| Hub | 150 mm |
| Hubraum | 11'575 cm³ |
| Verdichtung | 16,5:1 |
| Treibstoff | Diesel |
| PS/kW | 280 PS / 205 kW (DIN) bei 2'100 U/min |
| Drehmoment | 1'127 Nm bei 1'350 U/min |
Kraftübertragung | |
| Getriebe | Allison HT 750 DRD Voll-Automat 5 Vorwärtsgänge 1 Rückwärtsgang |
| Kupplung | Drehmomentwandler TC 497 |
| Antrieb | Beide Hinterachsen |
| Achsen | Vorne Starrachsen 1. Achse Halbelliptische Längsblattfedern, 13 Blatt 2. Achse Halbelliptische Längsblattfedern, 11 Blatt Hydraulische Teleskopstossdämpfer Koni Typ 88 C-1017 Stabilisator Felgen 7.50 - 20 Trilex Schrägschulterfelgen +GF+ Stahlguss-Speichenräder Bereifung Firestone T 1000 10.00 - 20 Einfachbereifung Hinten Hersteller FBW Typ 85 Starrachsen Doppelachse Aussenplaneten Sperrbares Längsdifferential Sperren in beiden Achsen Halbelliptische Längsblattfedern Tandem Achsaufhängung Felgen 7.50 - 20 Trilex Schrägschulterfelgen +GF+ Stahlguss-Speichenräder Bereifung Firestone T 1000 10.00 - 20 Doppelbereifung |
Bremsen | |
| Betriebsbremse | Zweikreis Druckluft Bremsanlage Auf alle Räder wirkend Trommelbremsen vorne Trommelbremsen hinten |
| Feststellbremse | Federspeicher Auf Hinterräder wirkend |
| Dauerbremse | Retarder |
Diverses | |
| Tankinhalt | 1 Tank zu 250 Liter Diesel Rechts am Chassis |
| Anhängelast | 16'000 kg |
| Seilwinde | Keine |
| Höchstgeschwindigkeit | 80 km/h |
| Elektrische Anlage | 24 Volt 2 Batterien Typ 6Y10/50 12 Volt 125 Ah Minuspol an Masse Links am Chassisrahmen Anlasser Bosch Typ 0.001.410.044 Lichtmaschine Bosch Typ 0.120.400.683 |
| Sitzplätze | 2 Personen |
| Anzahl Fahrzeuge | 6 Fahrzeuge 1 Prototyp 5 Seriefahrzeuge |
| Im Truppeneinsatz | 1978 bis 2001 |
| Bemerkungen | Kabine: Frech Hoch Sissach Aufbau: Wartmann Aufbau: 2 Kammern mit je 10'000 Liter Inhalt Chassis Nummern 1976: 6617 Prototyp 1978: 6732 - 6736 M+ Nummern M+1269 bis M+1273 A Nummern A 40550 bis A 40554 A 4072 Prototyp Ablieferungen A 4072 02.12.1976 A 40550 29.09.1978 A 40551 08.11.1978 A 40552 30.11.1978 A 40553 28.12.1978 A 40554 28.12.1978 Datenquelle Jürg Biegger FBW Fahrzeuglexikon 4 1968 - 1985 http://www.hnf.ch |
