Steyr 1291.320 P42, Lastw Verd Hebu 7,8 t 4x4

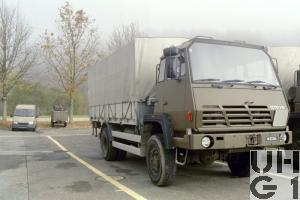

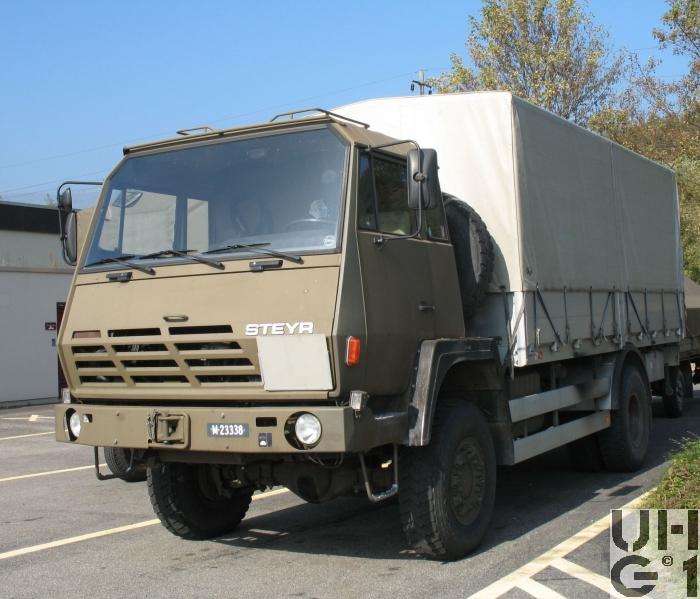

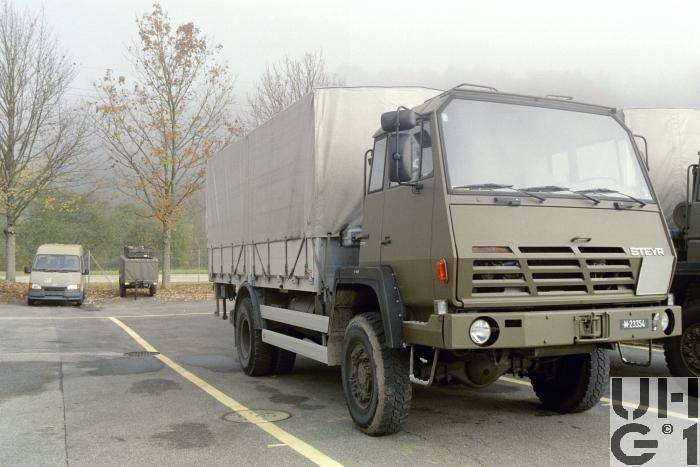

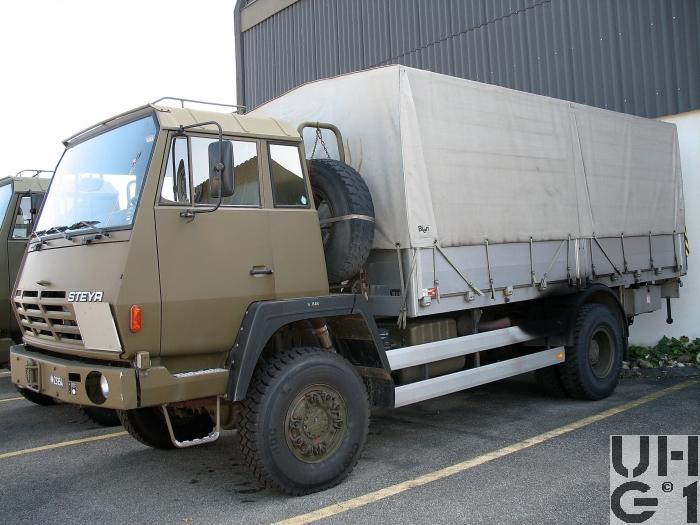

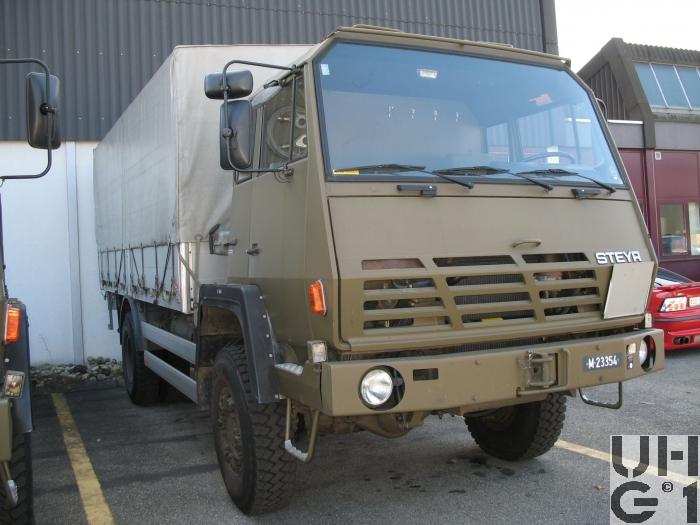

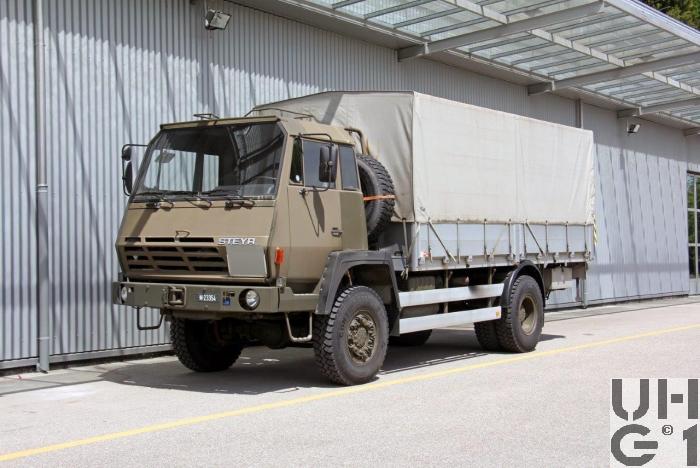

Steyr 1291.320 P42, Lastw Verd Hebu 7,8 t 4x4, Foto Daniel Lenherr Steyr 1291.320 P42, Lastw Verd Hebu 7,8 t 4x4 Steyr 1291.320 P42, Lastw Verd Hebu 7,8 t 4x4 Steyr 1291.320 P42, Lastw Verd Hebu 7,8 t 4x4 Steyr 1291.320 P42, Lastw Verd Hebu 7,8 t 4x4



Abmessungen
Länge8'570 mm Fahrzeug
5'500 mm Ladefläche
1'730 mm Überhang vorne
1'550 mm Überhang hinten
31° Überhangwinkel vorne
34° Überhangwinkel hinten
Breite2'500 mm Fahrzeug
2'420 mm Ladefläche
2'072 mm Spurweite vorne
2'072 mm Spurweite hinten
Höhe3'520 mm Fahrzeug mit Verdeck Mitte
3'380 mm Fahrzeug mit Verdeck aussen
3'507 mm Fahrzeug Kabine gekippt
3'093 mm Fahrzeug Kabine
1'980 mm Ladefläche
1'380 mm Ladefläche ab Boden
800 mm Seitenladen
1'020 mm Zughaken vorne
740 mm Zughaken hinten
950 mm Watfähigkeit
380 mm Bodenfreiheit
Leergewicht10'100 kg Fahrzeug
Nutzlast7'900 kg Fahrzeug
Gesamtgewicht18'000 kg Fahrzeug
34'000 kg Max. Gesamtzuggewicht
7'500 kg Max. Achslast vorne
11'500 kg Max. Achslast hinten
Radstand4'180 mm
Wendekreis18'400 mm


Motor
TypSteyr
Typ WD 615.45
Euro 2
Zylinder6 Zylinder Reihenmotor
Viertakt
Direkteinspritzung
Turbolader
Ladeluftkühlung
KühlsystemFlüssigkeitskühlsystem
Anzahl Ventile2 Ventile pro Zylinder
Hängende Ventile von seitlicher Nockenwelle über Flachstössel, Stösselstangen und Kipphebel betätigt
Bohrung126 mm
Hub130 mm
Hubraum9'721 cm³
Verdichtung15,5:1
TreibstoffDiesel
PS/kW321 PS / 236 kW (DIN) bei 2'200 U/min
Drehmoment127,4 kpm / 1'250 Nm bei 1'500 bis 1'600 U/min


Kraftübertragung
GetriebeHauptgetriebe
Hersteller ZF
Typ 4S150 GP
ZF-Transmatic bestehend aus Wandlerschaltkupplung und angeflanschtem Synchrogetriebe und Retarder
Vorwärtsgänge sperrsynchronisiert
Rückwärtsgang klauengeschaltet
Schaltbetätigung mechanisch mit Knüppelschaltung bzw. Drehwellenschaltung
Die Umschaltung der Planetengruppe erfolgt pneumatisch
8 Vorwärtsgänge
1 Rückwärtsgang
Doppel H-Schaltung
Übersetzung
1. Gang 9,090:1
2. Gang 6,480:1
3. Gang 4,640:1
4. Gang 3,420:1
5. Gang 2,650:1
6. Gang 1,890:1
7. Gang 1,350:1
8. Gang 1,000:1
R. Gang 11,69:1
Verteilergetriebe
Hersteller ZF
Typ VG 1200
2 Wellen Verteilergetriebe
Übersetzung
1,00:1 Strassengang
1,75:1 Geländegang
Geländegang nicht schaltbar
Das Verteilergetriebe mit permanentem Allradantrieb verteilt das Eingangsdrehmoment auf die Vorder- und Hinterachsen im Verhältnis 30:70
Durch den Planetengetriebe-Längsausgleich werden Drehzahlunterschiede zwischen Vorder- und Hinterachse ausgeglichen
Schaltbetätigung der Längsdifferentialsperre pneumatisch
Wandlerschaltkupplung
Hersteller ZF
Typ WSK 400
Hydraulische Wandlerschaltkupplung
Mit integriertem Retarder
KupplungEinscheiben Trockenkupplung
Hydraulisch betätigt
AntriebPermanenter Allradantrieb
Längssperre
Geländegang
AchsenVorne
Starrachse
Antriebsachse doppelt übersetzt
Übersetzung 4,80:1
Blattfedern
Hydraulische Teleskopstossdämpfer
Bereifung Firestone SAT 2000/3000 12.00 R 20 154/150 K
Einfachbereifung
Hinten
Starrachse
Antriebsachse doppelt übersetzt
Übersetzung 4,80:1
Antrieb der Räder über Differentialwellen
Differentialsperre
Blattfedern
Hydraulische Teleskopstossdämpfer
Bereifung Firestone SAT 2000/3000 12.00R 20 154/150 K
Doppelbereifung


Bremsen
BetriebsbremsePneumatische Zweikreis-Fremdkraft Bremsanlage
ALB automatische, lastabhängige Bremskraftregelung für die Hinterräder
ABV Automatischer Blockierverhinderer
Trommelbremsen vorne
420 mm Durchmesser
160 mm Bremsbackenbreite
923 cm² Bremsfläche je Rad
Trommelbremsen hinten
420 mm Durhmesser
185 mm Bremsbackenbreite
1'290 cm² Bremsfläche pro Rad
FeststellbremseFederspeicherbremse
Auf Hinterachse wirkend
DauerbremseRetarder
Hydraulische Dauerbremse in der Wandlerschaltkupplung
Pneumatische Betätigung über ein 6-stufiges Steuerventil am Lenksäulenrohr


Diverses
Tankinhalt1 Tank Stahl zu 200 Liter Diesel
Rechts am Chassis
Anhängelast16'000 kg
1'000 kg Stützlast
SeilwindeKeine
Höchstgeschwindigkeit87 km/h Elektronisch abgeregelt
Elektrische Anlage24 Volt
2 Batterien 12 Volt 143 Ah
Minuspol an Masse
Links am Chassis
Sitzplätze3 Personen
Anzahl Fahrzeuge26 Fahrzeuge
Im TruppeneinsatzBeschaffung über RP 1996
Einsatz ab 1998
BemerkungenHersteller
Fahrgestell Steyr Nutzfahrzeuge, A-4400 Steyr
Aufbau Keller Fahrzeugbau AG, CH-3600 Thun
Hebebühne Trösch AG, CH-8600 Dübendorf

Aufbau
Brücke mit Verdeck und Hebebühne
