Radfahrzeuge > Lastwagen > Saurer 5DF 6x4, Brücke mit Verdeck

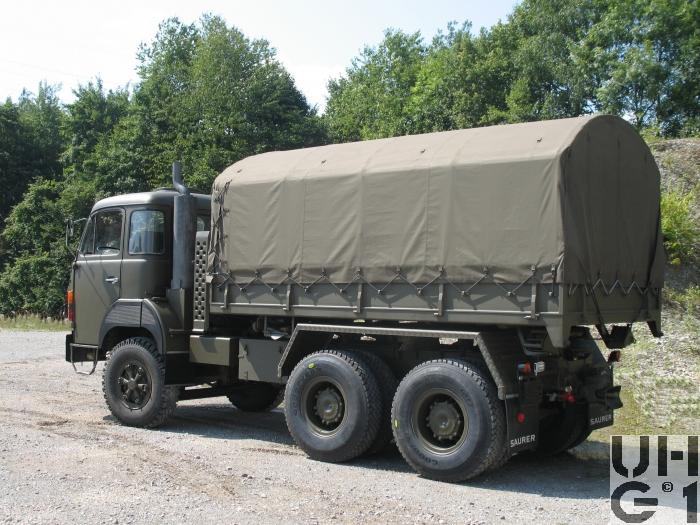

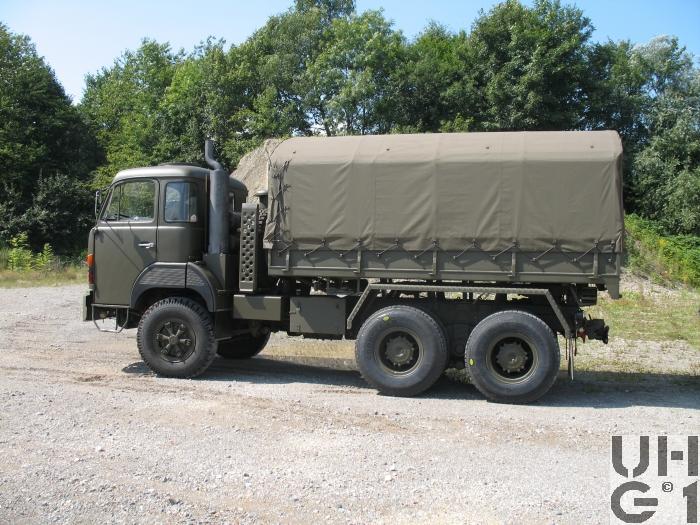

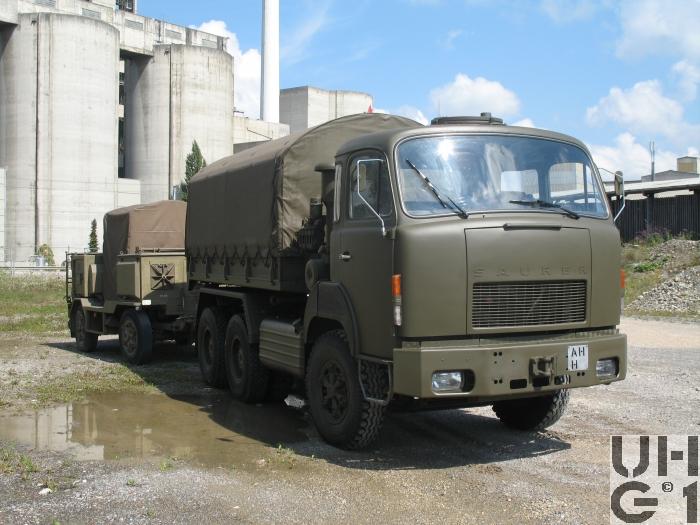

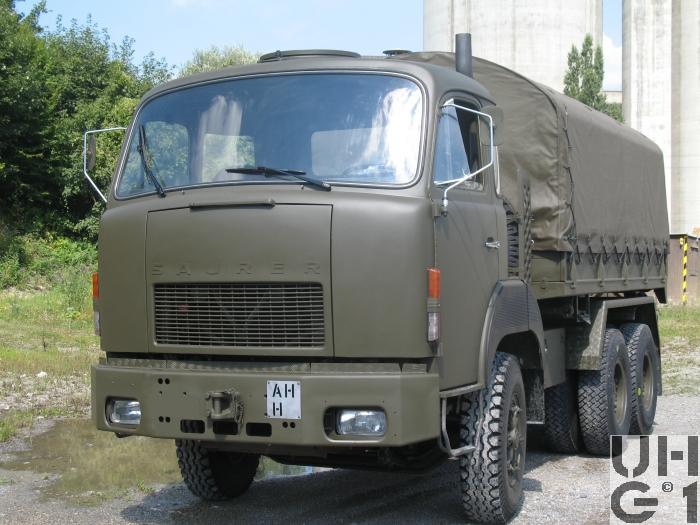

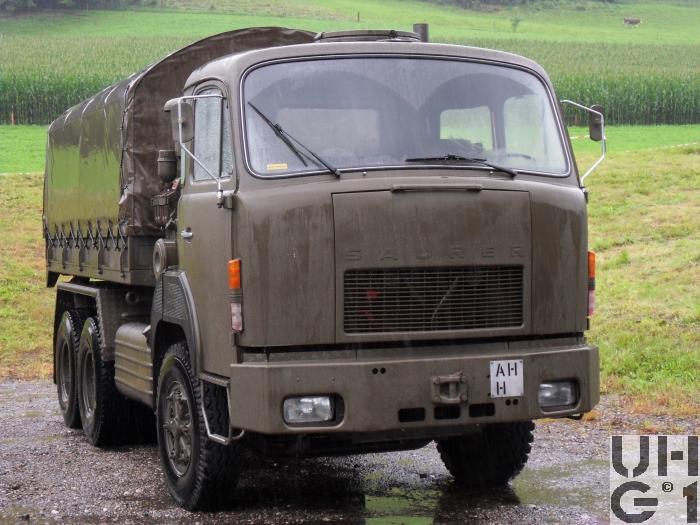

Saurer 5DF 6x4, Brücke mit Verdeck
Abmessungen | |
|---|---|
| Länge | 7'350 mm Fahrzeug 1'744 mm Überhang vorne 1'075 mm Überhang hinten |
| Breite | 2'300 mm Fahrzeug 1'985 mm Spurweite vorne 1'710 mm Spurweite hinten |
| Höhe | 3'490 mm Fahrzeug 600 mm Bodenfreiheit |
| Leergewicht | 8'200 kg Fahrzeug |
| Nutzlast | 23'800 kg Fahrzeug |
| Gesamtgewicht | 32'000 kg Fahrzeug 100000 kg Max. Gesamtzuggewicht |
| Radstand | 3'000 mm + 1'320 mm |
| Wendekreis | 15'500 mm |
Motor | |
| Typ | Saurer Typ D2KT |
| Zylinder | 6 Zylinder Reihenmotor Viertakt Direkteinspritzung Abgasturbolader |
| Kühlsystem | Flüssigkeitskühlsystem |
| Anzahl Ventile | 4 Ventile pro Zylinder Hängende Ventile durch seitliche Nockenwelle über Stössel, Stösselstangen und Kipphebel betätigt |
| Bohrung | 130 mm |
| Hub | 150 mm |
| Hubraum | 11'950 cm³ |
| Verdichtung | 16,0:1 |
| Treibstoff | Diesel |
| PS/kW | 330 PS / 243 kW bei 2'200 U/min |
| Drehmoment | 1'100 - 1'250 Nm bei 1'400 U/min |
Kraftübertragung | |
| Getriebe | ZF 5S 110 GP 9 Vorwärtsgänge 1 Rückwärtsgang 1 Crawler Stockschaltung Liegend eingebaut Elektro-pneumatische Umschaltung durch Kippschalter am Schalthebel |
| Kupplung | Einscheiben Trockenkupplung Hydraulisch betätigt |
| Antrieb | Antrieb auf beide Hinterachsen |
| Achsen | Vorne Starrachse Halbelliptische Längsblattfedern Gummihohlfedern Hydraulische Teleskopstossdämpfer Hinten Starrachsen Halbelliptische Längsblattfedern Längslenker Planetenachsen mit Differentialsperren Ausgleichsdifferential zwischen beiden Achsen |
Bremsen | |
| Betriebsbremse | Frontachse Hydraulisch-pneumatische Zweikreis Bremsanlage Hinterachsen Zweikreis Druckluft Bremsanlage Trommelbremsen vorne Trommelbremsen hinten |
| Feststellbremse | Federspeicherbremse Auf Hinterachsen wirkend |
| Dauerbremse | Staudruckmotorbremse Pneumatisch betätigt |
Diverses | |
| Tankinhalt | 1 Tank Stahl zu 320 Liter Diesel Rechts am Chassis |
| Anhängelast | 68'000 kg 1'000 kg Stützlast |
| Seilwinde | Hinten 6'000 kg Zugkraft 50 m Seillänge 16 mm Seildurchmesser Seilzug nach vorne und hinten möglich |
| Höchstgeschwindigkeit | 80 Km/h |
| Elektrische Anlage | 24 Volt 2 Batterien 12 Volt 135 Ah Minus Pol an Masse Links am Chassis |
| Sitzplätze | 2 Personen |
| Anzahl Fahrzeuge | 2 Fahrzeuge Prototypen für Versuche |
| Im Truppeneinsatz | Ab 1972 |
| Bemerkungen |
