Mercedes Benz 3538 AK, 8x8/4 Kran, CONW SCH INT 8,1 t

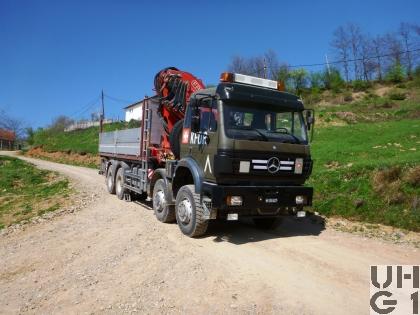

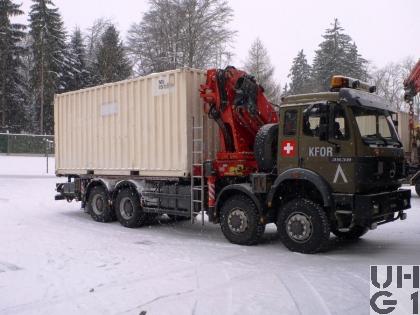

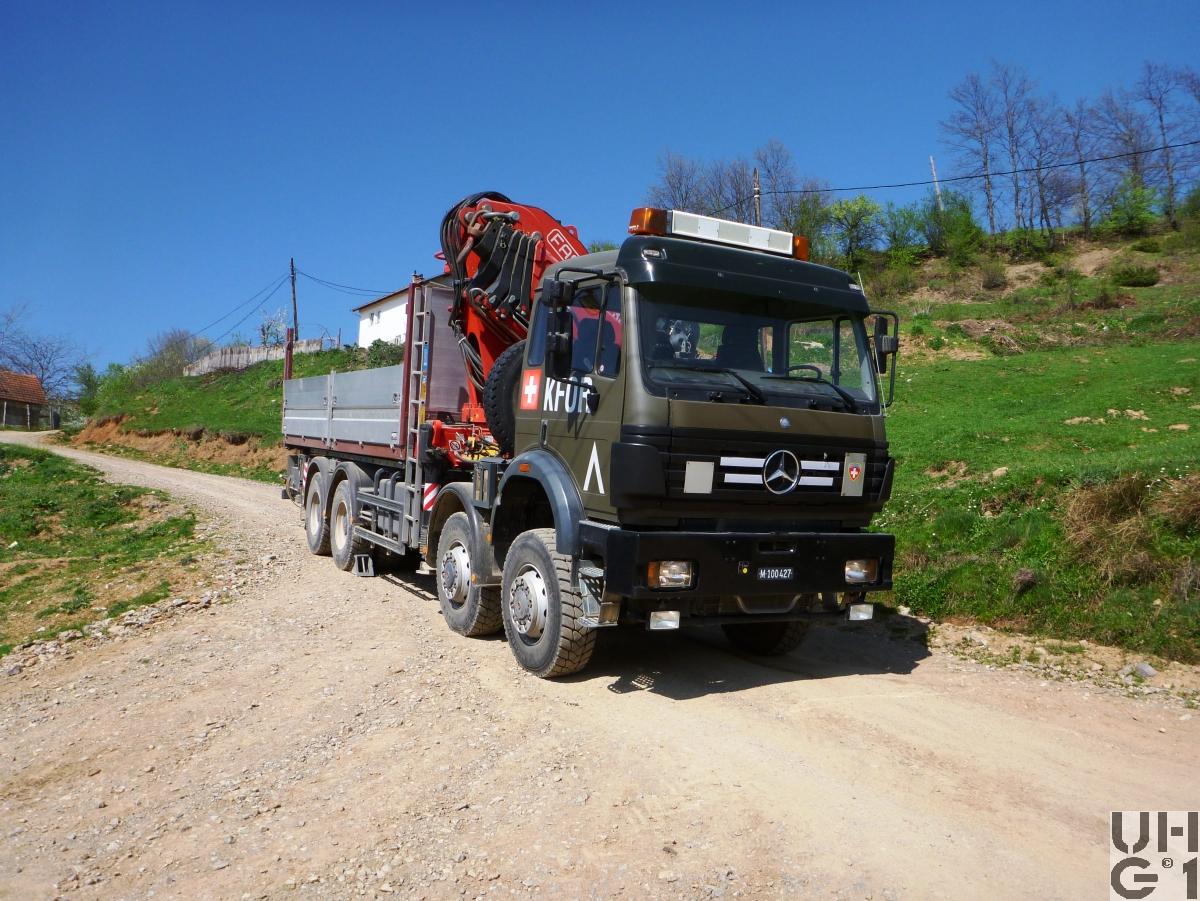

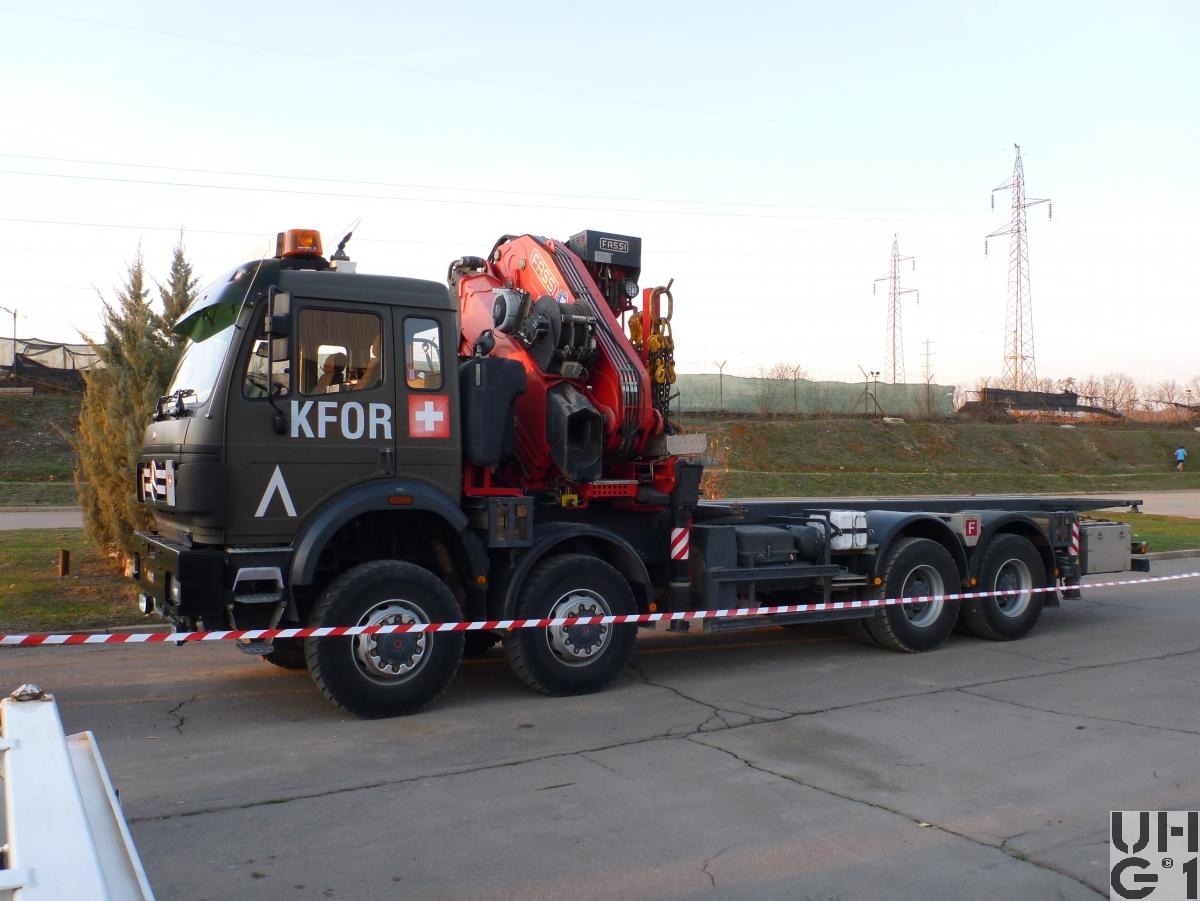

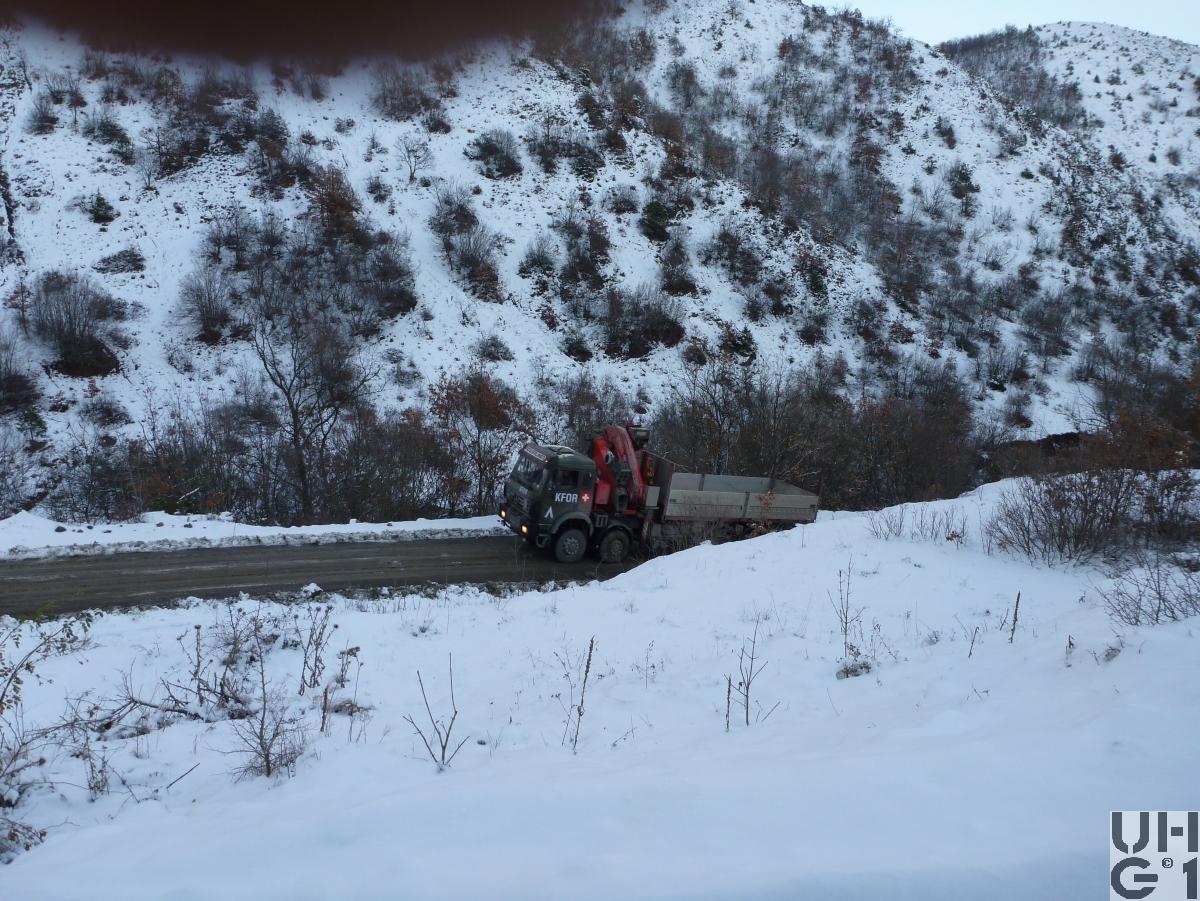

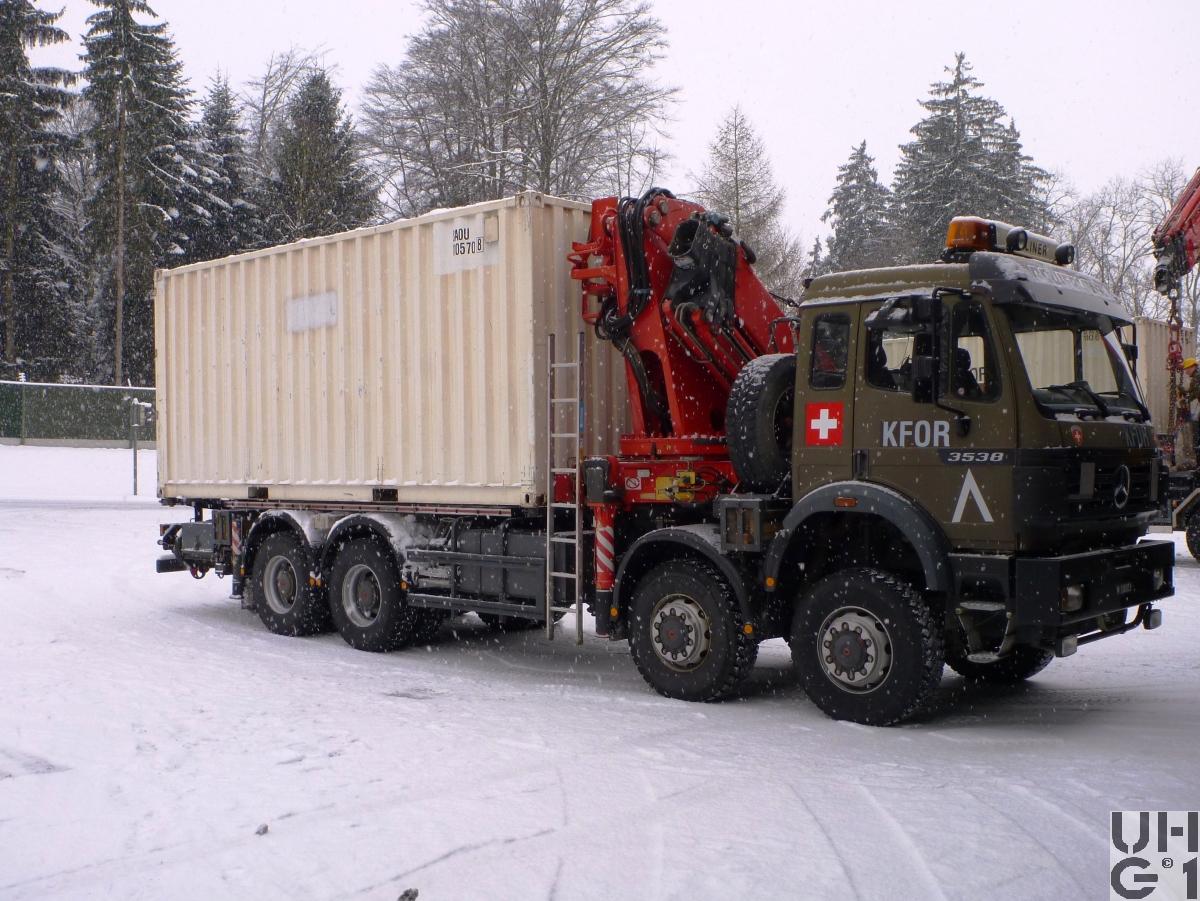

Mercedes Benz Powerliner 3538 AK, 8x8/4 Kran, Conw SCH INT 8,1 t Mercedes Benz Powerliner 3538 AK, 8x8/4 Kran, Conw SCH INT 8,1 t Mercedes Benz Powerliner 3538 AK, 8x8/4 Kran, Conw SCH INT 8,1 t Mercedes Benz Powerliner 3538 AK, 8x8/4 Kran, Conw SCH INT 8,1 t Mercedes Benz Powerliner 3538 AK, 8x8/4 Kran, Conw SCH INT 8,1 t


Abmessungen
Länge10'550 mm Fahrzeug
6'058 mm Container
1'410 mm Ãœberhang Fahrgestell vorne
1'720 mm Ãœberhang Fahrgestell hinten
Breite2'500 mm Fahrzeug
2'012 mm Spurweite vorne
1'804 mm Spurweite hinten
Höhe3'900 mm Fahrzeug
1'400 mm Rahmenhöhe
1'150 mm Stecknagel vorne
1'050 mm Zuglasche hinten
Leergewicht23'850 kg Fahrzeug
Nutzlast8'150 kg Fahrzeug
Gesamtgewicht32'000 kg Fahrzeug
7'500 kg Max. Achslast vorne je Achse
19'000 kg Max. Achslast hinten beide Achsen
Radstand1'500 mm / 3'700 mm / 1'350 mm
Wendekreis23'690 mm


Motor
TypMercedes Benz
Typ OM 442 LA EURO II
Zylinder8 Zylinder V90° Motor
Abgasturbolader
Ladeluftkühler
EDC
KühlsystemFlüssigkeitskühlsystem
Anzahl Ventile4 Ventile pro Zylinder
Hängende Ventile durch untenliegende Nockenwelle über Stössel, Stösselstangen und Kipphebel betätigt
Bohrung128 mm
Hub142 mm
Hubraum14'618 cm³
Verdichtung17,25:1
TreibstoffDiesel
PS/kW380 PS / 280 kW bei 1'900 U/min
Drehmoment1'850 Nm bei 1'100 U/min


Kraftübertragung
GetriebeHauptgetriebe
Hersteller Mercedes Benz
Typ G 210 - 16
Synchronisiertes Getriebe
Doppel-H-Schaltung
16 Vorwärtsgänge
1 Rückwärtsgang
Übersetzung
14,2:1 bis 0,83:1

Verteilergetriebe
Hersteller Mercedes Benz
Typ VG 2400
Übersetzung
1,030:1 Strassengang
1,448:1 Geländegang
KupplungEinscheiben Trockenkupplung
Hydraulisch betätigt
AntriebAllradantrieb permanent mit Geländegang und konstanter Drehmomentverteilung
Längssperre
Druckluft betätigt
AchsenVorne
Starrachsen
Antriebsachsen doppelt übersetzt
Aussenplaneten
Ãœbersetzung 4,57:1
Differentialsperren
Druckluft betätigt
Parabelfederung
Hydraulische Teleskopstossdämpfer
Drehstabstabilisator
Felgen 9.00 - 22,5 Stahlscheibenräder
Bereifung Michelin XDY 315/80R22,5 156/150K
Einfachbereifung
Hinten
Starrachsen
Antriebsachsen doppelt übersetzt
Aussenplaneten
Ãœbersetzung 4,57:1
Differentialsperren
Druckluft betätigt
Längssperren
Druckluft betätigt
Achsführung über 4 Längslenker unten und 2 Längslenker oben
Pendelfederung
Hydraulische Teleskopstossdämpfer
Drehstabstabilisator
Felgen 9.00 -22,5 Stahlscheibenräder
Bereifung Michelin XDY 315/80R22,5 156/150L
Doppelbereifung


Bremsen
BetriebsbremseZweikreis Druckluft Bremsanlage nach EG Norm
Trommelbremsen vorne
Trommelbremsen hinten
FeststellbremseFederspeicher
Auf Hinterräder wirkend
DauerbremseAuspuff Staudruckbremse
Mechanisch betätigt


Diverses
Tankinhalt1 Tank Stahl zu 400 Liter Diesel
Rechts am Chassis
1 Tank Kunststoff zu 200 Liter Hydrauliköl
Hinter der Kabine
AnhängelastKein Anhängerbetrieb vorgesehen
SeilwindeHersteller Rotzler
Typ TR 080/4
80 kN Zugkraft
60 m Seillänge total
45 m Seillänge nutzbar
16 mm Seildurchmesser
Höchstgeschwindigkeit89 km/h Elektronisch begrenzt
Elektrische Anlage24 Volt
2 Batterien 12 Volt 165 Ah
Minuspol an Masse
Links am Chassis
Anlasser 24 Volt 6 kW
Alternator 28 Volt 80 A
Sitzplätze2 Personen
Anzahl Fahrzeuge1 Fahrzeug
Im TruppeneinsatzAb 1998
BemerkungenLieferanten
Fahrgestell Mercedes-Benz (Schweiz) AG, CH-8952 Schlieren
Kranaufbau Armin Notter AG, CH-5623 Boswil
Seilspill Fa. Rotzler, D-79577 Steinen

Aufbau
Containerrahmen
Seilwinde
Ladekran

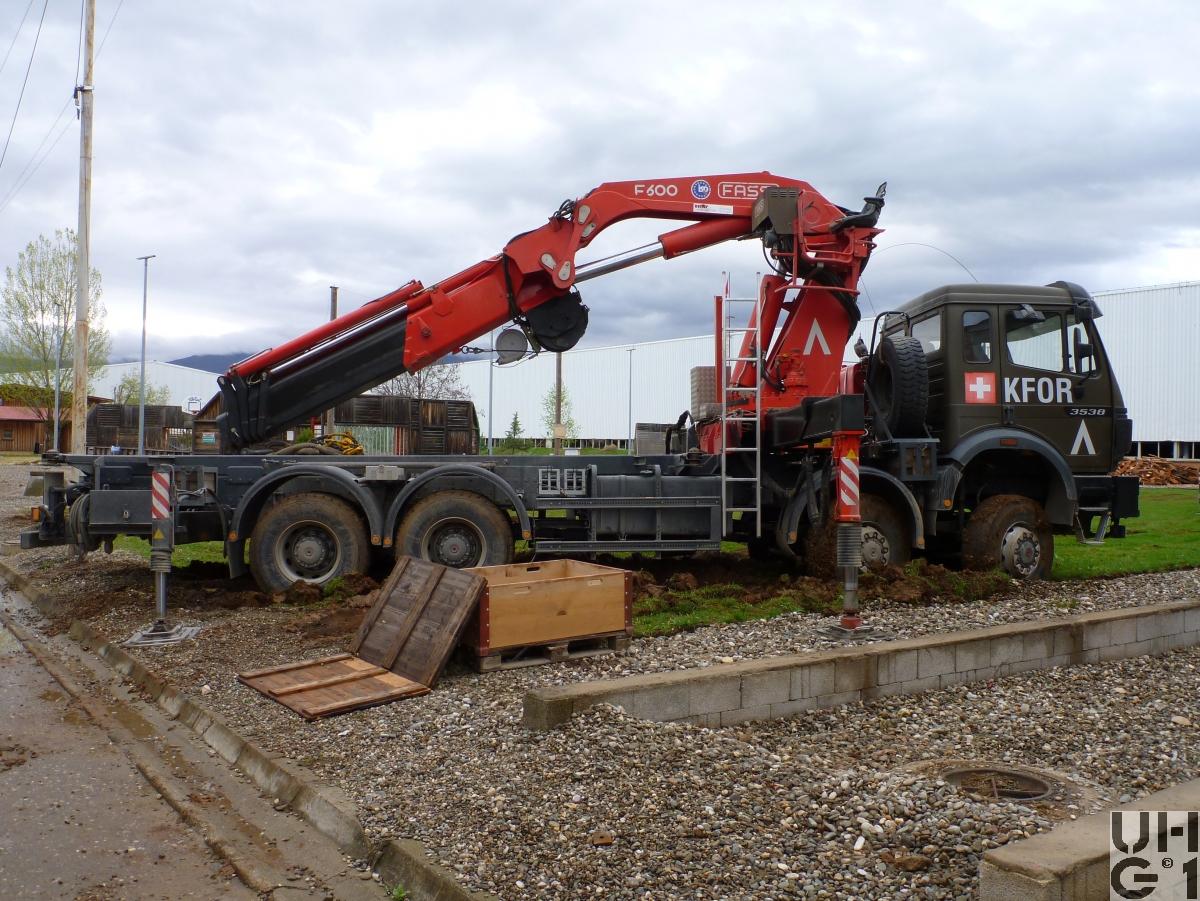

Ladekran
Hersteller Fassi
Typ F600.24
53,8 mt Hubmoment
11'750 mm Ausladung
7'200 mm Hydraulischer Auszug
70 Liter / Minute Pumpenleistung
180° Schwenkbereich
48 kNm Schwenkmoment
305 bar Betriebsdruck
6'000 kg Gewicht
