Radfahrzeuge > Lastwagen > FBW 70V-F520 E5A, Repw ERV Rapier sch 4x2

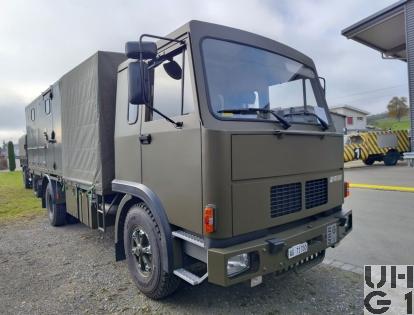

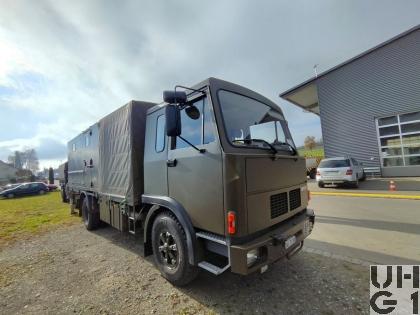

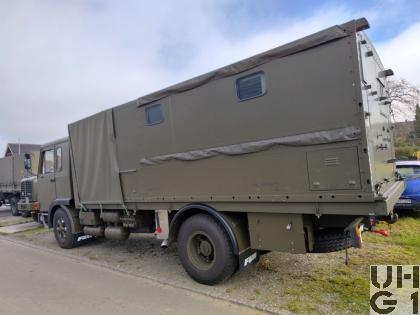

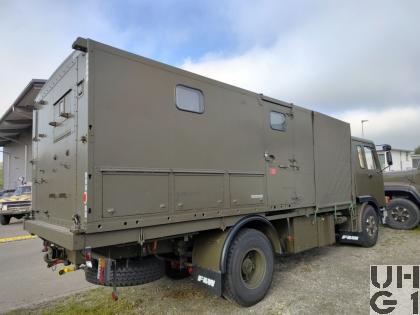

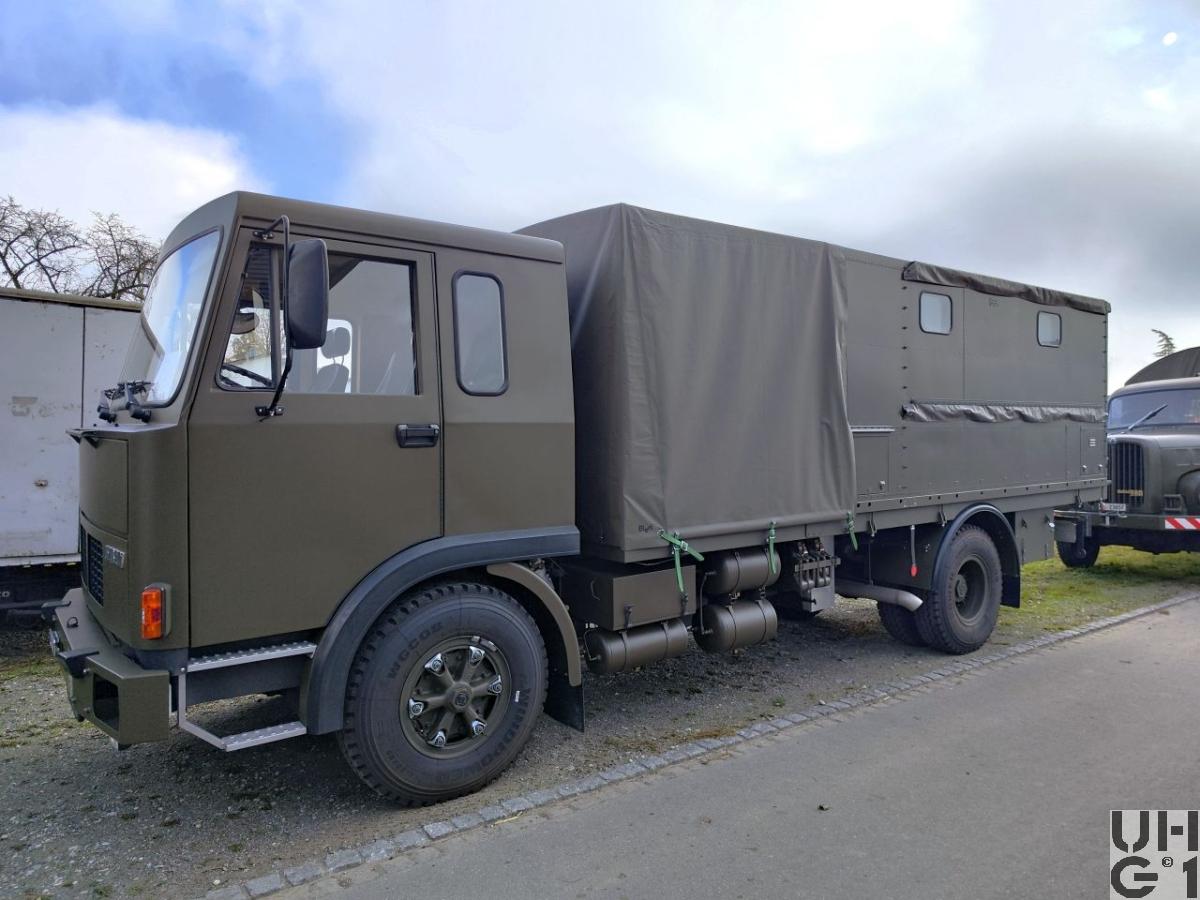

FBW 70V-F520 E5A, Repw ERV Rapier sch 4x2
Abmessungen | |
|---|---|
| Länge | 8'750 mm Fahrzeug |
| Breite | 2'480 mm Fahrzeug 1'936 mm Spurweite vorne 1'672 mm Spurweite hinten |
| Höhe | 3'180 mm Fahrzeug Verdeck Mitte 3'120 mm Fahrzeug Verdeck aussen |
| Leergewicht | 13'000 kg Fahrzeug |
| Nutzlast | 3'000 kg Fahrzeug |
| Gesamtgewicht | 16'000 kg Fahrzeug |
| Radstand | 4'680 mm |
| Wendekreis | 18'000 mm |
Motor | |
| Typ | FBW Typ E5A |
| Zylinder | 6 Zylinder Reihenmotor Viertakt Direkteinspritzung |
| Kühlsystem | Flüssigkeitskühlsystem |
| Anzahl Ventile | 3 Ventile pro Zylinder 2 Einlassventile 1 Auslassventil Hängende Ventile durch seitlich liegende Nockenwelle über Stössel, Stösselstangen und Kipphebel betätigt |
| Bohrung | 130 mm |
| Hub | 150 mm |
| Hubraum | 11'946 cm³ |
| Verdichtung | 15,7:1 |
| Treibstoff | Diesel |
| PS/kW | 280 PS / 205 kW bei 2'000 U/min |
| Drehmoment | 941 Nm bei 1'350 U/min |
Kraftübertragung | |
| Getriebe | ZF 16 S-130 Schnellgang integriert 16 Vorwärtsgänge 1 Rückwärtsgang |
| Kupplung | Einscheiben Trockenkupplung |
| Antrieb | Hinterachse |
| Achsen | Vorne Starrachse als Faustachse ausgebildet Halbeliptische Längsblattfedern Hydraulische, doppeltwirkende Teleskopstossdämpfer Felgen 8.00 - 20 Bereifung 11.00 - 20, 150/147 K Einfachbereifung Hinten Starrachse als Banjo Achse ausgebildet Antriebsachse mit Kegelraddifferential und doppelter Rücksetzung Differentialsperre elektro-pneumatisch betätigt Übersetzung 6,57:1 Radantrieb über Differentialwellen Halbelliptische Längsblattfedern Zusatzfedern Felgen 8.00 - 20 Bereifung 11.00 - 20, 150/147 K Doppelbereifung |
Bremsen | |
| Betriebsbremse | Zweikreis Druckluft Bremsanlage Auf alle Räder wirkend Trommelbremsen vorne Trommelbremsen hinten |
| Feststellbremse | Federspeicher Bremse Auf die Hinterräder wirkend |
| Dauerbremse | Staudruck Motorbremse |
Diverses | |
| Tankinhalt | 1 Tank zu 250 Liter Diesel Rechts am Rahmen |
| Anhängelast | 16'000 kg |
| Seilwinde | Keine |
| Höchstgeschwindigkeit | 80 km/h |
| Elektrische Anlage | 24 Volt |
| Sitzplätze | 4 Personen |
| Anzahl Fahrzeuge | 3 Fahrzeuge |
| Im Truppeneinsatz | Ab 1982 |
| Bemerkungen | Chassis Nummern: 7117 bis 7119 M+Nummern: M+63851 M+63852 M+63853 Datenquelle: Jörg Biegger FBW Fahrzeuglexikon 4 (1968-1985) http://www.hnf.ch |
