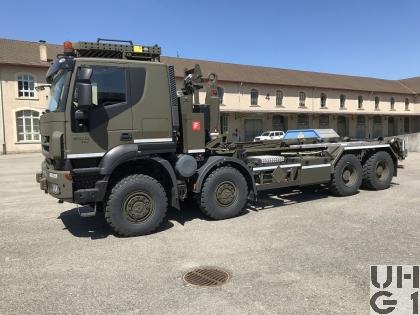

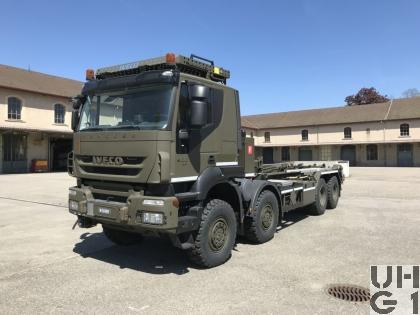

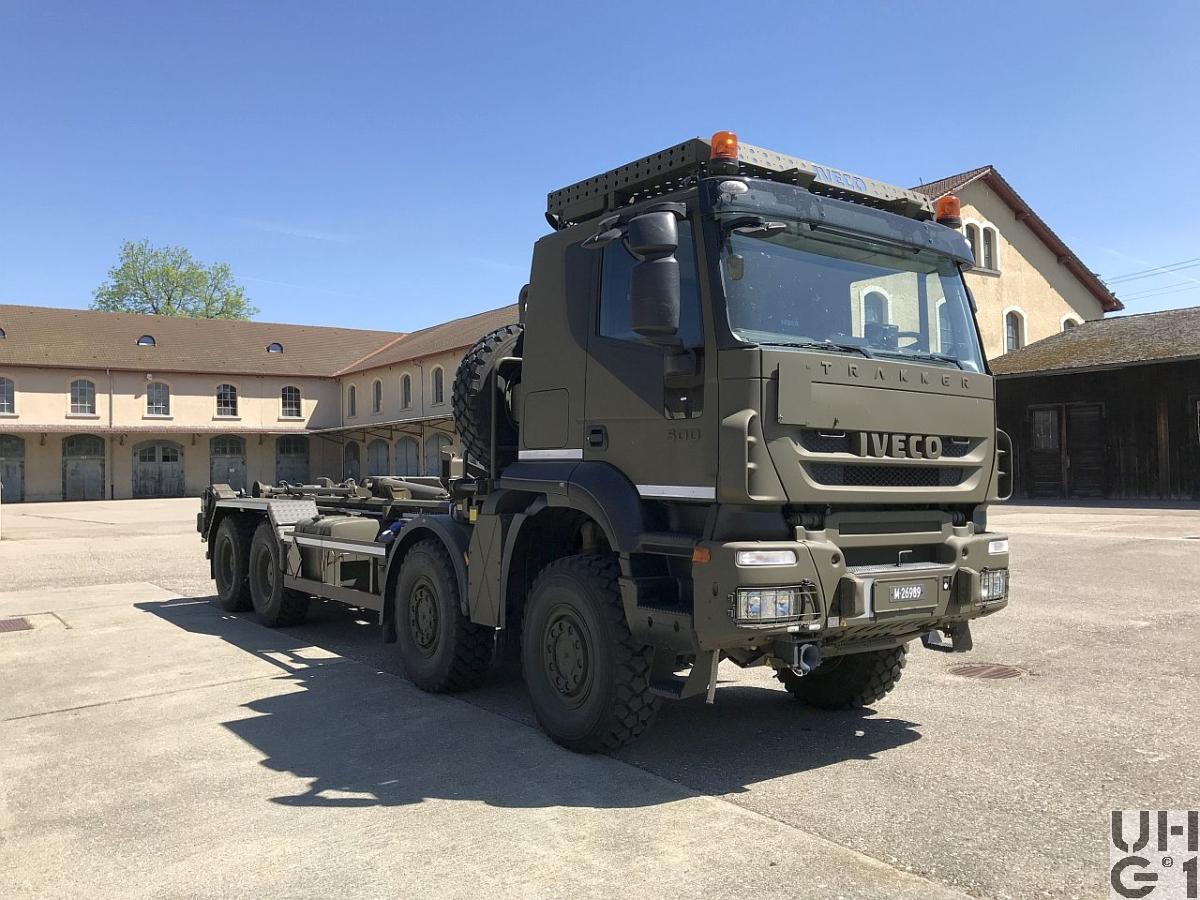

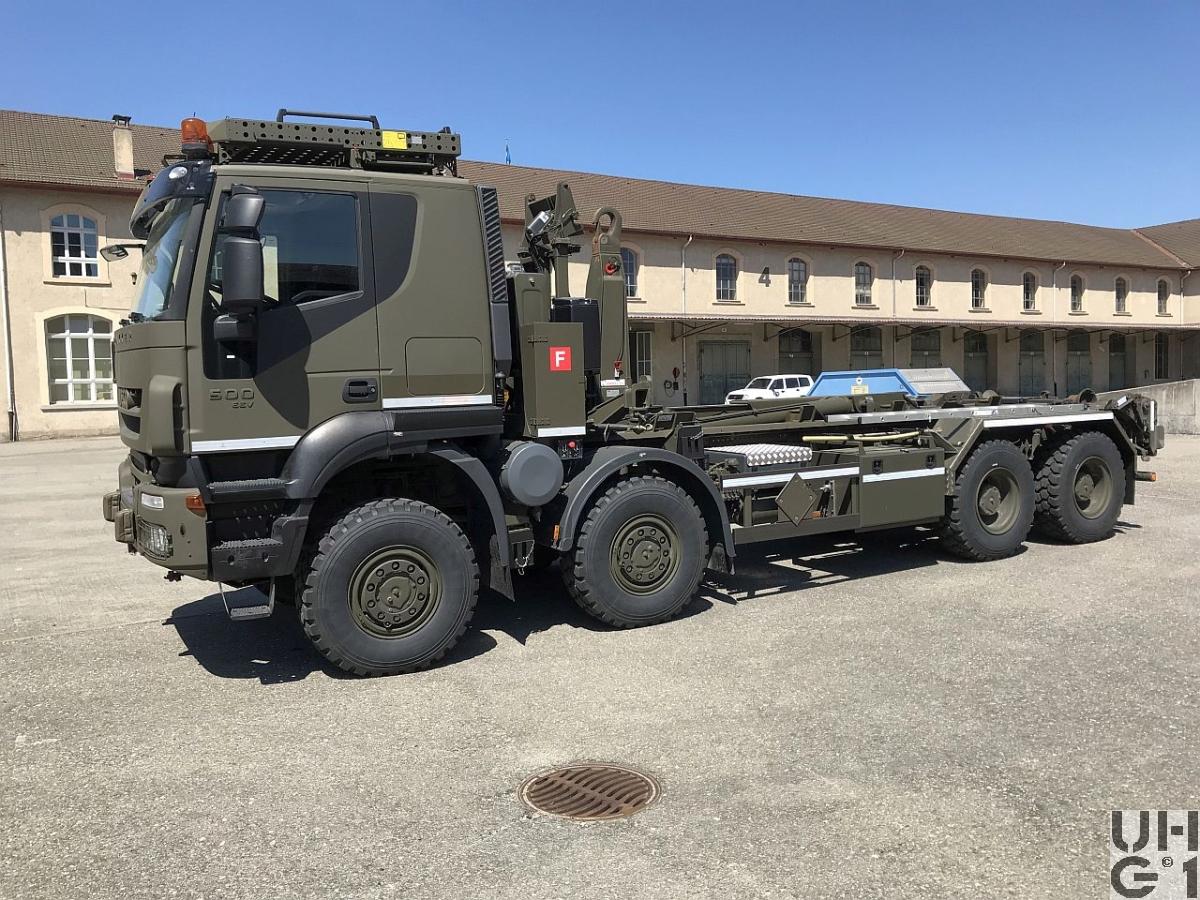

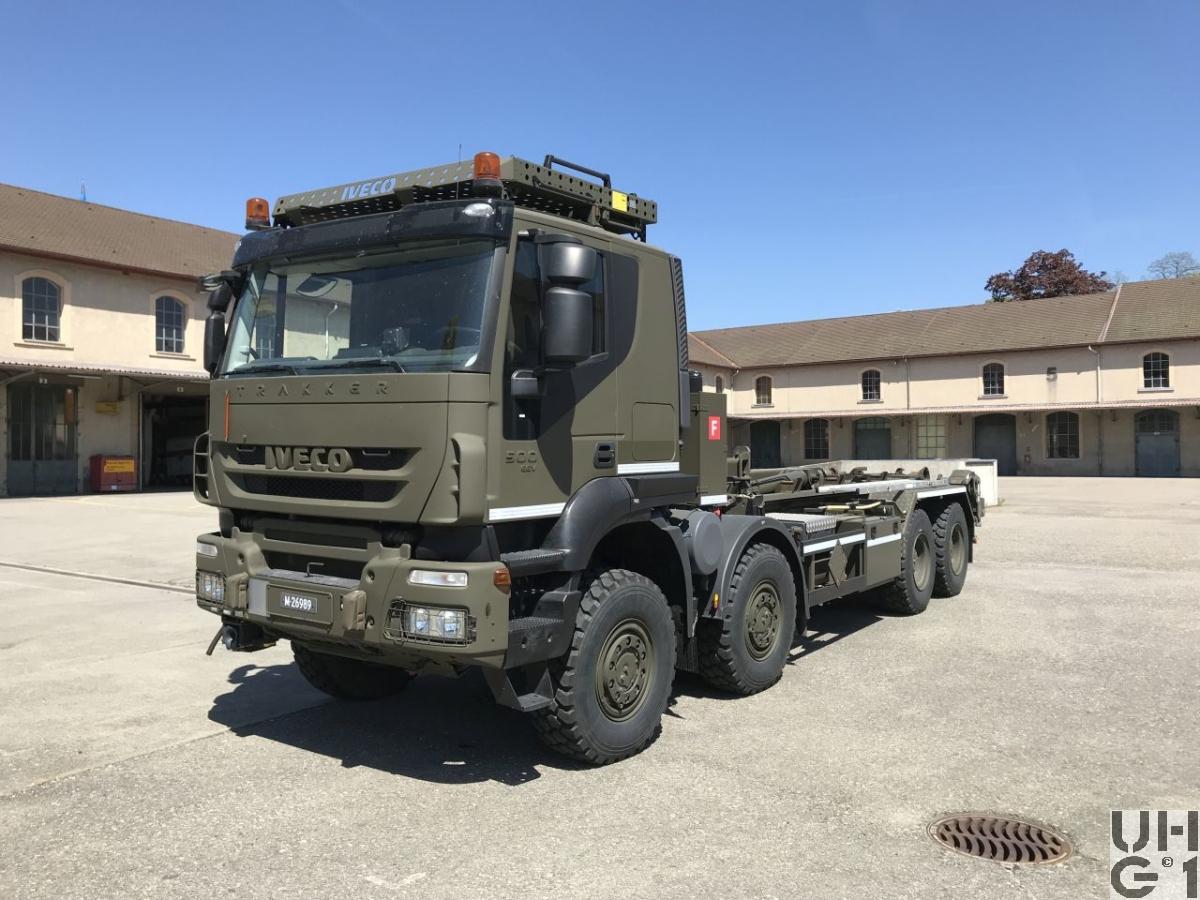

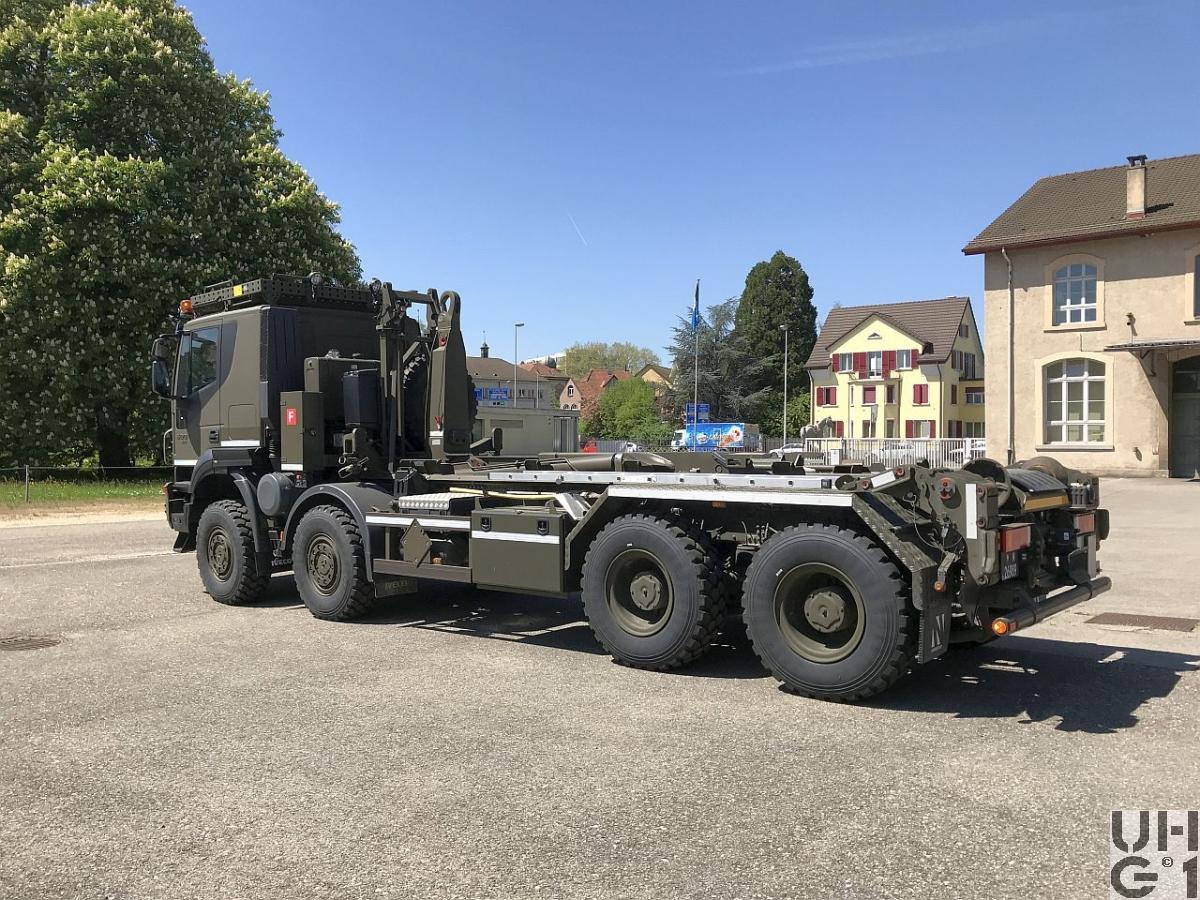

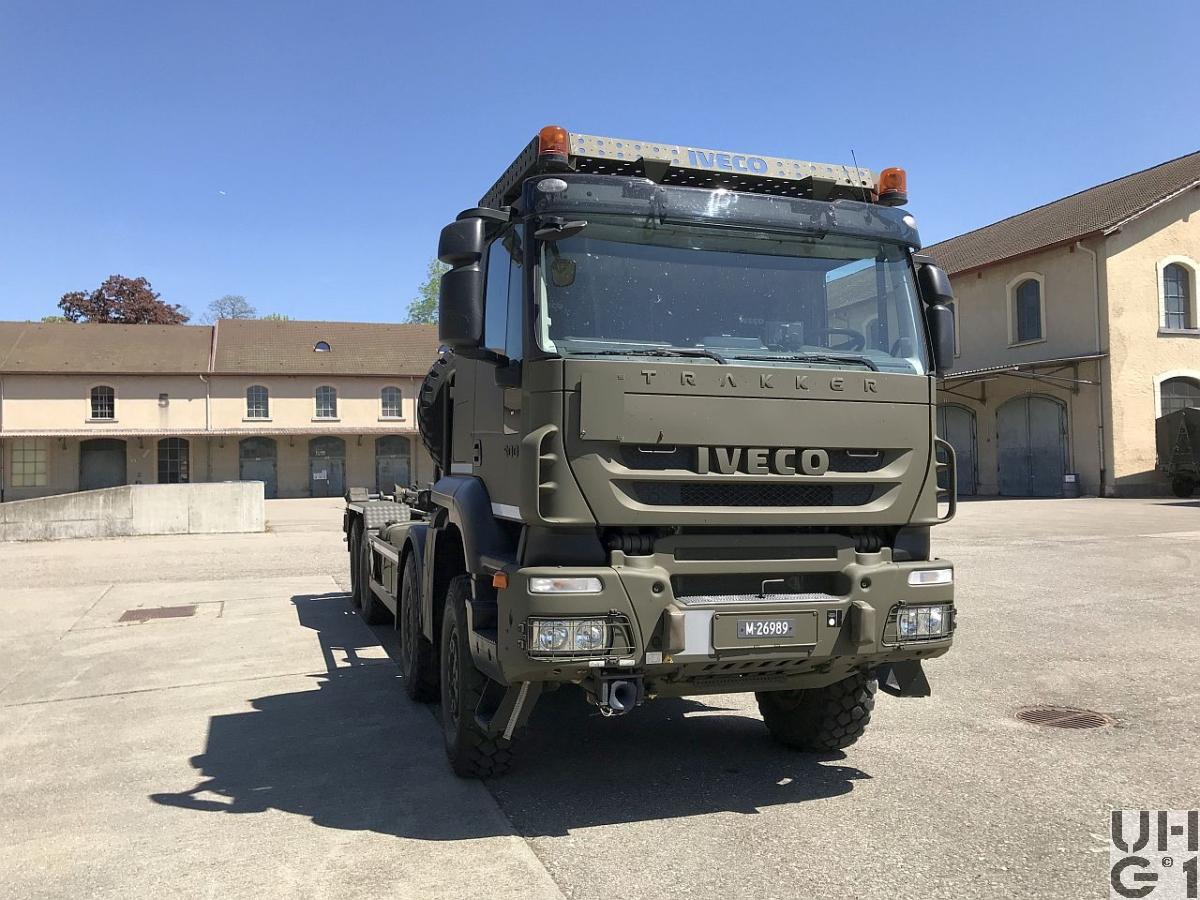

IVECO Trakker AT-N 410 T 50 W/P, Lastw WABRA/HA Con F Seilw 13,7 t 8x8

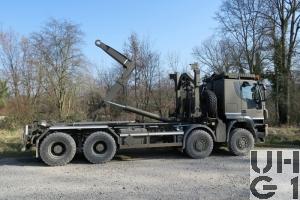

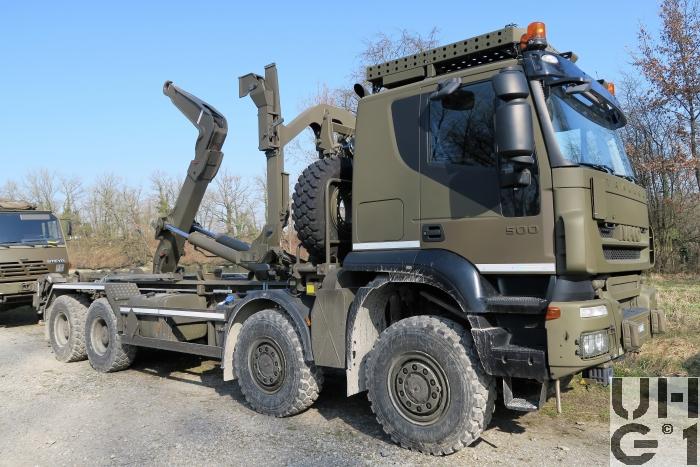

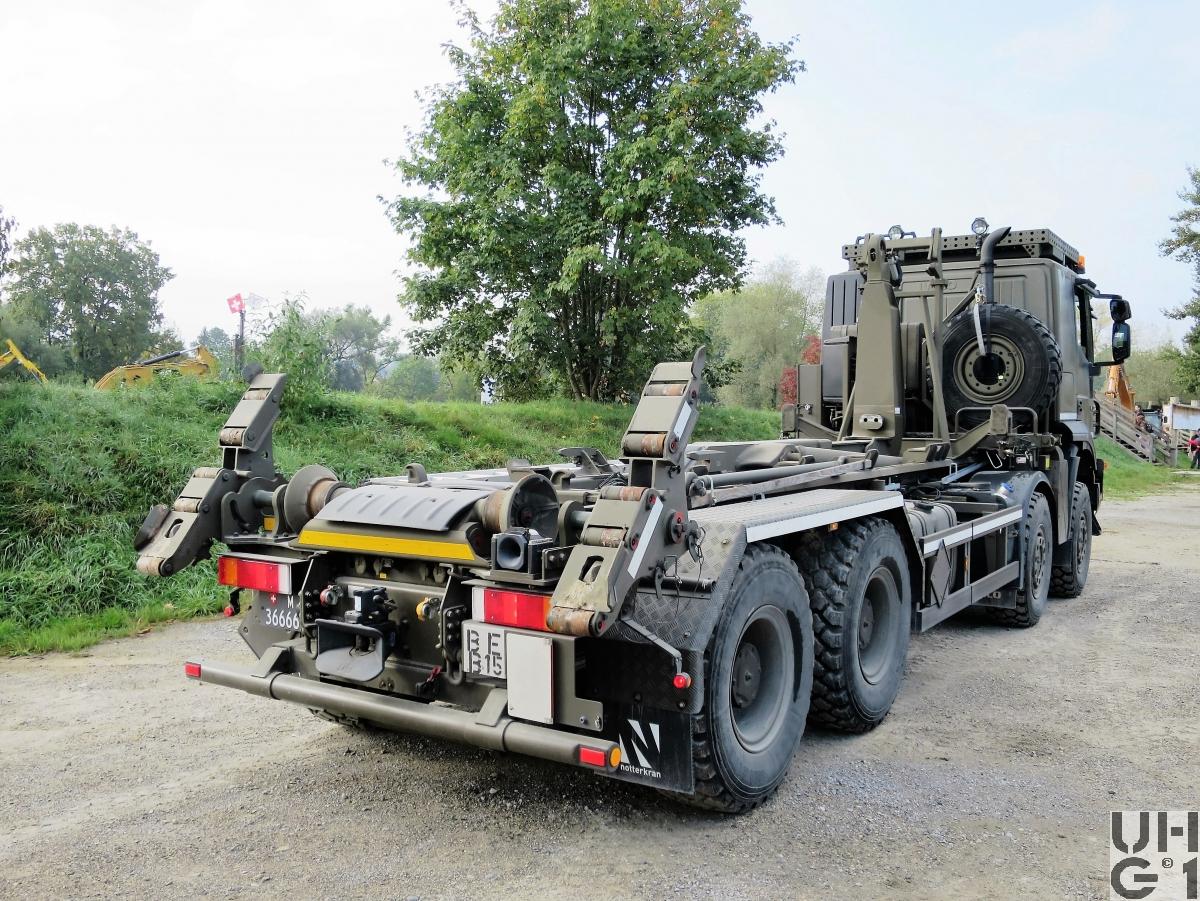

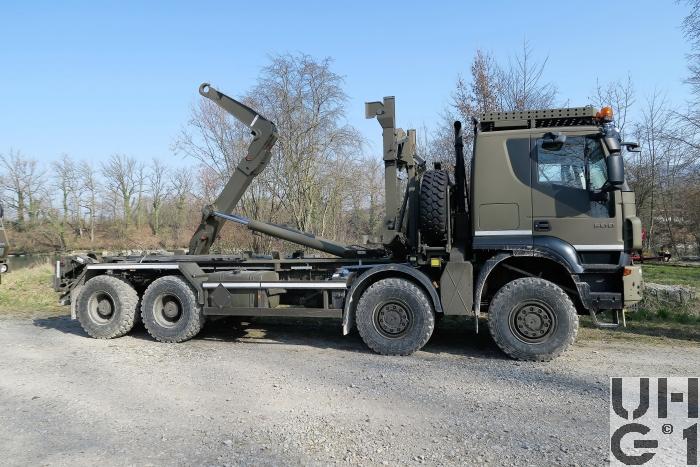

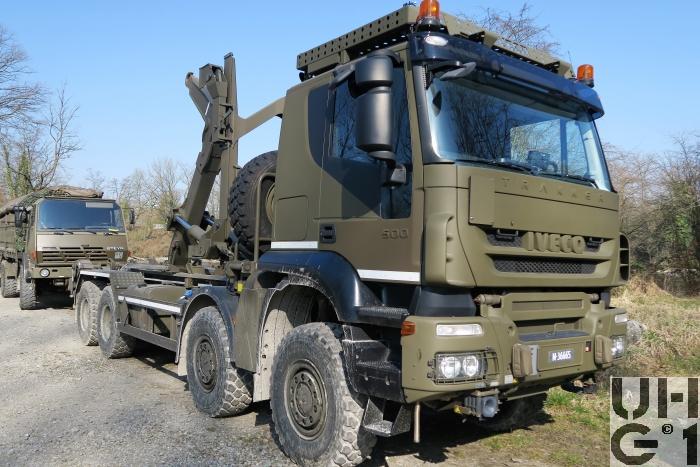

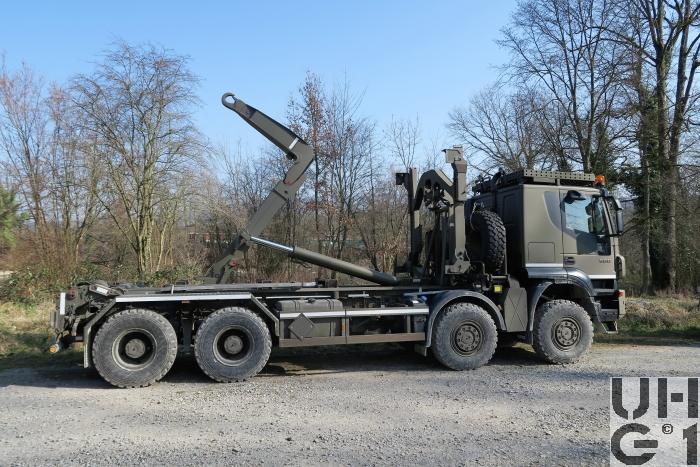

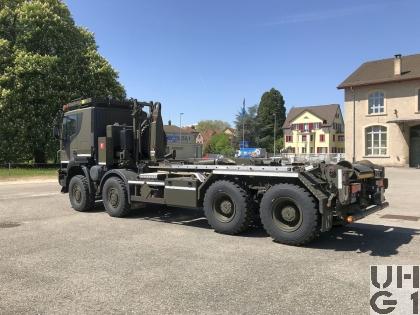

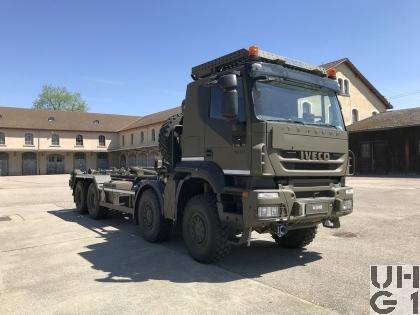

IVECO Trakker AT-N 410 T 50 W/P, Lastw WABRA/HA Con F 13,7 t 8x8 IVECO Trakker AT-N 410 T 50 W/P, Lastw WABRA/HA Con F 13,7 t 8x8 IVECO Trakker AT-N 410 T 50 W/P, Lastw WABRA/HA Con F 13,7 t 8x8 IVECO Trakker AT-N 410 T 50 W/P, Lastw WABRA/HA Con F 13,7 t 8x8 IVECO Trakker AT-N 410 T 50 W/P, Lastw WABRA/HA Con F 13,7 t 8x8


Abmessungen
Länge9800 mm Fahrzeug
9680 mm Front - Anhängerkupplung
6650 mm Container
Breite2550 mm Fahrzeug
2550 mm Container
2040 mm Spurweite vorne
1827 mm Spurweite hinten
Höhe3860 mm Fahrzeug
1450 mm Rollenhöhe WABRB
1560 mm Rollenhöhe Container
1000 mm Zughaken vorne
820 mm Zughaken hinten
337 mm Bodenfreiheit vorne
310 mm Bodenfreiheit hinten
Leergewicht18300 kg Fahrzeug
Nutzlast13700 kg Fahrzeug
Gesamtgewicht32000 kg Fahrzeug
40000 kg Max. Gesamtzuggewicht
50000 kg Max. Gesamtzuggewicht garantiert
18000 kg Max. Achslast vorne beide Achsen
19000 kg Max. Achslast hinten beide Achsen
Radstand1875 mm / 3775 mm / 1395 mm
Wendekreis24350 mm


Motor
TypIveco
Cursor 13 F3B (E5 - EEV)
Zylinder6 Zylinder Reihenmotor
Viertakt
Direkteinspritzung
Turbolader
Ladeluftkühlung
PDE Einspritzsystem
EDC gesteuert
Turbolader mit variabler Geometrie
Automatische Vorwärmung für Kaltstart
KühlsystemFlüssigkeitskühlsystem
Anzahl Ventile4 Ventile pro Zylinder
Hängende Ventile durch obenliegende Nockenwelle über Rollenkipphebel betätigt
Bohrung135 mm
Hub150 mm
Hubraum12880 cm³
Verdichtung17,0:1
TreibstoffDiesel
PS/kW500 PS / 368 kW bei 1525 bis 1900 U/min
Drehmoment2300 Nm bei 1000 bis 1525 U/min


Kraftübertragung
GetriebeHauptgetriebe
Hersteller ZF
Typ 16 AS 2631 TO
EuroTronic 2 mit Intarder
16 Vorwärtsgänge
2 Rückwärtsgänge
Übersetzung
1. Gang 14,12:1
2. Gang 11,68:1
3. Gang 9,540:1
4. Gang 7,890:1
5. Gang 6,520:1
6. Gang 5,390:1
7. Gang 4,570:1
8. Gang 3,870:1
9. Gang 3,090:1
10. Gang 2,56:1
11. Gang 2,09:1
12. Gang 1,73:1
13. Gang 1,43:1
14. Gang 1,18:1
15. Gang 1,00:1
16. Gang 0,83:1
1. R-Gang 13,07:1
2. R-Gang 10,81:1

Verteilergetriebe
Hersteller ZF
Typ VG 2000/300
Übersetzung
0,89:1 Strassengang
1,54:1 Geländegang
KupplungEinscheiben Trockenkupplung
Elektro-pneumatisch geregelt
Durchmesser 430 mm
Automatisierte Kupplung ohne Kupplungspedal
AntriebAllradantrieb permanent mit Geländegang
Automatisch geregelt
Längssperren automatisch betätigt
Differentialsperren vorne und hinten automatisch betätigt
AchsenVorne
Starrachsen
Doppelt übersetzte Antriebsachsen mit Radaussenantrieb
Ãœbersetzung 4,67:1
Je zwei doppelt wirkende hydraulische Teleskopstossdämpfer pro Achse
Parabelfedern
Lenkbare Hohlachsschenkel
Drehstabstabilisator an der 1. Achse
Differentialsperren automatisch betätigt
Bereifung Michelin X XZL 365/85 R 20, 164 G
Einfachbereifung
Halbautomatische Reifendruckregelanlage S.T.I.S. PTG
Hinten
Starrachsen
Doppelt übersetzte Antriebsachsen mit Radaussenantrieb
Ãœbersetzung 4,67:1
Pneumatisch betätigtes Sperrdifferential
Längssperren automatisch betätigt
Achsführung über 4 Längslenker unten und 2 Längslenker oben
Luftfederung ECAS an beiden Achsen
Je 4 Luftbälge pro Achse
Je zwei doppelt wirkende hydraulische Teleskopstossdämpfer pro Achse
Drehstabstabilisator an beiden Achsen
Bereifung Michelin X XZL 365/85 R 20, 164 G
Einfachbereifung
Halbautomatische Reifenregeldruckanlage S.T.I.S. PTG


Bremsen
BetriebsbremseZweikreis Druckluft Bremsanlage nach EG Norm
Auf alle Räder wirkend
Duo-Duplex Trommelbremsen vorne und hinten
Antiblockiersystem ABS
Elektronische Bremskraftregelung der Hinterachse
FeststellbremseFederspeicherbremse
Auf Hinterachsen wirkend
DauerbremseIveco Turbo-Brake
Elektrisch betätigte Dekompressions-Motorbremse
Durch Turbolader mit variabler Geometrie unterstützt
2-Stufen Wahlschalter am Lenkstockhebel


Diverses
Tankinhalt1 Tank Alu zu 400 Liter Diesel
1 Tank Kunststoff zu 45 Liter AdBlue
Rechts am Chassis
1 Tank Alu zu 135 Liter Hydraulikoel
Hinter der Kabine
Anhängelast18000 kg
SeilwindeHersteller Rotzler
Typ Treibmatic TR 080/6
80kN Zugkraft
60m Seillänge
50m Seillänge nutzbar
16mm Seildurchmesser
Seilzug noch vorne und hinten möglich
Höchstgeschwindigkeit88 km/h
Elektrisch abgeregelt
Elektrische Anlage24 Volt
2 Batterien 12 Volt 220 Ah
Minus Pol an Masse
Links am Chassis
Sitzplätze3 Personen
Anzahl Fahrzeuge124 Fahrzeuge
Im Truppeneinsatz60 Fahrzeuge Beschaffung über RP 2010
40 Fahrzeuge Beschaffung über RP 2011
24 Fahrzeuge Beschaffung über RP 2013
Ablieferung 2013 bis 2016
BemerkungenLieferanten
Fahrgestell Iveco Magirus AG D-89079 Ulm
Wechselladesystem Hiab Multilift, Raisio Finnland
Montage / Service Notterkran AG, CH-5623 Boswil

Aufbausystem
Wechselladesystem / Containerhandling
Wechselladesystem: Multilift XR21Z.59CHU
Zusatzhydraulik für Wechselwinde, Rotzler TR 080/6, Abrollstrasse und Notversorgung Verlegefahrzeug DSB
