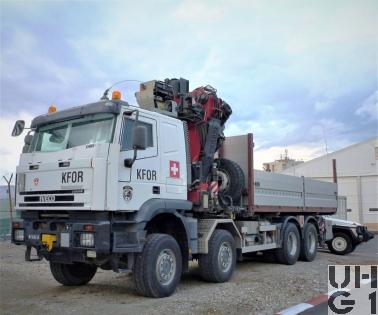

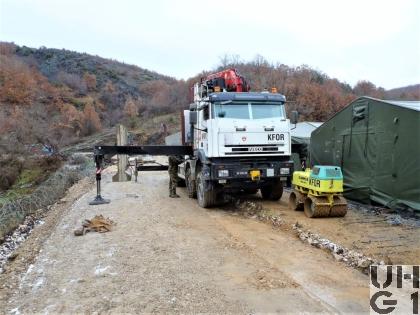

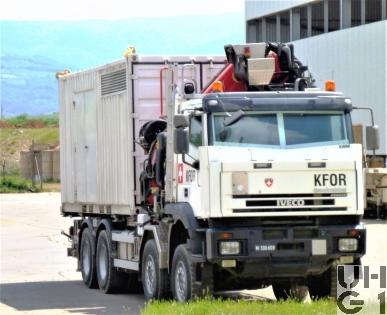

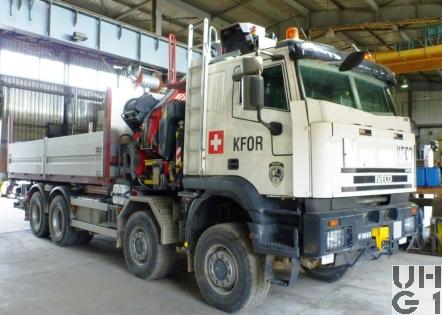

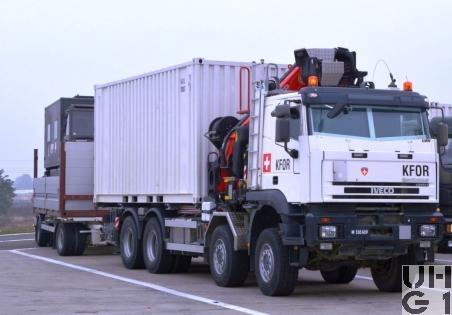

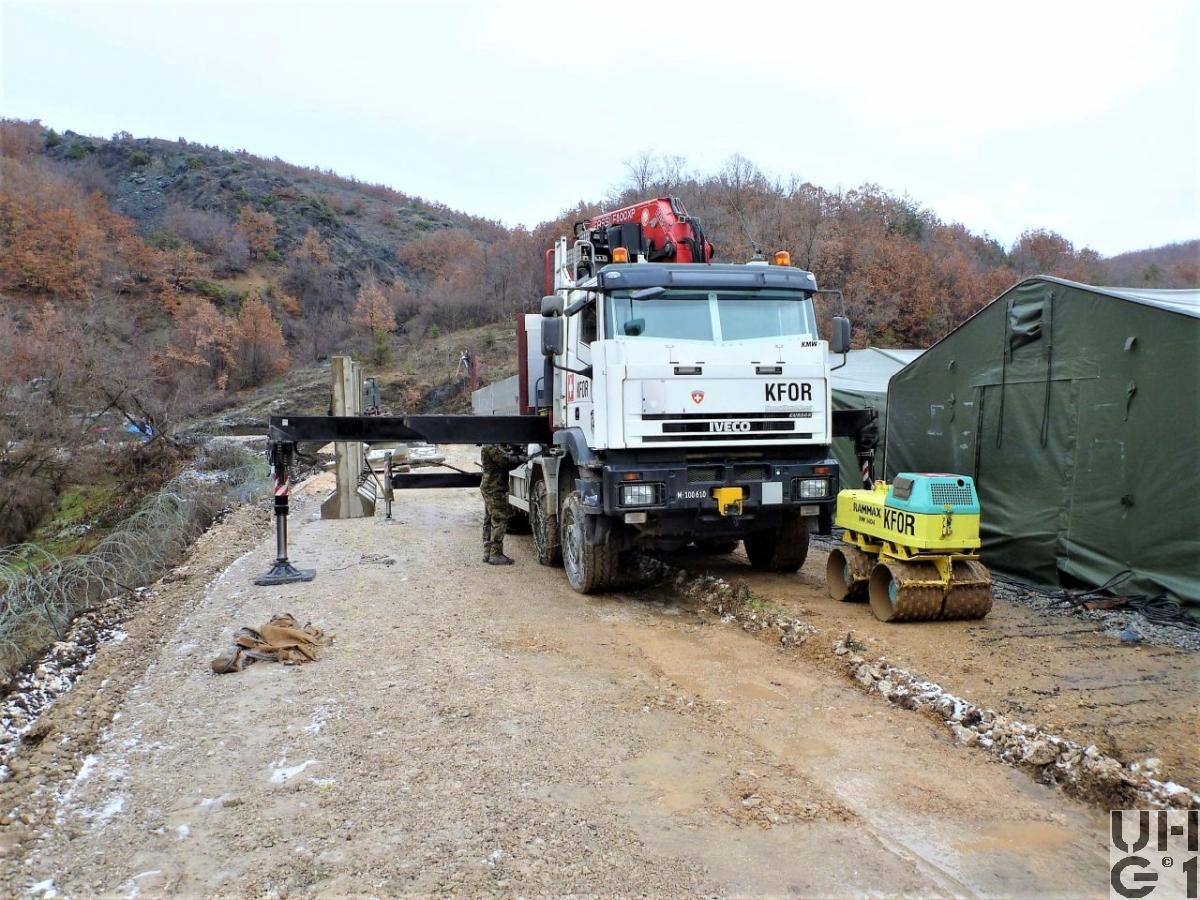

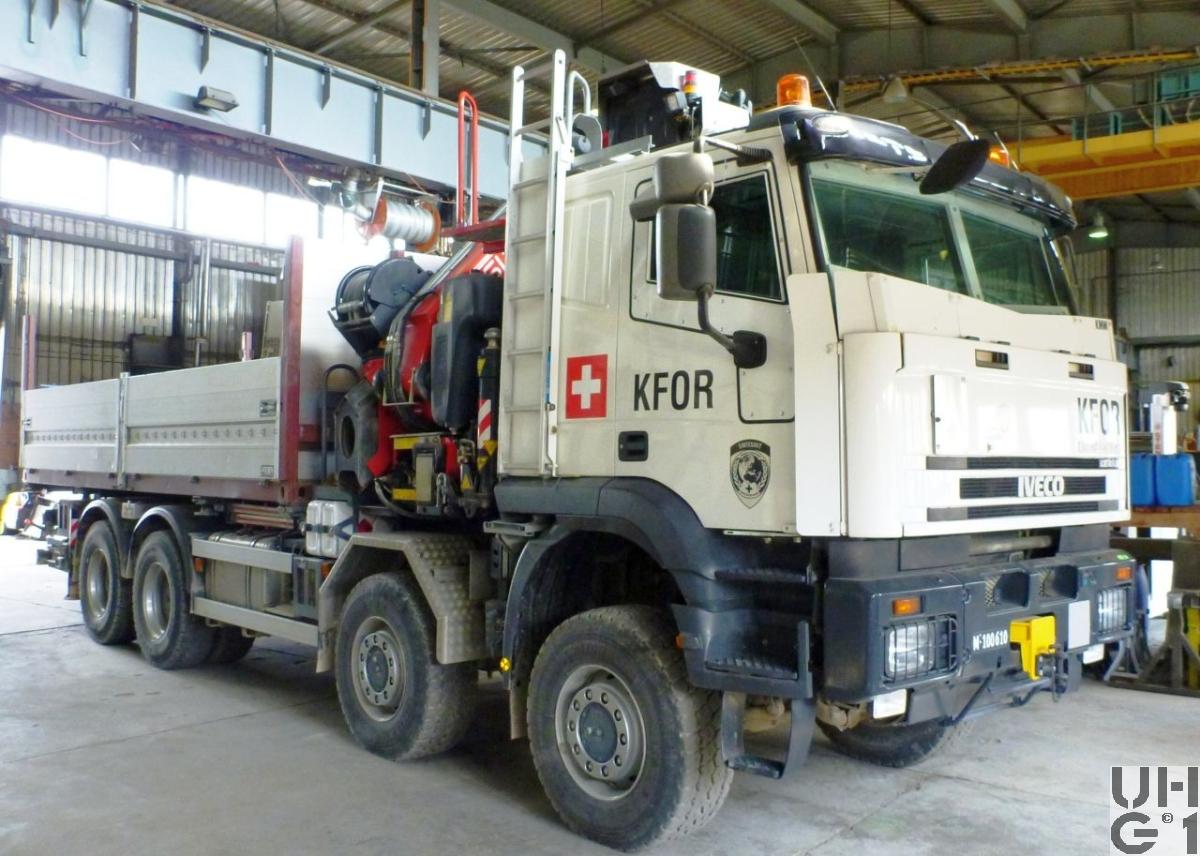

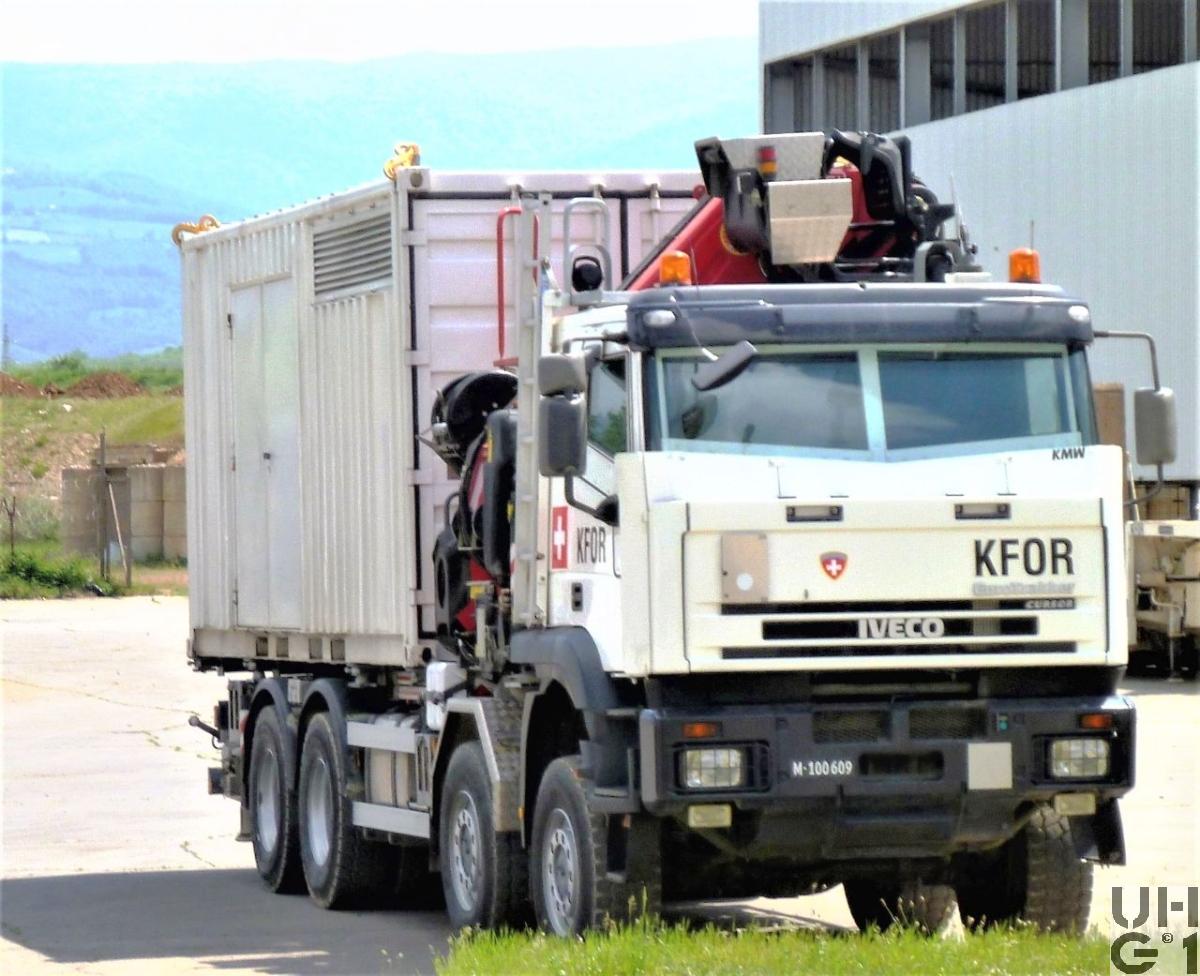

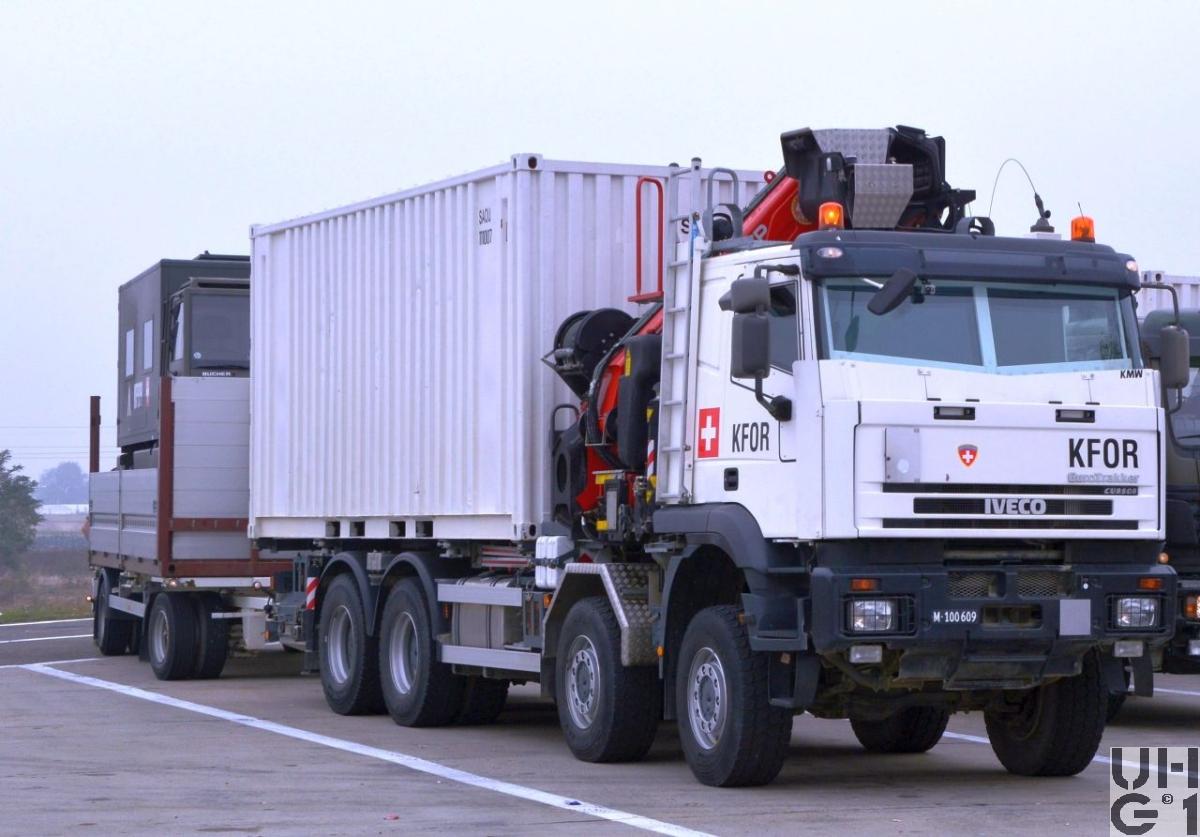

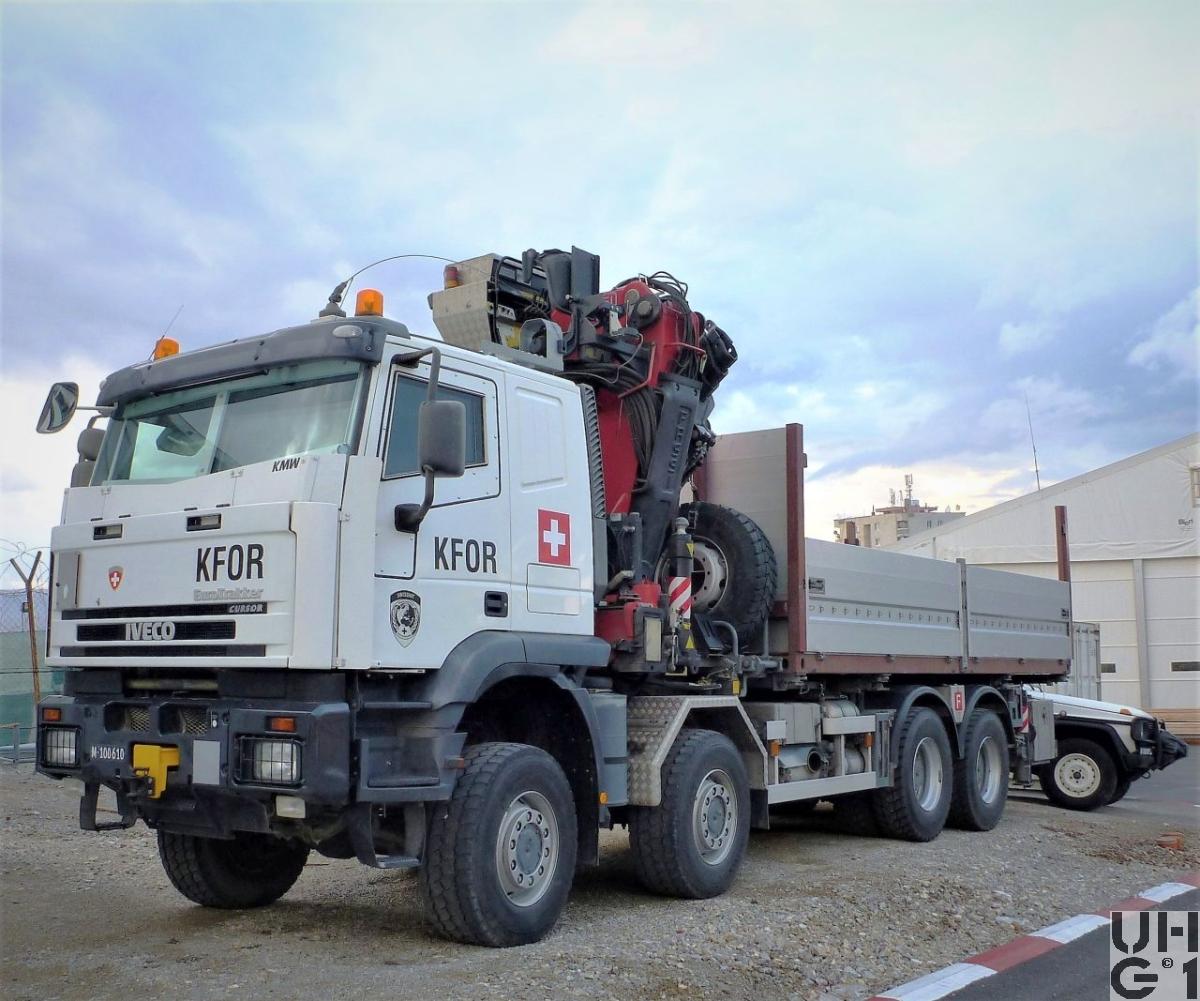

IVECO EuroTrakker MP 410 E 48W, Contw sch WA Seilw Ladekran 4,7 t 8x8 gl

 EuroTrakker MP 410 E 48W, Contw sch WA Seilw Ladekran 4,7 t 8x8 gl  EuroTrakker MP 410 E 48W, Contw sch WA Seilw Ladekran 4,7 t 8x8 gl  EuroTrakker MP 410 E 48W, Contw sch WA Seilw Ladekran 4,7 t 8x8 gl  EuroTrakker MP 410 E 48W, Contw sch WA Seilw Ladekran 4,7 t 8x8 gl  EuroTrakker MP 410 E 48W, Contw sch WA Seilw Ladekran 4,7 t 8x8 gl


Abmessungen
Länge10'470 mm Fahrzeug
10'160 mm Front - Anhängerkupplung
6'058 mm Containerlänge
Breite2'550 mm Fahrzeug
Höhe4'000 mm Fahrzeug
1'400 mm Ladehöhe
1'050 mm Zughaken vorne
900 mm Zughaken hinten
Leergewicht27'300 kg Fahrzeug
Nutzlast4'700 kg Fahrzeug
Gesamtgewicht32'000 kg Fahrzeug
40'000 kg Max. Garantiegewicht
9'000 kg Max. Achslast vorne pro Achse
12'000 kg Max. Achslast hinten pro Achse
Radstand1'875 mm / 3'325 mm / 1'400 mm
Wendekreis22'600 mm


Motor
TypIveco
Typ F3B Cursor 13
Euro 3
Zylinder6 Zylinder Reihenmotor
Viertakt
Direkteinspritzung
Abgasturbolader VTG
Ladeluftkühlung
KühlsystemFlüssigkeitskühlsystem
Anzahl Ventile4 Ventile pro Zylinder
Hängende Ventile durch obenliegende Nockenwelle über Rollenkipphebel betätigt
Bohrung135 mm
Hub150 mm
Hubraum12'882 cm³
Verdichtung17,0:1
TreibstoffDiesel
PS/kW480 PS / 353 kW bei 1'540 - 1'900 U/min
Drehmoment2'200 Nm bei 1'070 - 1'530 U/min


Kraftübertragung
GetriebeHauptgetriebe
Hersteller ZF
Typ 16 AS 2601 IT O.D.
Eurotronic 2 mit Intarder
16 Vorwärtsgänge
2 Rückwärtsgänge
Vollautomatisiertes Schaltgetriebe mit geregelter Trockenkupplung ohne Kupplungspedal
Das Getriebe besteht aus einem Hauptgetriebe mit einer Split- und Planetengruppe
Das Hauptgetriebe ist klauengeschaltet, die Split- und Planetengruppe sind synchronisiert
Das Getriebe kann im manuellen sowie im automatikfahrbetrieb gefahren werden
Übersetzung
1. Gang 14,12:1
2. Gang 11,68:1
3. Gang 9,540:1
4. Gang 7,890:1
5. Gang 6,520:1
6. Gang 5,390:1
7. Gang 4,570:1
8. Gang 3,780:1
9. Gang 3,090:1
10. Gang 2,56:1
11. Gang 2,09:1
12. Gang 1,73:1
13. Gang 1,43:1
14. Gang 1,18:1
15. Gang 1,00:1
16. Gang 0,83:1
1. R-Gang 13,07:1
2. R-Gang 10,81:1

Verteilergetriebe
Hersteller Steyr
Typ VG 2000
Permanenter Allradantrieb mit Geländegang
Übersetzung
0,89:1 Strassengang
1,54:1 Geländegang
KupplungEinscheiben Trockenkupplung
Elektro-pneumatisch geregelt
AntriebAllradantrieb permanent
Geländegang
ADM
Längssperren automatisch betätigt
AchsenVorne
Starrachsen
Doppelt übersetzte Antriebsachsen
Aussenplaneten
Übersetzung: 4,23:1
Differentialsperren automatisch betätigt
Längssperre für Achsen 1 + 2
Automatisch betätigt
Parabelfedern
Zwei doppelt wirkende hydraulische Teleskopstossdämpfer pro Achse
Querstabilisator
Felgen 11.75 - 22,5 Stahlscheibenrad
Bereifung Michelin XZY 385/65 R 22,5 160 J
Notlaufeigenschaften Hutchinson CRF
Einfachbereifung
Hinten
Starrachsen
Doppelt übersetzte Antriebsachsen
Aussenplaneten
Übersetzung: 4,23:1
Differentialsperren automatisch betätigt
Längssperre für Achsen 3 + 4
Automatisch betätigt
Parabelfedern pendelt gelagert
Achsführung über 4 Längslenker unten und 2 Längslenker oben
Felgen 9.00 - 22,5 Stahlscheibenrad
Bereifung Michelin XDY 315/80 R 22,5 156/150 K
Notlaufeinlagen Hutchinson CRF
Doppelbereifung


Bremsen
BetriebsbremseZweikreis Druckluft Bremsanlage
Auf alle Räder wirkend
Trommelbremsen vorne
Trommelbremsen hinten
ABS
EBS
FeststellbremseFederspeicher
Auf Hinterräder wirkend
DauerbremseIntarder
Motorbremse


Diverses
Tankinhalt1 Kombi Tank Alu zu 400 Liter Diesel + 265 Liter Hydraulikoel
Rechts am Chassis
Anhängelast20'000 kg
1'000 kg Stützlast
Rockinger Typ 263G150S
SeilwindeRotzler Typ TR 080/4
80 kN Zugkraft
60 m Seillänge total
45 m Seillänge nutzbar
16 mm Seildurchmesser
Höchstgeschwindigkeit87 km/h elektronisch abgeregelt
Elektrische Anlage24 Volt
4 Batterien à  12 Volt 100 Ah
Minuspol an Masse
Links am Chassis
Anlasser 24 Volt 5,5 kW
Alternator 28 Volt 90 A
Sitzplätze2 Personen
Anzahl Fahrzeuge2 Fahrzeuge
Im TruppeneinsatzBeschaffung 1 Fahrzeug über AEB 04
Beschaffung 1 Fahrzeug über AEB 06
BemerkungenLieferanten
Fahrgestell
Iveco Magirus AG D-89079 Ulm
Kranaufbau
Fassitec AG 5623 Boswil
Seilspill
Rotzler GmbH + Co. D-79577 Steinen
Panzerung
Krauss-Maffei Wegmann D-80997 München

M+Nummern
M+100609
M+100610

Aufbau
Containerrahmen
Seilwinde
Ladekran

Ladekran
Hersteller Fassi
Typ F800 BXP.24
68,4 mt Hubmoment
11,85 m Ausladung
80 Liter/Min Pumpenleistung
265 Liter Oeltank
360° Schwenkbereich
70 kNm Schwenkmoment
325 bar Betriebsdruck
6'750 kg Gewicht
