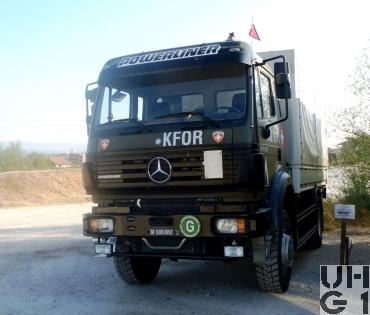

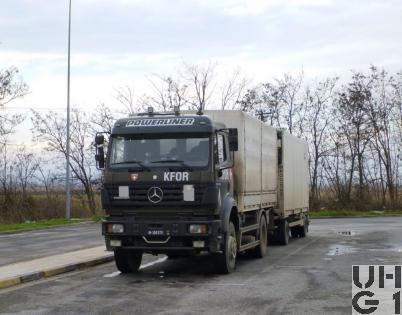

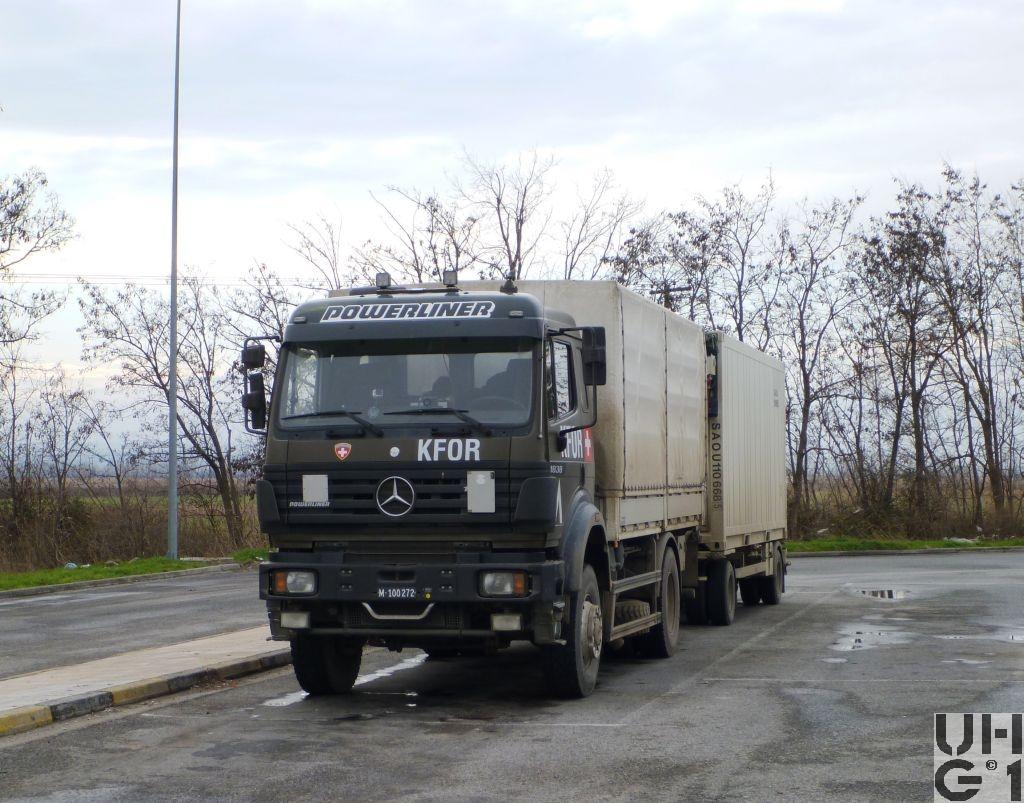

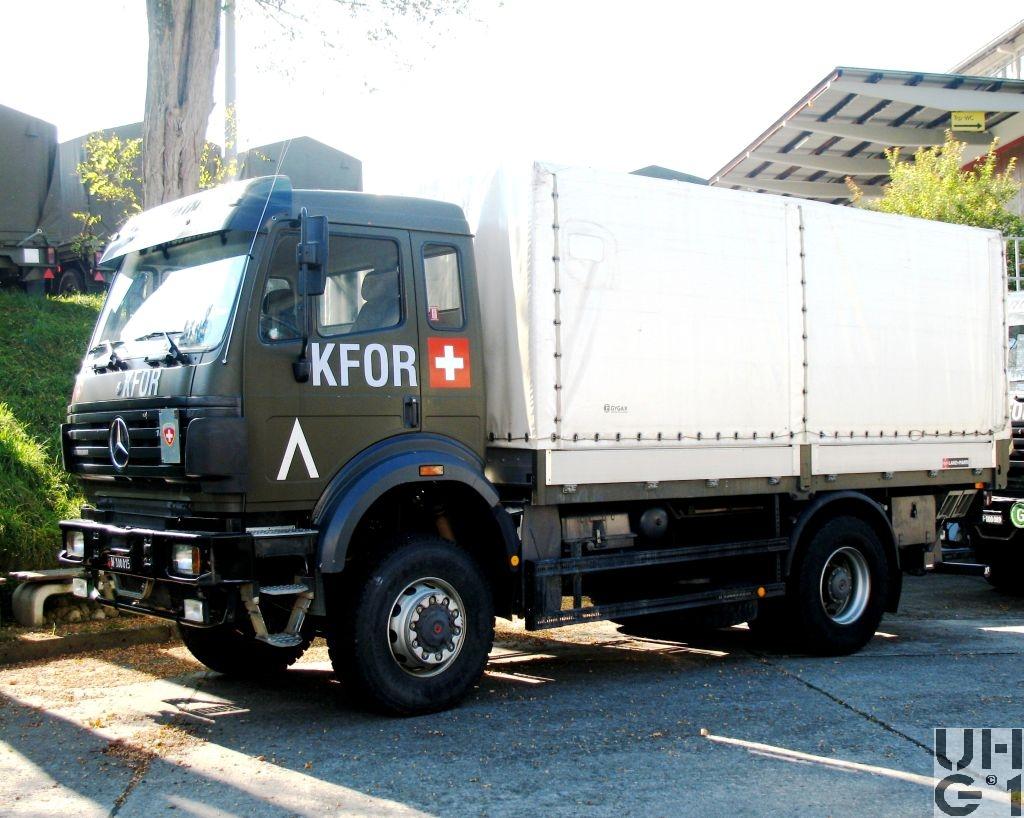

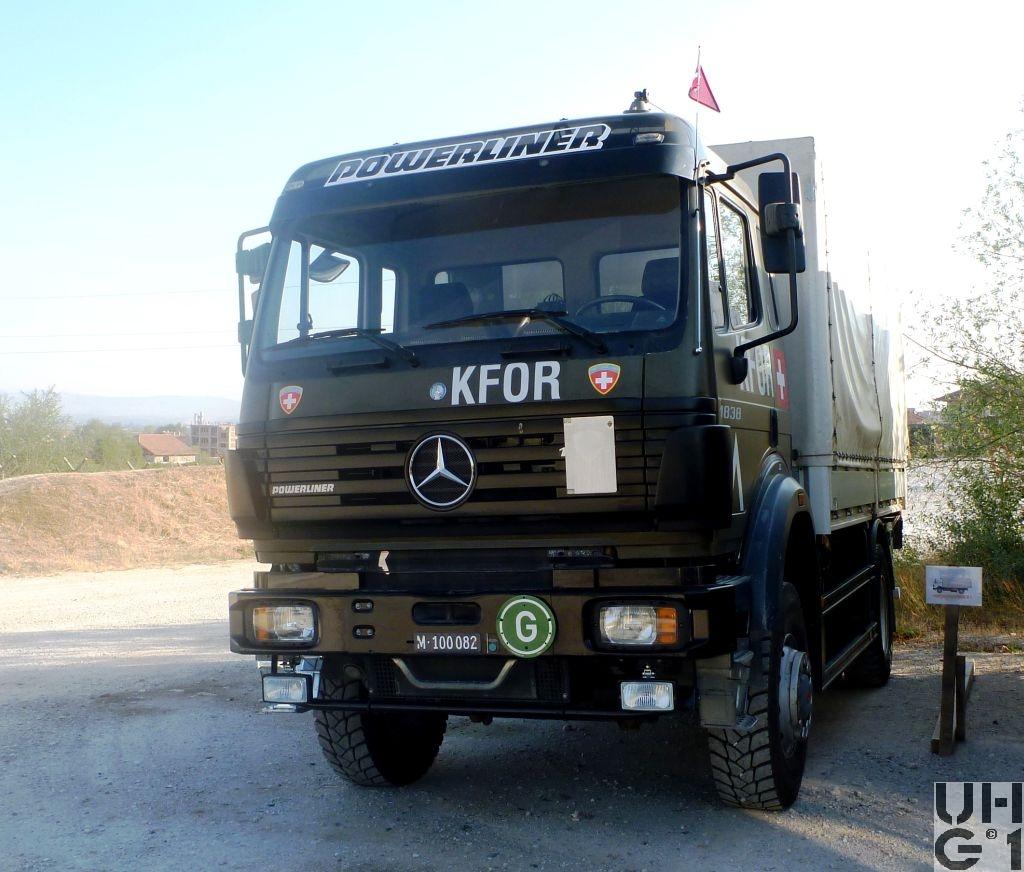

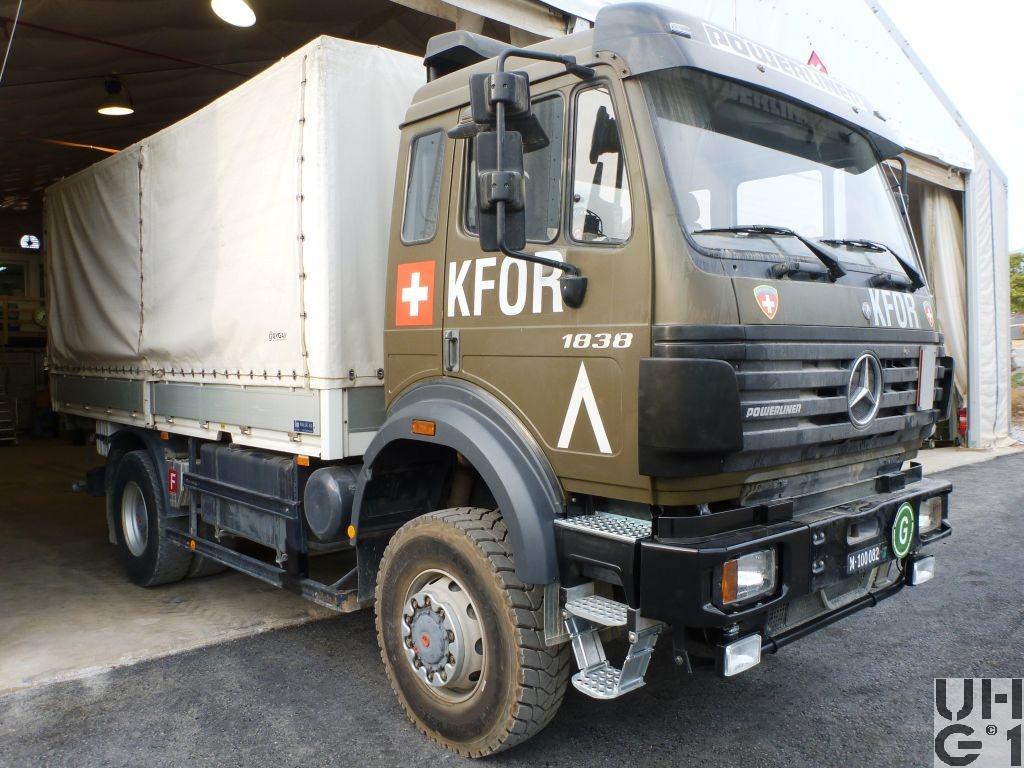

Mercedes Benz 1838 AK 38, Lastw 7,5 t gl 4x4 UNO Fz

Mercedes Benz 1838 AK 38, Lastw 7,5 t gl 4x4 UNO Fz Mercedes Benz 1838 AK 38, Lastw 7,5 t gl 4x4 UNO Fz Mercedes Benz 1838 AK 38, Lastw 7,5 t gl 4x4 UNO Fz Mercedes Benz 1838 AK 38, Lastw 7,5 t gl 4x4 UNO Fz


Abmessungen
Länge7'370 mm Fahrzeug
5'000 mm Ladebrücke
1'410 mm Fahrgestellüberhang vorne
1'175 mm Fahrgestellüberhang hinten
Breite2'500 mm Fahrzeug
2'420 mm Ladebrücke
2'030 mm Spurweite vorne
1'802 mm Spurweite hinten
Höhe3'600 mm Fahrzeug
2'000 mm Ladebrücke
1'430 mm Ladehöhe ab Boden
1'000 mm Zughaken vorne
950 mm Zughaken hinten
Leergewicht10'500 kg Fahrzeug
Nutzlast7'500 kg Fahrzeug
Gesamtgewicht18'000 kg Fahrzeug
40'000 kg Max. Gesamtzuggewicht
44'000 kg Max. garantiertes Gesamtzuggewicht
7'500 kg Max. Achslast vorne
11'500 kg Max. Achslast hinten
Radstand3'800 mm
Wendekreis17'000 mm


Motor
TypMerces Benz
Typ OM 442 LA, Euro 2
Zylinder8 Zylinder V 90° Motor
Turbolader
Ladeluftkühler
EDC
KühlsystemFlüssigkeitskühlsystem
Anzahl Ventile4 Ventile pro Zylinder
Hängende Ventile durch unten liegende Nockenwelle über Stössel, Stösselstangen und Kipphebel betätigt
Bohrung128 mm
Hub142 mm
Hubraum14'610 cm³
Verdichtung16,75:1
TreibstoffDiesel
PS/kW381 PS / 280 kW bei 1'900 U/min
Drehmoment1'850 Nm bei 1'100 U/min


Kraftübertragung
GetriebeHauptgetriebe
Hersteller Mercedes Benz
Typ G 210 - 16
Synchrongetriebe
Doppel H-Schaltung
16 Vorwärsgänge
1 Rückwärtsgang
Übersetzung
14,2:1 bis 0,83:1

Verteilergetriebe
Hersteller Mercedes Benz
Typ VG 2400 - 3W
Permanenter Allradantrieb mit Geländegang
Konstante Drehmomentverteilung
KupplungEinscheiben Trockenkupplung
Hydraulisch betätigt
AntriebAllradantrieb permanent mit konstanter Drehmomentverteilung
Ãœbersetzungen
1,030:1
1,448:1
AchsenVorne
Starrachse
Antriebsachse doppelt übersetzt
Aussenplaneten
Ãœbersetzung 4,14:1
Differentialsperre
Druckluft betätigt
Parabelfedern
Hydraulische Teleskopstossdämpfer
Drehstabstabilisator
Felgen 9.00 - 22,5 Stahlscheibenräder
Bereifung Michelin XDY 315/80R22,5 156/150K
Einfachbereifung
Hinten
Starrachse
Antriebsachse doppelt übersetzt
Aussenplaneten
Ãœbersetzung 4,14:1
Differentialsperre
Druckluft betätigt
Achsführung über 2 Längslenker unten
Parabelfederung
Hydraulische Teleskopstossdämpfer
Drehstabstabilisator
Felgen 9.00 - 22,5 Stahlscheibenräder
Bereifung Michelin XDY 315/80R22,5 156/150L
Doppelbereifung


Bremsen
BetriebsbremseZweikreis Druckluft Bremsanlage
Auf alle Räder wirkend
Trommelbremsen vorne
Trommelbremsen hinten
FeststellbremseFederspeicher
Auf Hinterachse wierkend
DauerbremseVoith Retarder


Diverses
Tankinhalt1 Tank Stahl zu 400 Liter Diesel
Rechts am Chassis
Anhängelast40'000 kg
950 kg Stützlast
SeilwindeKeine
Höchstgeschwindigkeit89 km/h
Elektronisch abgeregelt
Elektrische Anlage24 Volt
2 Batterien 12 Volt 165 Ah
Minus Pol an Masse
Links am Chassis
Anlasser 24 Volt 6 kW
Alternator 28 Volt 80 A
Sitzplätze2 Personen
Anzahl Fahrzeuge4 Fahrzeuge
Im TruppeneinsatzAb 1994
BemerkungenHebebühne
Trösch Euroline 2002
Tragkraft 2'000 kg
Plattformhöhe 1'660 mm
