Radfahrzeuge > Lastwagen > Berna 2 UL, Lastw m 3,5 t 4x2

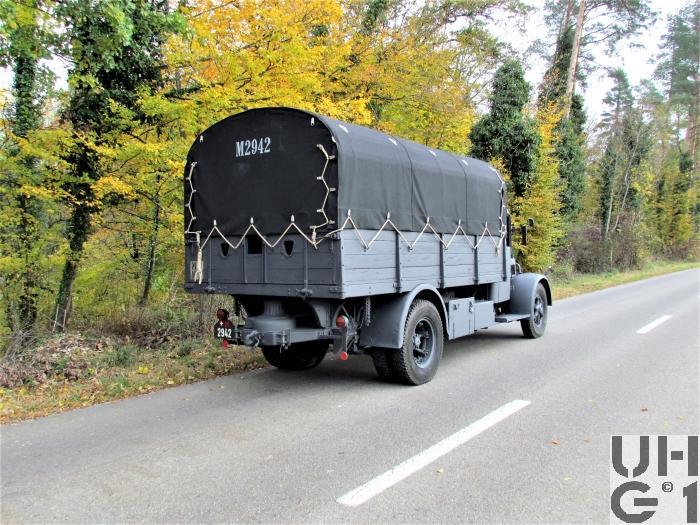

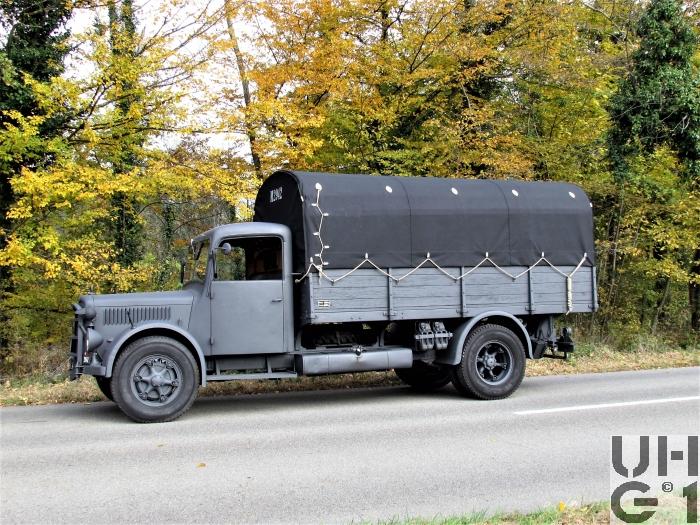

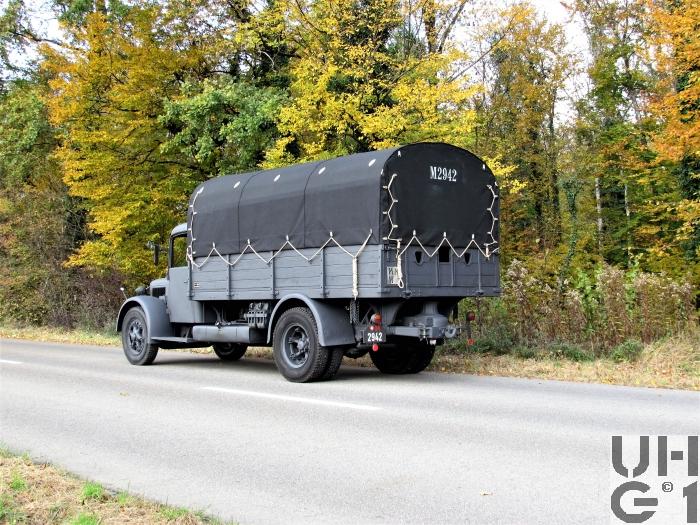

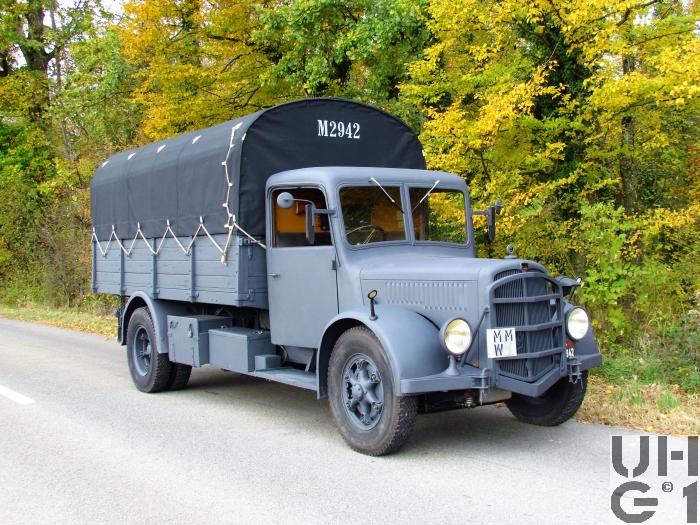

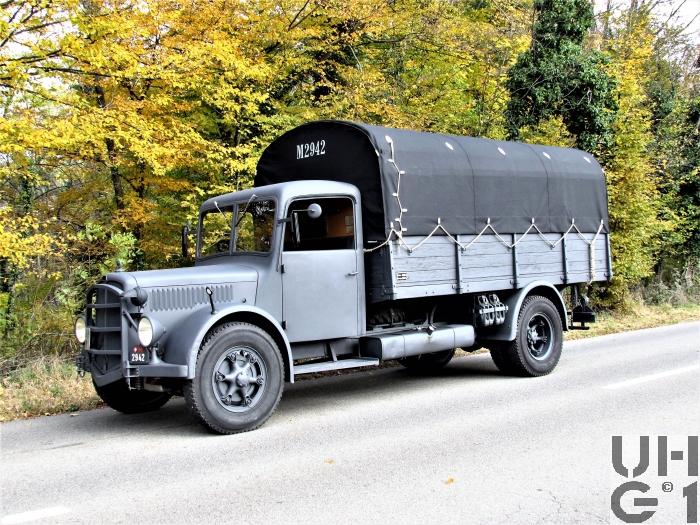

Berna 2 UL, Lastw m 3,5 t 4x2
Abmessungen | |
|---|---|
| Länge | 6'660 mm Fahrzeug 4'000 mm Ladefläche |
| Breite | 2'160 mm Fahrzeug 2'080 mm Ladefläche 1'720 mm Spurweite vorne 1'670 mm Spurweite hinten |
| Höhe | 3'000 mm Fahrzeug 1'750 mm Ladefläche 1'260 mm Ladefläche ab Boden 390 mm Seitenladen 225 mm Bodenfreiheit |
| Leergewicht | 4'600 kg Fahrzeug |
| Nutzlast | 3'500 kg Fahrzeug |
| Gesamtgewicht | 8'100 kg Fahrzeug |
| Radstand | 4'200 mm |
| Wendekreis | 14'510 mm |
Motor | |
| Typ | Saurer Typ CR 1 D |
| Zylinder | 4 Zylinder Reihenmotor Viertakt Direkteinspritzung |
| Kühlsystem | Flüssigkeitskühlsystem |
| Anzahl Ventile | 2 Ventile pro Zylinder Hängende Ventile von seitlicher Nockenwelle über Stössel Stösselstangen und Kipphebel betätigt Einlassventil mit Schirm Antrieb der Nockenwelle über Stirnräder |
| Bohrung | 110 mm |
| Hub | 140 mm |
| Hubraum | 5'322 cm³ |
| Verdichtung | 16,0:1 |
| Treibstoff | Diesel |
| PS/kW | 65 PS / 48 kW bei 1'900 U/min |
| Drehmoment | 290 Nm bei 1'200 U/min |
Kraftübertragung | |
| Getriebe | Saurer 5 Gang Getriebe Mechanisches Zahnradwechselgetriebe Unsynchronisiert 5 Vorwärtsgänge 1 Rückwärtsgang Übersetzung 1. Gang 4,91:1 2. Gang 3,02:1 3. Gang 1,71:1 4. Gang 1,10:1 5. Gang 1,34:1 R. Gang 4,58:1 |
| Kupplung | Einscheiben Trockenkupplung Mechanisch über Gestänge betätigt |
| Antrieb | Hinterräder |
| Achsen | Vorne Starrachse Faustachse Halbelliptische Längsblattfedern Hydraulische Hebelstossdämpfer Bereifung 8.25 - 20 10 Ply Einfachbereifung Hinten Starrachse Antriebsachse mit doppelter Rücksetzung Halbelliptische Längsblattfedern Radantrieb über Achswellen Bereifung 8.25 - 20 10 Ply Doppelbereifung |
Bremsen | |
| Betriebsbremse | Hydraulische Einkreis Bremsanlage Auf alle Räder wirkend Mit Servo-Druckluftbetätigung Trommelbremsen vorne Trommelbremsen hinten |
| Feststellbremse | Mechanisch über Gestänge Auf Hinterräder wirkend |
| Dauerbremse | Auspuffstaudruckbremse Mechanisch über Gestänge betätigt Hebel auf der rechten Seite der Steuersäule |
Diverses | |
| Tankinhalt | 1 Tank Stahl zu 100 Liter Diesel Links am Chassis |
| Anhängelast | 3'500 kg |
| Seilwinde | Seilspiel |
| Höchstgeschwindigkeit | 64 km/h |
| Elektrische Anlage | 24 Volt 2 Batterien 12 Volt 90 Ah Minus Pol an Masse Rechts am Chassis |
| Sitzplätze | 3 Personen in der Kabine 28 Personen auf der Brücke |
| Anzahl Fahrzeuge | 360 Stück |
| Im Truppeneinsatz | 1938 bis 1980 |
| Bemerkungen |
