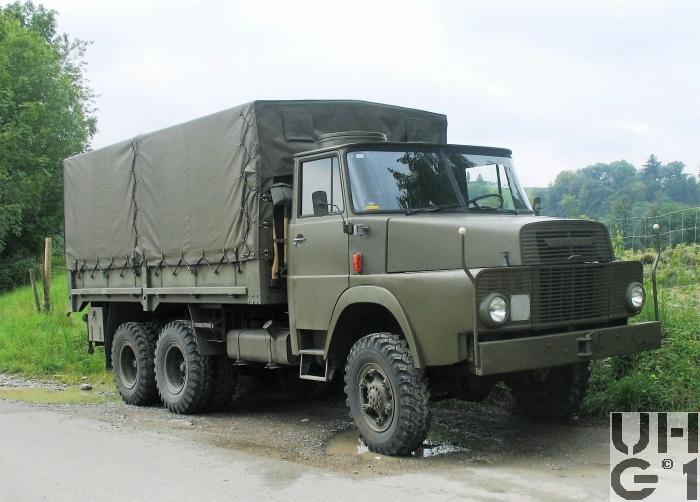

Henschel HS 3-14 HA CH, Lastw 7,9 t gl 6x6 mit Verdeck
Abmessungen
Länge
8'150 mm Fahrzeug 5'120 mm Ladefläche 1'420 mm Überhang vorne 1'715 mm Überhang hinten 31° Überhangwinkel vorne 30° Überhangwinkel hinten
Breite
2'500 mm Fahrzeug 2'350 mm Ladefläche 1'930 mm Spurweite vorne 1'695 mm Spurweite hinten
Höhe
3'380 mm Fahrzeug 1'950 mm Ladefläche 1'390 mm Ladefläche ab Boden 870 mm Zughaken vorne 915 mm Zughaken hinten 600 mm Seitenladen 300 mm Bodenfreiheit 200 mm Bauchfreiheit
Leergewicht
10'100 kg Fahrzeug
Nutzlast
7'900 kg Fahrzeug 10 Paletten
Gesamtgewicht
18'000 kg Fahrzeug 31'550 kg Max. Gesamtzuggewicht 5'200 kg Max. Achslast vorne 9'000 kg Max. Achslast hinten je Achse
3 Ventile pro Zylinder 2 Einlassventile 1 Auslassventil Hängende Ventile von seitlicher Nockenwelle über Stössel, Stösselstangen und Kipphebel bzw. Schwinghebel betätigt
Bohrung
125 mm
Hub
150 mm
Hubraum
11'045 cm³
Verdichtung
15,7:1
Treibstoff
Diesel
PS/kW
192 PS / 140 kW bei 2'150 U/min
Drehmoment
710 Nm bei 1'300 U/min
Kraftübertragung
Getriebe
Hauptgetriebe Hersteller ZF Typ AK 6-70-II Mechanisches Allklauengetriebe Schnellgangausführung Unsynchronisiert 6 Vorwärtsgänge 1 Rückwärtsgang Stockschaltung Geländegang
Übersetzungen 1. Gang 6,63:1 2. Gang 3,88:1 3. Gang 2,43:1 4. Gang 1,55:1 5. Gang 1,00:1 6. Gang 0,71:1 R. Gang 5,66:1
Verteilergetriebe Hersteller Henschel Typ ZVA 340 Dreiwellengetriebe Mechanisches Reduktions- und Verteilergetriebe mit 2 Schaltstufen Mit Ausgleich zwischen Vorder- und Hinterachsen Elektropneumatisch geschaltet Zugknopf Rot
Hersteller Fichtel und Sachs Typ G 380 KR Einscheiben Trockenkupplung mit hydraulischer Betätigung und Hilfskraftfeder
Antrieb
Allradantrieb permanent
Achsen
Vorne Starrachse Henschel Typ 7056 Banjoachse mit Achsgetriebe Antriebsachse mit Kegelraddifferential und doppelter Rücksetzung Untersetzung 8,54:1 Radantrieb über homokinetische Antriebsgelenke Halbelliptische Längsblattfedern Hydraulische Teleskopstossdämpfer Felgen 7.50 - 20 Trilexräder mit Schrägschulterfelgen Bereifung Firestone Super All Traction 10.00 - 20, 14 Ply, 142/139J Einfachbereifung Hinten 1. Hinterachse: Starrachse Henschel Typ 8080 Banjoachse mit Achsgetriebe Antriebsachse mit Kegelraddifferential und doppelter Rücksetzung Untersetzung 8,54:1 Radantrieb über Differentialwellen Ausgleich zwischen 1. und 2. Hinterachse 2. Hinterachse: Starrachse Henschel Typ 8090 Banjoachse mit Achsgetriebe Antriebsachse mit Kegelraddifferential und doppelter Rücksetzung Untersetzung 8,54:1 Radantrieb über Differentialwellen Halbelliptische Längsblattfedern, die je auf einem zentralen Zapfen drehbar gelagert sind. Sie sind an jedem Ende auf eine der beiden Hinterachsen abgestützt Längsführung der Achsen durch je 3 Längslenker Felgen 7.50 - 20 Trilexräder mit Schrägschulterfelgen Bereifung Firestone Super All Traction 10.00 - 20, 14 Ply, 142/139J Doppelbereifung
Bremsen
Betriebsbremse
Zweikreis Druckluft Bremsanlage Auf alle Räder wirkend Trommelbremsen vorne 440 mm Trommeldurchmesser Trommelbremsen hinten 440 mm Trommeldurchmesser
Feststellbremse
Mechanische Stopfix Innenbackenbremse Auf die Räder der beiden hinteren Achsen wirkend mit mechanischem Handbremsverstärker
Dauerbremse
Staudruckbremse mit pneumatischer Fussbetätigung
Diverses
Tankinhalt
1 Tank Stahl zu 200 Liter Diesel Rechts am Chassis
Anhängelast
16'000 kg 1'000 kg Stützlast
Seilwinde
Hinten Hersteller Rotzler Typ 6000 MV 6'000 kg Zugkraft 60 m Seillänge 16 mm Seildurchmesser 81,0:1 Übersetzung Antrieb über Schneckenantrieb Überlastschutz über Scherstift auf Längstrieb hinten an Seilwinde Seilzug nach vorne und hinten möglich
Höchstgeschwindigkeit
1. Gang Strasse 7,00 km/h 1. Gang Gelände 5,40 km/h 2. Gang Strasse 12,0 km/h 2. Gang Gelände 9,00 km/h 3. Gang Strasse 19,0 km/h 3. Gang Gelände 15,0 km/h 4. Gang Strasse 30,0 km/h 4. Gang Gelände 23,0 km/h 5. Gang Strasse 47,0 km/h 5. Gang Gelände 36,0 km/h 6. Gang Strasse 66 km/h 6. Gang Gelände 50,0 km/h R. Gang Strasse 8,30 km/h R. Gang Gelände 6,30 km/h
Elektrische Anlage
24 Volt 2 Batterien à  12 Volt 135 Ah Minus Pol an Masse Unter Beifahrersitzbank Anlasser 24 Volt 4,4 kW Lichtmaschine 24 Volt 600 Watt
