MAN 19.343 F Lastw Verd Hebu 9 t 4x2

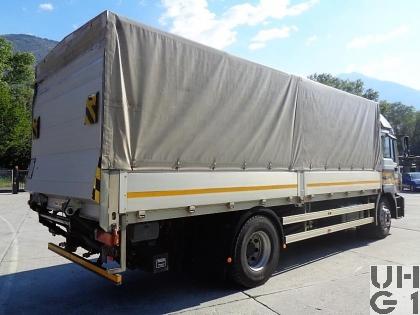

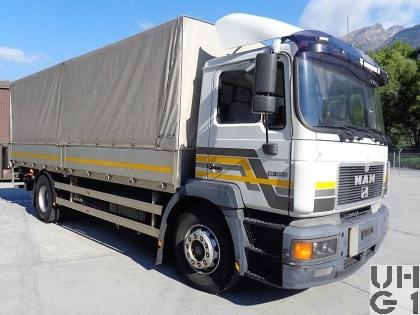

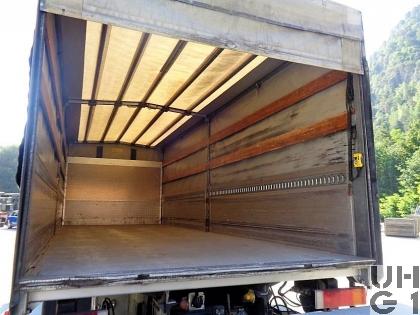

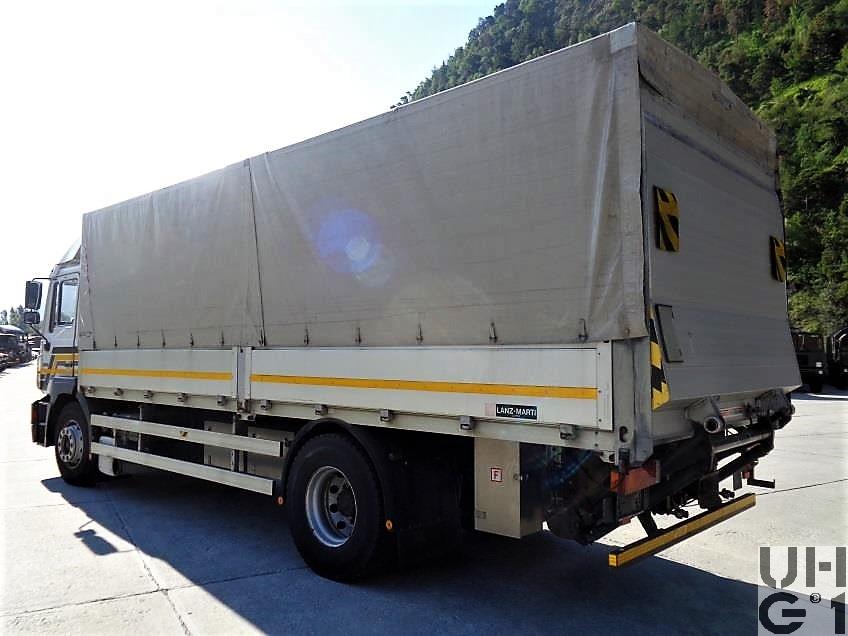

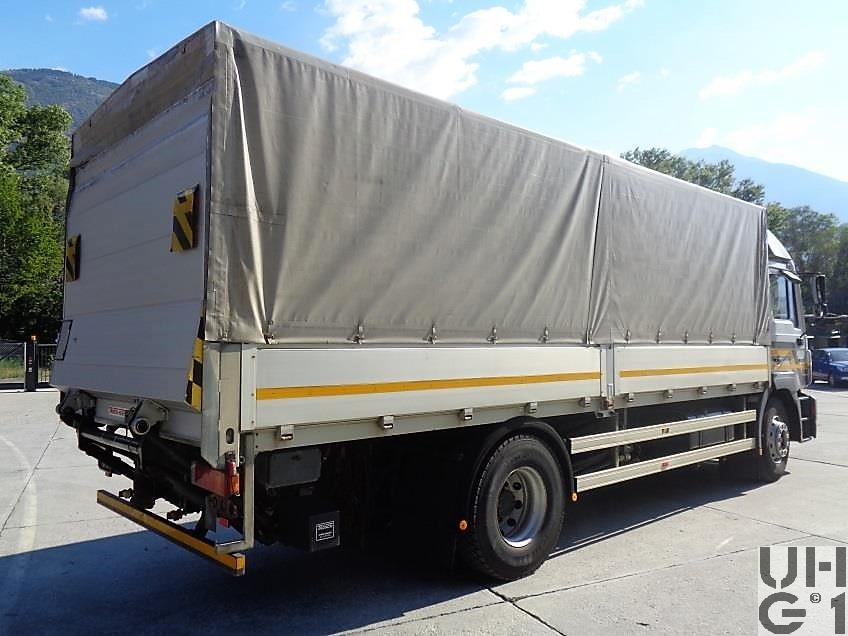

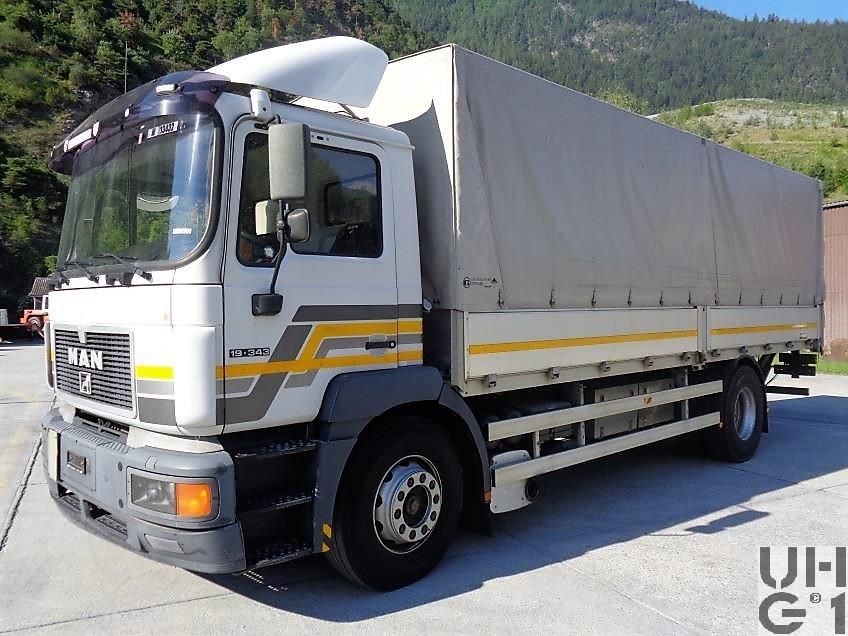

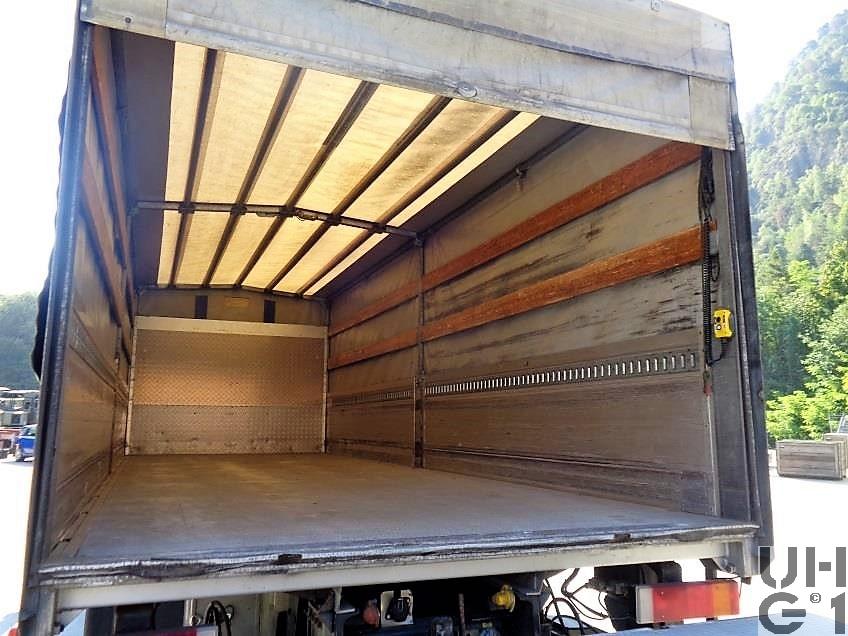

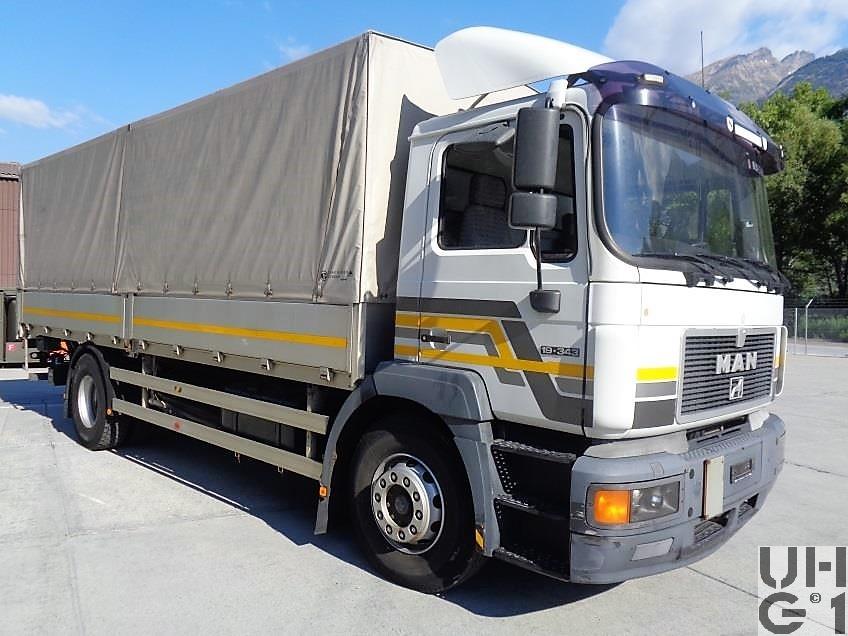

MAN 19.343 F, Lastw Verd Hebu 9 t 4x2, Bild Armasuisse MAN 19.343 F, Lastw Verd Hebu 9 t 4x2, Bild Armasuisse MAN 19.343 F, Lastw Verd Hebu 9 t 4x2, Bild Armasuisse MAN 19.343 F, Lastw Verd Hebu 9 t 4x2, Bils Armasuisse MAN 19.343 F, Lastw Verd Hebu 9 t 4x2, Bild Armasuisse


Abmessungen
Länge9200 mm Fahrzeug
Breite2500 mm Fahrzeug
Höhe3600 mm Fahrzeug
Leergewicht8750 kg Fahrzeug
Nutzlast9250 kg Fahrzeug
Gesamtgewicht18000 kg Fahrzeug
Radstand
Wendekreis


Motor
TypMAN
Typ D 2865 LF 21
Zylinder5 Zylinder Reihenmotor
Viertakt
Turbolader
Ladeluftkühler
KühlsystemFlüssigkeitskühlsystem
Anzahl Ventile2 Ventile pro Zylinder
Bohrung128 mm
Hub155 mm
Hubraum9967 cm³
Verdichtung17,0:1
TreibstoffDiesel
PS/kW340 PS / 250 kW bei 2000 U/min
Drehmoment1730 Nm bei 1000 U/min


Kraftübertragung
GetriebeZF
Typ 16S151sy
16 Vorwärtsgänge
1 Rückwärtsgang
KupplungEinscheiben Trockenkupplung
Hydraulisch betätigt
AntriebHinterräder
AchsenVorne
Starrachse
Halbelliptische Längsblattfedern
Hydraulische Teleskopstossdämpfer
Querstabilisator
Hinten
Starrachse
Differentialsperre
Elektro-hydraulisch betätigt
Luftfederung
Hydraulische Teleskopstossdämpfer
Querstabilisator


Bremsen
BetriebsbremseZweikreis Druckluft Bremsanlage
Auf alle Räder wirkend
FeststellbremseFederspeicher auf Hinterräder wirkend
DauerbremseStaudruck Motorbremse
Mechanisch betätigt


Diverses
Tankinhalt1 Tank zu 400 Liter Diesel
Rechts am Chassisrahmen
Anhängelast19000 kg
SeilwindeKeine
Höchstgeschwindigkeit88 km/h
Elektrische Anlage24 Volt
2 Batterien 12 Volt 125 Ah
Minus Pol an Masse
Links am Chassisrahmen
Sitzplätze2 Personen
Anzahl Fahrzeuge10 Stück
Im TruppeneinsatzAb 1997
