Radfahrzeuge > Lastwagen > FBW L 50/70-EA, Tankw 6'600 l 4x2, Strassenzisterne 67

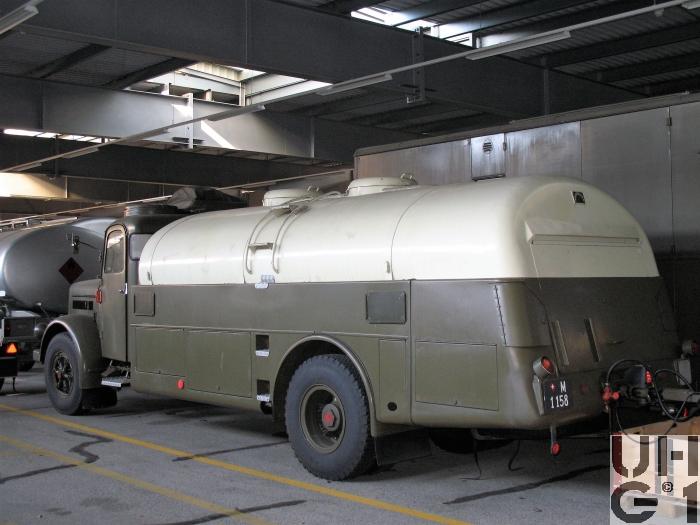

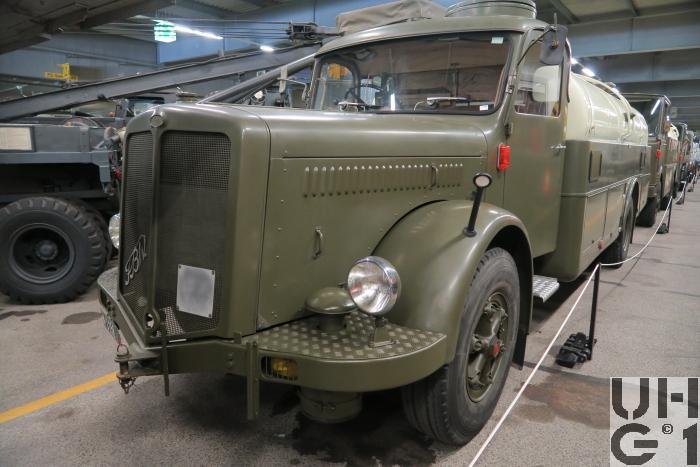

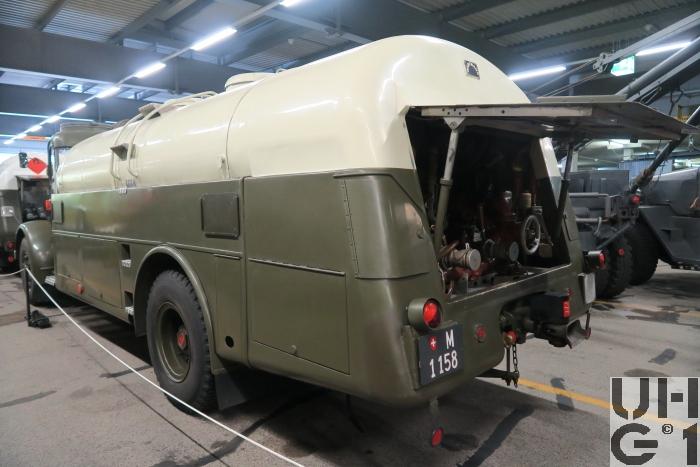

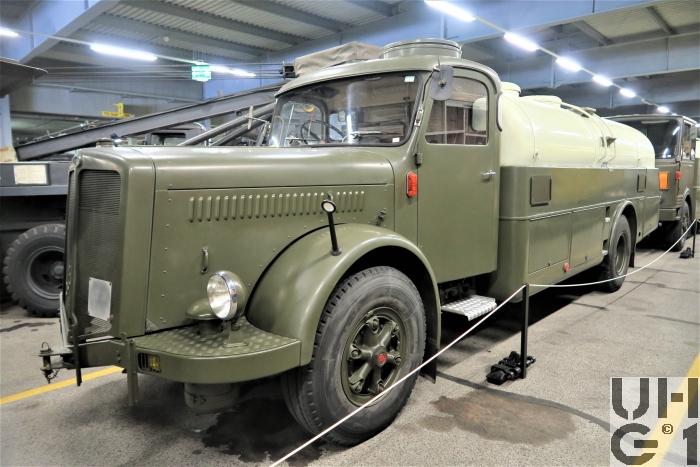

FBW L 50/70-EA, Tankw 6'600 l 4x2, Strassenzisterne 67
Abmessungen | |
|---|---|
| Länge | 9'020 mm Fahrzeug 1'335 mm Überhang vorne 2'100 mm Überhang hinten |
| Breite | 2'300 mm Fahrzeug |
| Höhe | 2'680 mm Fahrzeug 3'010 mm Fahrzeug über Dachträger |
| Leergewicht | 9'400 kg Fahrzeug |
| Nutzlast | 6'600 kg Fahrzeug 2x4'500 Liter Tankinhalt |
| Gesamtgewicht | 16'000 kg Fahrzeug |
| Radstand | 5'100 mm |
| Wendekreis | 21'300 mm |
Motor | |
| Typ | FBW Typ ED-A |
| Zylinder | 6 Zylinder Reihenmotor Viertakt Direkteinspritzung Abgasturbolader |
| Kühlsystem | Flüssigkeitskühlsystem |
| Anzahl Ventile | 2 Ventile pro Zylinder Hängende Ventile durch seitliche Nockenwelle über Stössel, Stösselstangen und Kipphebel betätigt |
| Bohrung | 125 mm |
| Hub | 150 mm |
| Hubraum | 11'020 cm³ |
| Verdichtung | 16,3:1 |
| Treibstoff | Diesel |
| PS/kW | 200 PS / bei 2'100 U/min |
| Drehmoment | 760 Nm bei 1'200 U/min |
Kraftübertragung | |
| Getriebe | Hersteller ZF Typ AK 6-75-3 Mechanisches Zahnrad Wechselgetriebe 6 Vorwärtsgänge 1 Rückwärtsgang |
| Kupplung | Mehrscheiben Trockenkupplung Mechanisch über Gestänge betätigt |
| Antrieb | Hinterräder |
| Achsen | Vorne Starrachse Hersteller FBW Typ 50 Halbelliptische Längsblattfedern, 10 Blatt Hydraulische Teleskopstossdämpfer Hersteller Newton Typ 8070 Felgen 8.00 - 20 Schrägschulterfelgen Bereifung Firestone Multy Super 11.00 - 20 Einfachbereifung Hinten Starrachse Hersteller FBW Typ 70 Halbelliptische Längsblattfedern, 12 Blatt Zusatzfedern, 4 Blatt Felgen 8.00 - 20 Schrägschulterfelgen Bereifung Firestone Multy Super 11.00 - 20 Doppelbereifung |
Bremsen | |
| Betriebsbremse | Druckluft Bremsanlage Auf alle Räder wirkend Trommelbremsen vorne Trommelbremsen hinten |
| Feststellbremse | Mechanisch über Gestänge Auf Hinterräder wirkend |
| Dauerbremse | Auspuff Staudruckbremse Mechanisch betätigt |
Diverses | |
| Tankinhalt | 1 Tank Stahl zu 200 Liter Diesel Rechts am Fahrzeugchassis |
| Anhängelast | 9'000 kg 1'000 kg Stützlast |
| Seilwinde | Keine |
| Höchstgeschwindigkeit | 72 km /h |
| Elektrische Anlage | 24 Volt 2 Batterien 12 Volt 125 Ah Minuspol an Masse Links am Fahrzeugchassis Anlasser Bosch 24 Volt Typ BPD 6HP Lichtmaschine Bosch 28 Volt Typ K1-28 Volt-35 A |
| Sitzplätze | 3 Personen |
| Anzahl Fahrzeuge | 7 Fahrzeuge |
| Im Truppeneinsatz | 1967 bis 1997 |

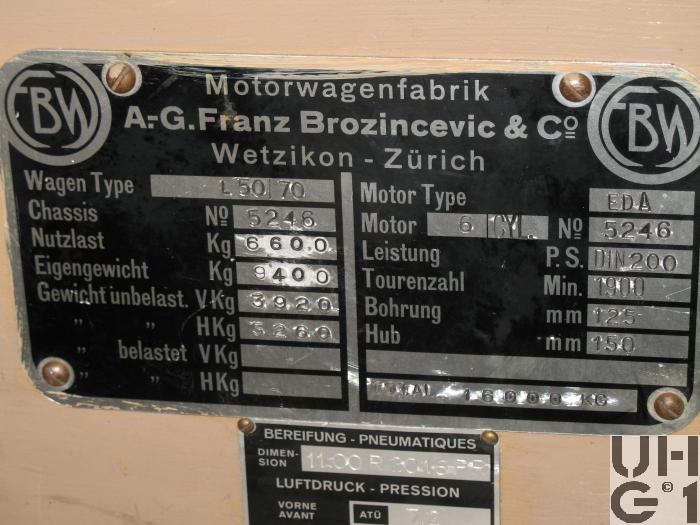

| Bemerkungen | Chassis Nummern A+Nummern 5240 abgeliefert 28.11.1966 A+40262 5241 abgeliefert 13.12.1966 A+40258 5242 abgeliefert 20.12.1966 A+40261 5243 abgeliefert 30.12.1966 A+40259 5244 abgeliefert 14.03.1967 A+40267 5245 abgeliefert 16.03.1967 A+40266 5246 abgeliefert 21.03.1967 A+40260 Aufbau Hersteller: Wartmann Oberbipp BE Inhalt: 2x4'500 Liter Datenquelle Jörg Biegger FBW Fahrzeuglexikon 4 (1955-1968) http://www.hnf.ch |
