IVECO Trakker AT-N410T50W, Sattelschl/Lastw F WA Int Ladekr Gg 32t 8x8

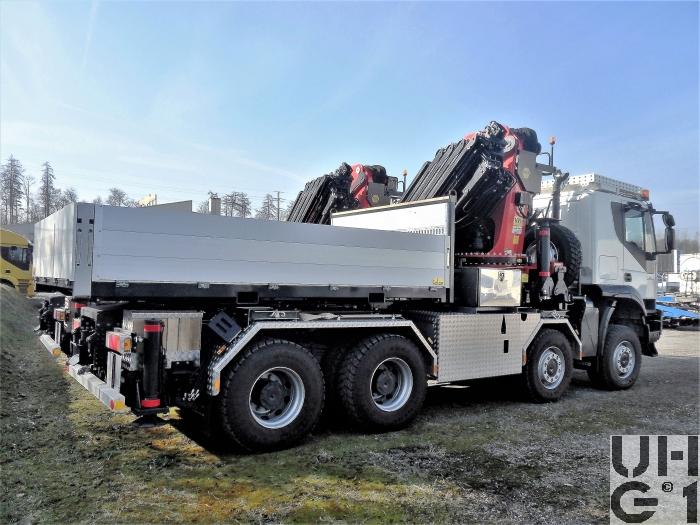

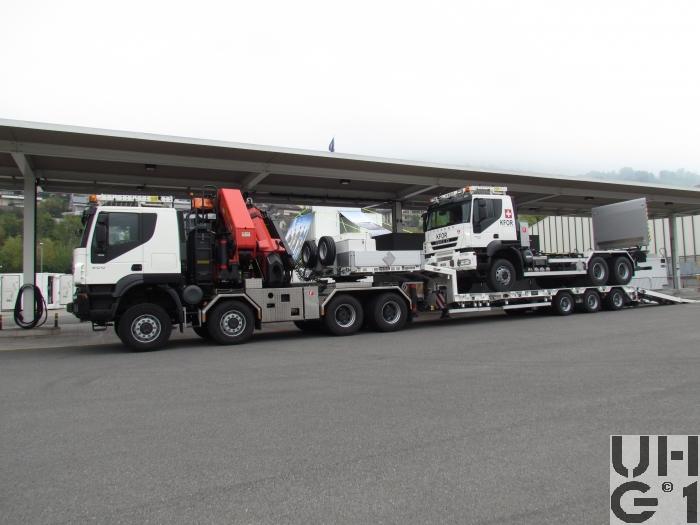

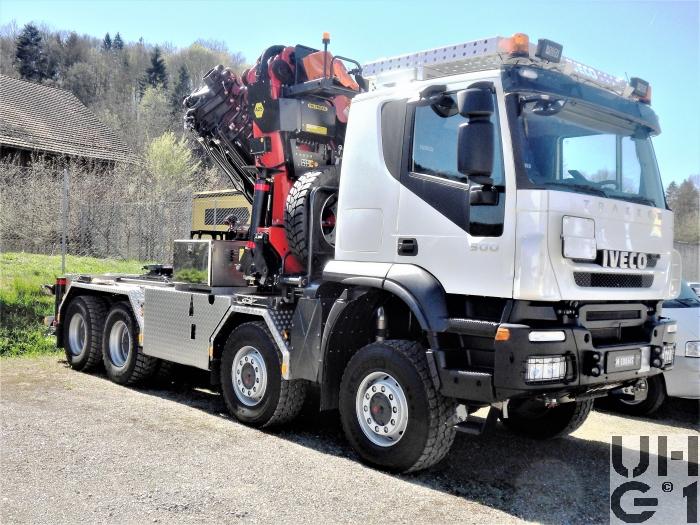

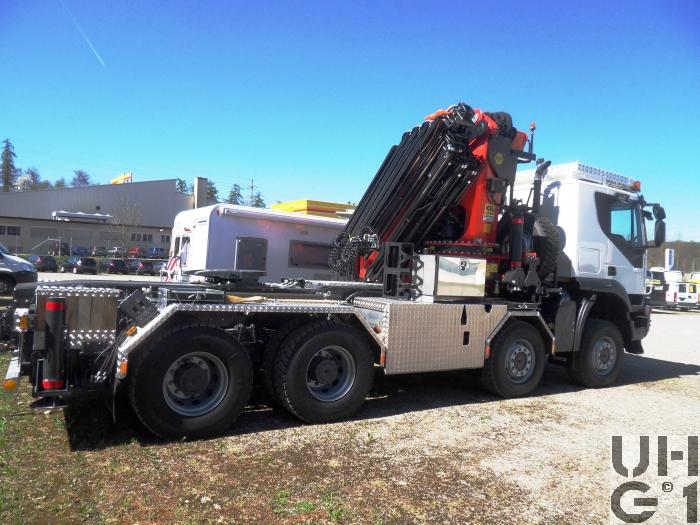

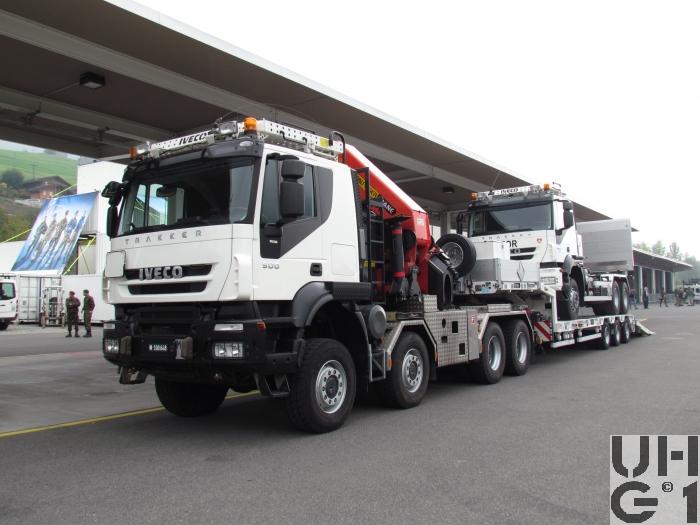

IVECO Trakker AT-N410T50W/P, Sattelschl/Lastw F WA Int Ladekr GG 32t 8x8 gl IVECO Trakker AT-N410T50W/P, Sattelschl/Lastw F WA Int Ladekr GG 32t 8x8 gl IVECO Trakker AT-N410T50W/P, Sattelschl/Lastw F WA Int Ladekr GG 32t 8x8 gl IVECO Trakker AT-N410T50W/P, Sattelschl/Lastw F WA Int Ladekr GG 32t 8x8 gl IVECO Trakker AT-N410T50W/P, Sattelschl/Lastw F WA Int Ladekr GG 32t 8x8 gl


Abmessungen
Länge9300 mm Fahrzeug
9520 mm Fahrzeug mit Ballastbrücke
9180 mm Front - Anhängerkupplung
4000 mm Ballastbrücke innen
Breite2550 mm Fahrzeug
2480 mm Ballastbrücke innen
Höhe3950 mm Fahrzeug
1650 mm Beladehöhe Ballastbrücke
600 mm Seitenladen Ballastbrücke
1540 mm Sattelhöhe
1000 mm Zughaken vorne
880 mm Zughaken hinten
Leergewicht27100 kg Fahrzeug
28150 kg Fahrzeug mit Ballastbrücke
Nutzlast4900 kg Fahrzeug
3850 kg Fahrzeug mit Ballastbrücke
Gesamtgewicht32000 kg Fahrzeug
70000 kg Max. Gesamtzuggewicht für Ausnahmetransporte
9000 kg Max. Achslast vorne je Achse
19000 kg Max. Achslast hinten beide Achsen
Radstand1880 mm / 3330 mm / 1400 mm
Wendekreis24000 mm


Motor
TypIveco
Typ Cursor 13 F3B
Zylinder6 Zylinder Reihenmotor
Viertakt
Direkteinspritzung
Turbolader
Ladeluftkühlung
PDE Einspritzsystem
EDC gesteuert
Turbolader mit variabler Geometrie
Automatische Vorwärmung für Kaltstart
KühlsystemFlüssigkeitskühlsystem
Anzahl Ventile4 Ventile pro Zylinder
Hängende Ventile durch obenliegende Nockenwelle über Rollenkipphebel betätigt
Bohrung135 mm
Hub150 mm
Hubraum12880 cm³
Verdichtung17,0:1
TreibstoffDiesel
PS/kW500 PS / 368 kW bei 1525 bis 1900 U/min
Drehmoment2300 Nm bei 1000 bis 1525 U/min


Kraftübertragung
GetriebeHauptgetriebe
Hersteller ZF
Typ 12 AS 2331 TO
Eurotronic 2 mit Intarder
12 Vorwärtsgänge
2 Rückwärtsgänge
Übersetzung
1. Gang 12,33:1
2. Gang 9,590:1
3. Gang 7,440:1
4. Gang 5,780:1
5. Gang 4,570:1
6. Gang 3,550:1
7. Gang 2,700:1
8. Gang 2,100:1
9. Gang 1,630:1
10. Gang 1,27:1
11. Gang 1,00:1
12. Gang 0,78:1
1. R-Gang 11,41:1
2. R-Gang 8,880:1

Verteilergetriebe
Hersteller Steyr
Typ VG 2000
Übersetzung
0,89:1 Strassengang
1,54:1 Geländegang
KupplungEinscheiben Trockenkupplung
Elektro-pneumatisch geregelt
Durchmesser 430 mm
Automatisierte Kupplung ohne Kupplungspedal
AntriebAllradantrieb permanent mit Geländegang
Automatisch geregelt
Längssperren automatisch betätigt
Differentialsperren vorne und hinten automatisch betätigt
AchsenVorne
Starrachsen
Doppelt übersetzte Antriebsachsen mit Radaussenantrieb
Differentialsperren automatisch betätigt
Ãœbersetzung 4,23:1
Je zwei doppelt wirkende hydraulische Teleskopstossdämpfer pro Achse
Parabelfedern
Lenkbare Hohlachsschenkel
Drehstabstabilisator an der 1. Achse
Bereifung Michelin XZY 3 385 / 65 R 22,5 160 K
Notlaufeinlagen Hutchinson CRF HD/HS 22.5
Einfachbereifung
Hinten
Starrachsen
Doppelt übersetzte Antriebsachsen mit Radaussenantrieb
Differentialsperren automatisch betätigt
Ãœbersetzung 4,23:1
Längssperren automatisch betätigt
Achsführung über 4 Längslenker unten und 2 Längslenker oben
Halbelliptik Blattfedern in Pendelfederlagerung
Drehstabstabilisator an beiden Achsen
Je zwei doppelt wirkende hydraulische Teleskopstossdämpfer pro Achse
Bereifung Michelin XDY-3 315 / 80 R 22,5 156/150 K
Notlaufeinlagen Hutchinson CRF HD/HS 22.5
Doppelbereifung


Bremsen
BetriebsbremseZweikreis Druckluft Bremsanlage nach EG Norm
Auf alle Räder wirkend
Duo-Duplex Trommelbremsen vorne und hinten
Antiblockiersystem ABS
Elektronische Bremskraftregelung der Hinterachse
FeststellbremseFederspeicherbremse
Auf Hinterachsen wirkend
DauerbremseIveco Turbo-Brake
Elektrisch betätigte Dekompressions-Motorbremse
Durch Turbolader mit variabler Geometrie unterstützt


Diverses
Tankinhalt1 Tank Alu zu 400 Liter Diesel
1 Tank Kunststoff zu 55 Liter AdBlue
Rechts am Chassis
1 Tank Alu zu 300 Liter Hydraulikoel
Hinter der Kabine
Anhängelast30000 kg
1000 kg Stützlast
SeilwindeKeine
Höchstgeschwindigkeit87 km/h Elektronisch abgeregelt
Elektrische Anlage24 Volt
2 Batterien 12 Volt 220 Ah
Minus Pol an Masse
Links am Chassis
Sitzplätze2 +1 Person
Anzahl Fahrzeuge2 Fahrzeuge
Im TruppeneinsatzBeschaffung über AEB 2007
Einsatz ab 2010
BemerkungenLieferanten
Fahrgestell Iveco Magirus AG, D-89079 Ulm
Aufbau Carrosserie Langenthal AG, CH-4901 Langenthal
Ladekran Walser AG, CH-8317 Tagelswangen

Aufbau
Ladekran Palfinger PK 85002G und Sattelkupplung
Ballastbrücke als Zubehör

Ladekran
Hersteller Palfinger
Typ PK 85002G
80 mt Hubmoment
20,2 m Ausladung
100 l/min Pumpenleistung
450 Liter Oeltank
360° Schwenkbereich
76 kNm Schwenkmoment
365 bar Betriebsdruck
8580 kg Gewicht
2550 mm Breite
8600 mm Breite Stützen max. ausgefahren
2450 mm Höhe zusammengefaltet

M+Nummern
M+100648
M+100649
