Radfahrzeuge > Lastwagen > Berna L3, 4x2

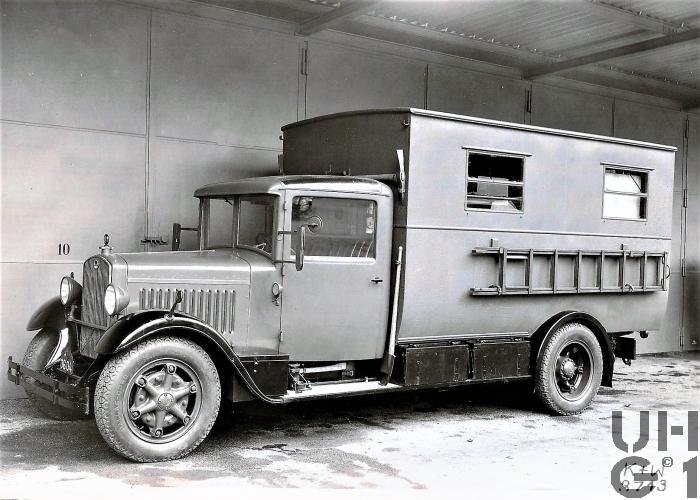

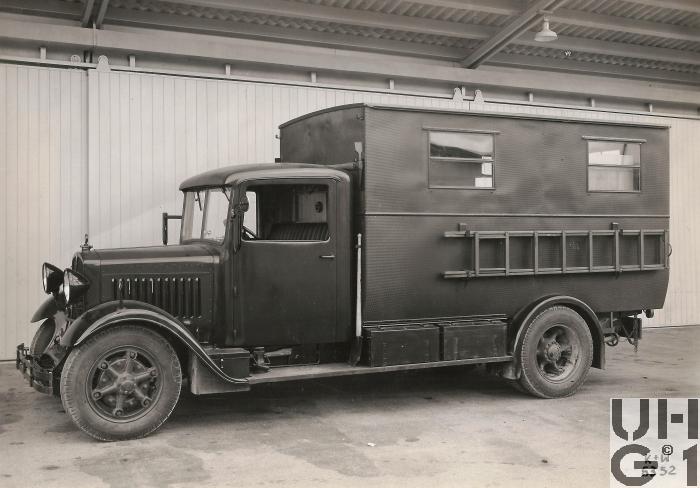

Berna L3, 4x2
Abmessungen | |
|---|---|
| Länge | 6'180 mm Fahrzeug 3'600 mm Ladebrücke 580 mm Überhang vorne 1'200 mm Überhang hinten |
| Breite | 2'000 mm Fahrzeug 1'850 mm Ladebrücke 1'484 mm Spurweite vorne 1'524 mm Spurweite hinten |
| Höhe | 2'720 mm Fahrzeug über Ladebrücke 1'945 mm Fahrzeug über Kabinendach |
| Leergewicht | 3'740 kg Fahrzeug |
| Nutzlast | 1'000 kg Fahrzeug |
| Gesamtgewicht | 4'740 kg Fahrzeug |
| Radstand | 4'000 mm |
| Wendekreis | 13'900 mm |
Motor | |
| Typ | Adler Typ 12N |
| Zylinder | 6 Zylinder Reihenmotor Viertakt WIGA Fallstrom-Vergaser |
| Kühlsystem | Flüssigkeitskühlsystem |
| Anzahl Ventile | 2 Ventile pro Zylinder |
| Bohrung | 77 mm |
| Hub | 110 mm |
| Hubraum | 3'070 cm³ |
| Verdichtung | |
| Treibstoff | Benzin |
| PS/kW | 60 PS bei 2'700 U/min |
| Drehmoment | |
Kraftübertragung | |
| Getriebe | 4 Gang Getriebe |
| Kupplung | Einscheiben Trockenkupplung Mechanisch betätigt |
| Antrieb | Hinterräder |
| Achsen | Vorne Starrachse Blattfedern Hydraulische Hebelstossdämpfer Bereifung 7,50x20 Einfachbereifung Hinten Starrachse Antriebsachse mit Kegelrad Ausgleichsgetriebe Blattfedern Bereifung 7,50x20 Doppelbereifung |
Bremsen | |
| Betriebsbremse | Hydraulische Einkreis Bremsanlage Mit Unterdruckbremshilfe Auf alle Räder wirkend Trommelbremsen vorne Trommelbremsen hinten System Lockheed |
| Feststellbremse | Mechanisch über Hebel und Gestänge Auf beide Hinterräder wirkend |
| Dauerbremse | Keine |
Diverses | |
| Tankinhalt | 1 Tank Stahl zu 100 Liter Benzin |
| Anhängelast | 5'000 kg |
| Seilwinde | Keine |
| Höchstgeschwindigkeit | 55 km/h 9,75 km/h im kleinsten Gang |
| Elektrische Anlage | 12 Volt 1 Batterie 12 Volt 60 Ah Minus Pol an Masse |
| Sitzplätze | 2 Personen |
| Anzahl Fahrzeuge | 12 Fahrzeuge |
| Im Truppeneinsatz | 1935 bis 1984 |

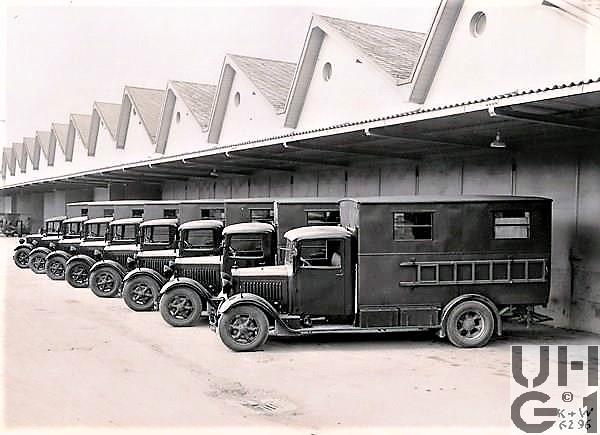

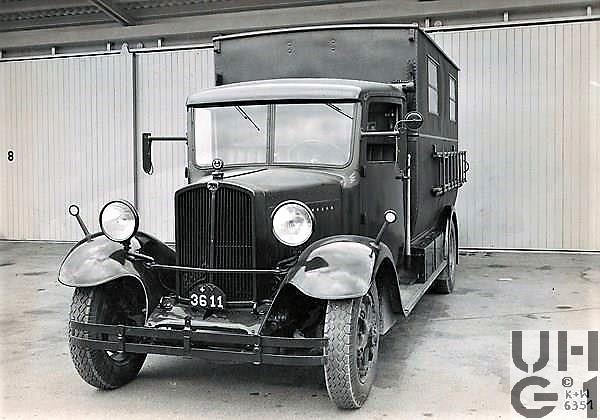

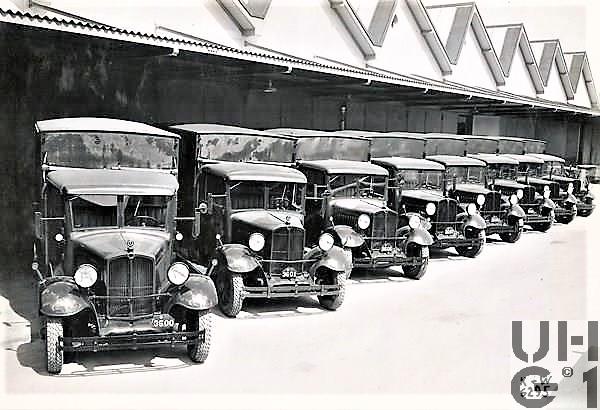

| Bemerkungen | Einsatz Schallmesswagen der Artillerie M+Nummern M+3600 bis M+3611 |
