Steyr 590.110 / S 37, Lwf Trsp Fahrzeug 75 4x2 Sattelschl

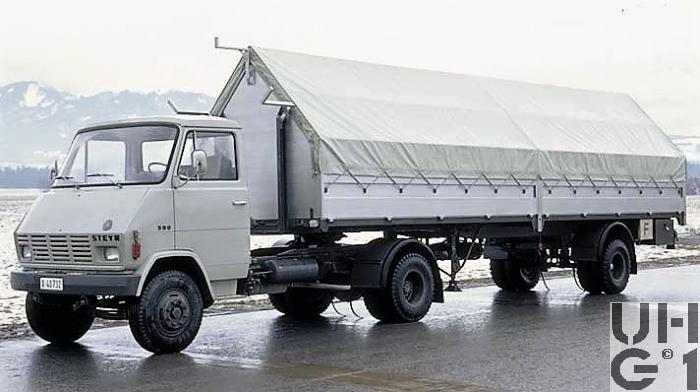

Steyr 590.110 / S 37, Lwf Trsp Fahrzeug 75 4x2, Sattelschl,  Foto Armasuisse


Abmessungen
Länge5'380 mm Fahrzeug
8'692 mm Auflieger
11'7000 mm Ganzer Zug
Breite2'200 mm Fahrzeug
2'100 mm Ladebrücke
1'758 mm Spurweite vorne
1'650 mm Spurweite hinten
Höhe3'420 mm Fahrzeug
900 mm / 2'000 mm Ladebrücke
193 mm Bodenfreiheit
Leergewicht4'400 kg Fahrzeug
2'300 kg Auflieger
Nutzlast1'600 kg Fahrzeug
1'200 kg Auflieger
Gesamtgewicht6'000 kg Fahrzeug
3'500 kg Auflieger
9'500 kg Ganzer Zug
Radstand3'700 mm
Wendekreis13'800 mm


Motor
TypSteyr
Typ WD 610.01
Zylinder6 Zylinder Reihenmotor
Viertakt
Direkteinspritzung
KühlsystemFlüssigkeitskühlsystem
Anzahl Ventile2 Ventile pro Zylinder
Hängende Ventile über unten liegende Nockenwelle, Stössel, Stösselstangen und Kipphebel betätigt
Bohrung105 mm
Hub115 mm
Hubraum5'976 cm³
Verdichtung17,0:1
TreibstoffDiesel
PS/kW110 PS / 81 kW bei 2'600 U/min
Drehmoment370 Nm bei 1'600 U/min


Kraftübertragung
GetriebeHauptgetriebe
Hersteller Steyr
Mechanisches Allklauen Zahnradwechselgetriebe
5 Vorwärtsgänge
1 Rückwärtsgang
Stockschaltung
Übersetzung
1. Gang 9,00:1
2. Gang 4,74:1
3. Gang 2,73:1
4. Gang 1,58:1
5. Gang 1,00:1
R. Gang 8,29:1
KupplungEinscheiben Trockenkupplung
Mechanisch betätigt
AntriebHinterräder
AchsenVorne
Starrachse
Faustachse
Halbelliptische Längsblattfedern
9 Blatt
Hydraulische Teleskopstossdämpfer
Felgen 6.50 - 16 Stahlscheibenräder
Bereifung 8.25-16
Einfachbereifung
Hinten
Starrachse
Halbelliptische Längsblattfedern
6 Blatt
Zusatzfeder
Querstabilisator
Hydraulische Teleskopstossdämpfer
Kegelraddifferential
Ãœbersetzung 4,63:1
Felgen 6.50 - 16 Stahlscheibenräder
Bereifung 8.25-16
Doppelbereifung


Bremsen
BetriebsbremseHydraulische Zweikreis-Bremsanlage
Druckluft unterstützt
Auf alle Räder wirkend
Trommelbremsen vorne
Trommelbremsen hinten
FeststellbremseMechanisch über Seilzug
Auf Hinterräder wirkend
DauerbremseStaudruck Motorbremse


Diverses
Tankinhalt1 Tank Stahl zu 120 Liter Diesel
Rechts am Chassis
Anhängelast4'000 kg
SeilwindeKeine
Höchstgeschwindigkeit80 km/h Elektronisch begrenzt
Elektrische Anlage24 Volt
2 Batterien 12 Volt 125 Ah
Minuspol an Masse
rechts am Chassis
Anlasser 24 Volt 4 kW
Alternator 28 Volt 70 A
Sitzplätze3 Personen
Anzahl Fahrzeuge6 Fahrzeuge
Im Truppeneinsatz1973 bis 1994
BemerkungenM+Nummern
M+60200 bis M+60205 Fahrzeug
M+60206 bis M+60211 Auflieger
Auflieger
Lwf Trsp Anhänger 75, Sattelanhänger
Hersteller
Krapf
Typ
S P 40 / 75
Leergewicht 2'300 kg
Nutzlast 1'200 kg
Gesamtgewicht 3'500 kg
Federung
Halbelliptische Längsblattfedern, 8 Blatt
Felgen 8.25 - 16 Stahlscheibenräder
Bereifung 6.50 16
