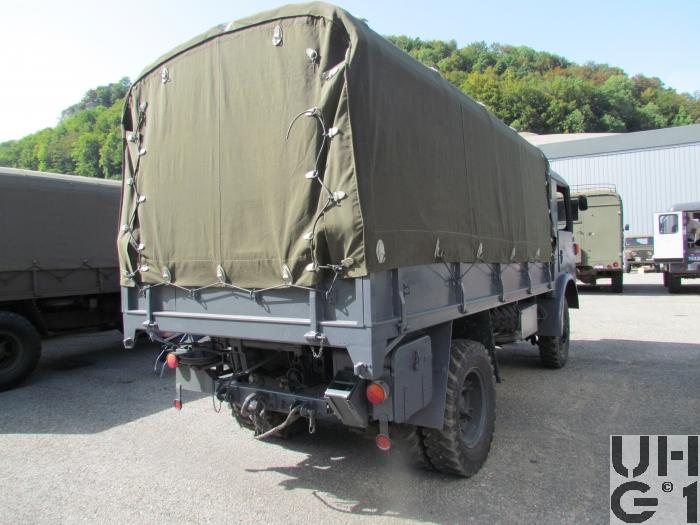

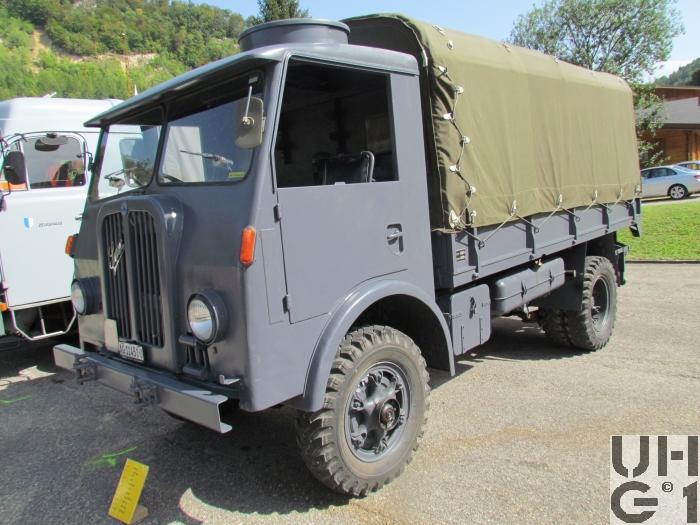

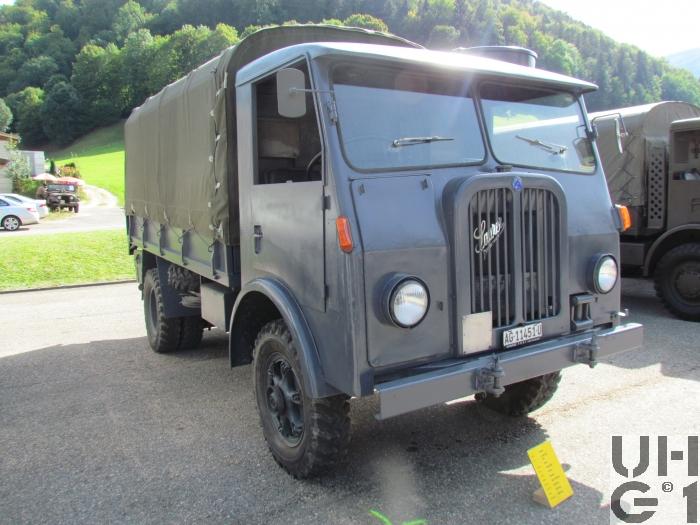

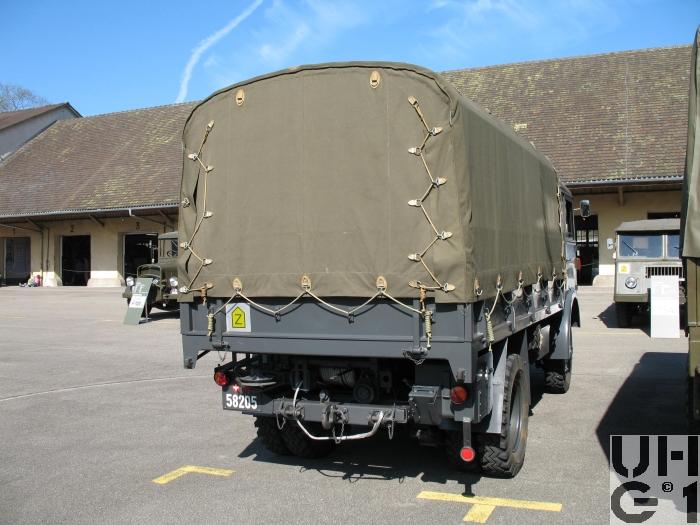

Abmessungen | |
---|---|
Länge | 6030 mm Fahrzeug 4000 mm Ladebrücke 1180 mm Überhang vorne 1450 mm Überhang hinten 40° Überhangwinkel vorne 29° Überhangwinkel hinten |
Breite | 2550 mm Fahrzeug 2080 mm Ladebrücke 1775 mm Spurweite vorne 1655 mm Spurweite hinten |
Höhe | 3100 mm Fahrzeug 1750 mm Ladebrücke 1340 mm Ladebrücke ab Boden 700 mm Seitenwände mit Rohrgestell 380 mm Seitenwände ohne Rohrgestell 640 mm Zughaken hinten 235 mm Bodenfreiheit 435 mm Bauchfreiheit |
Leergewicht | 5070 kg Fahrzeug 5500 kg Fahrzeug mit Seilwinde |
Nutzlast | 3500 kg Fahrzeug |
Gesamtgewicht | 8570 kg Fahrzeug 9000 kg Fahrzeug mit Seilwinde 4000 kg Max. Achslast vorne 8000 kg Max. Achslast hinten |
Radstand | 3400 mm |
Wendekreis | 15000 mm Fahrzeug mit Hinterradantrieb 16600 mm Fahrzeug mit Allradantrieb |
Motor | |
Typ | Saurer Typ CR2D |
Zylinder | 4 Zylinder Reihenmotor Viertakt Direkteinspritzung |
Kühlsystem | Flüssigkeitskühlsystem |
Anzahl Ventile | 2 Ventile pro Zylinder Hängende Ventile von seitlicher Nockenwelle über Stösselstangen und Kipphebel betätigt Einlassventile mit Schirm |
Bohrung | 115 mm |
Hub | 140 mm |
Hubraum | 5820 cm³ |
Verdichtung | 17,45:1 |
Treibstoff | Diesel |
PS/kW | 75 PS / 55,2 kW bei 1800 U/min |
Drehmoment | 320 Nm bei 1400 U/min |
Kraftübertragung | |
Getriebe | Hauptgetriebe Hersteller Saurer Typ 2 C Mechanisches Zahnradwechselgetriebe 3. bis 5. Gang synchronisiert Sämtliche Gänge positiv verriegelt 5 Vorwärtsgänge 1 Rückwärtsgang Stockschaltung Übersetzung 1. Gang 4,88:1 2. Gang 3,00:1 3. Gang 1,70:1 4. Gang 1,00:1 5. Gang 0,75:1 R-Gang 5,14:1 Verteilergetriebe Mechanisches Reduktions- und Verteilergetriebe mit 2 synchronisierten Schaltstufen für Strassen- und Geländegang Untersetzung 1,165:1 Strassengang 2,536:1 Geländegang Bedienung der Schaltung Schalthebel Schwarz: Hauptgetriebe Schalthebel Rot: Geländegang und Vorderradantrieb Schalthebel Gelb: Differentialsperre Schalthebel Blau: Seilwinde |
Kupplung | Einscheiben Trockenkupplung Mechanisch über Gestänge betätigt |
Antrieb | Hinterradantrieb Vorderradantrieb wird mit Geländegang automatisch eingeschaltet Strassengang ist ausschliesslich Hinterradantrieb Geländegang ist stets Allradantrieb |
Achsen | Vorne Starrachse Antriebsachse mit Kegelraddifferential und einfacher Rücksetzung Untersetzung 6,57:1 Radantrieb über homokinetische Antriebsgelenke Halbelliptische Längsblattfedern Hydraulische Hebelstossdämpfer einfachwirkend, einstellbar Bereifung Firestone Super All Traction 8.25 - 20, 12 Ply Einfachbereifung Hinten Starrachse Antriebsachse mit Kegelraddifferential und einfacher Rücksetzung Untersetzung 6,57:1 Radantrieb über Differentialwellen Halbelliptische Längsblattfedern mit progressiever Wirkung Differentialsperre Druckluft betätigt Bereifung Firestone Super All Traction 8.25 - 20, 12 Ply Doppelbereifung |
Bremsen | |
Betriebsbremse | Hydraulische Trommelbremsen mit Druckluft Bremshilfe auf alle Räder wirkend, Zweikreisanordnung, je ein Hauptbremszylinder wirkt auf zwei diagonal gegenüberliegende Räder |
Feststellbremse | Mechanische Aussenbandbremse auf Kardanwelle, bei einigen Fahrzeugen Trommelbremse auf Hinterräder |
Dauerbremse | Auspuff Staudruckbremse Mechanisch betätigt |
Diverses | |
Tankinhalt | 1 Tank Stahl zu 100 Liter Diesel Links am Chassis |
Anhängelast | 6500 kg |
Seilwinde | Hinten 6000 kg Zugkraft 55 m Seillänge 16 mm Seildurchmesser 28,0:1 Untersetzung Schneckenantrieb über separate Welle ab Verteilergetriebe Überlastschutz durch Ratschenkupplung Seilzug nach vorne und hinten möglich Nur auf einem Teil der Fahrzeuge montiert |
Höchstgeschwindigkeit | 1. Gang Strasse 8,90 km/h 1. Gang Gelände 4,10 km/h 2. Gang Strasse 14,5 km/h 2. Gang Gelände 6,80 km/h 3. Gang Strasse 25,3 km/h 3. Gang Gelände 11,6 km/h 4. Gang Strasse 43,3 km/h 4. Gang Gelände 20,0 km/h 5. Gang Strasse 57,7 km/h 5. Gang Gelände 26,4 km/h R. Gang Strasse 8,45 km/h R. Gang Gelände 3,70 km/h |
Elektrische Anlage | 24 Volt 2 Batterien 12 Volt 105 Ah Minuspol an Masse Rechts am Chassis |
Sitzplätze | 27 Personen 2 Personen in Führerkabine 25 Personen auf Ladebrücke |
Anzahl Fahrzeuge | 222 Fahrzeuge Alle Versionen zusammen |
Im Truppeneinsatz | 1949 bis 1995 |
Bemerkungen |
