Mercedes Benz Atego 1329L, Messw sch Hebu 4,7 t 4x2

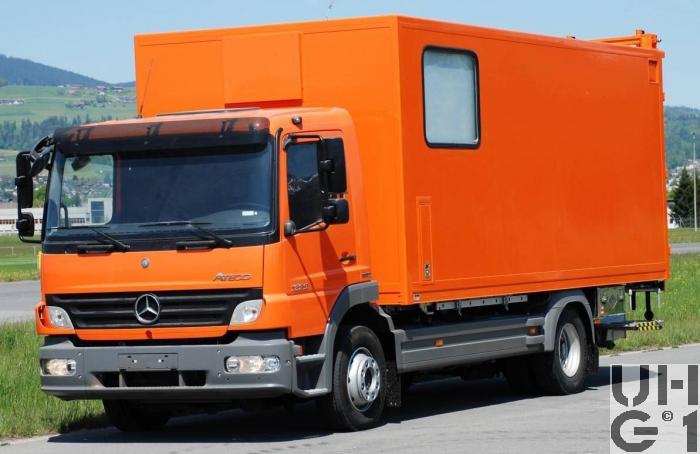

Mercedes Benz Atego 1329L, Messw sch Hebu 4,7 t 4x2, Bild Armasuisse


Abmessungen
Länge8'380 mm Fahrzeug
4'000 / 2'000 mm Aufbau
8'030 mm Front-Anhängerkupplung
Breite2'550 mm Fahrzeug
2'460 mm Aufbau
Höhe3'650 mm Fahrzeug
2'100 mm Aufbau
750 mm Zughaken hinten
Leergewicht8'800 kg Fahrzeug
Nutzlast4'700 kg Fahrzeug
Gesamtgewicht13'500 kg Fahrzeug
28'000 kg Max. Gesamtzuggewicht
4'700 kg Max. Achslast vorne
9'300 kg Max. Achslast hinten
Radstand4'160 mm
Wendekreis14'800 mm


Motor
TypMercedes Benz
Typ OM906LA.V/3
Zylinder6 Zylinder Reihenmotor
Viertakt
Direkteinspritzung
Abgasturbolader
Ladeluftkühler
KühlsystemFlüssigkeitskühlsystem
Anzahl Ventile2 Ventile pro Zylinder
Bohrung102 mm
Hub130 mm
Hubraum6'374 cm³
Verdichtung16,7:1
TreibstoffDiesel
PS/kW285 PS / 210 kW bei 2'200 U/min
Drehmoment1'120 Nm bei 1'200 U/min


Kraftübertragung
GetriebeHauptgetriebe
Hersteller Mercedes Benz
Typ G 131-9
Mechanische Schaltgetriebe
9 Vorwärtsgänge
1 Rückwärtsgang

Übersetzung
1. Gang 14,57:1
2. Gang 9,48:1
3. Gang 6,64:1
4. Gang 4,84:1
5. Gang 3,67:1
6. Gang 2,59:1
7. Gang 1,81:1
8. Gang 1,32:1
9. Gang 1,00:1
R. Gang 13,86:1
KupplungEinscheiben Trockenkupplung
Hydraulisch betätigt
AntriebHinterräder
AchsenVorne
Starrachse
Faustachse
Hydraulische Teleskopstossdämpfer
Luftfederung
Querstabstabilisator
Felgen 6,75 - 19,5 Stahlscheibenräder
Bereifung Continental HSR 265/70R19,5 140/138 M
Einfachbereifung
Hinten
Starrachse
Antriebsache einfach übersetzt
Ãœbersetzung 3,308:1
Differentialsperre
Pneumatisch betätigt
Luftfederung
Querstabstabilisator
Felgen 6,75 - 19,5 Stahlscheibenräder
Bereifung Continental HSW 265/70R19,5 140/138 M
Doppelbereifung


Bremsen
BetriebsbremseZweikreis Druckluft Bremsanlage
Auf alle Räder wirkend
Scheibenbremsen vorne
Scheibenbremsen hinten
ABS
FeststellbremseFederspeicher
Auf Hinterräder wirkend
DauerbremseTelma-Bremse


Diverses
Tankinhalt1 Tank Kunststoff zu 120 Liter Diesel
1 Tank Kunststoff zu 25 Liter AdBlue
Rechts am Chassis
Anhängelast14'000 kg
1'000 kg Stützlast
SeilwindeKeine
Höchstgeschwindigkeit89 km/h Elektronisch abgeriegelt
Elektrische Anlage24 Volt
2 Batterien 12 Volt 165 Ah
Minus Pol an Masse
Links am Chassis
Anlasser 24 Volt 4 kW
Alternator 28 Volt 100 A
Sitzplätze2 Personen
Anzahl Fahrzeuge1 Fahrzeug
Im TruppeneinsatzAb Juni 2009
BemerkungenM+Nummer
M+33459

Lieferanten
Fahrgestell Mercedes Benz Schweiz AG, CH-8952 Schlieren
Aufbau Carrosserie Hess AG, CH-4512 Bellach

Aufbau
Kastenaufbau "Hess" mit spezieller Inneneinrichtung und unterfahrbahrer (fatlbarer) Hebebühne

Hebebühne
Hersteller Mammut Lift
Typ 1,5 t
