Radfahrzeuge > Lastwagen > IVECO Trakker AT380T45W, Lastw Verd für Seilw 9 t 6x6 gl

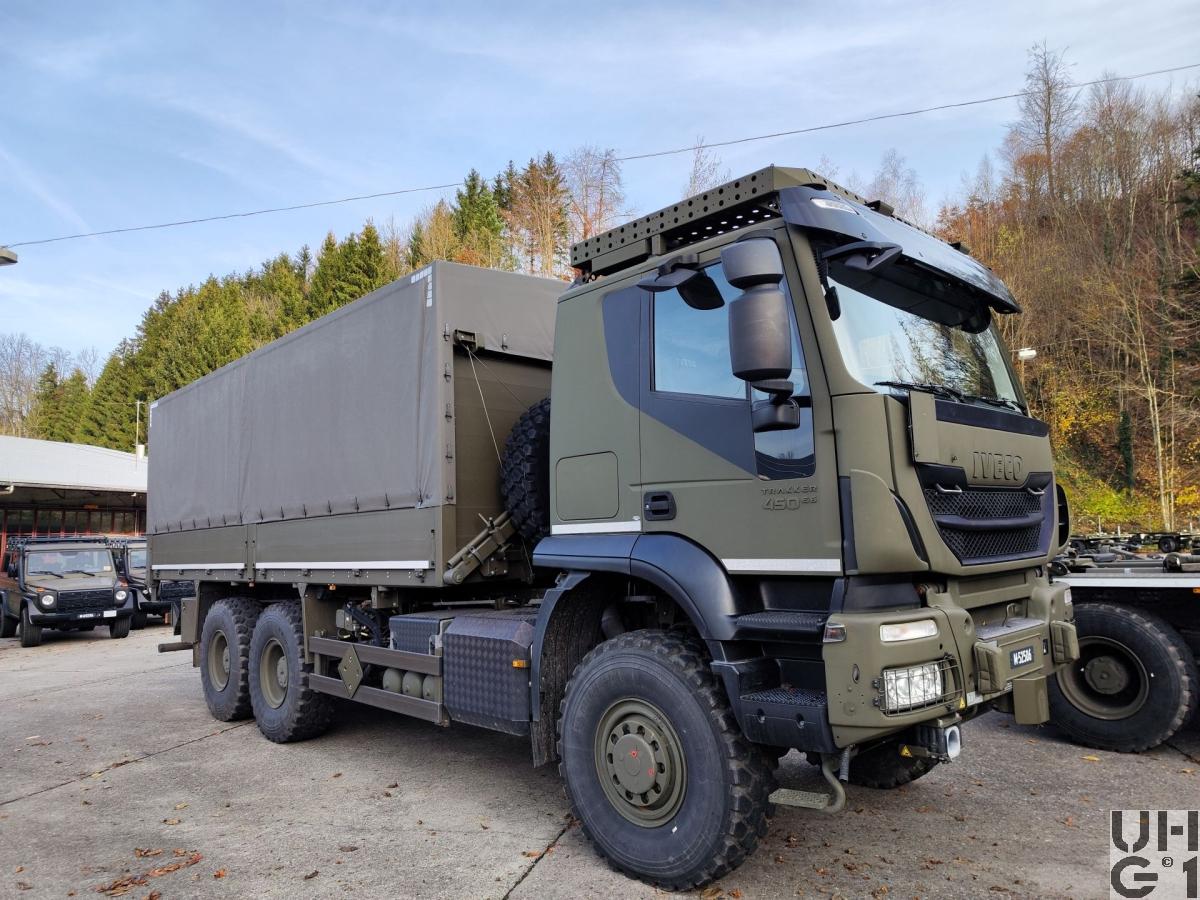

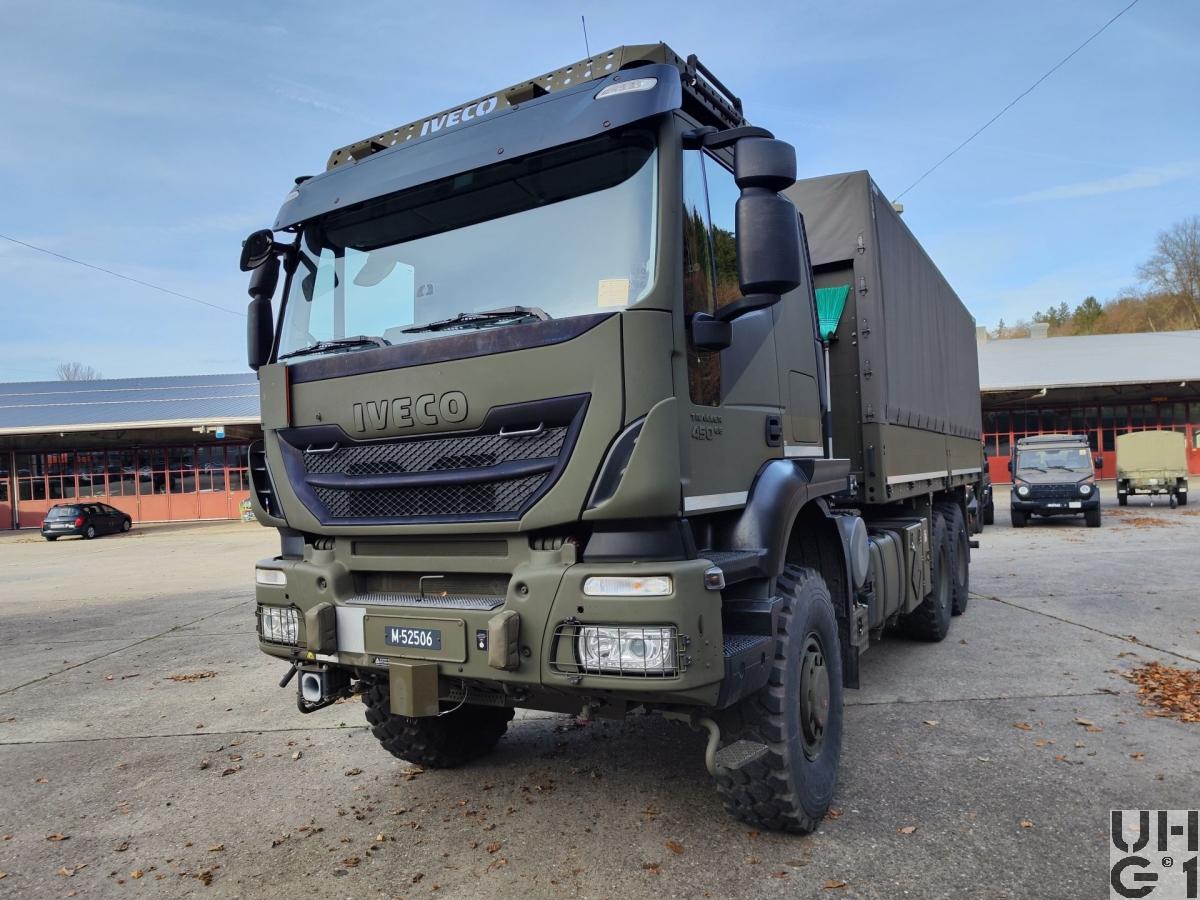

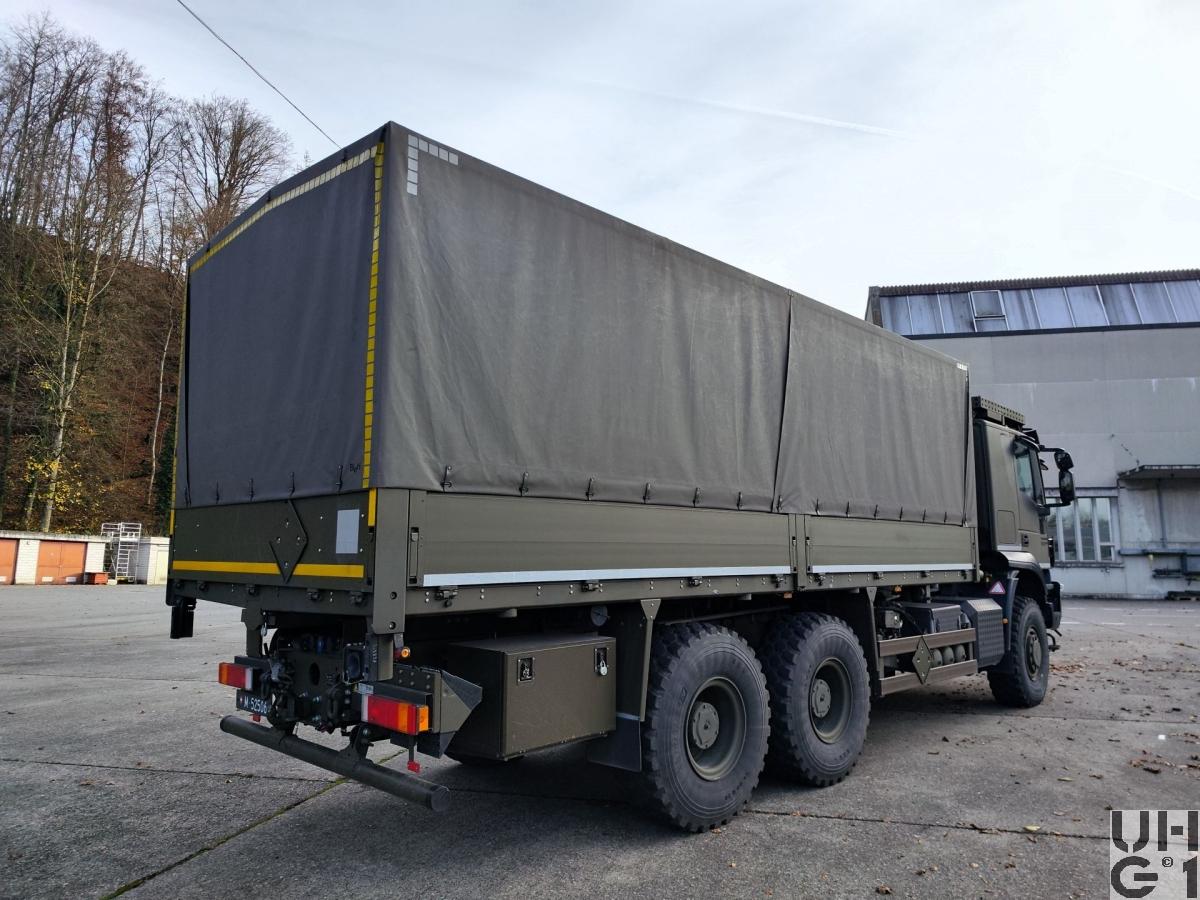

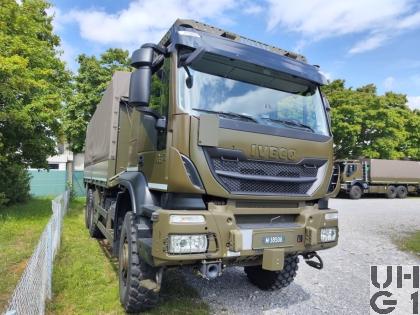

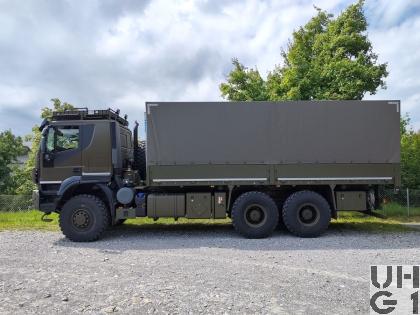

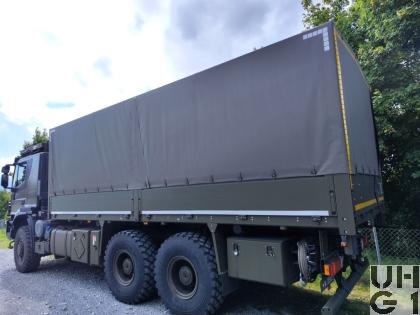

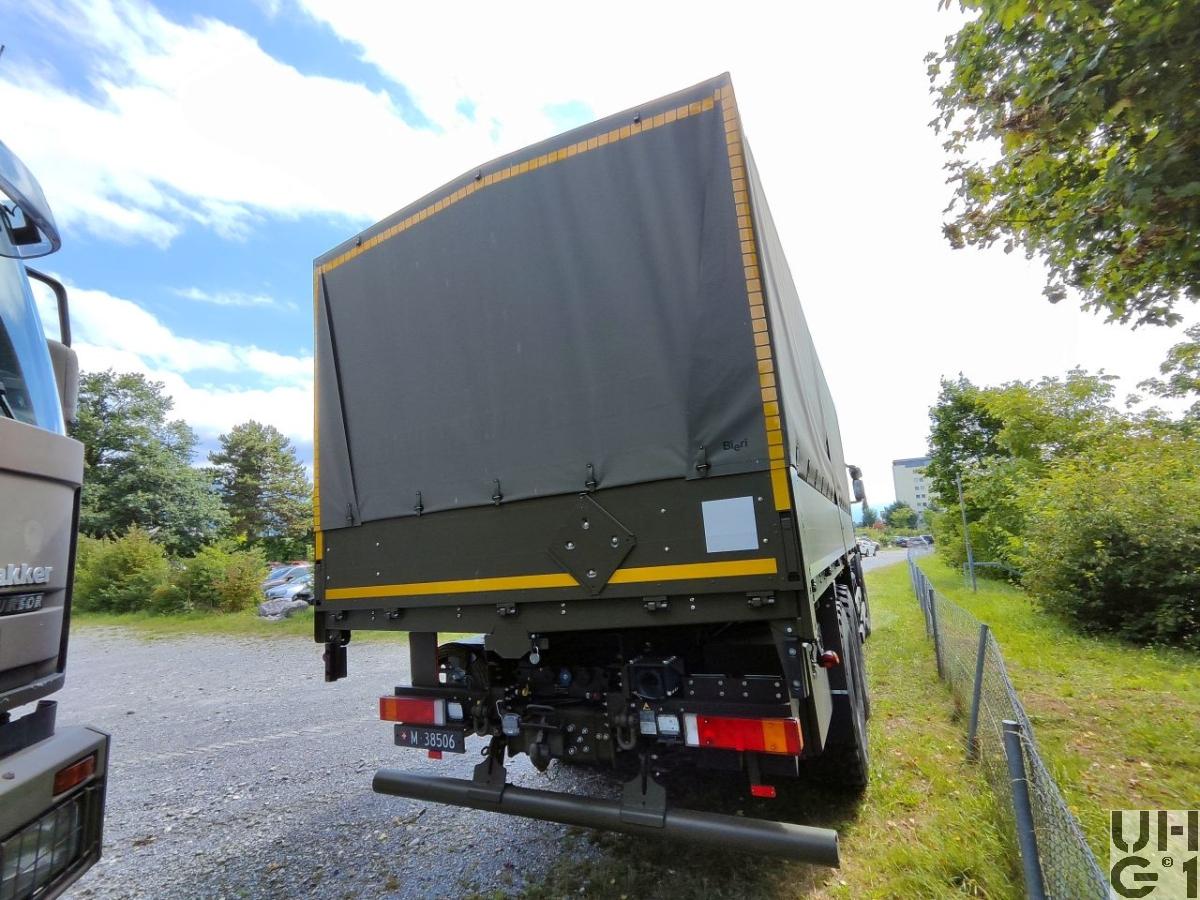

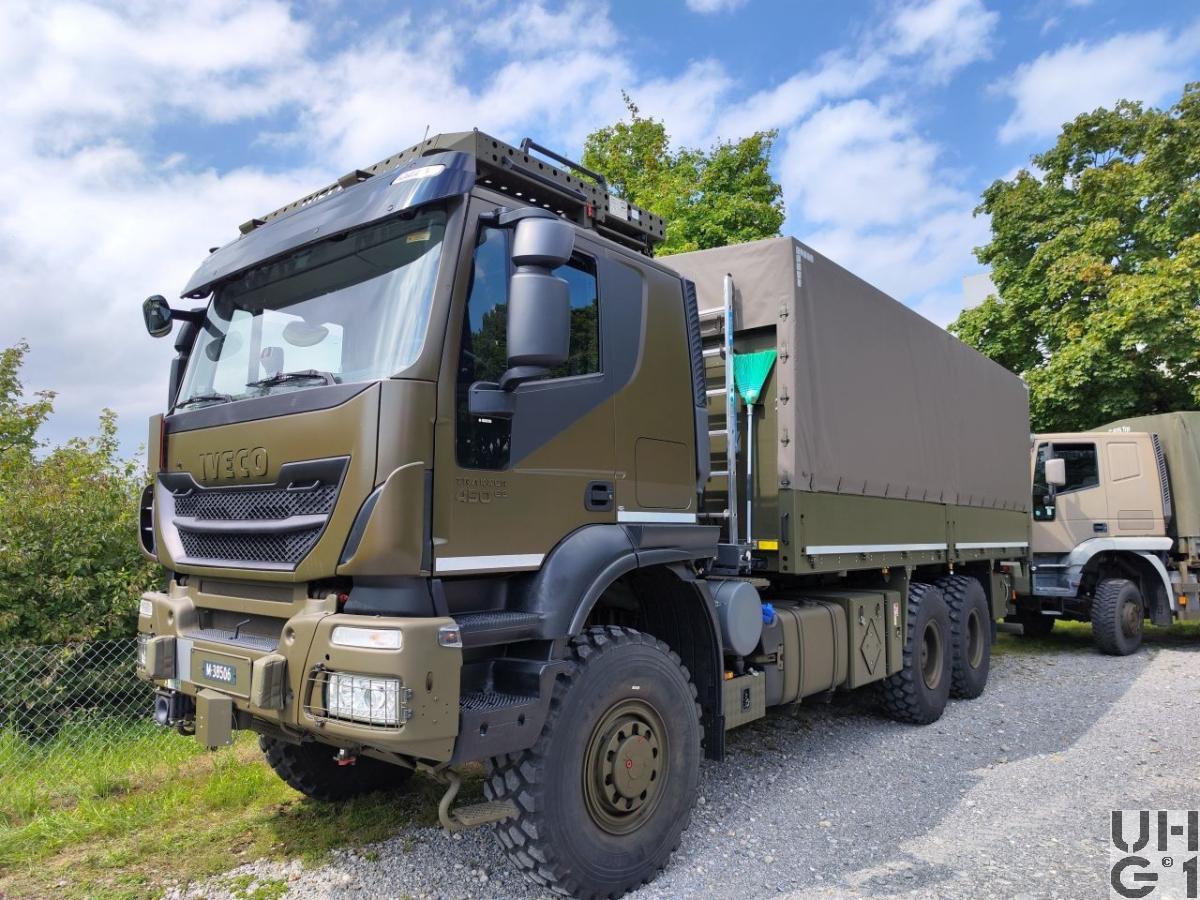

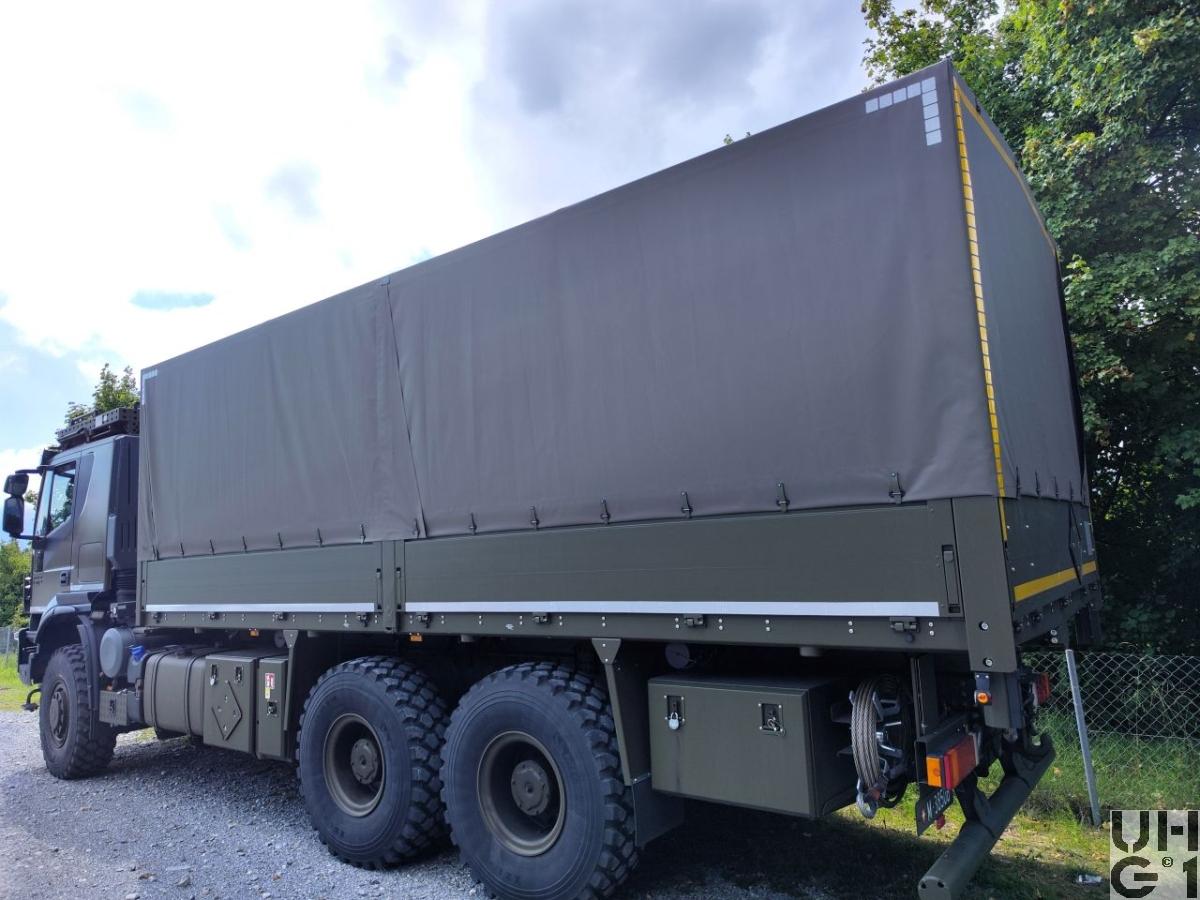

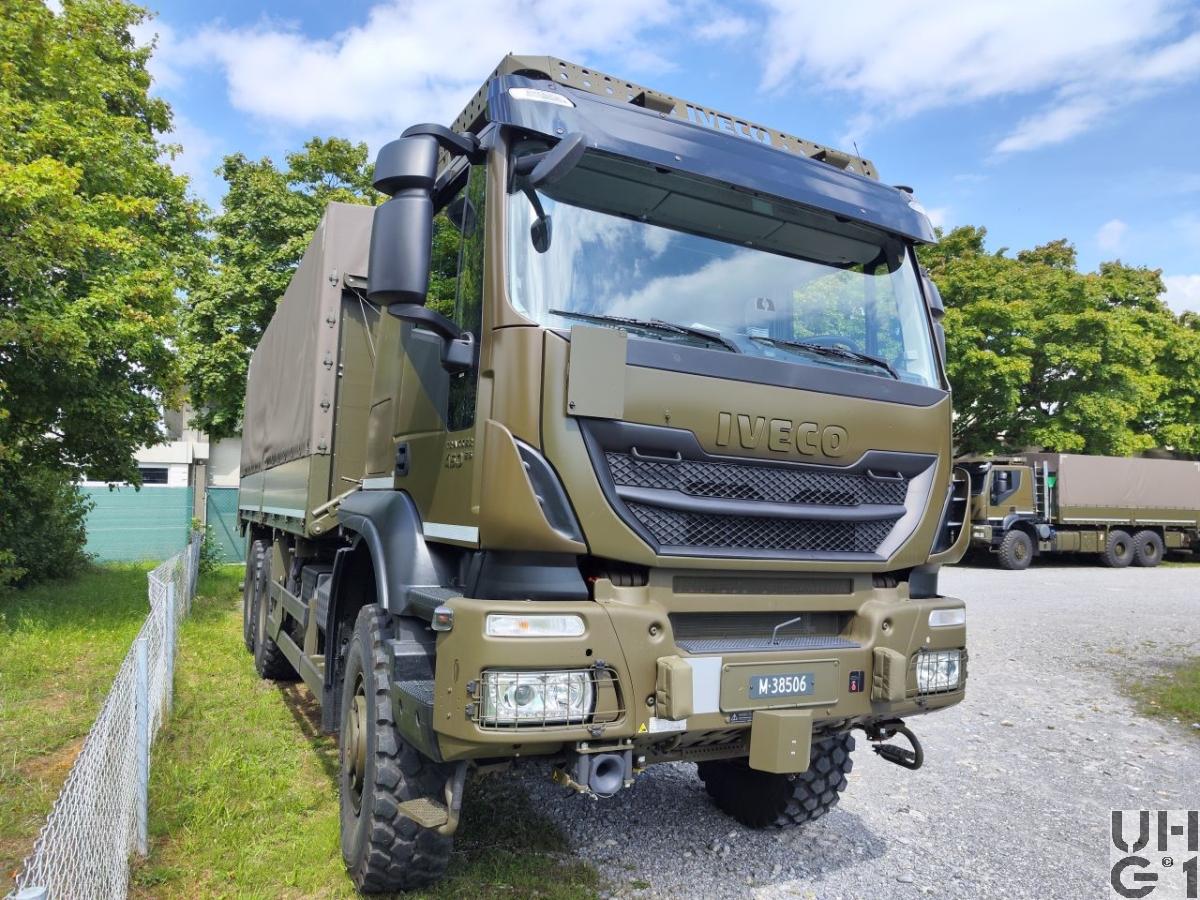

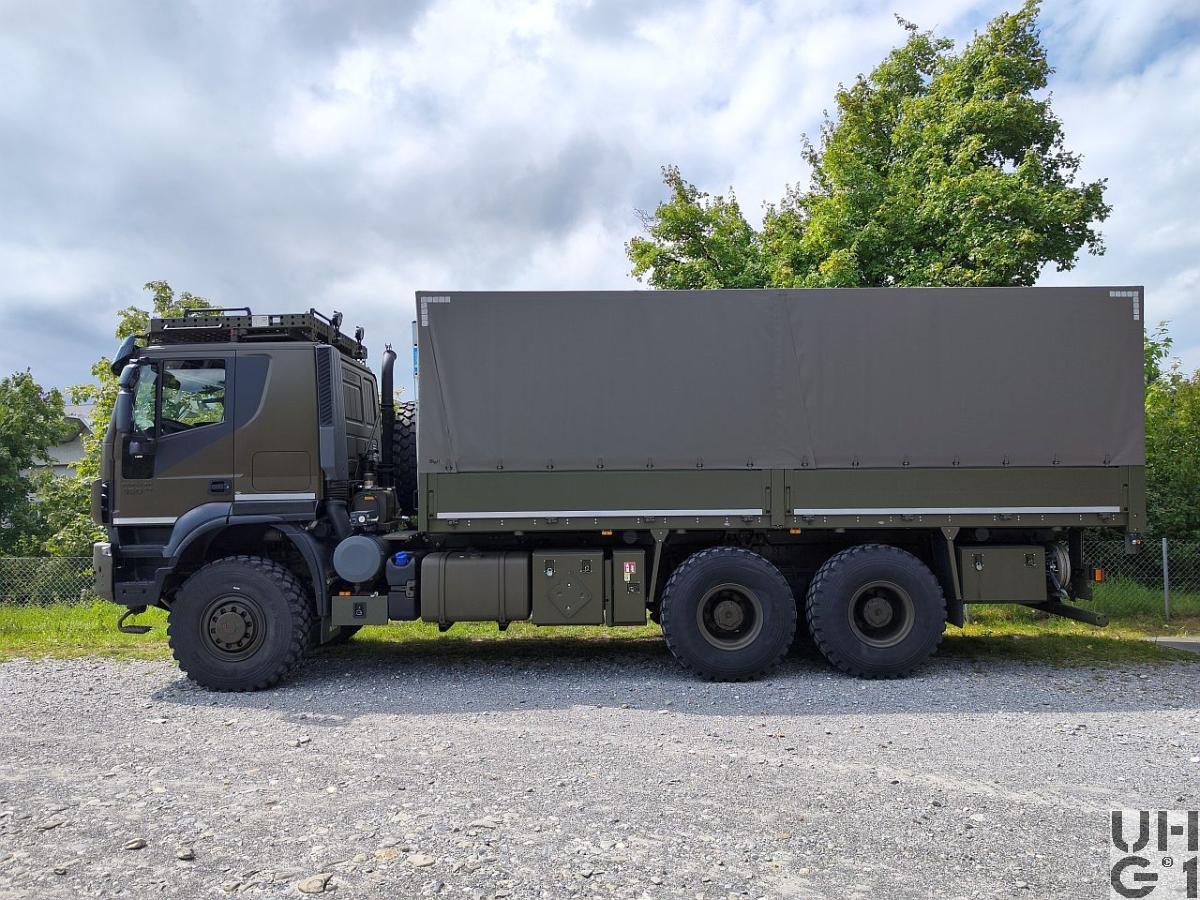

IVECO Trakker AT380T45W, Lastw Verd für Seilw 9 t 6x6 gl
Abmessungen | |
|---|---|
| Länge | 9'820 mm Fahrzeug 6'500 mm Brücke innen |
| Breite | 2'550 mm Fahrzeug 2'470 mm Brücke innen |
| Höhe | 3'700 mm Fahrzeug 2'000 mm Brücke innen 1'510 mm Beladehöhe |
| Leergewicht | 16'000 kg Fahrzeug |
| Nutzlast | 9'000 kg Fahrzeug |
| Gesamtgewicht | 25'000 kg Fahrzeug 40'000 kg Max. Gesamtzuggewicht 10'000 kg Max. Achslast vorne 18'000 kg Max. Achslast hinten |
| Radstand | 4'500 mm / 1'390 mm |
| Wendekreis | 22'900 mm |
Motor | |
| Typ | Iveco Typ F3H |
| Zylinder | 6 Zylinder Reihenmotor Viertakt Direkteinspritzung Turbolader Ladeluftkühlung Elektronisch gesteuertes Common Rail Einspritzsystem Turbolader mit fixer Geometrie und elektronisch gesteuerter Auspuffklappe Automatische Vorwärmung für Kaltstart |
| Kühlsystem | Flüssigkeitskühlsystem |
| Anzahl Ventile | 4 Ventile pro Zylinder Hängende Ventile durch obenliegende Nockenwelle über Rollenkipphebel betätigt |
| Bohrung | 135 mm |
| Hub | 150 mm |
| Hubraum | 12'880 mm cm³ |
| Verdichtung | 17,0:1 |
| Treibstoff | Diesel |
| PS/kW | 450 PS / 331 kW bei 1'440 - 1'900 U/min |
| Drehmoment | 2'200 Nm bei 1'000 - 1'440 U/min |
Kraftübertragung | |
| Getriebe | Hauptgetriebe Hersteller ZF Typ 16 AS 2631 TO Eurotronic 2 mit Intarder 16 Vorwärtsgänge 2 Rückwärtsgänge Übersetzung 1. Gang 14,12:1 2. Gang 11,68:1 3. Gang 9,540:1 4. Gang 7,890:1 5. Gang 6,520:1 6. Gang 5,390:1 7. Gang 4,570:1 8. Gang 3,870:1 9. Gang 3,090:1 10. Gang 2,56:1 11. Gang 2,09:1 12. Gang 1,73:1 13. Gang 1,43:1 14. Gang 1,18:1 15. Gang 1,00:1 16. Gang 0,83:1 1. R-Gang 13,07:1 2. R-Gang 10,81:1 Verteilergetriebe Hersteller ZF Typ VG 2000/300 Übersetzung 0,89:1 Strassengang 1,54:1 Geländegang |
| Kupplung | Einscheiben Trockenkupplung Elektro-pneumatisch geregelt Durchmesser 430 mm Automatisierte Kupplung ohne Kupplungspedal |
| Antrieb | Allradantrieb permanent mit Geländegang ADM Automatisch geregelt Längssperren automatisch betätigt Differentialsperren vorne und hinten automatisch betätigt |
| Achsen | Vorne Starrachse Doppelt übersetzte Antriebsachse mit Radaussenantrieb Übersetzung 4,23:1 Zwei doppelt wirkende hydraulische Teleskopstossdämpfer Parabelfedern Lenkbare Hohlachsschenkel Drehstabstabilisator Differentialsperre automatisch betätigt Bereifung Michelin XZL 14.00 R 20 164/160 J Einfachbereifung Reifendrucküberwachung WABCO IVTM Hinten Starrachsen Doppelt übersetzte Antriebsachsen mit Radaussenantrieb Übersetzung 4,23:1 Pneumatisch betätigtes Sperrdifferential Längssperren automatisch betätigt Achsführung über 4 Längslenker unten und 2 Längslenker oben Parabelfedern in Pendelfederlagerung Drehstabstabilisator an beiden Achsen Je zwei doppelt wirkende hydraulische Teleskopstossdämpfer pro Achse Bereifung Michelin XZL 14.00 R 20 164/160 J Einfachbereifung Reifendrucküberwachung WABCO IVTM |
Bremsen | |
| Betriebsbremse | Zweikreis Druckluft Bremsanlage nach EG Norm Auf alle Räder wirkend Duo-Duplex Trommelbremsen vorne und hinten Antiblockiersystem ABS Elektronische Bremskraftregelung der Hinterachse EBL 410 mm Durchmesser Bremstrommel vorne 180 mm Bremsbelagsbreite vorne 2'884 cm² Bremsbelagfläche vorne 410 mm Durchmesser Bremstrommel hinten 200 mm Bremsbelagsbreite hinten 3'220 cm² Bremsbelagfläche hinten |
| Feststellbremse | Federspeicherbremse Auf Hinterachsen wirkend |
| Dauerbremse | Elektrohydraulisch betätigte Dekompressions-Motorbremse mit Auspuffklappe Betätigung über Lenkstockhebel |
Diverses | |
| Tankinhalt | 1 Tank Alu zu 400 Liter Diesel 1 Tank Kunststoff zu 25 Liter AdBlue links am Chassis 1 Tank Alu zu 85 Liter Hydraulikoel Hinter der Kabine |
| Anhängelast | 20000 kg 1000 kg Stützlast |
| Seilwinde | Rotzler Treibmatic TR 080/7 Schnellanbau |
| Höchstgeschwindigkeit | 89 km/h, elektrisch abgeregelt |
| Elektrische Anlage | 24 Volt 2 Batterien 12 Volt 220 Ah Minus Pol an Masse Rechts am Chassis |
| Sitzplätze | 3 Personen |
| Anzahl Fahrzeuge | 200 Fahrzeuge |
| Im Truppeneinsatz | Beschaffung über RP 2016 Ablieferung 2019 - 2022 |
| Bemerkungen | Lieferanten Fahrgestell Iveco Magirus AG, D-89079 Ulm Aufbau (Konstruktion) Fischer-Frech-Hoch AG, CH-5703 Seon Montage durch GK Grünenfelder AG, CH-9451 Krissern Aufbausystem CROSSMOBIL |
