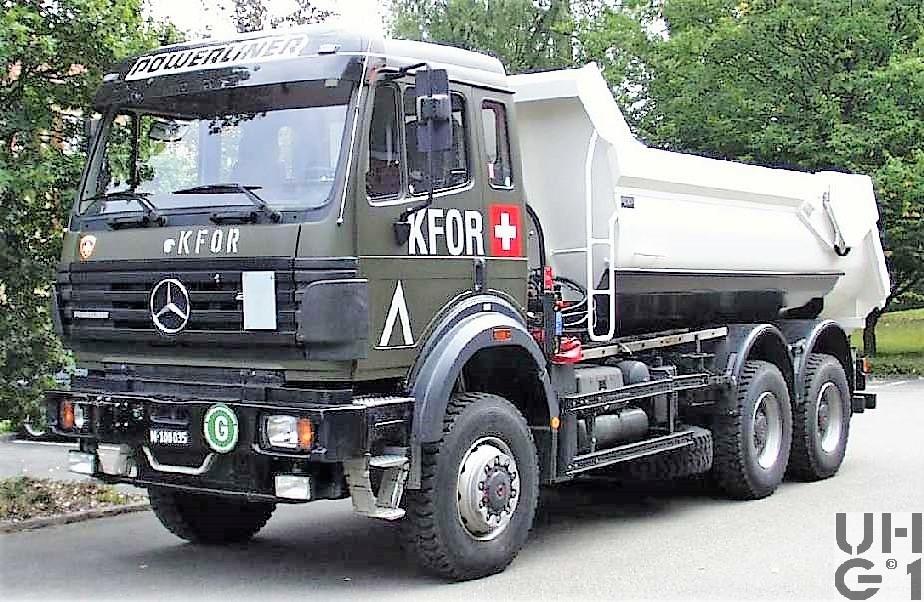

Radfahrzeuge > Lastwagen > Mercedes Benz 2638 A, Lastw WA Muldenkipper 10,6 t gl 6x6
Mercedes Benz 2638 A, Lastw WA Muldenkipper 10,6 t gl 6x6
Abmessungen | |
|---|---|
| Länge | 8'550 mm Fahrzeug 4'800 mm Kippbrücke 1'410 mm Fahrgestellüberhang vorne 1'025 mm Fahrgestellüberhang hinten |
| Breite | 2'550 mm Fahrzeug 2'300 mm Kippbrücke 1'990 mm Spurweite vorne 1'884 mm Spurweite hinten |
| Höhe | 3'450 mm Fahrzeug 1'200 mm Kippbrücke 1'350 mm Ladehöhe |
| Leergewicht | 15'400 kg Fahrzeug |
| Nutzlast | 10'600 kg Fahrzeug |
| Gesamtgewicht | 26'000 kg Fahrzeug 40'000 kg Max. Gesamtzuggewicht 7'500 kg Max. Achslast vorne 19'000 kg Max. Achslast hinten, beide Achsen |
| Radstand | 3'850 mm / 1'350 mm |
| Wendekreis | 16'600 mm |
Motor | |
| Typ | Mercedes Benz Typ OM 442 LA |
| Zylinder | 8 Zylinder V90° Motor Abgasturbolader Ladeluftkühler EDC |
| Kühlsystem | Flüssigkeitskühlsystem |
| Anzahl Ventile | 4 Ventiele Pro Zylinder Hängende Ventile durch unten liegende Nockenwelle über Stössel, Stösselstangen und Kipphebel betätigt |
| Bohrung | 128 mm |
| Hub | 142 mm |
| Hubraum | 14'618 cm³ |
| Verdichtung | 17,25:1 |
| Treibstoff | Diesel |
| PS/kW | 381 PS / 280 kW bei 1'900 Umin |
| Drehmoment | 1'850 Nm bei 1'100 U/min |
Kraftübertragung | |
| Getriebe | Hauptgetriebe Hersteller Mercedes Benz Typ 210-16 Synchrongetriebe Doppel H-Schaltung 16 Vorwärtsgänge 1 Rückwärtsgang Übersetzung 14,2:1 bis 0,83:1 Verteilergetriebe Hersteller Mercedes Benz Typ VG 2400-3W Übersetzung 1,030:1 Strassengang 1,448:1 Geländegang |
| Kupplung | Einscheiben Trockenkupplung Hydraulisch betätigt |
| Antrieb | Allradantrieb permanent mit konstanter Drehmomentverteilung Geländegang Längssperre |
| Achsen | Vorne Starrachse Antriebsachse doppelt übersetzt Aussenplaneten Übersetzung 4,14:1 Differentialsperre Druckluft betätigt Parabelfedern Hydraulische Teleskopstossdämpfer Querstabilisator Felgen 9.00 - 22,5 Stahlscheibenräder Bereifung Michelin XDY 315/80 R 22,5 156/150K Einfachbereifung Hinten Starrachsen Antriebsachsen doppelt übersetzt Aussenplaneten Übersetzung 4,14:1 Differentialsperren Druckluft betätigt Längssperren Druckluft betätigt Achsführung über 4 Längslenker unten und 2 Längslenker oben Längsblattfedern pendelt gelagert Hydraulische Teleskopstossdämpfer Querstabilisator Felgen 9.00 - 22,5 Stahlscheibenräder Bereifung Michelin XDY 315/80 R 22,5 156/150L Doppelbereifung |
Bremsen | |
| Betriebsbremse | Zweikreis Druckluft Bremsanlage nach EG Norm Trommelbremsen vorne Trommelbremsen hinten |
| Feststellbremse | Federspeicher Auf Hinterräder wirkend |
| Dauerbremse | Staudruck Motorbremse Voith Retarder |
Diverses | |
| Tankinhalt | 1 Tank Stahl zu 400 Liter Diesel 1 Tank Stahl zu 60 Liter Hydrauliköl Rechts am Chassis |
| Anhängelast | 40'000 kg 950 kg Stützlast Rockinger Typ 263 G 150 |
| Seilwinde | Hersteller Rotzler Typ TR 080/4 80 kN Zugkraft 60 m Seillänge total 45 m Seillänge nutzbar 16 mm Seildurchmesser |
| Höchstgeschwindigkeit | 89 km/h Elektronisch geregelt |
| Elektrische Anlage | 24 Volt 2 Batterien 12 Volt 165 Ah Minuspol an Masse Links am Chassis Anlasser 24 Volt 6 kW Alternator 28 Volt 80 A |
| Sitzplätze | 2 Personen |
| Anzahl Fahrzeuge | 7 Grundfahrzeuge MB 2638 Containerwagen Der Wechselhilfsrahmen Guillaume Kippmulde ist ein Einzelstück |
| Im Truppeneinsatz | Beschaffung über AEB 98 Einsatz ab 1999 |
| Bemerkungen | Lieferanten Fahrgestell Mercedes Benz (Schweiz) AG, CH-8952 Schlieren Aufbau Peter Fahrzeugbau AG, CH-5200 Winterthur Seilspill Fa. Rotzler , D-79577 Steinen Aufbau Wechselsystem Dautel Guillaume Muldenkipper Typenbezeichnungen Lastwagen WA Muldenkipper 10,6 t gl 6x6 Beschaffungen 7 Fahrzeuge Mercedes Benz 2638 6x6 7 Wechselhilfsrahmen Peter WHR CTR (MB) Containertransport 4 Wechselhilfsrahmen Peter WHR Ki (MB) Kippmulde 1 Wechselhilfsrahmen Guillaume Muldenkipper Wechselhilfsrahmen werden auch für Fahrzeuge Mercedes Benz 2644 6x6 gebraucht |
