IVECO EuroTrakker MP 260E 44W, Lastw WA INT Seilwinde Ladekran 11,2 t 6x6 gl - Lastwagen - Radfahrzeuge | militärfahrzeuge.ch
Radfahrzeuge > Lastwagen > IVECO EuroTrakker MP 260E 44W, Lastw WA INT Seilwinde Ladekran 11,2 t 6x6 gl
militaerfahrzeuge

IVECO EuroTrakker MP 260E 44W, Lastw WA INT Seilwinde Ladekran 11,2 t 6x6 gl

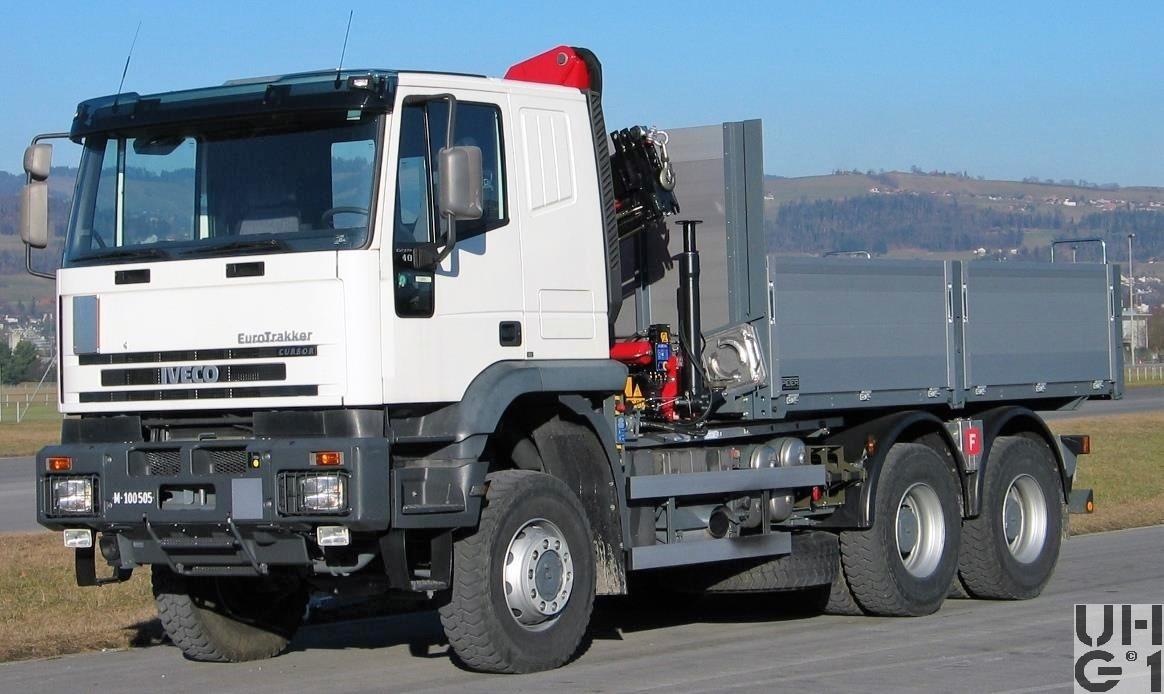

IVECO EuroTrakker MP 260E 44W, Lastw WA INT Seilwinde Ladekran 11,2 t 6x6 gl, Bild Armasuisse


Abmessungen
Länge8'510 mm Fahrzeug
8'340 mm Front - Anhängerkupplung
4'470 mm Brücke innen
Breite2'550 mm Fahrzeug
2'460 mm Brücke innen
Höhe3'480 mm Fahrzeug
800 mm Höhe Seitenläden
1'400 mm Ladehöhe
900 mm Zughaken hinten
1'000 mm Stecknagel vorne
Leergewicht14'800 kg Fahrzeug
Nutzlast11'200 kg Fahrzeug
Gesamtgewicht26'000 kg Fahrzeug
40'000 kg Max. Gesamtzuggewicht
66'000 kg Max. Gesamtzuggewicht für Ausnahmetransporte
8'000 kg Max. Achslast vorne
19'000 kg Max. Achslast hinten beide Achsen
Radstand3'820 mm / 1'390 mm
Wendekreis18'400 mm


Motor
TypIveco
Typ Cursor 13 F3B E0681C
Zylinder6 Zylinder Reihenmotor
Viertakt
Direkteinspritzung
Turbolader
Ladeluftkühlung
KühlsystemFlüssigkeitskühlsystem
Anzahl Ventile4 Ventile pro Zylinder
Hängende Ventile durch obenliegende Nockenwelle über Rollenkipphebel betätigt
Bohrung135 mm
Hub150 mm
Hubraum12'880 cm³
Verdichtung17,0:1
TreibstoffDiesel
PS/kW440 PS / 324 kW bei 1'570 - 1'900 U/min
Drehmoment2'100 Nm bei 1'000 - 1'450 U/min


Kraftübertragung
GetriebeHauptgetriebe
Hersteller ZF
Typ 16 AS 2601 IT O.D.
Eurotronic 2 mit Intarder
16 Vorwärtsgänge
2 Rückwärtsgänge
Vollautomatisiertes Schaltgetriebe mit geregelter Trockenkupplung ohne Kupplungspedal
Das Getriebe besteht aus einem Hauptgetriebe mit einer Split- und Planetengruppe
Das Hauptgetriebe ist klauengeschaltet, die Split- und Planetengruppe sind synchronisiert
Das Getriebe kann im manuellen sowie im automatikfahrbetrieb gefahren werden
Übersetzung
1. Gang 14,12:1
2. Gang 11,68:1
3. Gang 9,540:1
4. Gang 7,890:1
5. Gang 6,520:1
6. Gang 5,390:1
7. Gang 4,570:1
8. Gang 3,780:1
9. Gang 3,090:1
10. Gang 2,56:1
11. Gang 2,09:1
12. Gang 1,73:1
13. Gang 1,43:1
14. Gang 1,18:1
15. Gang 1,00:1
16. Gang 0,83:1
1. R-Gang 13,07:1
2. R-Gang 10,81:1

Verteilergetriebe
Hersteller Steyr
Typ VG 2000
Permanenter Allradantrieb mit Geländegang
Übersetzung
0,89:1 Strassengang
1,54:1 Geländegang
KupplungEinscheiben Trockenkupplung
Elektro-pneumatisch geregelt
AntriebAllradantrieb permanent
Geländegang
ADM
Längssperren automatisch betätigt
AchsenVorne
Starrachse
Doppelt übersetzte Antriebsachse
Aussenplaneten
Ãœbersetzung: 4,23:1
Differentialsperre automatisch betätigt
Parabelfedern
Hydraulische Teleskopstossdämpfer
Querstabilisator
Bereifung Michelin X WORKS XDY 315/80 R 22,5 156/150 K
Einfachbereifung
Hinten
Starrachsen
Doppelt übersetzte Antriebsachsen
Aussenplaneten
Ãœbersetzung: 4,23:1
Differentialsperren automatisch betätigt
Längssperre für Achsen 2 + 3
Automatisch betätigt
Parabelfedern pendelt gelagert
Querstabilisator an der 1. Achse
Achsführung über 4 Längslenker unten und 2 Längslenker oben
Bereifung Michelin X WORKS XDY 315/80 R 22,5 156/150 K
Doppelbereifung


Bremsen
BetriebsbremseZweikreis Druckluft Bremsanlage
Auf alle Räder wirkend
Trommelbremsen vorne
Trommelbremsen hinten
ABS
EBS
FeststellbremseFederspeicher
Auf Hinterräder wirkend
DauerbremseIntarder
Motorbremse


Diverses
Tankinhalt1 Kombi Tank Alu zu 400 Liter Diesel + 100 Liter Hydraulikoel
Rechts am Chassis
Anhängelast40'000 kg
1'000 kg Stützlast
SeilwindeHersteller Rotzler
Typ TR 080/5
80kN Zugkraft
60m Seillänge total
45m Seillänge nutzbar
16mm Seildurchmesser
Höchstgeschwindigkeit87 km/h elektronisch abgeregelt
Elektrische Anlage24 Volt
4 Batterien à  12 Volt 100 Ah
Minuspol an Masse
Links am Chassis
Anlasser 5,5 kW, 24 Volt
Alternator 28 Volt, 90 A
Sitzplätze2 Personen
Anzahl Fahrzeuge8 Fahrzeuge
Im TruppeneinsatzBeschaffung 6 Fahrzeuge über AEB 99
Beschaffung 2 Fahrzeuge über AEB 01
BemerkungenLieferantenenkmomen
Fahrgestell
Iveco Magirus AG D-89079 Ulm
Aufbau
Peter Fahrzeugbau AG 5200 Winterthur
Seilspill
Rotzler GmbH + Co. D-79577 Steinen

Aufbau
Wechselhilfsrahmen Brücke mit Ladekran
Wechselsystem Int mit 6 verschiedenen Aufbauten

Ladekran
Hersteller HMF
Typ 910 K3
8,1 mt Lastmoment
9,4 m Hydraulische Reichweite
5,4 m Hydraulische Teleskopbewegung
35 l/m Pumpenleistung
400° Schwenkbereich
13,9 kNm Schwenkmoment
315 bar Betriebsdruck
1'600 kg Gewicht

6 Stück Containertransport über AEB 99
2 Stück Containertransport über AEB 01
2 Stück Containertransport mit Hebebühne über AEB 05
2 Stück Brücke mit Ladekran über AEB 04
3 Stück Kippmulde über AEB 99
3 Stück Kippmulde über AEB 01
4 Stück Kippmulde über AEB 02
2 Stück Kippmulde mit Ladekran über AEB 04
2 Stück Kippmulde schwer über AEB 05
