Abmessungen | |
---|---|
Länge | 8'080 mm Fahrzeug 8'340 mm Front - Anhängerkupplung 4'100 mm Brücke innen |
Breite | 2'550 mm Fahrzeug 2'350 mm Brücke innen |
Höhe | 3'480 mm Fahrzeug 600 mm Brücke 1'400 mm Ladehöhe 900 mm Zughaken hinten 1'000 mm Stecknagel vorne |
Leergewicht | 16'600 kg Fahrzeug |
Nutzlast | 9'400 kg Fahrzeug |
Gesamtgewicht | 26'000 kg Fahrzeug 40'000 kg Max. Gesamtzuggewicht 66'000 kg Max. Gesamtzuggewicht für Ausnahmetransporte 8'000 kg Max. Achslast vorne 19'000 kg Max. Achslast hinten beide Achsen |
Radstand | 3'820 mm / 1'390 mm |
Wendekreis | 18'400 mm |
Motor | |
Typ | Iveco Typ Cursor 13 F3B E0681C |
Zylinder | 6 Zylinder Reihenmotor Viertakt Direkteinspritzung Turbolader Ladeluftkühlung |
Kühlsystem | Flüssigkeitskühlsystem |
Anzahl Ventile | 4 Ventile pro Zylinder Hängende Ventile durch obenliegende Nockenwelle über Rollenkipphebel betätigt |
Bohrung | 135 mm |
Hub | 150 mm |
Hubraum | 12'880 cm³ |
Verdichtung | 17,0:1 |
Treibstoff | Diesel |
PS/kW | 440 PS / 324 kW bei 1'570 - 1'900 U/min |
Drehmoment | 2'100 Nm bei 1'000 - 1'450 U/min |
Kraftübertragung | |
Getriebe | Hauptgetriebe Hersteller ZF Typ 16 AS 2601 IT O.D. Eurotronic 2 mit Intarder 16 Vorwärtsgänge 2 Rückwärtsgänge Vollautomatisiertes Schaltgetriebe mit geregelter Trockenkupplung ohne Kupplungspedal Das Getriebe besteht aus einem Hauptgetriebe mit einer Split- und Planetengruppe Das Hauptgetriebe ist klauengeschaltet, die Split- und Planetengruppe sind synchronisiert Das Getriebe kann im manuellen sowie im automatikfahrbetrieb gefahren werden Übersetzung 1. Gang 14,12:1 2. Gang 11,68:1 3. Gang 9,540:1 4. Gang 7,890:1 5. Gang 6,520:1 6. Gang 5,390:1 7. Gang 4,570:1 8. Gang 3,780:1 9. Gang 3,090:1 10. Gang 2,56:1 11. Gang 2,09:1 12. Gang 1,73:1 13. Gang 1,43:1 14. Gang 1,18:1 15. Gang 1,00:1 16. Gang 0,83:1 1. R-Gang 13,07:1 2. R-Gang 10,81:1 Verteilergetriebe Hersteller Steyr Typ VG 2000 Permanenter Allradantrieb mit Geländegang Übersetzung 0,89:1 Strassengang 1,54:1 Geländegang |
Kupplung | Einscheiben Trockenkupplung Elektro-pneumatisch geregelt |
Antrieb | Allradantrieb permanent Geländegang ADM Längssperren automatisch betätigt |
Achsen | Vorne Starrachse Doppelt übersetzte Antriebsachse Aussenplaneten Übersetzung: 4,23:1 Differentialsperre automatisch betätigt Parabelfedern Hydraulische Teleskopstossdämpfer Querstabilisator Bereifung Michelin X WORKS XDY 315/80 R 22,5 156/150 K Einfachbereifung Hinten Starrachsen Doppelt übersetzte Antriebsachsen Aussenplaneten Übersetzung: 4,23:1 Differentialsperren automatisch betätigt Längssperre für Achsen 2 + 3 Automatisch betätigt Parabelfedern pendelt gelagert Querstabilisator an der 1. Achse Achsführung über 4 Längslenker unten und 2 Längslenker oben Bereifung Michelin X WORKS XDY 315/80 R 22,5 156/150 K Doppelbereifung |
Bremsen | |
Betriebsbremse | Zweikreis Druckluft Bremsanlage Auf alle Räder wirkend Trommelbremsen vorne Trommelbremsen hinten ABS EBS |
Feststellbremse | Federspeicher Auf Hinterräder wirkend |
Dauerbremse | Intarder Motorbremse |
Diverses | |
Tankinhalt | 1 Kombi Tank Alu zu 400 Liter Diesel + 100 Liter Hydraulikoel Rechts am Chassis |
Anhängelast | 40'000 kg 1'000 kg Stützlast |
Seilwinde | Hersteller Rotzler Typ TR 080/5 80kN Zugkraft 60m Seillänge total 45m Seillänge nutzbar 16mm Seildurchmesser |
Höchstgeschwindigkeit | 87 km/h elektronisch abgeregelt |
Elektrische Anlage | 24 Volt 4 Batterien à  12 Volt 100 Ah Minuspol an Masse Links am Chassis Anlasser 5,5 kW, 24 Volt Alternator 28 Volt, 90 A |
Sitzplätze | 2 Personen |
Anzahl Fahrzeuge | 8 Fahrzeuge |
Im Truppeneinsatz | Beschaffung 6 Fahrzeuge über AEB 99 Beschaffung 2 Fahrzeuge über AEB 01 |

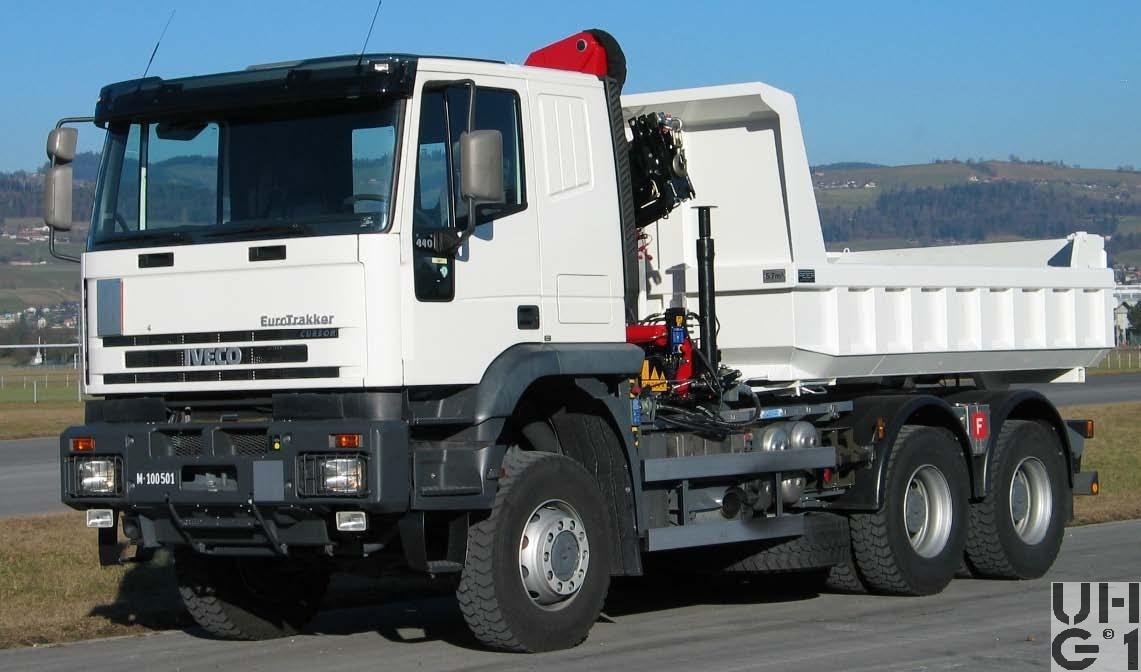

Bemerkungen | Lieferanten Fahrgestell Iveco Magirus AG D-89079 Ulm Aufbau Peter Fahrzeugbau AG 5200 Winterthur Seilspill Rotzler GmbH + Co. D-79577 Steinen Aufbau Wechselhilfsrahmen Muldenkipper mit Ladekran Wechselsystem Int mit 6 verschiedenen Aufbauten Ladekran Hersteller HMF Typ 910 K3 8,1 mt Lastmoment 9,4 m Hydraulische Reichweite 5,4 m Hydraulische Teleskopbewegung 35 l/m Pumpenleistung 400° Schwenkbereich 13,9 kNm Schwenkmoment 315 bar Betriebsdruck 1'600 kg Gewicht 6 Stück Containertransport über AEB 99 2 Stück Containertransport über AEB 01 2 Stück Containertransport mit Hebebühne über AEB 05 2 Stück Brücke mit Ladekran über AEB 04 3 Stück Kippmulde über AEB 99 3 Stück Kippmulde über AEB 01 4 Stück Kippmulde über AEB 02 2 Stück Kippmulde mit Ladekran über AEB 04 2 Stück Kippmulde schwer über AEB 05 |
